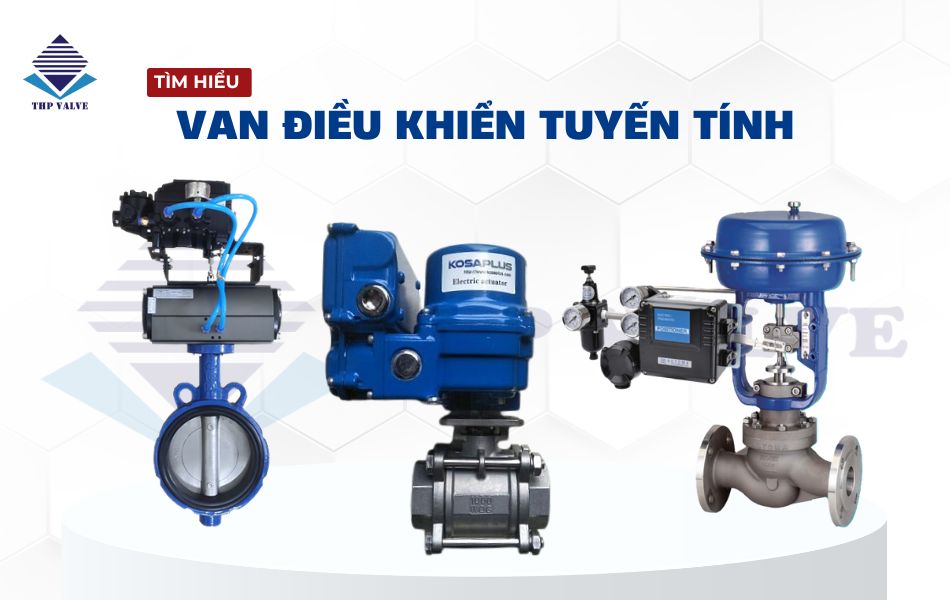

Van điều khiển tuyến tính là gì? Tìm hiểu phân loại và ứng dụng chính

Van điều khiển tuyến tính còn gọi tắt là van tuyến tính, đây là dòng van có khả năng điều khiển tự động dạng điều tiết nhờ khả năng thay đổi góc mở tùy chỉnh phù hợp với nhu cầu. Để hiểu rõ hơn về cấu tạo, nguyên lý, phân loại cũng như ứng dụng thực tế của sản phẩm này, hãy xem ngày dưới đây của Tuấn Hưng Phát Valve nhé!

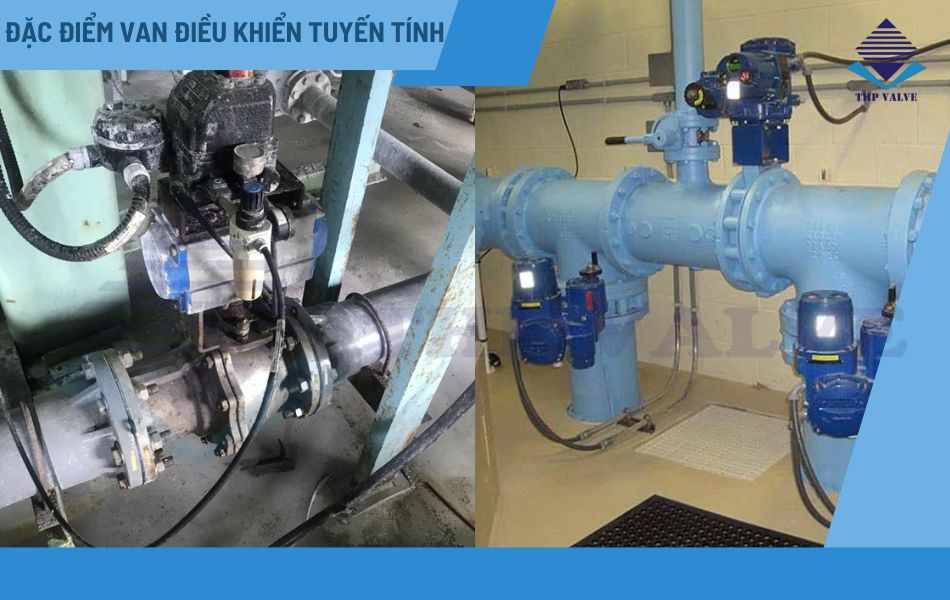

Van điều khiển tuyến tính có gì đặc biệt?

Van điều khiển tuyến tính là dòng van điều khiển tự động bằng động cơ điện hoặc khí nén giúp thay đổi góc mở của van để điều tiết lưu lượng dòng chảy linh hoạt. Tùy theo thiết kế, sản phẩm thường nhận tín điều khiển 4 – 20mA hoặc 0 – 10V để thay đổi trạng thái của van từ hệ thống trung tâm, bộ điều khiển, PLC, SCADA,…

Sở hữu với khả năng điều chỉnh van theo từng mức độ chính xác và có thể kết hợp với nhiều dòng van công nghiệp khác nhau như van bi, van cầu, van bướm. Do đó, van tuyến tính có thể phù hợp với với nhiều yêu cầu vận hành và linh hoạt theo cách vận hành của van.

Bên cạnh đó, van điều khiển tuyến tính còn nổi bật với nhiều ưu điểm, tiêu biểu như:

• Thiết kế đa dạng kích cỡ từ DN15 đến DN600 hoặc lớn hơn tùy theo kích thước, phù hợp với nhiều hệ thống, công trình lớn nhỏ hiện nay.
• Được làm từ nhiều vật liệu như gang, thép, inox hoặc nhựa, giúp vận hành ổn định trong các môi trường như nước sạch, nước thải, hóa chất, hơi nóng, thực phẩm, dược phẩm,…
• Khả năng vận hành tự động từ xa, giảm thao tác thủ công, chi phí thuê nhân công và tối ưu độ chính xác, hiệu quả hoạt động.
• Cơ chế điều tiết có thể thay đổi tùy theo nguyên lý hoạt động của van công nghiệp, do đó van có thể nâng lên/hạ xuống hoặc xoay ngang góc từ 0 đến 90 độ để kiểm soát dòng chảy hệ thống.

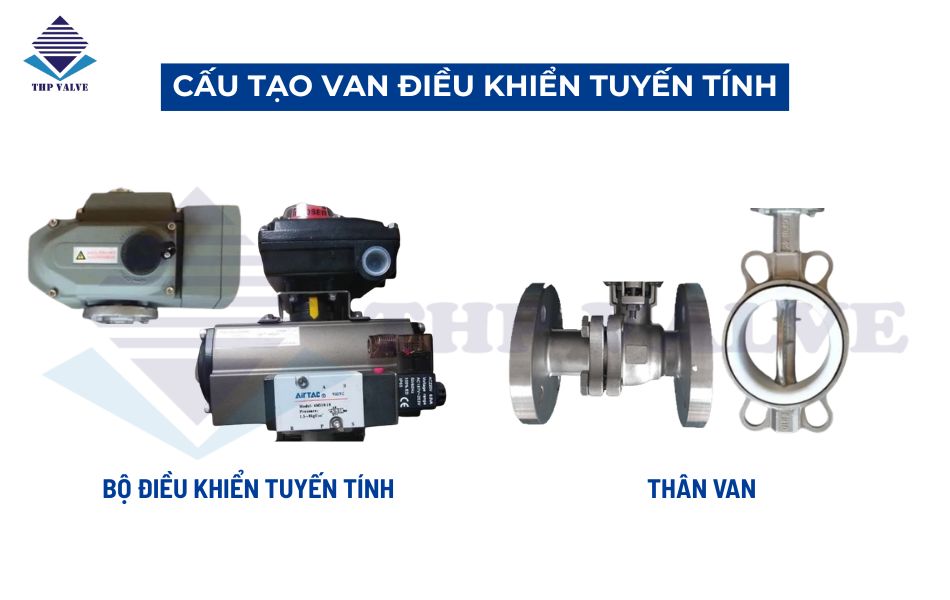

Cấu tạo và nguyên lý hoạt động của van tuyến tính

Van điều khiển tuyến tính có cấu tạo cơ bản gồm 2 bộ phận chính là thân van công nghiệp và bộ điều khiển tuyến tính. Trong đó, sản phẩm có cấu tạo chi tiết và cách vận hành cụ thể như sau:

Cấu tạo

• Thân van: Đây là bộ phận kết nối với đường ống thông qua kiểu kết nối ren, mặt bích, nối hàn hoặc wafer, lug. Thông thường, thân van có thể thiết kế nhiều loại khác nhau như van bi, van cầu, van bướm và vận hành theo từng phương thức, phù hợp với nhu cầu sử dụng khác nhau.
• Đĩa van/bi van: Bộ phận trực tiếp tiếp xúc với lưu chất và thay đổi tiết diện dòng chảy, tùy theo loại van như đĩa van trong van bướm, van cầu, bi van dùng trong van bi. Bộ phận đóng mở này nhận lực tác động từ trục van và di chuyển góc mở phù hợp.
• Trục van: Trục van đóng vai trò truyền lực từ bộ điều khiển đến bộ phận đóng mở giúp thay đổi vị trí của van theo nhu cầu sử dụng. Trục van có thể hoạt động theo phương thẳng đứng hoặc phương ngang tùy theo nhu cầu.
• Gioăng làm kín: Thực hiện nhiệm vụ quan trọng giúp hạn chế rò rỉ lưu chất ra bên ngoài khi van vận hành và gioăng thường được làm từ cao su như EPDM, PTFE,…
• Bộ điều khiển tuyến tính: Bộ phận quan trọng để điều khiển trực tiếp hoạt động của van và thường hoạt động dựa vào nguồn điện 24V, 220V, 380V,… hoặc nguồn khí nén cấp 3 – 8 bar. Bộ điều khiển tuyến tính là đầu não để nhận tín hiệu điều khiển trung tâm và tạo lực tác động giúp thân van hoạt động điều tiết theo đúng nhu cầu.

Nguyên lý hoạt động

Van điều khiển tuyến tính hoạt động trực tiếp dựa trên tín hiệu điều khiển để thay đổi vị trí mở của van theo tỷ lệ tương ứng. Do đó, khi hệ thống gửi tín hiệu đến bộ điều khiển điện hoặc khí nén, chúng sẽ chuyển đổi tín hiệu đó thành chuyển động cơ học để tác động lên trục van, từ đó trục van tác động lên đĩa/bin van để thay đổi tiết diện dòng chảy.

Ví dụ dễ hiểu hơn, với tín hiệu điều khiển hoạt động ở mức từ 0 đến 100%, khi điều khiển mức mở 20%, bộ điều khiển sẽ đưa van đến vị trí mở tương ứng 20% theo cấu hình và đặc tính hệ thống. Cho nên, khi tín hiệu thay đổi thì vị trí đóng mở của van cũng được điều chỉnh giúp lưu lượng vận hành phù hợp với hệ thống hoạt động.

Chính vì thế, nhờ khả năng vận hành tự động thông qua hệ thống điều khiển từ xa nên van điều khiển tuyến tính giúp van điều tiết chính xác và dễ dàng theo dõi từ xa, kiểm soát hệ thống vận hành tối ưu.

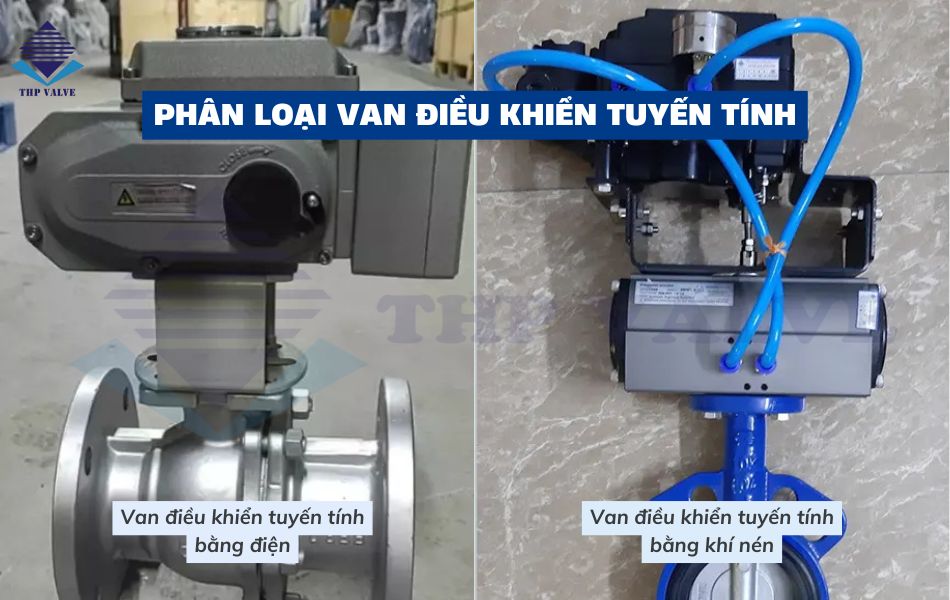

Các loại van điều khiển tuyến tính phổ biến

Dựa trên bộ điều khiển của van tuyến tính có thể chia sản phẩm với 2 dạng chính là bộ điều khiển bằng điện và bộ điều khiển bằng khí nén. trong đó, mỗi loại đều có ưu điểm và ứng dụng riêng, cụ thể như sau:

Van điều khiển tuyến tính bằng điện

Hoạt động nhờ bộ truyền động điện để thay đổi vị trí mở của van theo tín hiệu điều khiển nên van điều khiển điện tuyến tính sử dụng nguồn điện như 12V, 24V, 220V, 380V,… và tín hiệu điều khiển như 4 – 20mA, 0- 10V điều khiển van theo tỉ lệ.

Chính vì thế, van điều khiển tuyến tính bằng điện dễ dàng tích hợp với hệ thống điều kiện hiện đại trong các hệ thống dân dụng hay nhà máy công nghiệp, phù hợp với từng nguồn điện sẵn có để kết nối. Đồng thời, sản phẩm có thể tích hợp trong nhiều hệ thống điều khiển từ xa cùng thiết kế nhiều chất liệu, kích cỡ nên phù hợp trong nhiều lĩnh vực nhu cấp thoát nước, HVAC, công nghiệp sản xuất.

Ngoài ra, dòng van điện điều khiển tuyến tính đặc biệt phù hợp trong các hệ thống không yêu cầu máy nén khí hoặc đường ống khí riêng, đem lại môi trường vận hành ít tiếng ồn và tính chính xác cao.

Van điều khiển tuyến tính bằng khí nén

Là dòng van được tích hợp với bộ điều khiển khí nén dạng tuyến tính giúp thay đổi vị trí mở của van dựa vào khí nén cấp từ 3 đến 8 bar. Do đó, van điều khiển khí nén dạng tuyến tính có tốc độ thay đổi khá nhanh, đáp ứng hiệu quả vận hành liên tục nhờ áp lực khí tác động lên bộ điều khiển tức thì.

Đặc biệt, nguồn khí nén có tính an toàn cao, đảm bảo an toàn trong môi trường có tính cháy nổ cao như hóa chất, dầu khí, xăng dầu, hơi nóng,… Do đó, van điều khiển tuyến tính bằng khí nén là lựa chọn tối ưu trong các môi trường công nghiệp khắc nghiệt, yêu cầu độ an toàn cao.

Tuy nhiên, để vận hành van khí nén tuyến tính cần trang bị hệ thống khí nén cấp để van vận hành chính xác, ổn định nên chi phí đầu tư ban đầu của dòng van này tương đối cao.

Ngoài ra, van điều khiển tuyến tính còn được kết hợp với nhiều dòng van công nghiệp chất lượng giúp phù hợp với từng hệ thống vận hành và nhu cầu sử dụng khác nhau. Dưới đây là những loại phổ biến trên thị trường:

• Van bướm điều khiển tuyến tính
• Van bi điều khiển tuyến tính
• Van cầu điều khiển tuyến tính

>>> Tham khảo thêm các sản phẩm bán chạy, chất lượng tại danh mục van điều khiển hoặc liên hệ trực tiếp 0961.694.858 để được tư vấn và hỗ trợ báo giá nhanh chóng nhé~

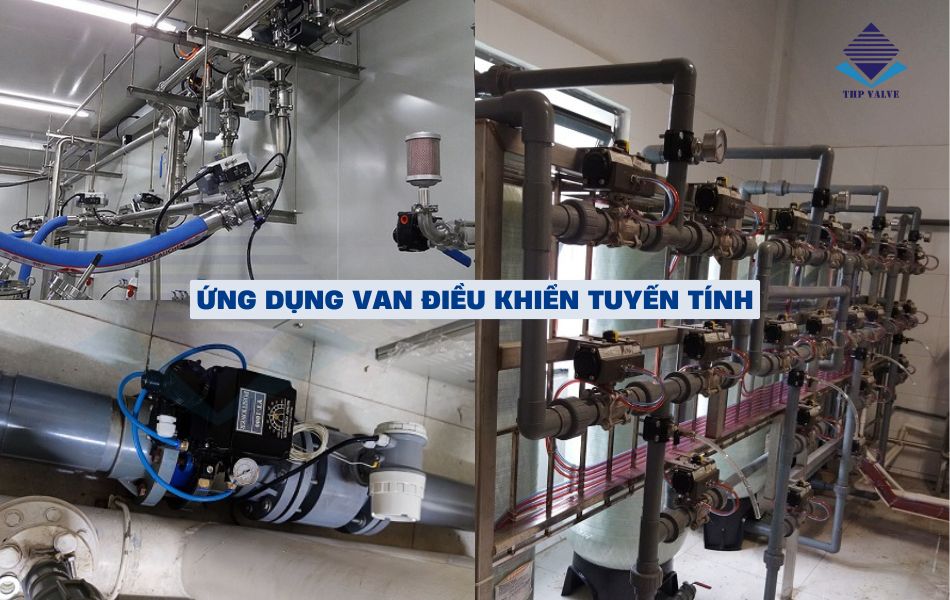

Ứng dụng thực tế của van điều khiển tuyến tính

Van tuyến tính có rất nhiều ưu điểm tuyệt vời và tính ứng dụng cao nên sản phẩm hiện đang được sử dụng rộng rãi trong nhiều lĩnh vực, phổ biến như:

• Hệ thống cấp nước lạnh, nước nóng trong các hệ thống điều hòa không khí HVAC, Chiller,… để kiểm soát nhiệt độ và lượng nước sử dụng theo nhu cầu thực tế.
• Ứng dụng tại các trạm xử lý nước, van tuyến tính giúp điều chỉnh lưu lượng qua từng đường ống, bể hoặc công đoạn xử lý phù hợp.
• Đóng vai trò quan trọng trong các hệ thống hơi nóng, lò hơi, giúp kiểm soát lượng hơi cấp vào thiết bị, dây chuyền sản xuất đúng lưu lượng cho phép và hệ thống thực tế.
• Lắp đặt van tại các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm,… đây là các hệ thống cần điều chỉnh lưu lượng nước, hóa chất trong dây chuyền sản xuất linh hoạt trong hệ thống vận hành.
• Sử dụng tại các hệ thống sản xuất giấy, xi măng, xăng dầu, hóa chất,… giúp đem lại hiệu suất điều tiết hiệu quả, chính xác cao và đảm bảo tính an toàn.
• Đối với các nhà máy nhiệt điện, thủy điện, van tuyến tính đặc biệt cần thiết để điều tiết lưu lượng nước hoạt động theo đúng với nhà máy sản xuất yêu cầu.
• Đặc biệt, sản phẩm còn ứng dụng chính trong các hệ thống nhà máy, dây chuyền công nghiệp để tự động hóa quá trình kiểm soát lưu lượng, giảm sự phụ thuộc thao tác thủ công.

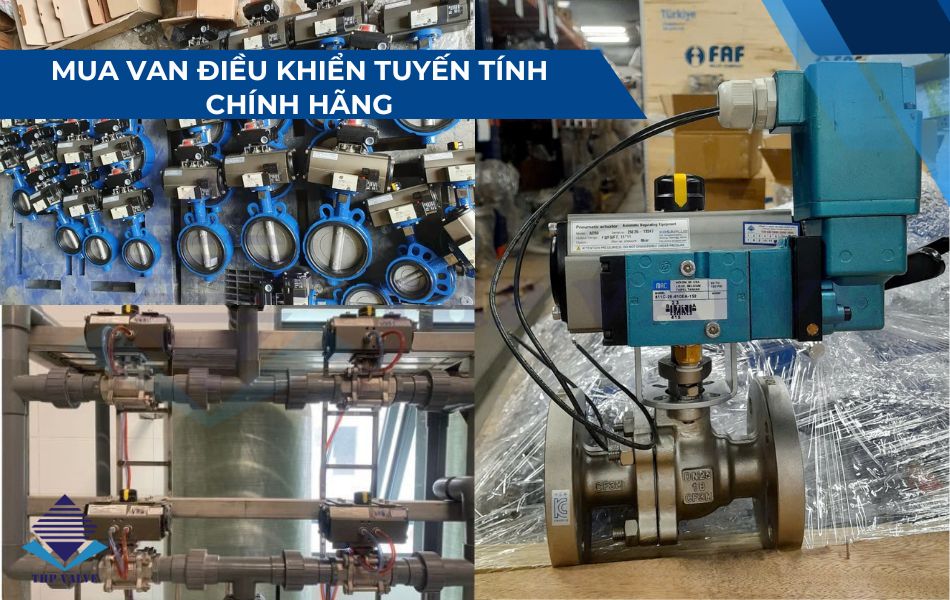

Khám phá địa chỉ mua van tuyến tính chính hãng, giá tốt

Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp và thiết bị điều khiển tự động, Tuấn Hưng Phát Valve tự tin mang đến cho khách hàng các dòng van điều khiển tuyến tính chính hãng, 100% nguyên đai nguyên kiện và mức giá cạnh tranh.

Hiện tại kho THP Valve luôn có sẵn các mẫu van tuyến tính với đầy đủ kích thước, mẫu mã và loại điều khiển giúp đáp ứng số lượng lớn nhu cầu sử dụng tại dự án, công trình hay nhà máy trên toàn Việt Nam. Đặc biệt, các sản phẩm luôn được cung cấp đầy đủ chứng từ CO – CQ, chính sách bảo hành – đổi trả rõ ràng, cùng nhiều lợi ích khác như:

• Mang đến nhiều dòng van điều khiển tuyến tính như bằng điện, bằng khí nén cùng đầy đủ các loại van công nghiệp, kích thước, kiểu kết nối và chất liệu.
• Hàng sẵn kho số lượng lớn với diện tích kho chứa lên tới 12000m2 giúp hỗ trợ nhanh các công trình, hệ thống cần trải khai đồng bộ, nhanh chóng.
• Đội ngũ tư vấn chuyên môn cao, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp, tư vấn đầy đủ thông số kỹ thuật và giúp phù hợp với hệ thống lâu dài.
• Hỗ trợ quá trình lắp đặt, vận hành và bảo trì, bảo dưỡng chuẩn kỹ thuật, đem đến sản phẩm bền bỉ với độ bền sử dụng lâu dài.
• Chính sách giá van điều khiển tuyến tính luôn có ưu đãi, kèm chiết khấu cao đối với khách hàng mua số lượng lớn hay khách hàng trung thành.
• Đảm bảo thời gian đặt và giao hàng đúng chuẩn tiến độ, cam kết chuẩn yêu cầu của khách hàng khi đã đặt.

Nếu Quý khách vẫn đang tìm van điều khiển tuyến tính chính hãng, giá tốt cho hệ thống. Hãy liên hệ Tuấn Hưng Phát Valve để được tư vấn đúng chủng loại và nhận báo giá nhanh theo nhu cầu thực tế.

Tóm lại, van điều khiển tuyến tính là lựa chọn hiệu quả, chính xác trong các hệ thống yêu cầu điều tiết linh hoạt, đáp ứng nhu cầu sử dụng cao. Nếu có bất cứ thắc mắc hay câu hỏi nào về sản phẩm, vui lòng để lại thông tin tại mục Hỗ Trợ để Tuấn Hưng Phát Valve tư vấn kịp thời nhé!
