Bộ truyền động điện: Cấu tạo, ưu điểm, kinh nghiệm mua kèm báo giá

Bộ truyền động điện đang sử dụng rất phổ biến trong các hệ thống van tự động nhờ khả năng vận hành tự động, từ xa và dễ dàng kết nối với tủ điện, hệ thống điều khiển trung tâm. Tuy nhiên, không phải ai cũng hiểu rõ và lựa chọn được bộ truyền động điện phù hợp. Để dễ dàng hơn trong việc lựa chọn và xác định model có giá thành phù hợp, hãy tìm hiểu chi tiết bài viết dưới đây của Tuanhungphatvalve nhé!

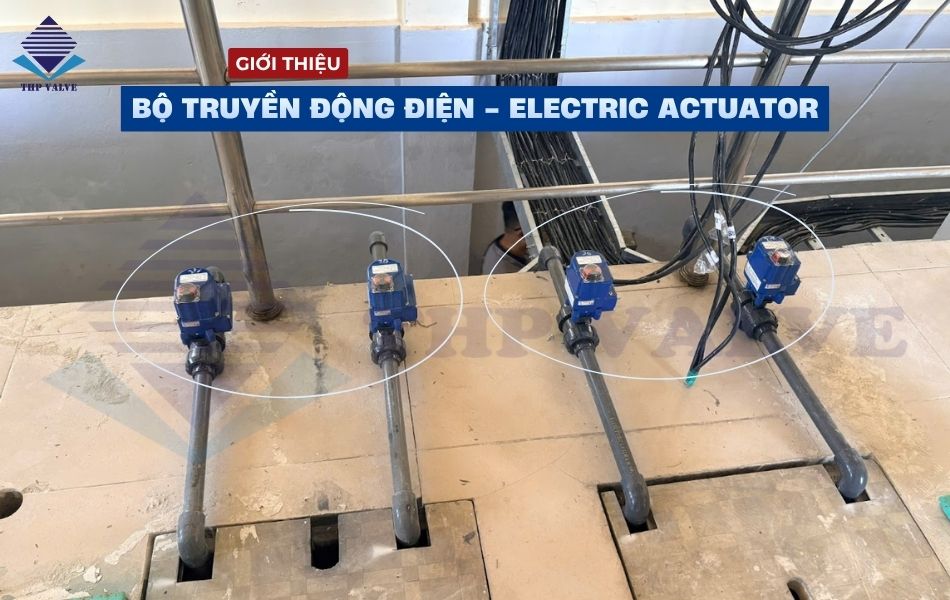

Tìm hiểu chung về bộ truyền động điện

Bộ truyền động điện có tên tiếng anh là Electric Actuator, đây là thiết bị sử dụng năng lượng điện để tạo chuyển động cơ học để điều khiển van đóng, mở hoặc điều tiết theo tín hiệu cài đặt trước. Do đó, sản phẩm thường được kết hợp với các loại van công nghiệp như van bướm, van bi, van cổng hay van cầu để sử dụng kiểm soát hệ thống đường ống.

Bên cạnh đó, bộ điều khiển điện được thiết kế với kiểu chuyển động thẳng – phù hợp với van có cơ chế vận hành di chuyển lên hoặc xuống như van cổng, van cầu và kiểu chuyển động quay – phù hợp van bướm, van bi.

Hiện nay, bộ truyền động điện còn được gọi là bộ điều khiển điện, mô tơ điện và sử dụng theo nguồn điện cấp 24V, 220V, 380V,… phù hợp với hệ thống thiết kế sẵn có. Do đó, bộ điều khiển giúp van dễ dàng lắp đặt ở những môi trường độc hại, lắp đặt trên cao hoặc vị trí nguy hiểm mà người vận hành không thể với tới.

Cấu tạo và nguyên lý hoạt động chính của mô tơ điện

Trên thị trường, bộ truyền động điện được thiết kế đa dạng và đến từ nhiều thương hiệu khác nhau. Tuy nhiên, về cơ bản sản phẩm này thường có cấu tạo và nguyên lý hoạt động như sau:

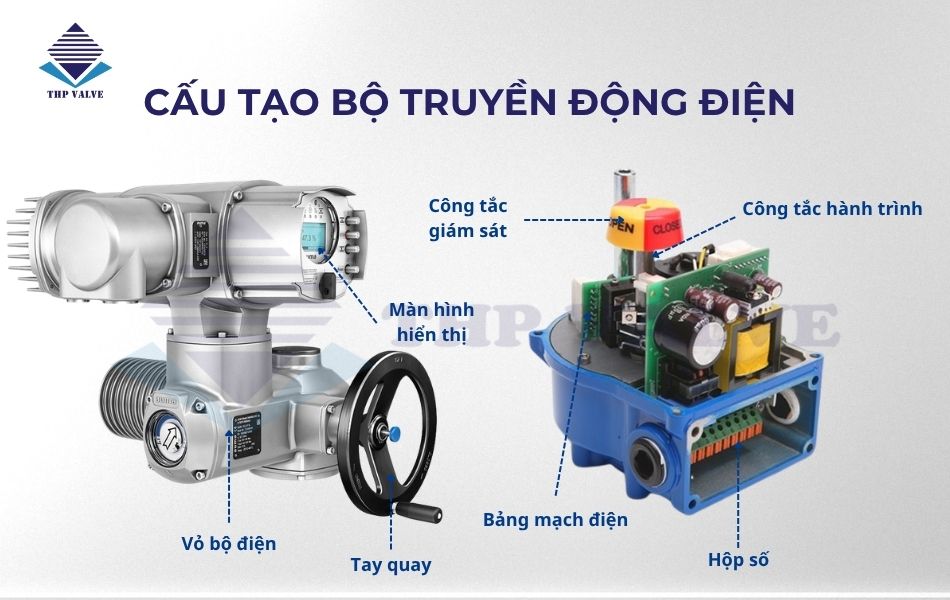

Cấu tạo bộ truyền động điện

• Vỏ bộ điện: Đây là bộ phận bảo vệ các linh kiện điện tử bên trong bộ truyền động điện và thường được làm từ hợp kim nhôm chắc chắn, đảm bảo độ kín và chống ăn mòn. Tùy model mà bộ truyền động có thể thiết kế cấp bảo vệ IP khác nhau.
• Hộp số: Là bộ phận có nhiệm vụ truyền và khuếch đại mô-men xoắn từ mô tơ đến trục đầu ra, đặc biệt hộp số hỗ trợ giảm tốc độ quay để đảm bảo lực đóng, mở van ổn định, chính xác.
• Bảng mạch điện: Bảng mạch điện là bộ điều khiển trung tâm của thiết bị truyền động điện, giúp tiếp nhận, xử lý tín hiệu điều khiển để điều khiển hoạt động động cơ theo yêu cầu vận hành.
• Công tắc hành trình: Đóng vai trò xác định vị trí cuối của hành trình đóng hoặc mở van, khi van đạt đến trạng thái cài đặt thì công tắc sẽ tự động ngắt để tránh quá tải và bảo vệ thiết bị.
• Công tắc giám sát: Được sử dụng để xác nhận trạng thái vận hành của mô tơ điện và cung cấp tín hiệu phản hồi về hệ thống điều khiển trung tâm.
• Màn hình hiển thị: Đây là bộ phận hiển thị cung cấp thông tin trực quan về trạng thái hoạt động của bộ truyền động điện và tùy từng model mà màn hình có thể hiển thị thông số khác nhau.
• Tay quay: Thường được lắp đặt với bộ điều khiển điện tùy theo nhu cầu sử dụng của khách hàng và sử dụng để thao tác đóng mở, điều tiết trực tiếp khi mất nguồn điện hoặc trong quá trình bảo trì, kiểm tra.

Nguyên lý hoạt động bộ truyền động điện

Cơ chế vận hành mô tơ điện dựa vào nguồn điện cấp và khiến mô tơ bên trong bắt đồng quay, tạo lực làm trục van quay theo đúng với tín hiệu điều khiển yêu cầu. Hiện nay, thiết bị có 2 cách thức vận hành chính gồm:

• Kiểu On/Off: Khi nhận tín hiệu điều khiển, động cơ quay sẽ đưa van về vị trí On hoặc Off và đến khí đạt vị trí cài đặt, công tắc hành trình sẽ ngắt động cơ. Do đó, kiểu vận hành này chỉ phù hợp trong hệ thống đóng hoặc mở dòng chảy.
• Kiểu tuyến tính: Khi nhận tín hiệu điều khiển như 4-20mA hoặc 0-10V thì thiết bị sẽ điều chỉnh góc mở van khác nhau và người vận hành có thể kiểm soát lưu lượng cần điều tiết chính xác.

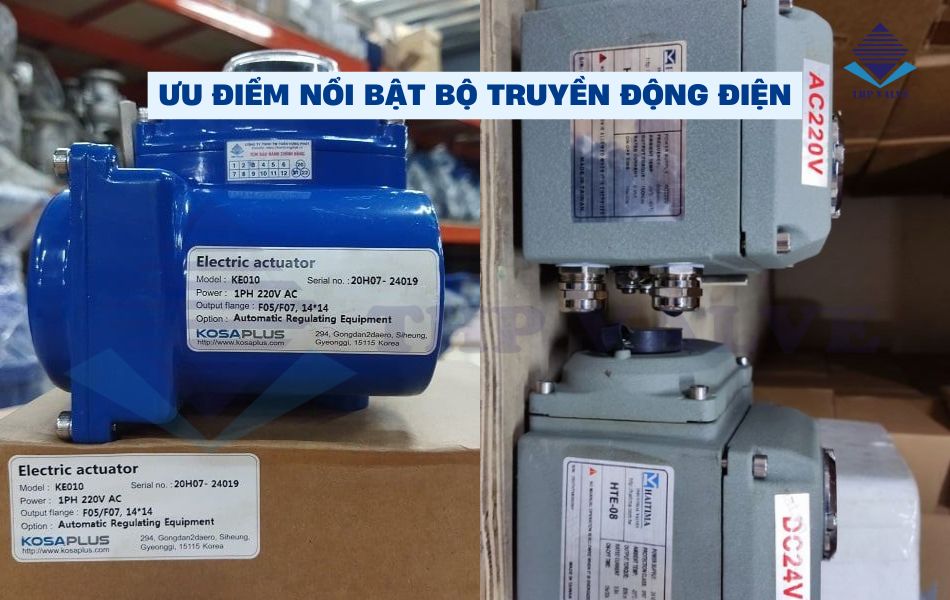

Ưu điểm nổi bật của bộ truyền động điện

Thiết bị truyền động điện đóng vai quan trọng hiện nay và cần thiết tại các hệ thống cần tự động hóa nhờ khả năng điều khiển linh hoạt, dễ tích hợp cùng những ưu điểm vượt trội như:

• Cơ chế vận hành hoàn toàn tự động, không phụ thuộc vào thao tác thủ công để đóng mở hoặc điều tiết, phù hợp với các vị trí hệ thống lắp đặt cao, xa hoặc khó tiếp cận.
• Bộ truyền động điện có thể đóng, mở hoặc điều tiết linh hoạt theo thiết kế dạng ON/OFF hoặc truyền động, đáp ứng nhu cầu sử dụng đa dạng.
• Kiểm soát vị trí vận hành theo yêu cầu chính xác, tiết kiệm chi phí thuê nhân công vận hành.
• Sản phẩm được thiết kế với đa dạng mô-men xoắn, kích thước giúp đáp ứng với nhiều loại van và quy mô đường ống.
• Model thường được làm từ chất liệu hợp kim nhôm cao cấp và thiết kế đạt tiêu chuẩn IP65 hoặc IP67, giúp vận hành ổn định trong môi trường lắp đặt ngoài trời bụi bẩn hoặc ẩm ướt.
• Ứng dụng rộng rãi từ môi trường nước, khí nén, hơi nóng, hóa chất, thực phẩm, dược phẩm,…

Bảng giá bộ truyền động điện chi tiết, chính hãng

Giá bộ truyền động điện không có một mức cố định cho mọi model mà dựa vào cơ chế vận hành, kích cỡ van mà thiết bị này có mức giá chênh lệch đáng kể. Dưới đây là bảng giá tham khảo được Tuấn Hưng Phát Valve cung cấp:

Lưu ý: Bảng giá bộ truyền động điện trên đây chỉ mang tính chất tham khảo và phụ thuộc vào nhiều yếu tố như VAT, vận chuyển,… Vui lòng liên hệ trực tiếp Hotline 0961.694.858 để được báo giá chi tiết nhé~

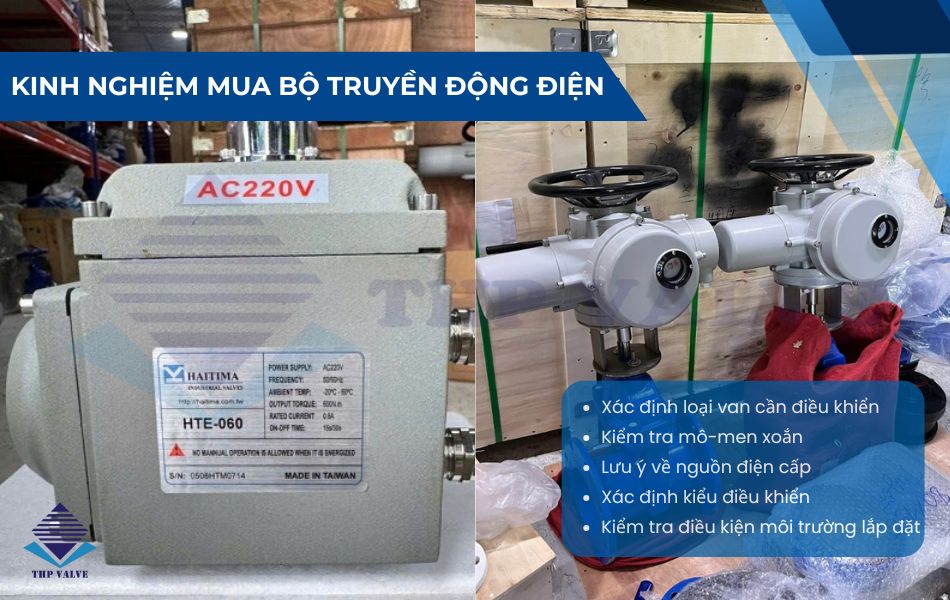

Cách lựa chọn bộ truyền động điện phù hợp

Để lựa chọn được thiết bị bộ truyền động điện chính hãng, chất lượng tốt, giá cả cạnh tranh và đáp ứng nhu cầu sử dụng của mình, Quý khách hàng cần chú ý một số tiêu chí sau đây:

• Xác định loại van cần điều khiển: Khi chọn mô tơ điện, cần các định van lắp cho van bướm, van bi, van cổng hay van cầu để lựa chọn cơ chế chuyển động phù hợp bởi mỗi loại actuator sử dụng tương ứng theo từng cơ chế hoạt động của van.
• Kiểm tra mô-men xoắn: Đây là yếu tố quan trọng khi lựa chọn bộ truyền động điện và mô-men xoắn cần phải đủ lớn để vận hành van trong điều kiện thực tế. Lưu ý, nên chọn dư tải một mức nhất định để đảm bảo van hoạt động ổn định lâu dài.
• Lưu ý về nguồn điện cấp: Lựa chọn nguồn điện cấp bộ điều khiển điện phù hợp với hệ thống như 12V, 24V, 220V hay 380V,…
• Xác định kiểu điều khiển: Lựa chọn dạng hoạt động phù hợp với nhu cầu như đóng mở hoàn toàn tương đương dạng On/Off hoặc điều tiết tương đương dạng tuyến tính.
• Kiểm tra điều kiện môi trường lắp đặt: Đối với các môi trường đặc thù ẩm ướt hoặc nhiều bụi nước nên chọn model có tiêu chuẩn bảo vệ IP65, IP67 để đảm bảo độ bền. Đặc biệt, đối với môi trường khắc nghiệt, nguy hiểm cần lựa chọn model đạt chuẩn chống cháy nổ.

Một số câu hỏi thường gặp về bộ truyền động điện

Dưới đây là một số câu hỏi thường gặp về bộ điều khiển điện đang được nhiều khách hàng và bạn đọc quan tâm:

Bộ truyền động điện dùng cho van nào?

Mô tơ điện cho phép kết hợp với nhiều loại van khác nhau như van bướm, van bi, van cổng, van cầu hoặc một số loại van điều khiển. Tuy nhiên, cần xác định đúng kiểu chuyển động và mô-men hoặc lực đẩy cần thiết để đảm bảo tính chính xác khi vận hành.

Bộ truyền động điện có điều khiển từ xa được không?

Câu trả lời là Có. Mô tơ điện có thể kết nối với tủ điều khiển như PLC, BMS, SCADA,… thông qua tín hiệu phù hợp nên người vận hành có thể điều khiển trạng thái van từ xa và theo dõi vị trí van (đối với thiết bị có chức năng phản hồi).

Bộ truyền động điện có thể sử dụng ngoài trời không?

Câu trả lời là Có, nhưng không phải bất cứ model nào cùng phù hợp để lắp ngoài trời. Bởi đối với môi trường ngoài trời bụi, ẩm ướt cần lựa chọn bộ truyền động điện có cấp bảo vệ phù hợp như IP65, IP67 để đảm bảo khả năng chống bụi, ẩm và nâng cao độ bền khi sử dụng.

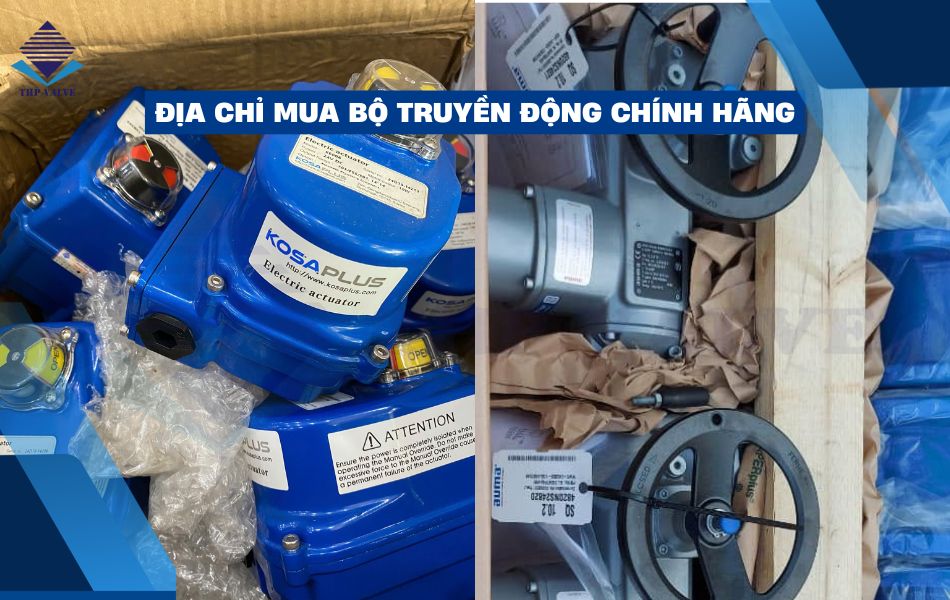

Địa chỉ bán bộ truyền động điện chính hãng ở đâu?

Khi mua bộ điều khiển điện, khách hàng nên ưu tiên lựa chọn các đơn vị phân phối chính xác, nổi tiếng về van công nghiệp để yên tâm về chất lượng, nguồn gốc xuất xứ cũng như chế độ bảo hành.

Tại Tuấn Hưng Phát Valve với hơn 17 năm hoạt động và là đối tác của nhiều thương hiệu bộ điện nổi tiếng như Kosaplus, Haitima, FAF,… Chúng tôi tự tin mang đến thiết bị chất lượng, được tư vấn chuẩn phù hợp và đảm bảo hệ thống vận hành ổn định, lâu dài. Liên hệ ngay Hotline 0961.694.858 để được hỗ trợ nhanh chóng nhé!

Có thể thấy, bộ truyền động điện ngày nay là một thiết bị hiện đại, thông minh và không thể thiếu trong các hệ thống vận hành tự động hóa. Nếu bạn muốn biết thêm thông tin về sản phẩm này hãy tham khảo thêm tại danh mục bộ điều khiển điện hoặc gọi ngay 0961.694.858 để đội ngũ tư vấn chuyên gia của Tuấn Hưng Phát Valve hỗ trợ kịp thời nhé!
