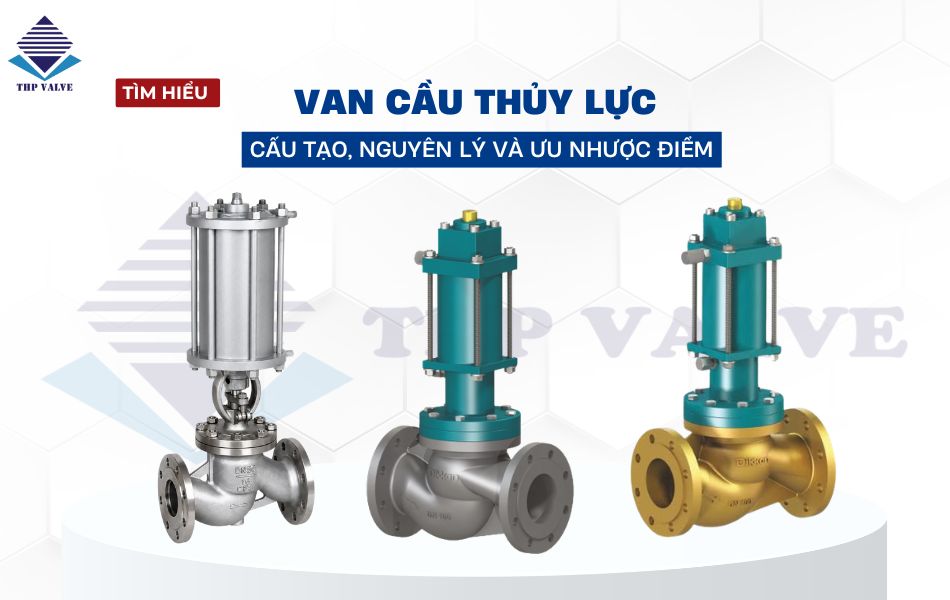

Van cầu thủy lực là gì? Cấu tạo, nguyên lý và ưu nhược điểm hiện nay

Van cầu thủy lực hiện đang được đánh giá cao nhờ khả năng khả năng vận hành tự động, giảm sức người và độ chính xác cao khi đóng mở hoặc điều tiết. Tuy nhiên, dòng van này hoạt động và cấu tạo như thế nào, ứng dụng tại hệ thống gì? Không Để hiểu rõ hơn về dòng van này, hãy khám phá trong bài viết dưới đây của Tuanhungphatvalve nhé!

Mô tả chung về van cầu thủy lực

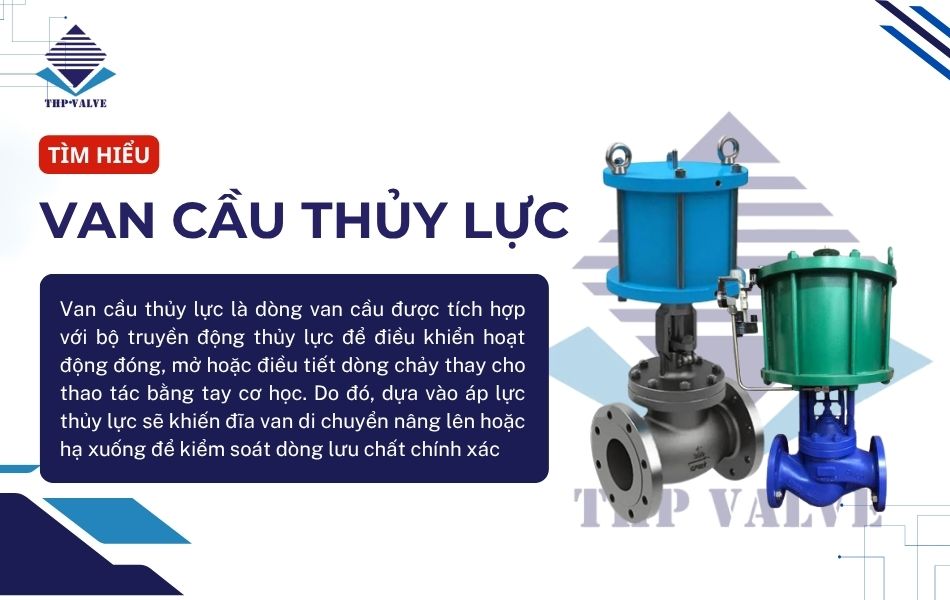

Van cầu thủy lực là dòng van cầu được tích hợp với bộ truyền động thủy lực để điều khiển hoạt động đóng, mở hoặc điều tiết dòng chảy thay cho thao tác bằng tay cơ học. Do đó, dựa vào áp lực thủy lực sẽ khiến đĩa van di chuyển nâng lên hoặc hạ xuống để kiểm soát dòng lưu chất chính xác.

Van cầu thủy lực còn được gọi với tên tiếng anh là Hydraulic Globe Valve và bộ phận truyền động được kết nối với hệ thống thủy lực nên sản phẩm đáp ứng trong hệ thống yêu cầu lực đóng mở lớn, yêu cầu tự động hóa hóa cao.

Ngoài ra, van cầu thủy lực được thiết kế với đa dạng mẫu mã như van cầu chữ Z, van cầu bầu,… cùng kích thước chính từ DN50 đến DN600 nên van phù hợp với nhiều ứng dụng, hệ thống quy mô khác nhau.

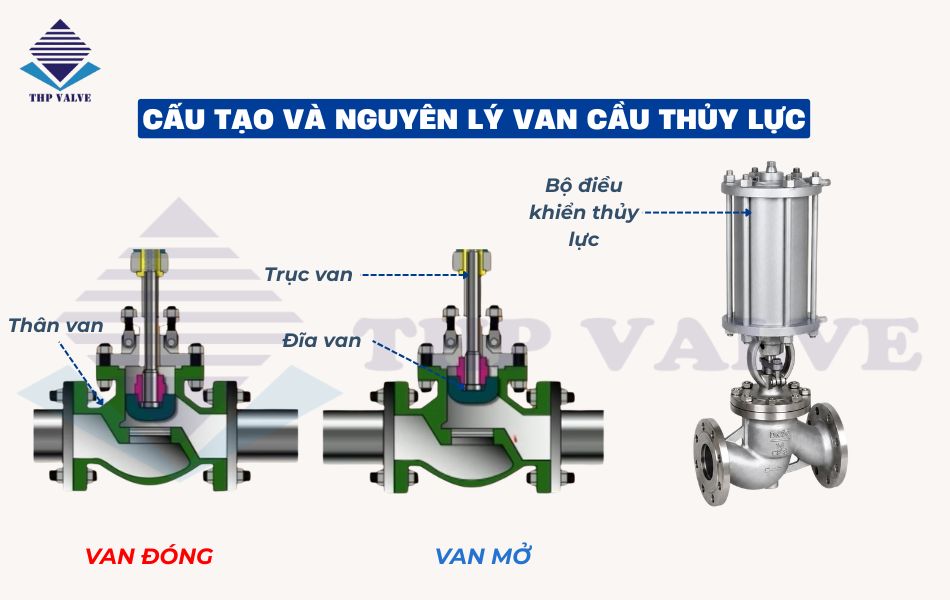

Cấu tạo và nguyên lý hoạt động van cầu thủy lực

Để hiểu rõ hơn về van cầu dạng thủy lực, các bạn đọc cần tìm hiểu cấu tạo cũng như nguyên lý hoạt động của dòng van này, cụ thể như sau:

Cấu tạo

• Thân van: Đây là bộ phận kết nối trực tiếp với đường ống và bao bọc, bảo vệ các chi tiết bên trong. Thân van thường làm bằng gang, thép hoặc inox với khả năng chịu nhiệt và áp lực linh hoạt.
• Đĩa van: Đĩa van tiếp xúc trực tiếp với dòng lưu chất và có khả năng thay đổi tiết diện dòng chảy, giúp đóng hoặc mở hoàn toàn đường ống.
• Trục van: Bộ phận này góp phần nhận lực từ bộ truyền động thủy lực và tạo lực khiến đĩa van di chuyển theo yêu cầu.
• Bộ truyền động thủy lực: Đây là bộ phận sử dụng áp lực chất lỏng thủy lực để tạo lực khiến trục van, đĩa van di chuyển.
• Gioăng làm kín: Thường được làm từ cao su như NBR, EPDM,… có khả năng hạn chế rò rỉ tại trục van và các điểm ghép nối, gia tăng độ kín khít khi vận hành.

Nguyên lý hoạt động

Van cầu dạng thủy lực hoạt động dựa vào sự thay đổi áp lực của chất lỏng trong bộ truyền động. Do đó, khi hệ thống điều khiển cấp tín hiệu, bộ truyền động thủy lực sẽ sinh ra lực đẩy để làm trục và đĩa van di chuyển.

Cho nên, khi ở trạng thái mở, đĩa van cầu thủy lực sẽ được nâng lên hoàn toàn và cho phép dòng lưu chất đi qua đường ống dễ dàng. Ngược lại, khi ở trạng thái đóng, đĩa van sẽ được hạ xuống hoàn toàn và ngăn dòng lưu chất đi qua. Trong một số trường hợp, đĩa van có thể thay đổi góc mở tùy chỉnh để điều chỉnh lưu lượng phù hợp nhu cầu.

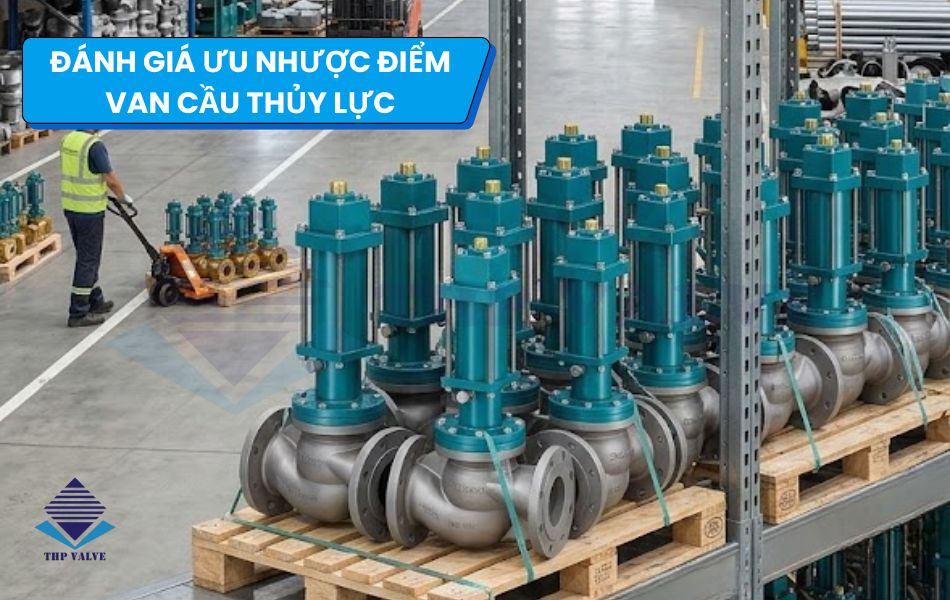

Đánh giá ưu nhược điểm của van cầu thủy lực

Với khả năng điều tiết và kiểm soát lưu chất linh hoạt, nhanh chóng và tự động hóa dựa vào áp lực thủy lực nên van cầu dạng thủy lực mang đến nhiều ưu điểm, nhưng cũng tồn tại một số hạn chế khi vận hành để các bạn đọc hiểu rõ hơn về sản phẩm. Dưới đây là một số ưu nhược điểm của dòng van này:

Ưu điểm

• Cơ cấu thủy lực có khả năng tạo lực tác động cao nên phù hợp với các dòng van kích thước lớn hoặc hệ thống áp suất đáng kể.
• Với cơ chế vận hành kết hợp hệ thống điều khiển tự động nên sản phẩm giảm phụ thuộc vận hành, gia tăng tính tự động hóa và vận hành nhanh chóng, linh hoạt.
• Được làm từ chất liệu thép, gang hoặc inox có khả năng chịu nhiệt và áp lực tốt, phù hợp trong các hệ thống khắc nghiệt.
• Hạn chế thao tác trực tiếp và dễ dàng điều khiển, vận hành trong các hệ thống dây chuyền khó tiếp cận hoặc tại các vị trí nguy hiểm, không thể vận hành trực tiếp.

Nhược điểm

• Van có cấu tạo phức tạp hơn van cầu thủ công và cần thêm thiết bị thủy lực liên quan để vận hành ổn định.
• Sản phẩm cần kiểm tra và bảo dưỡng định kỳ để hạn chế rò rỉ và hiệu suất hoạt động tối ưu lâu dài.

>>> Tham khảo thêm sản phẩm tại danh mục van cầu hoặc liên hệ Hotline của Tuanhungphatvalve để sở hữu các model chất lượng, mới và đem lại hiệu quả bền bỉ lâu dài nhé!

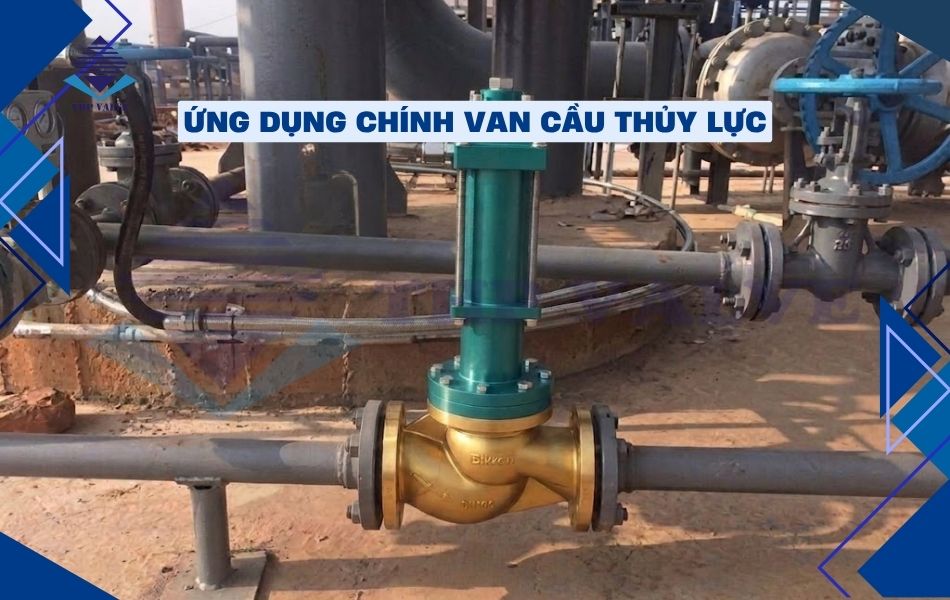

Ứng dụng chính của van cầu thủy lực trên thị trường

Sở hữu nhiều ưu điểm nổi bật và mang đến năng suất làm việc an toàn, hiệu quả cao nên van cầu dạng thủy lực được ứng dụng phổ biến trong nhiều lĩnh vực, tiêu biểu như:

• Hệ thống cấp thoát nước và xử lý nước để đóng ngắt hoặc điều tiết dòng nước hiệu quả, đặc biệt phù hợp trong các vị trí yêu cầu vận hành tự động.
• Sử dụng tại các hệ thống dầu, chất lỏng công nghiệp nhờ khả năng tạo lực lớn và đáp ứng điều kiện làm việc đặc thù.
• Ứng dụng quan trọng trong hệ thống năng lượng, trạm kỹ thuật hoặc công nghiệp tự động hóa quá trình vận hành.
• Van cầu thủy lực được lắp đặt tại các trạm bơm, hệ thống thủy lực, hệ thống yêu cầu khả năng vận hành ổn định và đảm bảo công suất hiệu quả, an toàn.

Một số câu hỏi thường gặp về van cầu thủy lực

Dưới đây, Tuấn Hưng Phát Valve đã tổng hợp và giải đáp chi tiết các câu thường thường gặp, đang được nhiều khách hàng quan tâm về van cầu thủy lực giúp bạn đọc hiểu rõ hơn về sản phẩm.

Van cầu thủy lực có cần nguồn điện không?

Câu trả lời là Không, bởi nguồn lực vận hành trực tiếp của van cầu thủy lực là áp suất chất lỏng thủy lực. Tuy nhiên, toàn bộ hệ thống vẫn cần sử dụng điện do các thiết bị khác trong hệ thống như van điện từ, bộ điều khiển,… cần nguồn điện vận hành.

Van cầu thủy lực hoạt động ở áp suất bao nhiêu?

Không có một mức áp suất cố định áp dụng cho toàn bộ sản phẩm van cầu dạng thủy lực bởi áp suất vận hành phụ thuộc vào thiết kế van, kích thước cũng như bộ truyền động thủy lực. Do đó, trong quá trình lựa chọn cần đồng thời xác định áp suất đường ống, áp suất môi chất, áp suất điều khiển thủy lực và giới hạn của bộ truyền động để đảm bảo độ bền khi sử dụng.

Van cầu thủy lực có thể điều khiển từ xa không?

Câu trả lời là Có, van có thể kết hợp với hệ thống điều khiển trung tâm từ xa giúp theo dõi, kiểm soát và thay đổi trạng thái van từ xa nhanh chóng, chính xác mà không cần đến trực tiếp vị trí lắp đặt.

Van cầu thủy lực khác van cầu khí nén như thế nào?

2 dòng van này có điểm khác biệt chính chủ yếu dựa vào bộ phận truyền động tạo lực đóng mở. Trong đó, van cầu thủy lực hoạt động dựa vào áp suất dầu/chất lỏng thủy lực và van cầu khí nén hoạt động dựa vào nguồn năng lượng khí nén. Dưới đây là bảng so sánh nhanh:

Tóm lại, van cầu thủy lực là dòng van cầu vận hành tự động với khả năng hoạt động an toàn và độ chính xác cao. Hy vọng những thông tin chia sẻ trên đây của Tuấn Hưng Phát Valve đã mang đến nhiều kiến thức hữu ích và đơn giản trong việc lựa chọn thiết bị phù hợp!
