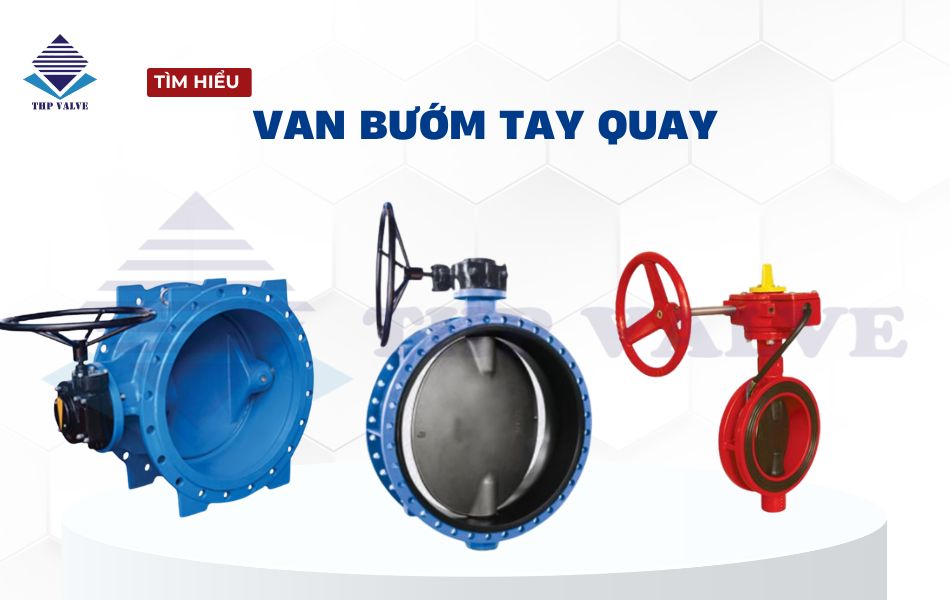

Van bướm tay quay

Sản phẩm van bướm tay quay là dòng van bướm đóng mở dòng nước khi điều khiển hoạt động van bằng tay quay vô lăng. Để vận hành van, bộ phận đĩa và trục sẽ tiếp nhận lực truyền động thông qua hộp số trợ lực gắn trên thân van.

Sản phẩm van bướm tay quay chính hãng

Van bướm tay quay được gọi bằng tên tiếng anh đầy đủ là Butterfly Valve Gear Type. Được lắp đặt cho hệ thống đường ống lớn với nhiệm vụ đóng mở dòng chảy, điều tiết lưu lượng di chuyển trong ống.

Dưới tác động của tay quay vô lăng liên kết với thanh trụ làm bằng chất liệu thép không gỉ, bộ phận đĩa van nằm giữa đường ống có thể quay quanh trục của nó. Xoay tay quay vô lăng, đĩa sẽ tịnh tiến các góc từ 0 độ đến 90 độ (tương ứng chiều của đĩa van sẽ vuông góc hoặc song song chiều dòng chảy).

Sử dụng van bướm tay quay trong ngành công nghiệp đang rất được yêu thích. Bởi vì, khi lắp đặt điều chỉnh lưu lượng chất lỏng, chất khí đều mang đến hiệu quả cao.

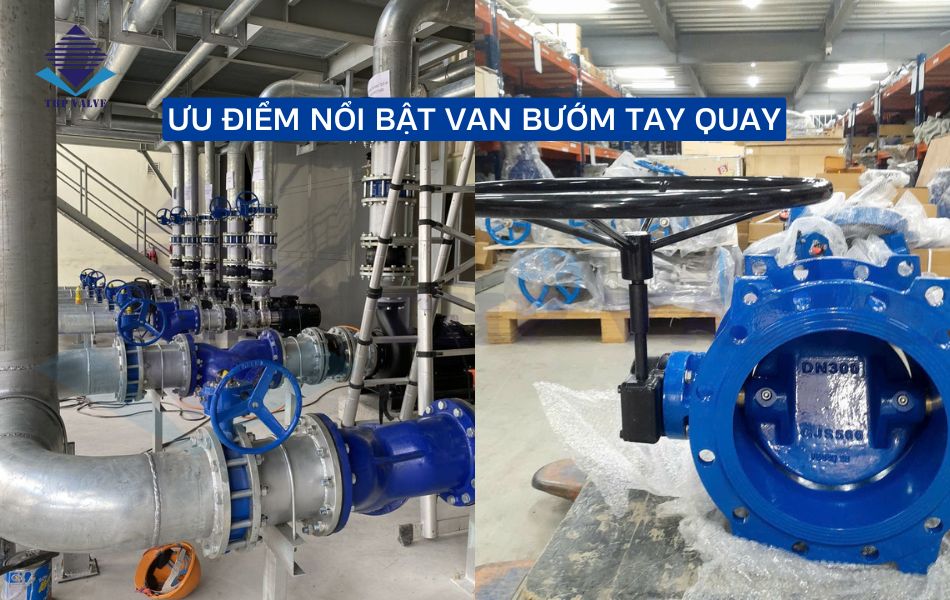

Ưu điểm của van bướm tay quay

Những ưu điểm nổi bật, tạo nên vị thế cho dòng van bướm tay quay vô lăng:

+ Tiết kiệm chi phí đầu tư với giá thành sản phẩm không lớn.

+ Thao tác đóng mở van dễ dàng, thực hiện nhanh trong thời gian ngắn.

+ Sản xuất bởi dây chuyền công nghệ hiện đại, đảm bảo thiết kế nhỏ gọn và trọng lượng nhẹ, dễ lắp đặt hoặc tháo rời.

+ Độ bền của van với tuổi thọ cao, sản xuất bằng vật liệu chất lượng như: inox, gang, thép.

+ Kích cỡ đường ống đa dạng, thích hợp lắp đặt cho nhiều hệ thống và nhà máy lớn.

Thông tin sản phẩm van bướm tay quay

Hiện tại, sản phẩm van bướm tay quay do Tuấn Hưng Phát Valve cung cấp có chất lượng cao và giá thành hợp lý. Nhận được sự yêu thích và nhiều đánh giá cao từ khách hàng đã từng sử dụng. Chúng ta cùng tìm hiểu một vài thông số kỹ thuật của van buom tay quay nhé:

+ Chất liệu van: inox 304, inox 316, gang, nhựa

+ Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200

+ Kiểu điều khiển: vô lăng – tay quay

+ Nhiệt độ tối đa: 180 độ C

+ Áp suất làm việc: 16bar

+ Kiểu lắp đặt: wafer

+ Thương hiệu: Wonil

+ Xuất xứ: Hàn Quốc

+ Chế độ bảo hành: 12 tháng.

Cấu tạo và nguyên lý hoạt động van bướm tay quay

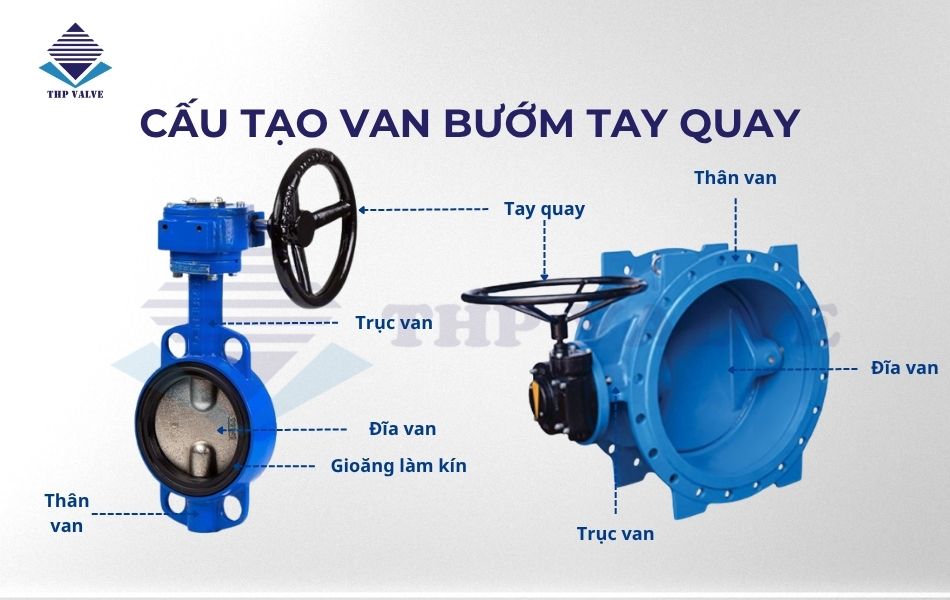

Cấu tạo của van bướm tay quay

Tương tự các loại van bướm trên thị trường, cấu tạo của van bướm tay quay gồm 5 bộ phận chính:

• Thân van: chất liệu có thể dùng để sản xuất thân van như gang, inox, nhựa. Khuôn đúc thân van hình tròn, xung quanh bộ phận thân có nhiều lỗ định vị, dùng bulong hoặc đai ốc luồn qua lỗ để cố định van với đường ống.
• Đĩa van: có hình dáng cánh bướm chế tạo bằng kim loại hoặc nhựa. Đĩa van liên tục tiếp xúc với dòng lưu chất, điều chỉnh khối lượng dòng lưu chất di chuyển qua van bằng tay quay. Sử dụng loại đĩa này, bạn có thể kiểm soát cả môi trường nước thải và môi trường nước sạch.
• Trục van: là trung gian giữa bộ phận tay quay và bộ phận đĩa van. Sản xuất bằng chất liệu kim loại cao cấp, có 2 đầu đối xứng theo phương thẳng đứng.
• Gioăng làm kín: làm bằng chất liệu mềm như cao su EPDM, Teflon PTFE. Bộ phận gioăng làm tăng độ kín cho van, ngăn chặn rò rỉ lưu chất ra ngoài. Thông thường, gioăng được đúc liền vào thân nhằm mục đích đạt độ kín khít cao nhất.
• Tay quay (hay vô lăng): là bộ phận điều khiển gắn cố định trên thân van. Cùng với hộp số trợ lực thì tay quay vô lăng thao tác đóng mở van nhẹ nhàng.

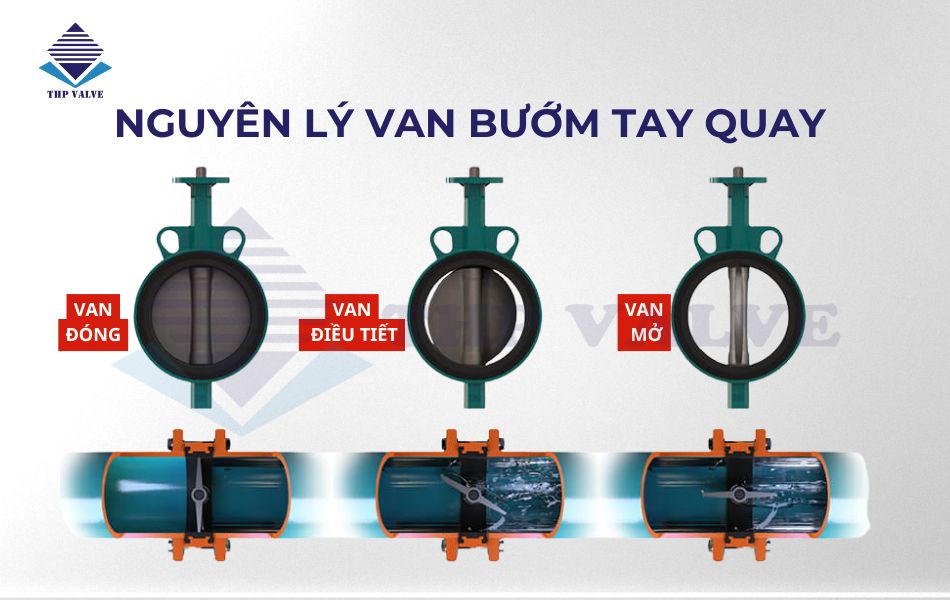

Nguyên lý hoạt động của van bướm tay quay

Nhà sản xuất xây dựng 2 loại vận hành chính:

+ Van đóng hoàn toàn với góc mở bằng 0 độ, dòng lưu chất bị chặn đứng lại, không thể di chuyển.

+ Van mở hoàn toan với góc mở bằng 90 độ, khối lượng đi qua van đạt giá trị lớn nhất.

Ngoài ra, bạn vẫn có thể điều chỉnh khối lượng dòng chảy qua van tùy theo góc quay khác nhau. Với cách điều tiết này, nhà sản xuất không khuyến khích thực hiện, vì như thế làm ảnh hưởng đến tuổi thọ van.

Lắp đặt van bướm tay quay

Nhờ lắp thêm hộp số trợ lực, giúp điều khiển đóng mở của van dễ dàng hơn so với van bướm tay gạt. Bạn có thể lắp van bướm tay quay ở không gian làm việc hẹp bằng kết nối mặt bích hoặc kết nối wafer.

+ Van bướm tay quay lắp bích được kết nối theo các tiêu chuẩn mặt bích: DIN, JIS, BS, ANSI.

+ Van bướm tay quay kiểu wafer là kiểu liên kết giữa van và ống thông dụng nhất hiện nay. Được lắp đặt chắc chắn, an toàn bằng nhiều tiêu chuẩn khác nhau.

Muốn lắp đặt van bướm tay quay, khách hàng nên kiểm tra lưu chất hoạt động trên hệ thống để lựa chọn lắp van chất liệu inox, chất liệu gang phù hợp.

Van bướm tay quay inox

Làm việc tốt trong nhiều môi trường khi có khả năng chịu nhiệt độ cao, chịu áp suất cao. Là một trong các sản phẩm độc quyền chính hãng mà Tuấn Hưng Phát Valve phân phối nên giá thành có tính cạnh tranh cao so với thị trường.

Van bướm tay quay gang

Thân gang được sơn phủ lớp sơn epoxy dày, cao cấp đảm bảo khả năng chống lại sự ăn mòn từ môi trường bên ngoài tác động vào. Van làm bằng chất liệu gang dễ gia công, giá thành cũng rẻ hơn so với các sản phẩm khác trong cùng phân khúc.

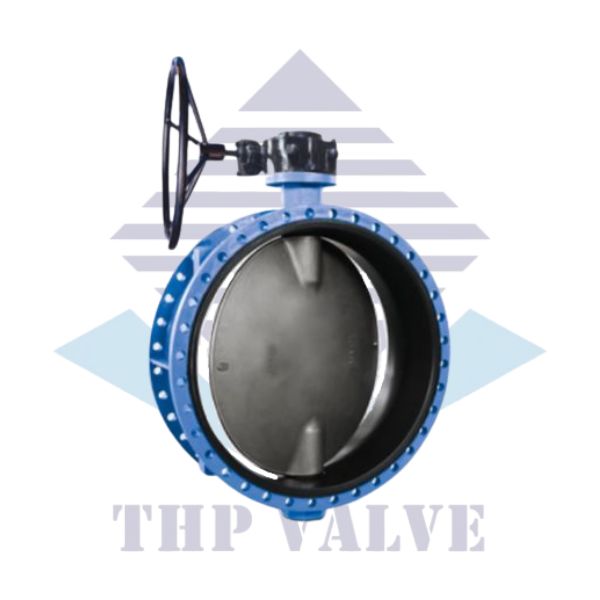

Hình ảnh van bướm tay quay chụp thực tế

Ứng dụng van bướm tay quay trong công nghiệp

Van bướm tay quay hay còn gọi là van bướm vô lăng thường được ứng dụng cho các hệ thống đường ống lớn trong ngành công nghiệp. Dưới sự hỗ trợ của hộp số trợ lực, người vận hành không gặp khó khắn khi điều khiển van. Những ưu điểm cũng giúp khách hàng chú ý và lựa chọn sử dụng nhiều hơn.

Hiện nay đang có một số hệ thống lắp đặt như:

+ Môi trường chế biến dược phẩm, thực phẩm.

+ Hệ thống dẫn dầu khí, dầu mỏ.

+ Hệ thống cung cấp nước sạch.

+ Hệ thống xử lý nước thải công nghiệp, dân dụng.

Nếu quý khách hàng có nhu cầu lắp đặt van bướm tay quay, van bướm tay gạt, van điều khiển điện vui lòng liên hệ theo thông tin chi tiết bên dưới. Nhân viên sẽ hỗ trợ, tư vấn sản phẩm phù hợp nhất cho bạn.
