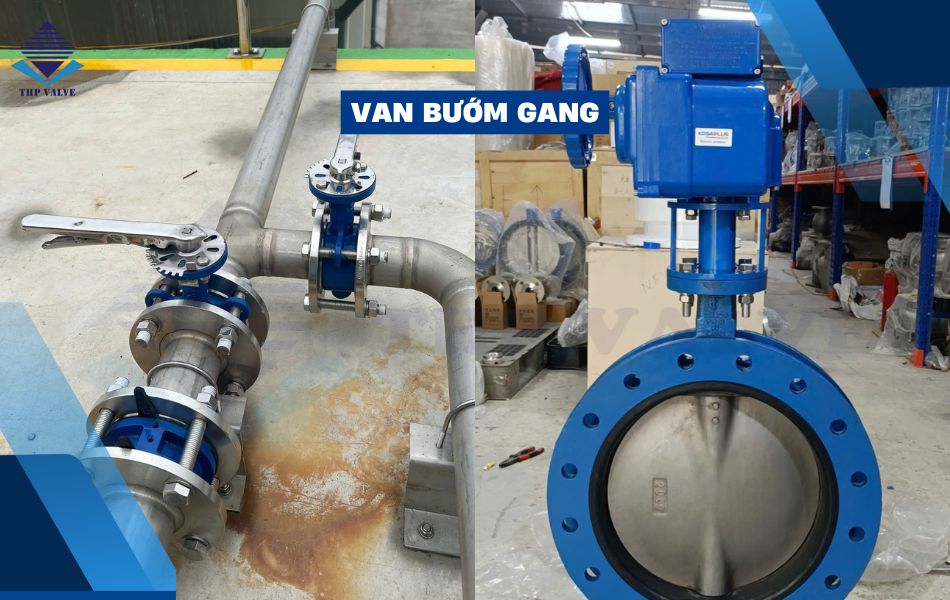

Van bướm gang là gì? Phân loại theo thiết kế và kiểu vận hành

Van bướm gang là thiết bị quan trọng trong việc điều tiết, kiểm soát lưu lượng dòng chảy nước, lưu chất trong các hệ thống đường ống cấp thoát nước, bơm, công nghiệp sản xuất. Là dòng van khá phổ biến trên thị trường nhưng không phải ai cũng biết rõ van bướm thân gang là gì, có những loại nào phổ biến và điểm đặc biệt hiện nay. Cùng Tuanhungphatvalve khám phá ngay bài viết sau nhé!

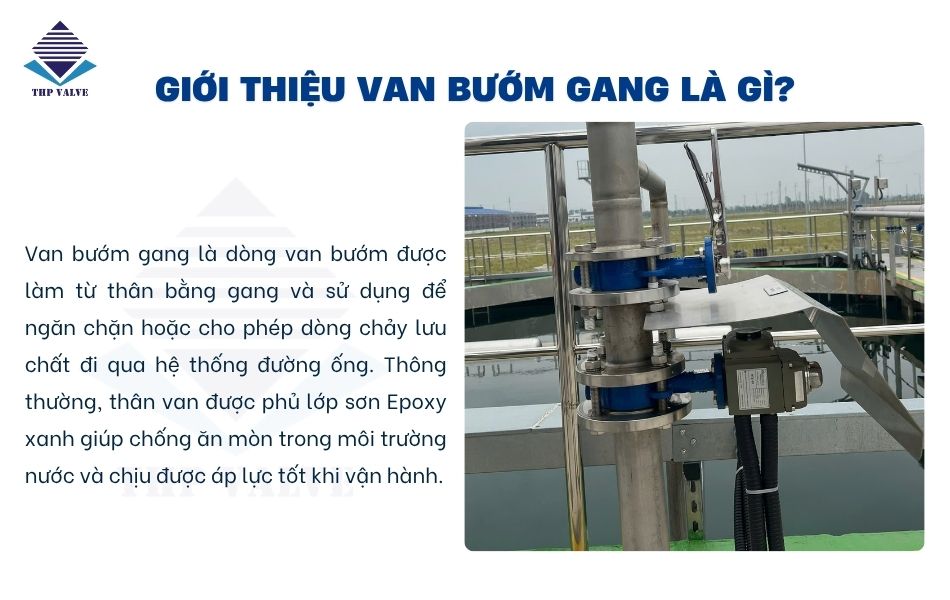

Tìm hiểu van bướm gang là gì?

Van bướm gang là dòng van bướm được làm từ thân bằng gang và sử dụng để ngăn chặn hoặc cho phép dòng chảy lưu chất đi qua hệ thống đường ống. Thông thường, thân van được phủ lớp sơn Epoxy xanh giúp chống ăn mòn trong môi trường nước và chịu được áp lực tốt khi vận hành.

Hiện nay, van bướm gang còn được gọi là van cánh bướm gang, van bướm thân gang và sở hữu cơ chế vận hành tương tự cánh bướm cùng kiểu dáng nhỏ gọn. Do đó, sản phẩm giúp tiết kiệm diện tích khi lắp đặt và khả năng đóng mở, điều tiết nhanh chóng.

Sở hữu khả năng chịu nhiệt có thể lên tới 130 độ C, áp lực vận hành linh hoạt như PN10, PN16, PN25,… và dải kích thước rộng từ DN40 đến DN1600 nên van bướm gang cho phép hoạt động chính xác, ổn định trong nhiều hệ thống đường ống quy mô nhỏ đến lớn.

Đặc biệt, van bướm thân gang sử dụng nhiều kiểu kết nối từ wafer, lug đến mặt bích với độ kín khít cùng giá thành linh hoạt nên sản phẩm hiện đang được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, bơm nước, hóa chất nhẹ,…

Bảng thông số kỹ thuật van cánh bướm gang

Dưới đây là bảng thông số làm việc chung của van bướm gang giúp bạn đọc dễ dàng hơn trong việc tham khảo và lựa chọn thiết bị phù hợp với thông số vận hành hệ thống:

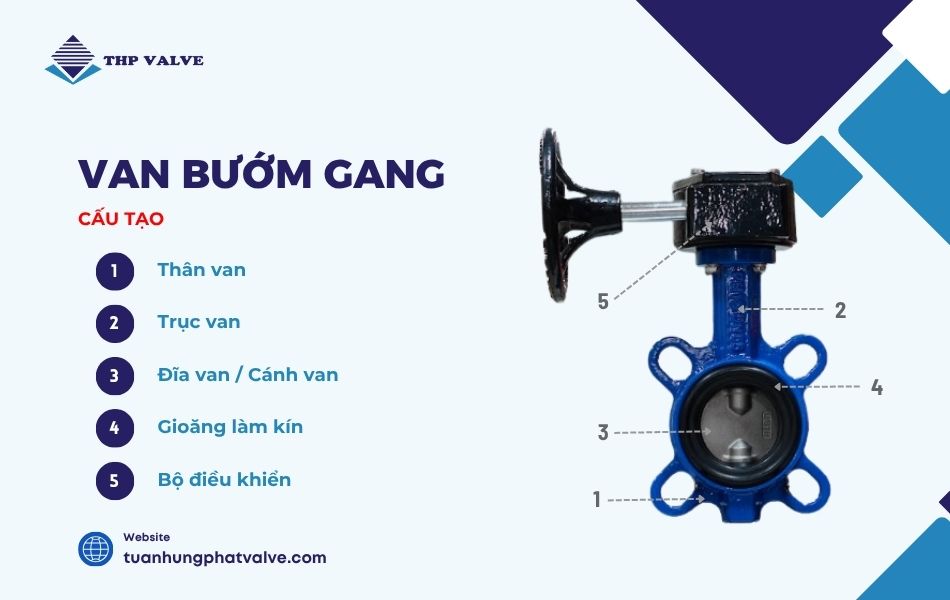

Cấu tạo chính của van bướm thân gang

Van bướm chất liệu gang có cấu tạo đơn giản và tương tự như các dòng van bướm thông thường. Trong đó, van bướm thân gang cánh inox là cấu hình khá phổ biến và được thiết kế bao gồm 5 bộ phận cơ bản như sau:

• Thân van: Với phần thân làm bằng gang có nhiệm vụ bảo vệ các bộ phận bên trong và tạo liên kết giữa van và đường ống nên bộ phận này có thể sử dụng kiểu kết nối wafer, lug hoặc mặt bích.
• Trục van: Có nhiệm vụ truyền chuyển động từ bộ phận điều khiển đến đĩa van giúp đĩa van xoay quanh trục để thực hiện quá trình vận hành theo yêu cầu. Thông thường, trục van được làm từ inox hoặc thép có khả năng chịu áp lực lớn.
• Đĩa van: Được làm bằng inox và thực hiện chức năng đóng mở đường ống khi nhận lực từ trục và bộ điều khiển. Cho nên van bướm thân gang đĩa inox có khả năng chống ăn mòn tốt, độ bền cao.
• Gioăng làm kín: Đây là bộ phận được thiết kế giữa đĩa và thân van giúp tạo độ kín khi van đóng, hạn chế rò rỉ lưu chất khi vận hành. Đặc biệt, gioăng làm kín thường làm từ EPDM, NBR, PTFE, Viton,… có khả năng chịu nhiệt, áp lực khác nhau theo từng nhu cầu.
• Bộ điều khiển: Bộ phận này thực hiện quá trình điều khiển hoạt động của van và có thể điều khiển trực tiếp bằng tay gạt, tay quay hoặc điều khiển tự động dựa vào bộ điều khiển điện hoặc khí nén.

Các loại van bướm gang theo thiết kế và kiểu vận hành

Van bướm thân gang hiện được sản xuất với nhiều thiết kế và phương thức vận hành nhằm đáp ứng nhiều yêu cầu hoạt động của từng hệ thống. Dưới đây là những loại phổ biến trên thị trường:

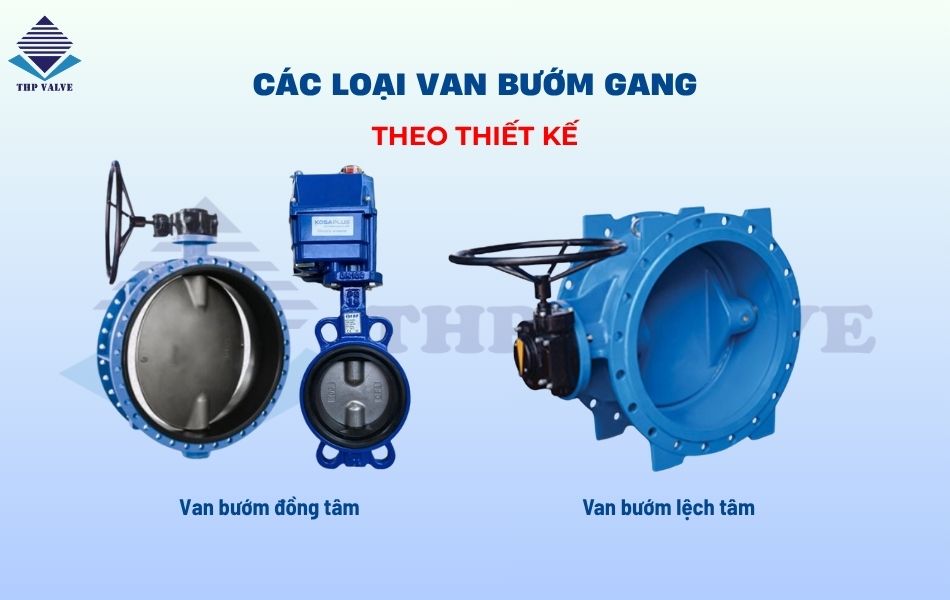

Phân loại theo thiết kế

• Van bướm gang đồng tâm: Đây là dòng van phổ biến với thiết kế trục van nằm cùng tâm với đường ống và tâm của đĩa van nên sản phẩm có kích thước nhỏ gọn, dễ lắp đặt. Với khả năng chịu áp lực trung bình nên van bướm đồng tâm gang thường có kích thước từ DN50 đến DN600.
• Van bướm gang lệch tâm: Được thiết kế với trục van lệch khỏi tân đãi hoặc tâm đường ống tùy cấu hình nên sản phẩm giúp giảm ma sát giữa đĩa van và gioăng khi đóng/mở, điều tiết. Nhờ vậy, van bướm lệch tâm gang đảm bảo độ kín tốt, chịu áp lực lớn và dải kích thước rộng từ DN50 đến DN1600.

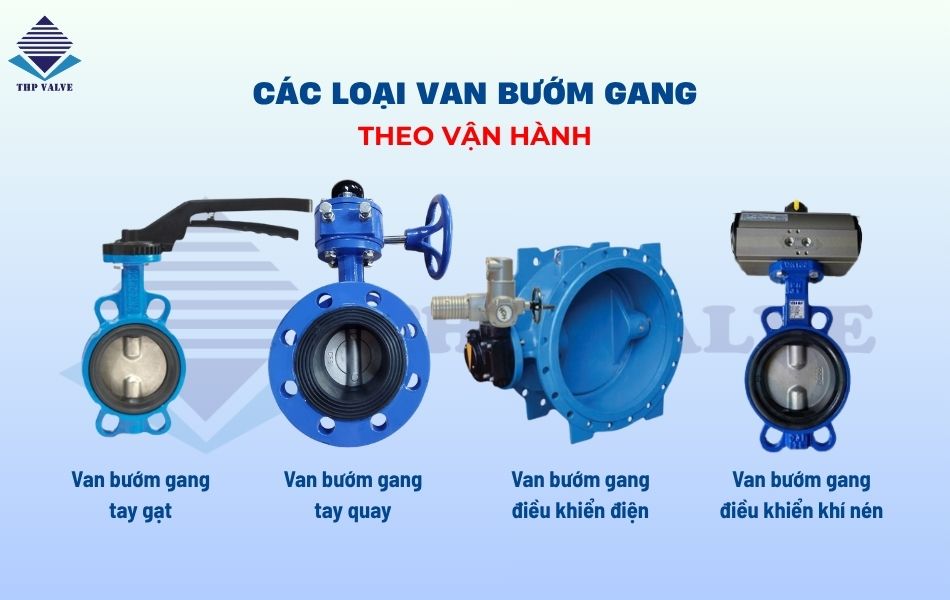

Phân loại theo vận hành

• Van bướm gang tay gạt: Với kiểu vận hành phổ biến nhờ bộ điều khiển tay gạt đơn giản, cách vận hành nhanh và giá thành thấp cùng kích thước từ DN40 đến DN600 nên phù hợp trong hệ thống đường ống vừa và nhỏ, áp lực vận hành thấp.
• Van bướm gang tay quay: Được trang bị bộ điều khiển bằng tay quay có hộp số trợ lực giúp giảm lực khi đóng, mở hoặc điều tiết đường ống. Đặc biệt, nhờ lực vận hành nhẹ nhàng nên dạng vận hành này phù hợp trong đường ống áp lực lớn, quy mô trung bình lớn.
• Van bướm gang điều khiển điện: Dòng van này được thiết kế tích hợp với bộ điều khiển điện cho phép điều khiển van thông qua tín hiệu điện từ xa nên sản phẩm thường dùng nguồn điện cấp từ 24V, 220V hay 380V. Sở hữu khả năng tự động, chính xác cao nên phù hợp trong hệ thống hiện đại hóa như thực phẩm, dược phẩm, công nghiệp sản xuất.
• Van bướm gang điều khiển khí nén: Sản phẩm sử dụng bộ điều khiển khí nén và hoạt động dựa vào áp lực khí nén tác động thường từ 3-8bar giúp kiểm soát đường ống chính xác, nhanh chóng chỉ trong khoảng 1 đến 3 giây. Với nguồn khí nén vận hành an toàn trong môi trường cháy nổ, phổ biến như hóa chất, nhiệt điện, xăng dầu,…

=> Khám phá ngay danh mục van bướm để tìm hiểu thêm các mẫu van bướm gang chất lượng và tham khảo thêm các dòng van bướm inox, van bướm nhựa,…

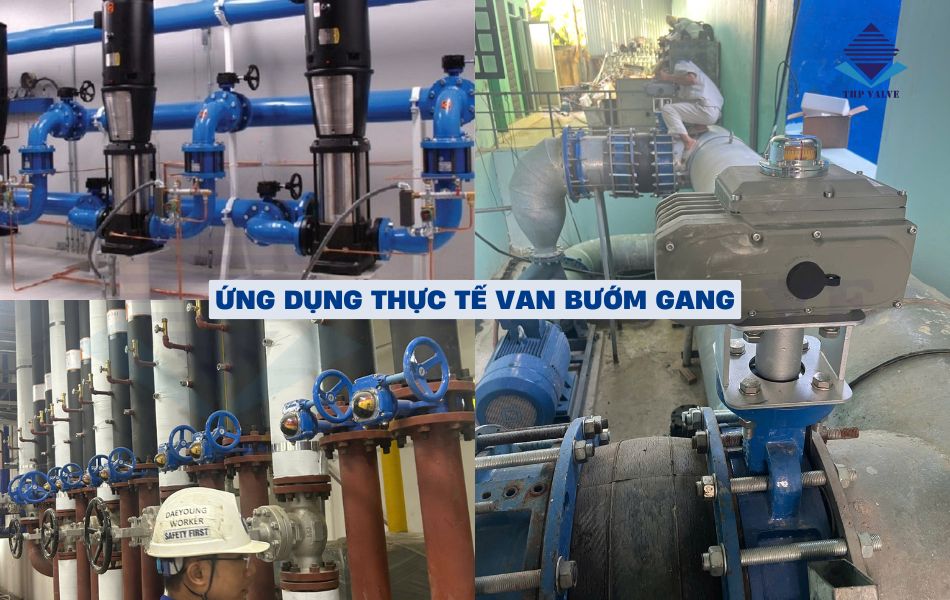

Ứng dụng chính của van bướm thân gang

Các sản phẩm van bướm gang thường được sử dụng rộng rãi nhờ thiết kế đa dạng, giá thành phải chăng cùng nhiều ưu điểm đặc biệt. Những lĩnh vực ứng dụng tiêu biểu có thể kể đến như:

• Sử dụng van để đóng mở, điều tiết hoặc cô lập trong các tuyến ống cấp nước sạch, nước sinh hoạt trong các nhà máy cấp nước dân dụng, công nghiệp, khu dân cư, tòa nhà,….
• Ứng dụng tại các hệ thống phòng cháy chữa cháy, hệ thống HVAC để kiểm soát dòng nước tới các tuyến ống chữa cháy, bơm hoặc tuyến ống phục vụ trong việc điều hòa và thông gió.
• Lắp đặt van bướm thân gang cánh inox tại các nhà máy sản xuất, dây chuyền công nghiệp hóa chất nhẹ, luyện kim, dệt nhuộm, sản xuất bột giấy,…
• Trong các hệ thống xử lý nước thải, công trình tiêu úng ao hồ, sông suối,…
• Đóng vai trò quan trọng trong các hệ thống tưới tiêu, hệ thống nông nghiệp, cảnh quan công cộng,…

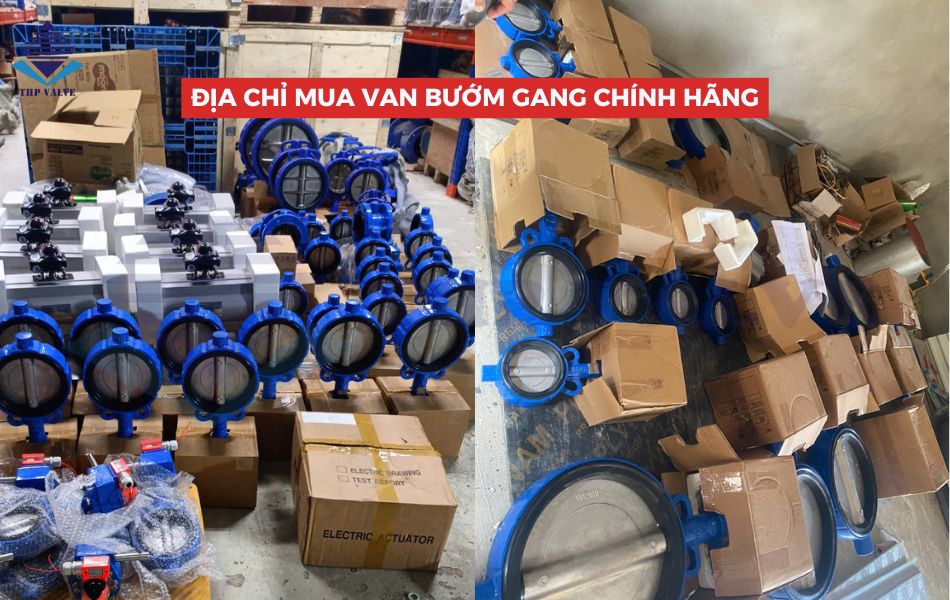

Báo giá van bướm gang và nơi bán đáng tin cậy tại Việt Nam

Giá van bướm gang có nhiều mức khác nhau và mỗi một thương hiệu, kích thước hay kiểu dáng thiết kế sẽ có giá thành riêng. Mức giá của dòng van này có thể giao động từ 300.000 đồng đến hơn 100.000.000 đồng và khách hàng có thể tham khảo theo từng kích thước ở bảng dưới đây:

Lưu ý: Vui lòng liên hệ trực tiếp Hotline 0961.694.858 để được báo giá van bướm gang chi tiết từng model nhé~

Tự hào với hơn 17 năm hoạt động trong lĩnh vực van công nghiệp và đã lắp đặt hơn 2000+ mẫu van bướm gang cho công trình, dự án trên khắp tỉnh, thành phố của Việt Nam, Tuấn Hưng Phát Valve là địa chỉ đáng tin cậy mà Quý khách hàng không thể bỏ qua. Tại đây, chúng tôi sở hữu nhiều dòng van nổi tiếng, chất lượng như FAF Thổ Nhĩ Kỳ, Wonil Hàn Quốc, AVK Đan Mạch, Shinyi Đài Loan,…

Đặc biệt, Tuanhungphatvalve luôn có chính sách bảo hành chính hãng – hỗ trợ lỗi 1 đổi 1 theo đúng quy định của nhà cung cấp, đồng thời các sản phẩm van bướm thân gang luôn có đầy đủ chứng chỉ nhập khẩu. Cho nên, khách hàng có thể yên tâm về chất lượng sản phẩm trước và sau khi mua của chúng tôi.

Ngoài ra, nhờ quy mô kho hàng lên tới 12000m2 và sẵn tại kho số lượng lớn với đầy đủ mẫu mã, kích thước từ DN40 đến DN600 hoặc lớn hơn theo yêu cầu. Chính vì thế, Tuấn Hưng Phát Valve luôn sẵn sàng cung cấp sản phẩm cho khách hàng nhanh chóng, cam kết giao hàng toàn quốc và chuẩn tiến độ.

Để được tư vấn kỹ hơn về dòng van bướm thân gang đĩa inox và nhận báo giá ưu đãi, hình ảnh sản phẩm thực tế tại kho, vui lòng liên hệ tới Hotline 0961.694.858 nhé!

Vậy là, Tuấn Hưng Phát Valve đã chia sẻ những thông tin cơ bản về van bướm gang và các loại phổ biến trên thị trường, giúp bạn đọc hiểu rõ hơn cũng như có thêm kinh nghiệm trong việc lựa chọn sản phẩm phù hợp. Đừng quên cập nhật kênh Tin Tức của chúng tôi thường xuyên để có thêm nhiều kiến thức hữu ích về van bướm nói riêng và van công nghiệp nói chung nhé!
