Đôi nét về van bướm
Van bướm hay còn gọi là van cánh bướm, sản phẩm có tên tiếng anh là Butterfly Valve. Đây là dòng van công nghiệp được sử dụng để điều tiết hoặc kiểm soát hoạt động đóng mở của lưu chất trong hệ thống đường ống giúp hệ thống vận hành hiệu quả, an toàn và chính xác.
Sở dĩ van bướm có tên gọi như vậy thì thiết kế bên ngoài và cách vận hành của sản phẩm tương tự như con bướm. Với kiểu dáng phần đĩa van giống như bộ phận cánh của bướm còn phần thân và trục van đóng vai trò như thân bướm. Do đó, sản phẩm có cấu tạo gọn nhẹ và tiết kiệm diện tích khi lắp đặt, phù hợp tại các hệ thống có không gian hạn hẹp.

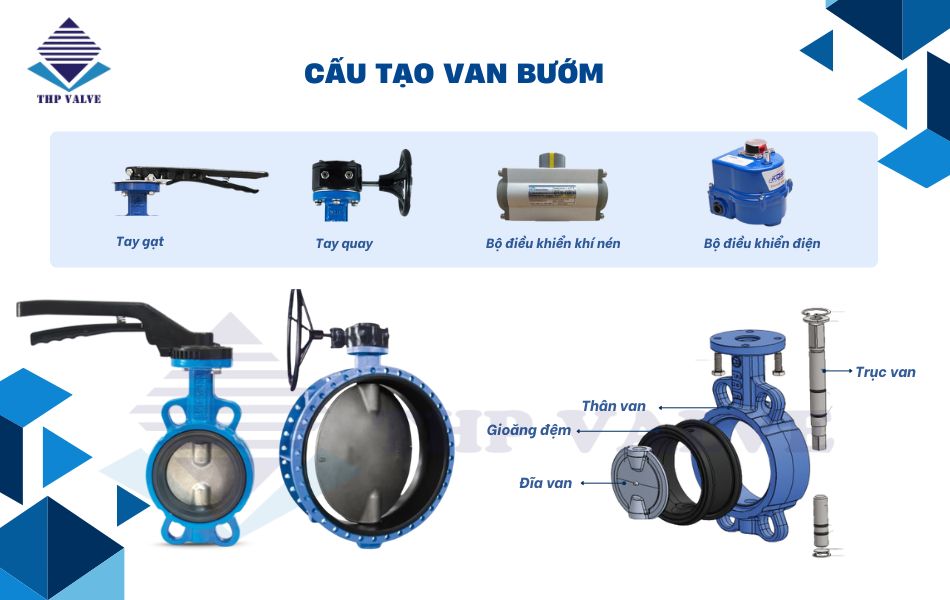

Cấu tạo
Cấu tạo của van cánh bướm khá đơn giản và được cấu tạo từ 5 bộ phận chính như sau:
– Thân van: Bộ phận kết nối trực tiếp với đường ống và được làm từ chất liệu thép, gang, inox hoặc nhựa với khả năng chịu lực tốt, phù hợp trong từng môi trường lắp đặt, sử dụng khác nhau.
– Trục van: Đây là bộ phận nằm bên trong thân van và trung gian nhận lực từ bộ điều khiển tác động đến đãi van để phục vụ nhu cầu vận hành. Trục van thường làm thép hoặc thép không gỉ với khả năng chịu lực tốt.
– Đĩa van: Đóng vai trò quan trọng và nằm hoàn trong trong dòng chảy lưu chất, đĩa van thực hiện nhiệm vụ đóng mở hoặc điều tiết lưu chất dựa theo yêu cầu từ bộ điều khiển.
– Gioăng làm kín: Bộ phận này giúp gia tăng độ kín khít khi vận hành van và hạn chế tình trạng rò rỉ khi vận hành. Gioăng làm kín thường được làm từ cao su hoặc nhựa với khả năng chịu nhiệt, chống rung linh hoạt.
– Bộ phận điều khiển: Đây là bộ phận điều khiển trực tiếp hoạt động của van bướm và phổ biến với các kiểu vận hành như tay gạt, tay quay, điều khiển điện, điều khiển khí nén. Trong đó, phương thức điều khiển tự động có thể điều khiển từ xa nhanh chóng, chính xác cao nhưng chi phí tương đối cao so với phương thức thủ công.

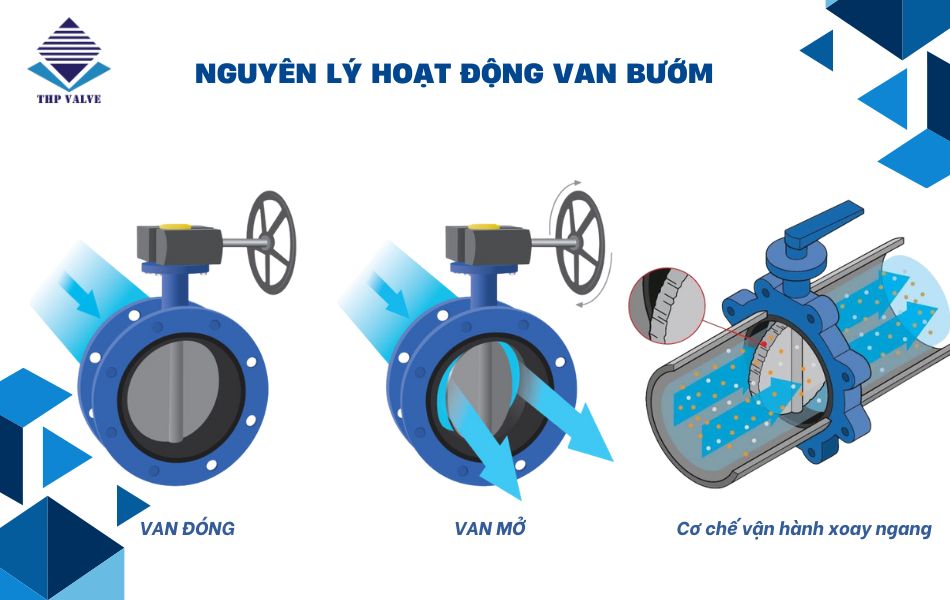

Nguyên lý hoạt động
Van bướm có nguyên lý hoạt động dựa trên sự xoay trục của đĩa van và góc xoay ngang từ 0 đến 90 độ. Khi người vận hành tác động vào bộ điều khiển, trục van sẽ xoay và kéo theo đĩa van xoay theo một góc nhất định.
Do đó, khi đĩa van ở vị trí 0 độ (vuông góc với dòng chảy), van ở trạng thái đóng hoàn toàn và ngăn dòng chảy đi qua. Và khi đĩa van ở vị trí 90 độ (song song với dòng chảy), van ở trạng thái mở hoàn toàn và cho phép dòng chảy đi qua. Ngoài ra, với các góc ở khác từ 5 đến 85 độ thì van đang điều tiết dòng chảy và áp suất theo nhu cầu sử dụng.
Thông số kỹ thuật van bướm
Tùy vào từng model và thương hiệu van bướm sẽ có thông số kỹ thuật khác nhau, sau đây là một số thông số cơ bản bạn cần chú ý khi lựa chọn sản phẩm:
– Kích thước: DN40 – DN2000
– Chất liệu thân van: Gang, thép, inox, nhựa,…
– Chất liệu gioăng làm kín: Cao su, EPDM, Teflon,…
– Áp lực làm việc: Tối đa PN40
– Nhiệt độ hoạt động: Tối đa 220 độ C
– Kiểu kết nối: Mặt bích, Wafer, Lug
– Kiểu vận hành: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
– Ứng dụng: Nước, chất lỏng, dầu khí, hóa chất, hơi, xăng dầu, khí gas,…
– Thương hiệu: FAF, KSB, Genebre, Wonil, AUT, Shinyi…
– Xuất xứ: Thổ Nhĩ Kỳ, Đức, Tây Ban Nha, Đài Loan, Hàn Quốc, Malaysia,…
Phân loại các dòng van bướm phổ biến trên thị trường
Có nhiều mẫu van bướm trên thị trường để giúp Quý khách hàng dễ dàng hơn trong việc lựa chọn sản phẩm đáp ứng nhu cầu và đem đến hiệu quả vận hành tối ưu. Dựa vào các tiêu chí cơ bản như thiết kế thân van, kết nối, vận hành và chất liệu có thể chia van bướm thành các dòng sau:

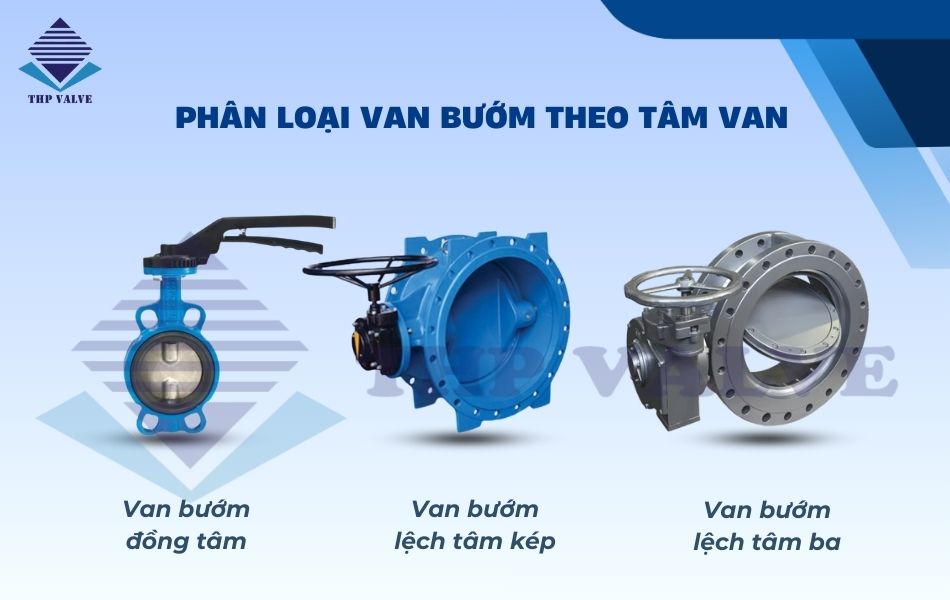

Phân loại theo thiết kế tâm van
– Van bướm đồng tâm: Đây là dòng van cơ bản và phổ biến nhất với phần trục, đĩa van nằm trên cùng 1 tâm nên khi đóng mở đĩa van xoay quanh tâm trục. Với cấu tạo đơn giản và giá thành và khả năng chịu áp lực, nhiệt độ trung bình khá nên sản phẩm được sử dụng rộng rãi hiện nay.
– Van bướm lệch tâm kép: Được thiết kế trục van lệch khỏi tâm đĩa van và thân van, dòng van này giúp giảm ma sát trong quá trình đóng mở và phù hợp trong hệ thống áp lực cao, yêu cầu độ kín khít tốt. Phổ biến trong hệ thống công nghiệp, dân dụng quy mô lớn.
– Van bướm lệch tâm ba: Thuộc phiên bản cao cấp với 3 điểm lệch tâm gồm trục van lệch khỏi thân, lệch khỏi đĩa và bề mặt làm kín hình nón. Thiết kế này giúp loại bỏ hoàn toàn ma sát khi đóng mở và đảm bảo độ kín khít tuyệt đối, chịu áp suất và nhiệt độ cực cao. Do đó, thiết bị là lựa chọn tối ưu trong ngành công nghiệp nặng, hóa chất,…

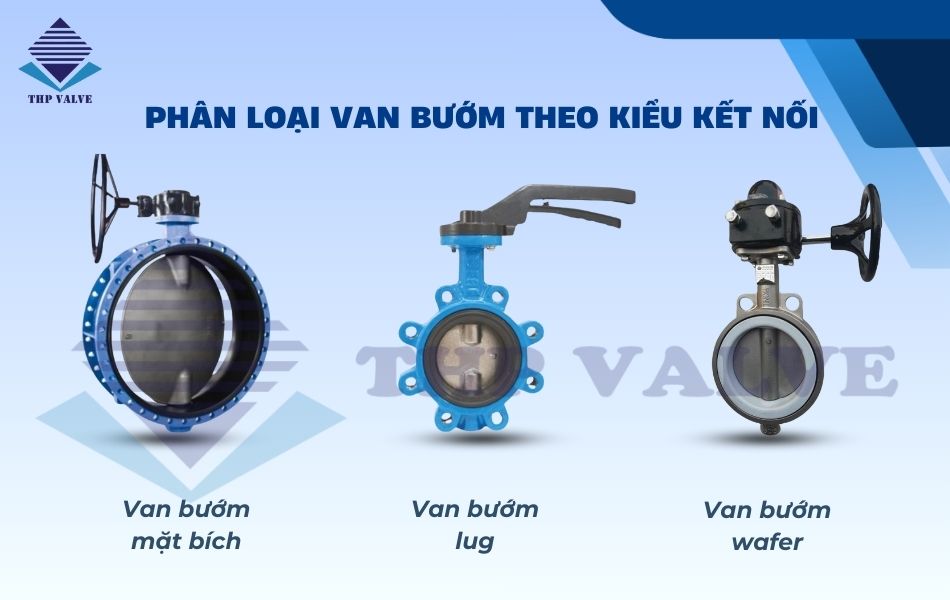

Phân loại theo kiểu kết nối
– Van bướm mặt bích: Đây là kiểu kết nối chắc chắn với độ kín khít tốt nhất và phù hợp trong các hệ thống có áp lực lớn, yêu cầu chống rò rỉ cao. Dòng thân van này có 2 mặt bích ở 2 bên và kết nối thông qua bộ bulong và ốc vít riêng biệt.
– Van bướm lug: Hay còn gọi là kiểu kết nối tai bích với kiểu dáng tai bích gồm các lỗ khoan hoặc lỗ ren xung quanh thân van. Sản phẩm có độ kín khít tốt hơn dòng wafer nhưng dễ lắp đặt, bảo trì.
– Van bướm wafer: Còn được gọi là kiểu kết nối dạng kẹp và trên đỉnh thân van được đục các lỗ tròn chia đều cho 2 bên để sử dụng ốc cố định để định vị van. Loại van này khá phổ biến với độ kín khít vừa phải và mức giá phải chăng.

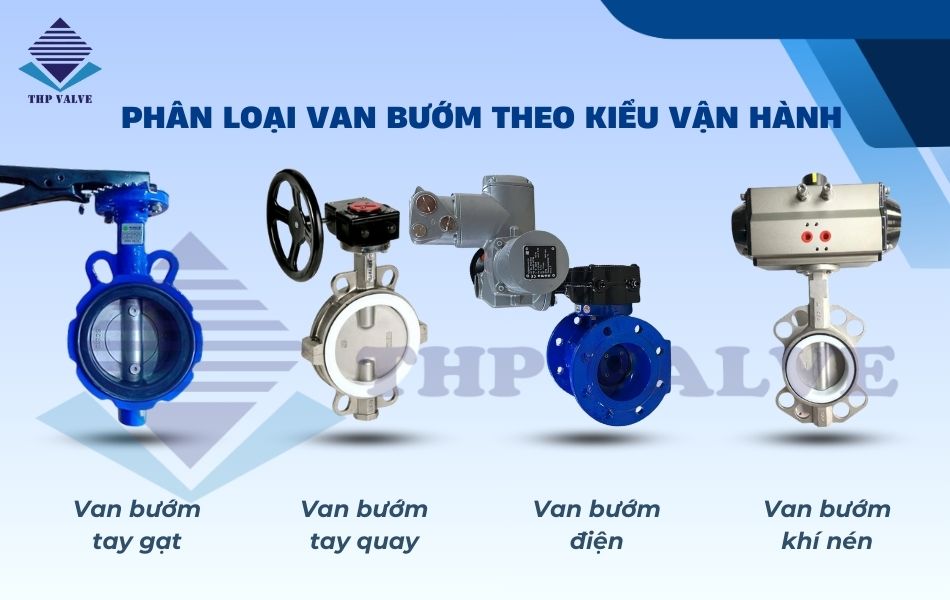

Phân loại theo kiểu vận hành
– Van bướm tay gạt: Với bộ điều khiển bằng tay gạt cơ học và phổ biến trên thị trường, kiểu tay gạt với góc xoay chỉ từ 0 đến 90 độ giúp thời gian vận hành nhanh chóng. Tuy nhiên, sản phẩm tốn khá nhiều sức lực khi sử dụng trong hệ thống công suất lớn, áp lực cao.
– Van bướm tay quay: Được trang bị với bộ phận điều khiển bằng tay quay có trợ lực và thường dùng trong hệ thống công suất cao, kích thước lớn nên thiết bị giúp quá trình vận hành nhẹ nhàng, không tốn nhiều sức lực.
– Van bướm điều khiển điện: Sử dụng nguồn điện áp 24V, 220V, 380V,… và kết nối với hệ thống trung tâm điều khiển từ xa giúp người vận hành điều khiển tự động đóng mở từ xa nhanh chóng. Giúp tiết kiệm thời gian và tăng hiệu quả sử dụng hệ thống, sản phẩm.
– Van bướm điều khiển khí nén: Hoạt động dựa vào bộ điều khiển khí nén và có tốc độ đóng mở nhanh chóng với độ chính xác cao, sản phẩm có thể điều tiết và kiểm soát lưu lượng linh hoạt mà không tốn sức lực.

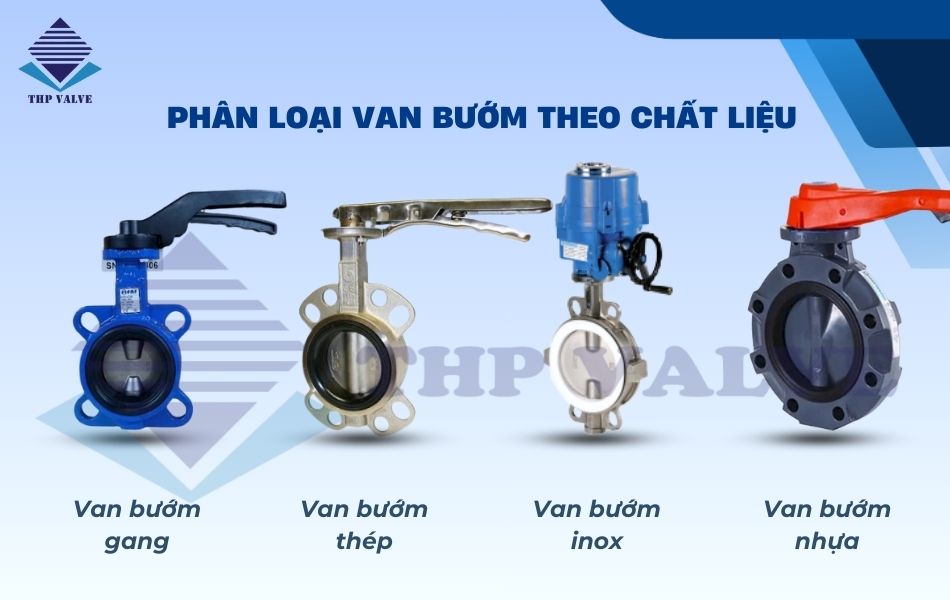

Phân loại theo chất liệu sử dụng
– Van bướm gang: Được làm hoàn toàn từ chất liệu gang và có độ bền cơ học tốt cùng mức giá hợp lý nên sản phẩm được sử dụng rộng rãi trong các hệ thống cấp thoát nước, nhà máy, xí nghiệp,…
– Van bướm thép: Dòng van này sở hữu khả năng chịu nhiệt và áp lực rất tốt nhưng có khả năng chống ăn mòn khá kém nên chuyên dùng trong môi trường khắc nghiệt như dầu nóng, khí nén, hơi nóng bão hòa,…
– Van bướm inox: Là chất liệu cao cấp nhất hiện nay độ ăn mòn, chịu nhiệt và áp lực rất tốt, đặc biệt an toàn vệ sinh cao nên sản phẩm thường dùng trong hệ thống sản xuất thực phẩm, dược phẩm, đồ uống, vi sinh, hóa chất,…
– Van bướm nhựa: Đây là loại van được là từ chất liệu nhựa như PVC, uPVC, cPVC, PP,… có khả năng chống ăn mòn rất tốt và trọng lượng nhẹ, mức giá rẻ. Do đó, sản phẩm giúp tiết kiệm chi phí trong hệ thống hóa chất, nước biển, axit,…

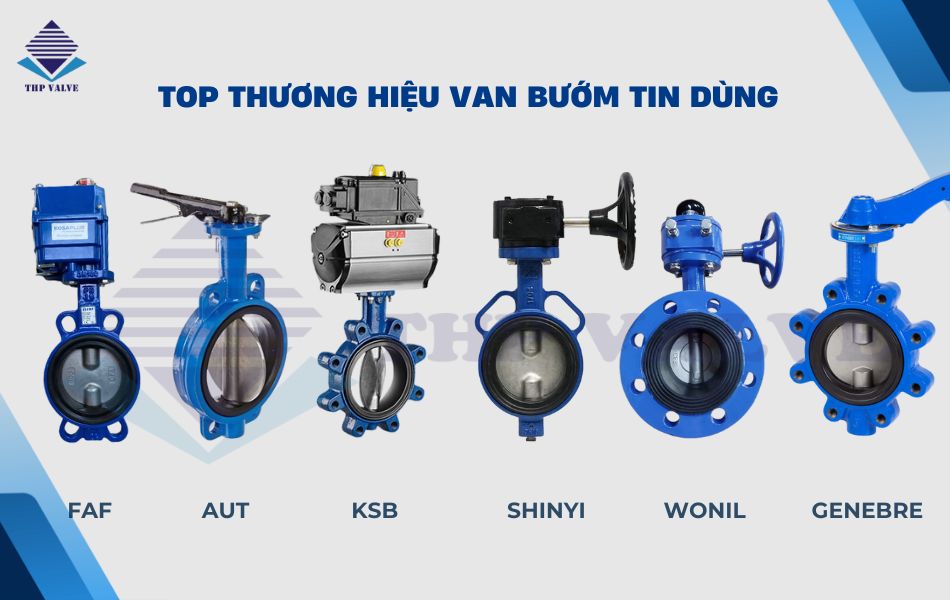

Dòng van bướm nào được ưa chuộng và đáng tin cậy?
Một số thương hiệu tiêu biểu van cánh bướm luôn được nhiều chuyên gia và dự án, công trình đánh giá cao trên thị trường hiện nay như:
Van bướm FAF Thổ Nhĩ Kỳ
Luôn thuộc Top thương hiệu van công nghiệp đáng tin cậy nhất trên thị trường, FAF có xuất xứ từ Thổ Nhĩ Kỳ được đánh giá cao về khả năng chịu áp lực, nhiệt độ và độ bền vượt tội. Dòng van bướm FAF được làm từ chất liệu chính là gang với 4 lớp gioăng làm kín chắc chắn, khả năng chống rò rỉ tốt và phù hợp trong nhiều môi trường khác nhau.
Thêm nữa, van cánh bướm FAF sở hữu đa dạng kiểu kết nối, kiểu vận hành từ phương thức cơ học đến phương thức tự động và có 2 dạng van chính là van bướm đồng tâm và van bướm đồng tâm. Do đó, sản phẩm có thể hoạt động ổn định, chính xác lâu dài trong môi trường áp suất cao, công nghiệp nặng.
Van bướm AUT Malaysia
AUT là thương hiệu van uy tín đến từ Malaysia và không còn quá xa lạ tại thị trường Việt với giá thành cạnh tranh nhưng chất lượng ổn định. Van cánh bướm AUT dễ lắp đặt và bảo trì và được ứng dụng rộng rãi trong hệ thống cấp thoát nước, công trình dân dụng, PCCC,…
Van bướm KSB Đức
Van cánh bướm KSB đến từ thương hiệu lâu đời Đức và nổi bật với độ chính xác cao. Sản phẩm được làm từ chất liệu chính là gang và inox cao cấp với khả năng chịu áp lực, nhiệt độ khắc nghiệt kết hợp với kiểu vận hành linh hoạt. Cho nên, van KSB thường dùng trong các lĩnh vực yêu cầu độ an toàn và chất lượng vượt trội.
Van bướm Shinyi Đài Loan
Van bướm Shinyi nổi bật với các dòng van gang và được thiết kế đồng tâm cùng mức giá phải chăng, đáp ứng nhu cầu sử dụng của nhiều phân khúc khách hàng. Đồng thời, thiết bị mang lại sự ổn định và dễ dàng bảo trì nên được tin chọn sử dụng trong nhiều hệ thống khác nhau.
Van bướm Wonil Hàn Quốc
Wonil là thương hiệu van cánh bướm của Hàn Quốc và được sản xuất trên hệ thống dây chuyền đạt chuẩn Quốc tế. Van bướm Wonil có khả năng làm việc trong điều kiện áp lực và và nhiệt độ khắc nghiệt, với chất liệu chính là gang, thép, inox nên model này được sử dụng rộng rãi từ môi trường nước, hóa chất, đến thực phẩm, dược phẩm…
Van bướm Genebre Tây Ban Nha
Thương hiệu Genebre có xuất xứ từ Tây Ban Nha và nổi tiếng tại thị trường Châu Âu và quốc tế nhờ thiết kế hiện đại và chất lượng vượt trội. Dòng van bướm Genebre sử dụng phổ biến từ chất liệu inox và có khả năng chống ăn mòn, chịu áp lực và nhiệt độ tốt nên đặc biệt quan trọng trong các hệ thống khắc nghiệt hoặc yêu cầu an toàn vệ sinh cao.
Khám phá bảng giá van bướm mới nhất tại Tuanhungphatvalve.com
Các bạn đọc có thể tham khảo bảng báo giá van bướm dưới đây của Tuấn Hưng Phát Valve để dễ dàng hơn trong việc lựa chọn và xác định sản phẩm phù hợp:
| Thương hiệu | Kích thước | Giá thành (VNĐ) |
| Van bướm FAF | DN40 – DN1600 | 900.000 – 1.300.000.000 |
| Van bướm AUT | DN50 – DN800 | 600.000 – 250.000.000 |
| Van bướm KSB | DN40 – DN1000 | 1.200.000 – 1.000.000.000 |
| Van bướm Shinyi | DN50 – DN800 | 400.000 – 200.000.000 |
| Van bướm Wonil | DN40 – DN1000 | 500.000 – 300.000.000 |
| Van bướm Genebre | DN40 – DN600 | 1.000.000 – 850.000.000 |
Lưu ý: Bảng giá van bướm trên đây chỉ mang tính chất tham khảo và phụ thuộc vào nhiều yếu tố như VAT, vận chuyển,… Vui lòng liên hệ trực tiếp Hotline 0961.694.858 để được báo giá chi tiết nhé~

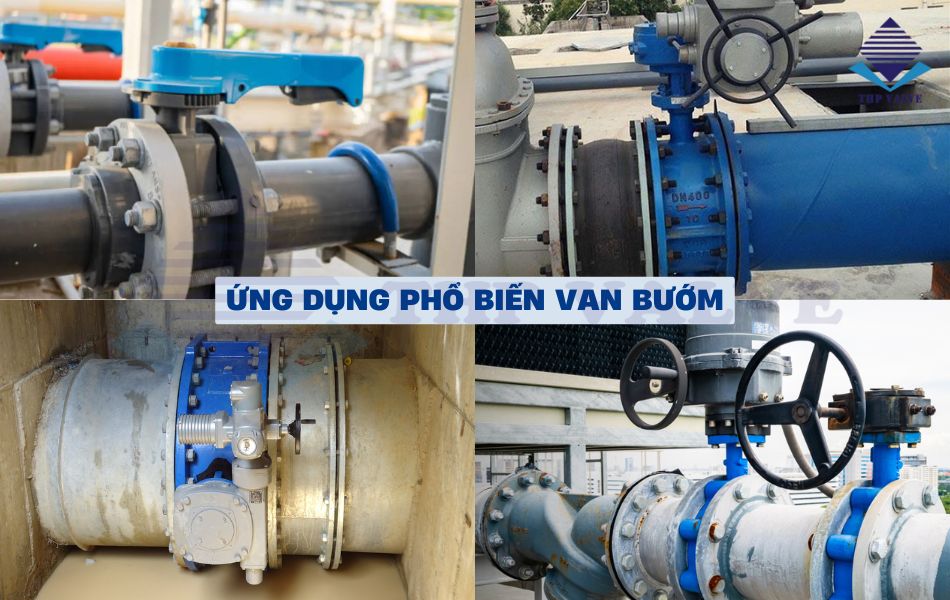

Ứng dụng phổ biến của van bướm hiện nay
Với những tính năng ưu việt của van cánh bướm cùng với kích thước và kiểu dáng đa dạng nên sản phẩm có thể phục vụ trong nhiều lĩnh vực khác nhau, phổ biến như:
– Hệ thống cấp nước sinh hoạt, hệ thống xử lý nước thải khu dân cư, gia đình, khu công nghiệp, nhà máy sản xuất.
– Nhà máy sản xuất thực phẩm, đồ uống, dược phẩm hoặc trong ngành công nghiệp như hàng hải, tàu thủy, ô tô,…
– Hệ thống khai thác nhiên liệu, xưởng luyện kim, nhà máy nhiệt điện, thủy điện,…
– Hệ thống dây chuyền vận chuyển, sản xuất hóa chất, dầu khí, khí nén, hơi nóng, nước biển,…
– Hệ thống phòng cháy chữa cháy, HVAC, Chiller,…
