Van 5/2 là gì? Cấu tạo và cách vận hành của van 5/2

Van điện từ khí nén là thiết bị quan trọng trong hệ thống tự động hóa, giúp điều khiển và phân phối dòng khí nén một cách chính xác. Trong đó, van 5/2 được ứng dụng phổ biến nhờ khả năng đóng/mở linh hoạt, đảo chiều nhanh và hiệu quả. Cùng Tuấn Hưng Phát Valve tìm hiểu cấu tạo, nguyên lý hoạt động cũng như ứng dụng của van điện từ khí nén 5/2 qua bài viết sau.

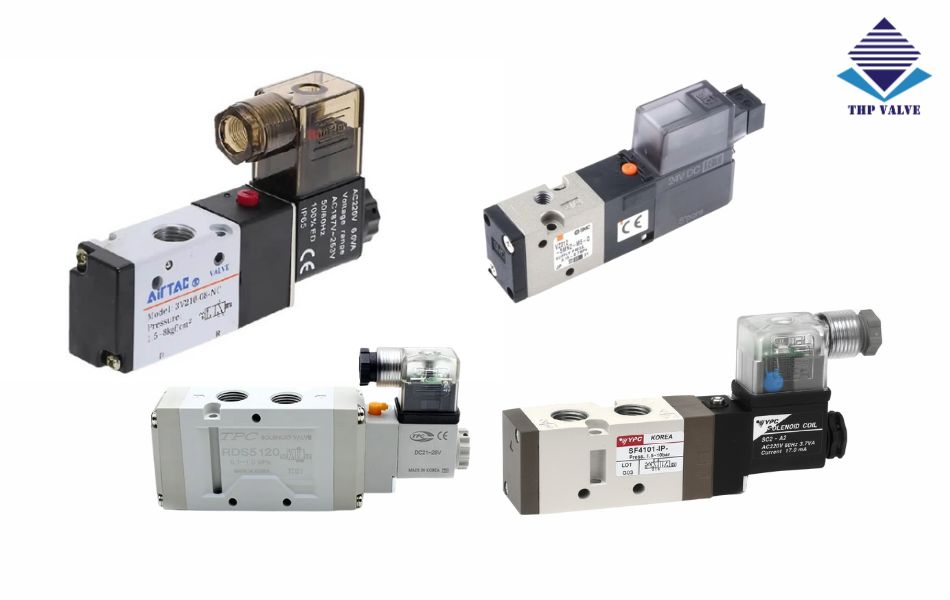

Van 5/2 là gì?

Van 5/2 là một loại van điện từ khí nén được thiết kế với 5 cổng và 2 vị trí làm việc. Cấu tạo này cho phép van thực hiện đóng/mở và chuyển đổi trạng thái dòng khí nén một cách linh hoạt, đảm bảo hệ thống vận hành ổn định và chính xác.

Van 5/2 còn được gọi là van đảo chiều 5/2 vì khả năng thay đổi hướng cấp khí. Dưới tác động của dòng điện từ, lực khí nén hoặc cơ khí, van sẽ đảo chiều giữa hai trạng thái làm việc. Nhờ vậy, thiết bị này thường được ứng dụng để điều khiển xy lanh tác động kép và các thiết bị truyền động bằng khí nén trong nhiều ngành công nghiệp.

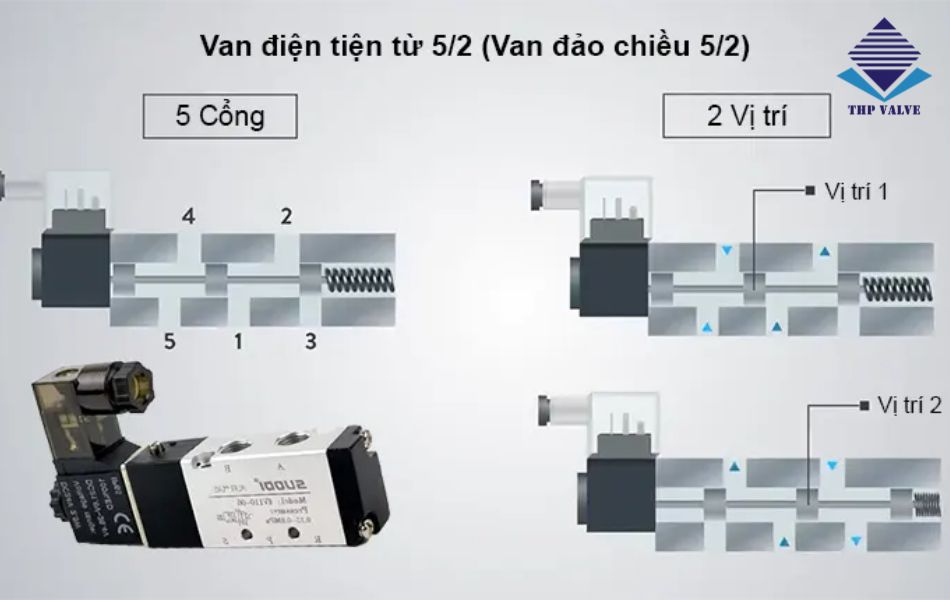

Cấu tạo van 5/2 và nguyên lý hoạt động

Đối với dòng van 5/2, được chia thành 2 bộ phận quan trọng. Chúng cũng là phần cốt lõi chính của van. Bao gồm:

Phần coil điện từ: Tạo từ trường khi được cấp điện (AC hoặc DC), giúp dịch chuyển lõi van và thay đổi trạng thái đóng/mở. Van thường dùng cuộn coil điện 24V, 110V hoặc 220V tùy theo yêu cầu hệ thống.

Phần thân van: Thiết kế 5 cổng và 2 vị trí làm việc. Các cửa được đánh ký hiệu:

• 1 cổng cấp khí tổng (P): nguồn cung khí nén chính cho hệ thống.
• 2 cổng làm việc (A, B): dẫn khí đến các cơ cấu chấp hành như xy lanh khí nén.
• 2 cổng xả (R, S): đưa khí ra ngoài khi không còn sử dụng.

Chính thiết kế này giúp van có thể thay đổi hướng khí nén một cách linh hoạt và đảm bảo hệ thống vận hành êm ái.

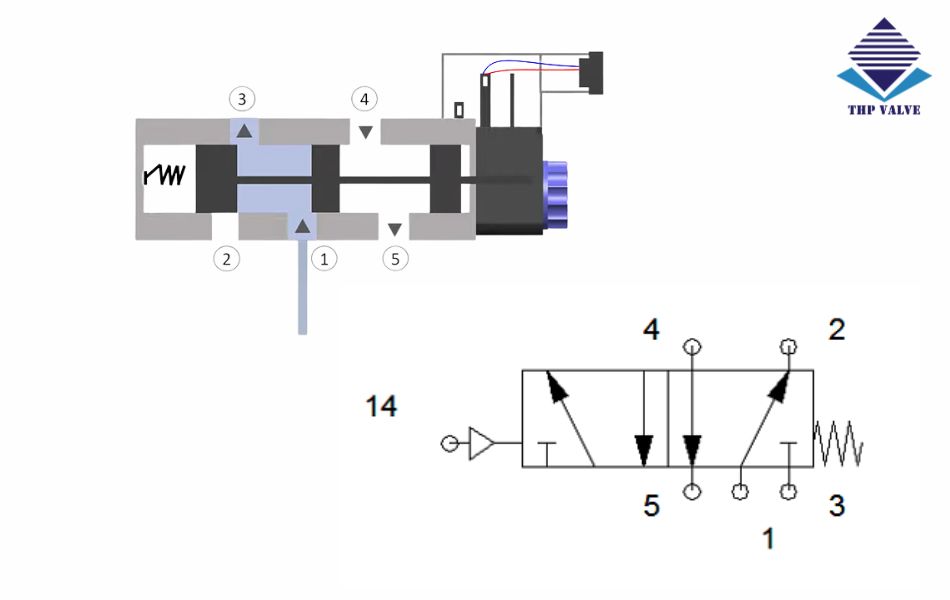

Ký hiệu van 5/2 thể hiện rõ 5 cửa (P, A, B, R, S) và 2 vị trí điều khiển. Mỗi ô vuông trên ký hiệu mô tả trạng thái dòng khí khi van ở từng vị trí. Một bên thường có lò xo hồi vị, bên còn lại có cuộn coil điện từ, tạo sự luân phiên hoạt động.

Nguyên lý van khí nén 5/2 cụ thể như sau:

• Ở trạng thái không cấp điện, lò xo hồi vị đẩy lõi van về vị trí mặc định: cổng P nối với A, khí nén cấp cho xy lanh, trong khi cổng B nối với R để xả khí.
• Khi cấp điện cho cuộn coil, lực điện từ tác động lên lõi van, đảo chiều trạng thái: Cổng P nối với B, còn cổng A nối với S.
• Quá trình cấp/xả khí được lặp lại theo chu kỳ, giúp xy lanh di chuyển qua lại linh hoạt.

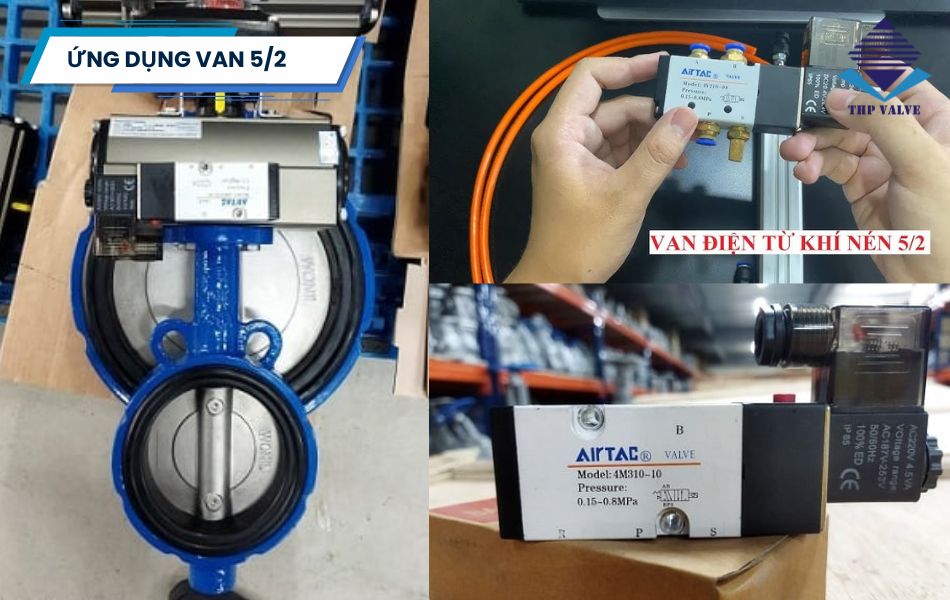

Ứng dụng của van 5/2 trong thực tế

Van 5/2 là một trong những loại van điện từ khí nén được sử dụng rộng rãi nhất hiện nay nhờ khả năng điều khiển dòng khí chính xác và linh hoạt. Thiết bị này có mặt trong nhiều hệ thống tự động hóa, từ dây chuyền sản xuất công nghiệp cho đến các thiết bị máy móc dân dụng.

Một số ứng dụng tiêu biểu:

• Trong điều khiển xi lanh khí nén: Van 5/2 giúp điều khiển hành trình ra – vào của xi lanh hai chiều, đảm bảo hoạt động nhịp nhàng và chính xác.
• Trong ngành dệt may, bao bì, in ấn: Dùng để phân phối khí nén cho máy dệt, máy ép, máy cắt, giúp tăng tốc độ và hiệu quả sản xuất.
• Trong hệ thống tự động hóa và robot công nghiệp: Van khí nén 5/2 đảm nhận việc phân luồng khí cho các cơ cấu truyền động, hỗ trợ robot thực hiện thao tác nhanh chóng, chính xác.
• Trong thiết bị phun xốp, phun sơn, hoặc máy chế biến gỗ: Van đảm bảo luồng khí ổn định, giúp sản phẩm đầu ra có chất lượng đồng đều.
• Trong hệ thống điều khiển bằng PLC: Van 5/2 thường kết hợp với cảm biến và bộ điều khiển lập trình để tối ưu hóa dây chuyền sản xuất.

Nhờ sự linh hoạt, độ bền và khả năng làm việc liên tục, van điện từ 5/2 ngày càng trở thành lựa chọn ưu tiên trong nhiều lĩnh vực sản xuất và tự động hóa hiện đại.

Các loại van điện từ khí nén 5/2 phổ biến

Trên thị trường hiện nay có nhiều thương hiệu sản xuất van điện từ 5/2 với chất lượng và mức giá khác nhau. Mỗi thương hiệu đều có ưu điểm riêng, phù hợp cho từng nhu cầu ứng dụng cụ thể:

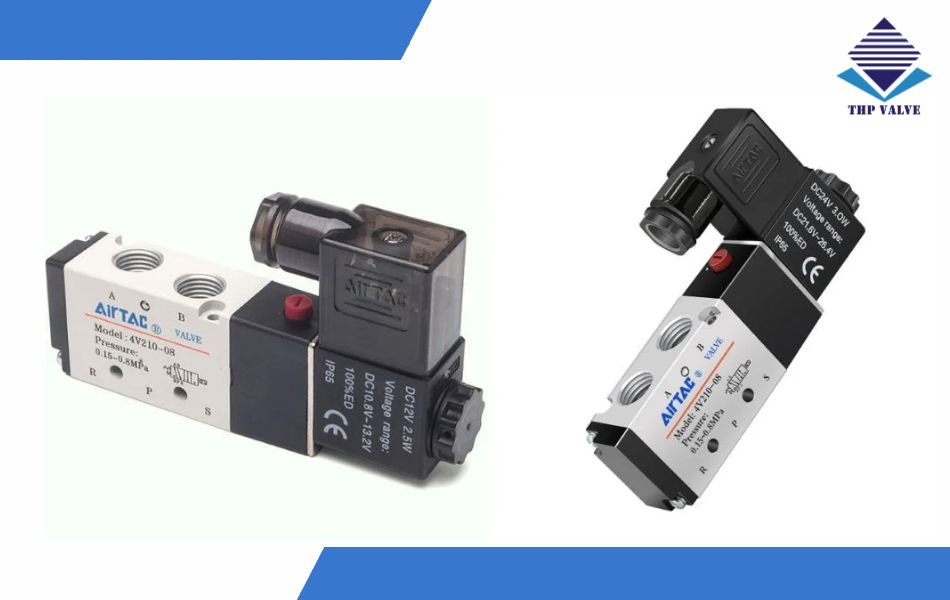

Van điện từ khí nén 5/2 Airtac

Airtac là thương hiệu nổi tiếng đến từ Đài Loan, được ưa chuộng tại Việt Nam nhờ giá thành hợp lý và mẫu mã đa dạng. Van 5/2 khí nén Airtac thường có độ bền cao, lắp đặt dễ dàng và linh kiện thay thế sẵn có.

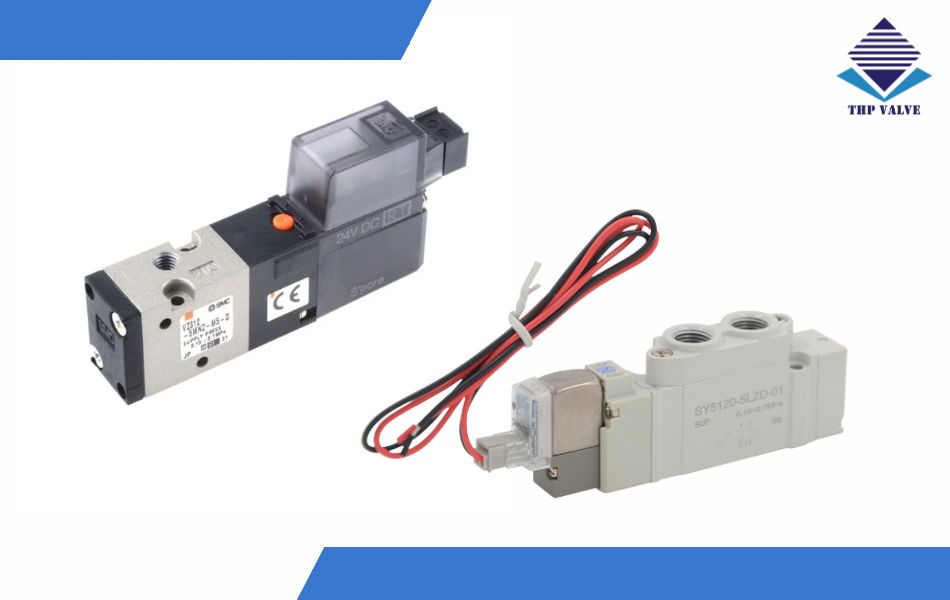

Van điện từ khí nén 5/2 SMC

SMC là thương hiệu Nhật Bản, nổi tiếng với chất lượng ổn định và tuổi thọ lâu dài. Van khí nén 5/2 SMC thường được ứng dụng trong các dây chuyền sản xuất yêu cầu độ chính xác cao, đặc biệt trong ngành điện tử, chế tạo máy.

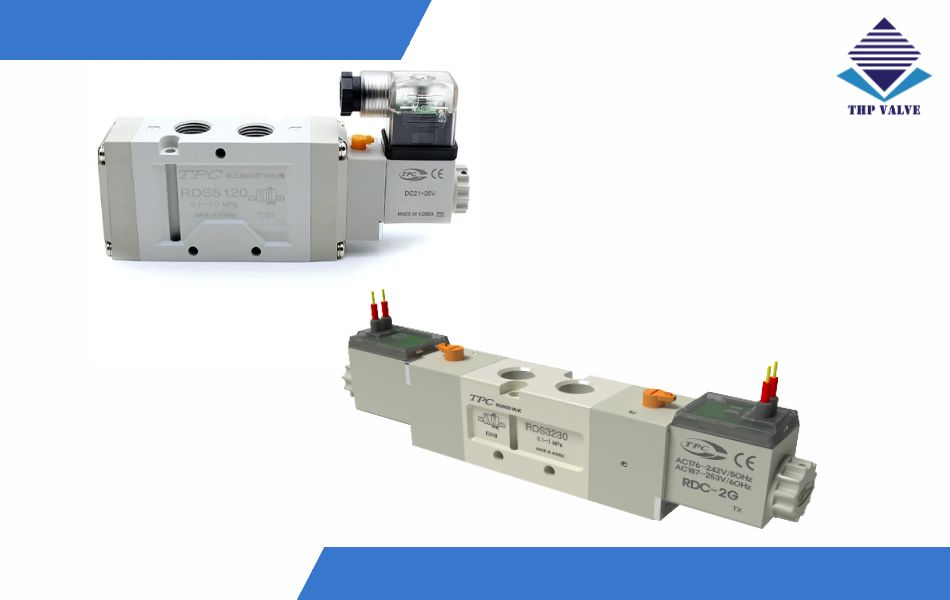

Van điện từ khí nén 5/2 TPC

TPC là thương hiệu Hàn Quốc, có ưu thế về giá thành phải chăng và chất lượng ổn định. Van điện từ 5/2 TPC được sử dụng rộng rãi trong các nhà máy vừa và nhỏ, đáp ứng tốt nhu cầu điều khiển xi lanh và thiết bị khí nén cơ bản.

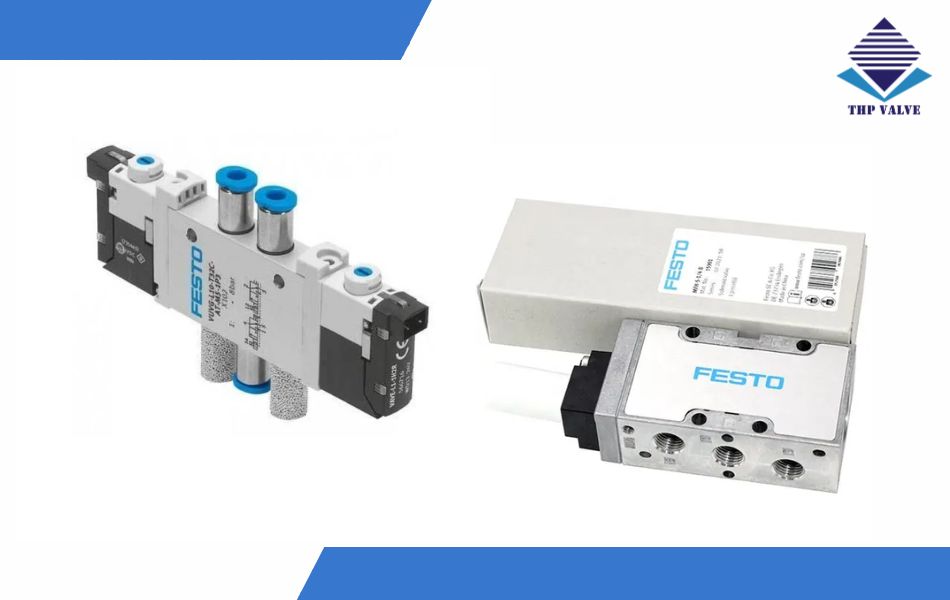

Van điện từ khí nén 5/2 Festo

Festo đến từ Đức, được đánh giá là dòng cao cấp nhất trên thị trường. Van khí nén 5/2 Festo có độ chính xác, độ bền và khả năng chịu áp lực cao, thường được dùng trong các hệ thống tự động hóa hiện đại, dây chuyền công nghiệp lớn.

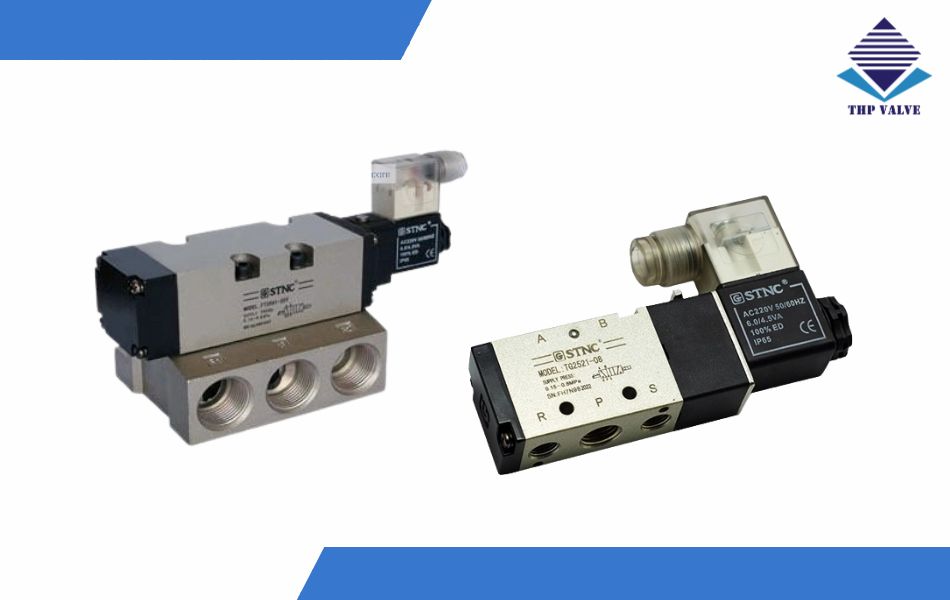

Van điện từ khí nén 5/2 STNC

STNC là thương hiệu Trung Quốc, nổi bật với mức giá rẻ nhưng vẫn đảm bảo hiệu quả làm việc ổn định. Van 5/2 STNC phù hợp cho những hệ thống không yêu cầu quá cao về độ chính xác nhưng cần tiết kiệm chi phí.

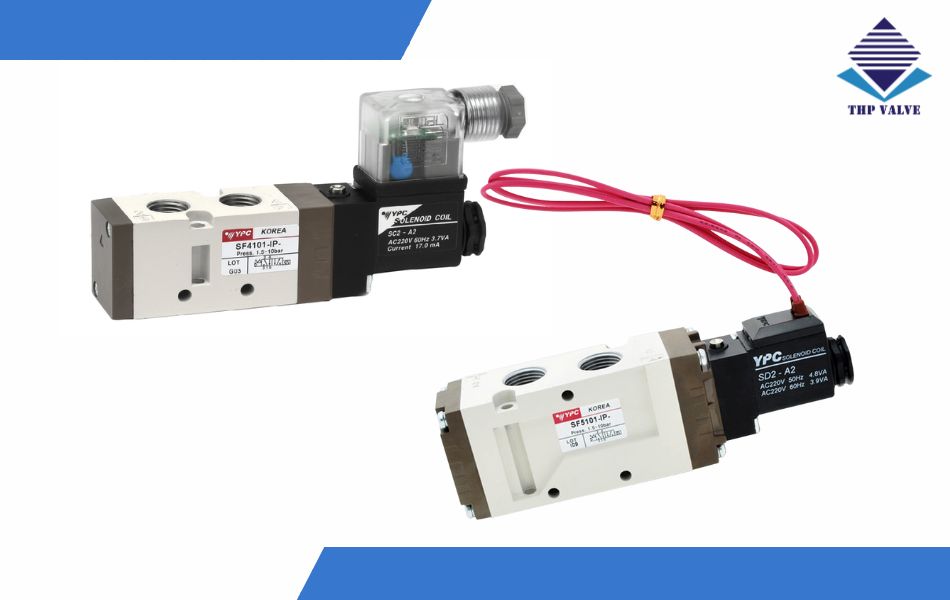

Van điện từ khí nén 5/2 YPC

YPC là thương hiệu Hàn Quốc, được đánh giá cao về độ bền và khả năng vận hành ổn định. Van đảo chiều khí nén 5/2 YPC có nhiều dải điện áp khác nhau (24V, 110V, 220V), linh hoạt trong nhiều môi trường sản xuất khác nhau.

Một số dòng van đảo chiều khác

Ngoài 5/2, quý khách hàng có thể chọn sử dụng những loại khác như:

• Loại 2/2 (2 cửa, 2 vị trí) – Vận hành ổn định nhờ các xung chuyển trạng thái có thể gọi là chốt. 2 trạng thái ổn định hơn hoặc ổn định 2 chiều giúp đóng mở theo chu kỳ.

• Loại 3/2 (3 cửa, 2 vị trí) – Có nhiệm vụ thông hơi hoặc lấp đầy xi lanh, giúp kiểm soát xi lanh với tác động đơn. Cũng giống như van 2/2, loại van này ổn định đơn hoặc ổn định kép có thể đóng mở bình thường.

• Loại 5/3 (5 cửa, 3 vị trí) – Gồm 3 biến thể là vị trí trung tâm khép kín, vị trí trung tâm thông hơi và vị trí trung tâm điều áp.

Ngoài những dòng trên, trong hệ thống khí nén còn có:

• Van 4/2 (4 cửa, 2 vị trí) – Thường được dùng để điều khiển xi lanh tác động kép, có ưu điểm về khả năng phân luồng khí nén chính xác.
• Van 4/3 (4 cửa, 3 vị trí) – Hoạt động tương tự van 5/3, có ba trạng thái trung gian khác nhau, phù hợp trong những hệ thống yêu cầu nhiều chế độ vận hành.
• Van đảo chiều bằng tay gạt hoặc chân đạp – Thay vì dùng điện từ, những loại van này sử dụng lực cơ học để thay đổi trạng thái, thích hợp cho các hệ thống đơn giản hoặc cần thao tác thủ công.

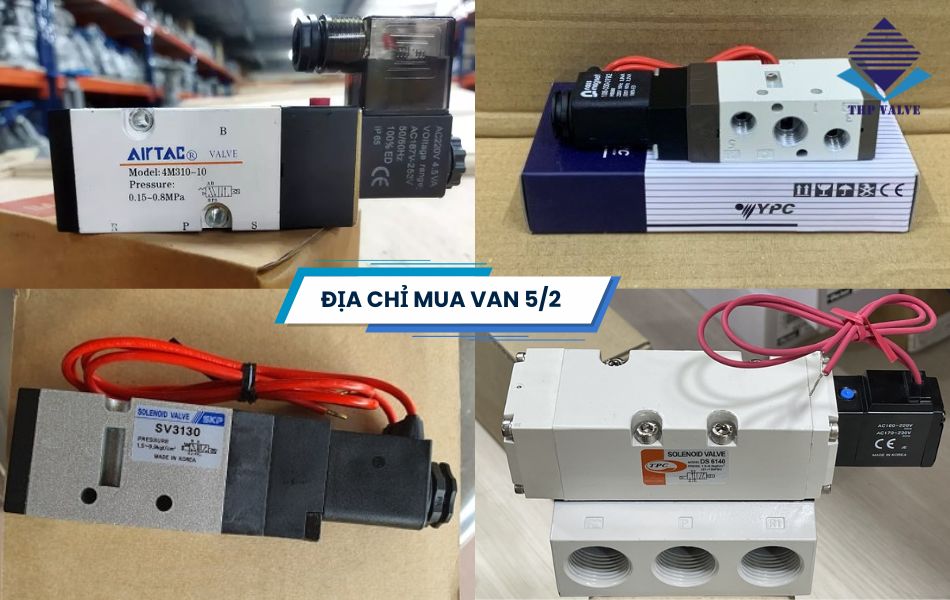

Địa chỉ cung cấp van khí nén 5/2 uy tín, chính hãng

Khi lựa chọn van điện từ 5/2, yếu tố quan trọng nhất là tìm đúng địa chỉ phân phối chính hãng, đảm bảo chất lượng và nguồn gốc sản phẩm rõ ràng. Một đơn vị uy tín không chỉ mang đến sản phẩm đạt tiêu chuẩn mà còn cung cấp chính sách bảo hành, hỗ trợ kỹ thuật và dịch vụ hậu mãi tốt.

Tuấn Hưng Phát Valve hiện là một trong những nhà cung cấp hàng đầu tại Việt Nam về thiết bị van công nghiệp và khí nén. Chúng tôi có hệ thống kho bãi lớn, nhập khẩu trực tiếp các thương hiệu nổi tiếng như Airtac, SMC, TPC, Festo, STNC, YPC…, đáp ứng nhanh chóng nhu cầu của khách hàng.

Bên cạnh đó, đội ngũ kỹ thuật giàu kinh nghiệm của Tuấn Hưng Phát luôn sẵn sàng tư vấn giải pháp tối ưu, hỗ trợ lắp đặt và bảo trì chuyên nghiệp. Khách hàng hoàn toàn yên tâm về chất lượng, giá thành cạnh tranh và dịch vụ giao hàng toàn quốc nhanh chóng.

Lựa chọn van khí nén 5/2 tại Tuấn Hưng Phát là giải pháp giúp doanh nghiệp vừa tiết kiệm chi phí vừa đảm bảo hiệu quả vận hành lâu dài cho hệ thống sản xuất.
