Trụ cứu hỏa 3 cửa: Cấu tạo, nguyên lý, ưu điểm và cách lắp chuẩn

Trụ cứu hỏa 3 cửa có cấu tạo, nguyên lý hoạt động như thế nào? Sản phẩm có những đặc điểm và lưu ý gì khi lắp đặt? Để giải đáp chi tiết và hiểu rõ hơn về dòng trụ này, hãy cùng Tuấn Hưng Phát Valve tìm hiểu ở bài viết dưới đây nhé!

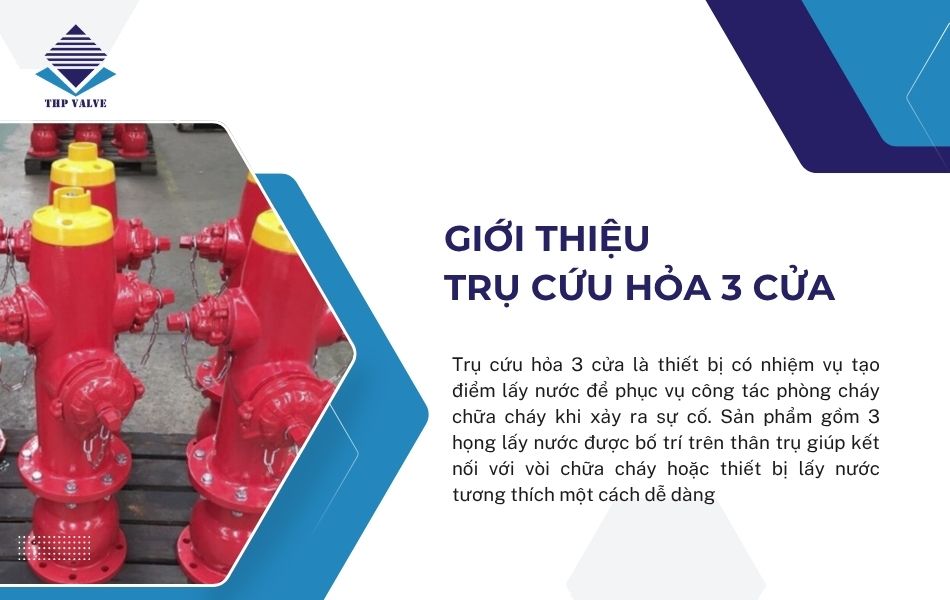

Trụ cứu hỏa 3 cửa là gì? Vai trò trong hệ thống

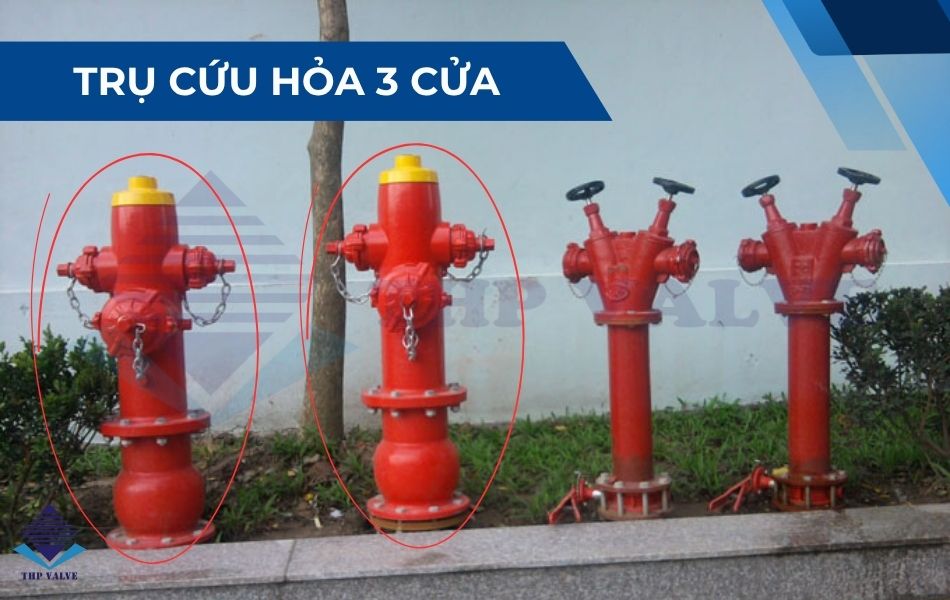

Trụ cứu hỏa 3 cửa là thiết bị có nhiệm vụ tạo điểm lấy nước để phục vụ công tác phòng cháy chữa cháy khi xảy ra sự cố. Sản phẩm có đặc điểm chính gồm 3 họng lấy nước được bố trí trên thân trụ giúp kết nối với vòi chữa cháy hoặc thiết bị lấy nước tương thích một cách dễ dàng.

Thông thường, trụ chữa cháy 3 cửa có phần thân trụ được lắp cố định trên mặt đất và bên dưới kết nối với đường ống cấp nước để đưa nước từ hệ thống dưới đến các cửa lấy nước phía trên. Đồng thời, sản phẩm gồm 3 cửa ra trên thân trụ và mỗi cửa đều có nắp đậy bảo vệ đường ống cấp nước khi không cần sử dụng.

Trong các hệ thống PCCC ngoài nhà, trụ cứu hỏa 3 cửa có nhiệm vụ tạo ra điểm lấy nước nhanh chóng và nhờ thiết kế 3 họng cấp nước nên sản phẩm đem tới nhiều lợi ích như:

• Dễ dàng kết nối linh hoạt trong nhiều đường ống cấp nước và các thiết bị chữa cháy trong một thời điểm.
• Tạo điều kiện để lực lượng chữa cháy tiếp cận nguồn nước thuận tiện, nhanh chóng hơn.
• Hỗ trợ xử lý và kiểm soát đám cháy lớn hiệu quả, phù hợp trong các hệ thống khu dân cư, khu công nghiệp, kho hàng,… đông đúc.

Ngoài ra, trụ cứu hỏa 3 cửa thường được thiết kế với 2 cửa ra 2 bên với kích thước là DN65 và 1 cửa lớn kích thước DN100 cùng chất liệu gang bền bỉ, khả áp lực nước lớn và chống ăn mòn tốt khi lắp đặt ngoài trời. Do đó, sản phẩm đem lại tuổi thọ hoạt động cao và tương thích với nhiều thiết bị kết nối.

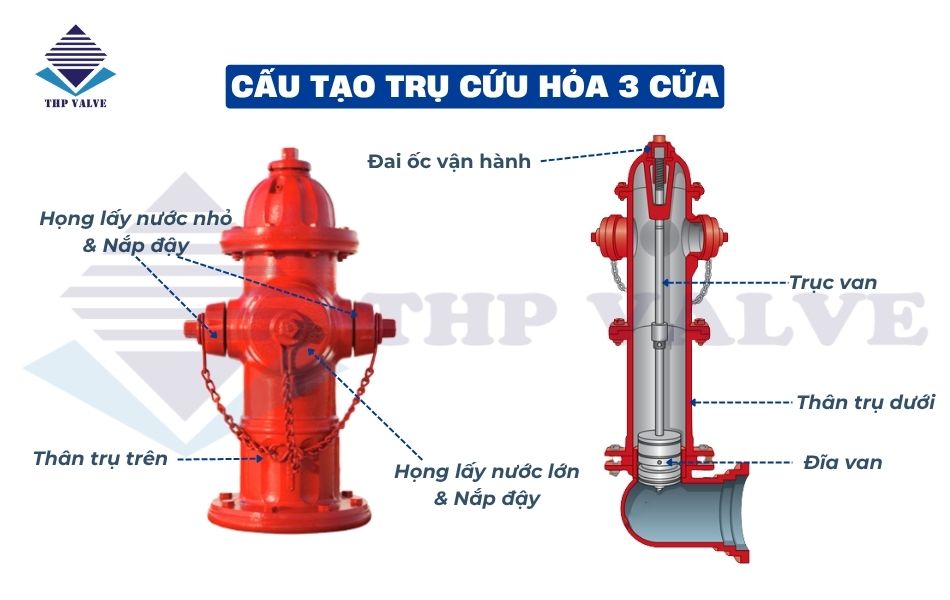

Cấu tạo trụ cứu hỏa 3 cửa gồm bộ phận nào?

Mặc dù được thiết kế với đa dạng mẫu mã và đến từ nhiều thương hiệu khác nhau như trụ chữa cháy 3 cửa đều có cấu tạo cơ bản giống nhau và gồm 5 bộ phận chính như sau:

Thân trụ

Đây là bộ phận bao bọc, bảo vệ các cơ cấu bên trong và chịu áp lực của nước khi vận hành. Thông thường, thân trụ được làm từ gang với lớp sơn phủ epoxy có độ bền cơ học tốt khả năng chống ăn mòn cao và hoạt động ổn định trong điều kiện lắp đặt ngoài trời.

Họng lấy nước

Gồm 3 cửa lấy nước và sử dụng để kết nối với vòi hoặc thiết bị lấy nước chữa cháy có kích thước tương ứng. Bộ phận họng lấy nước gồm 1 cửa có kích thước lớn thông thường là DN100 và 2 cửa kích thước nhỏ ở 2 bên, kích thước thông thường là DN65.

Vị trí điều khiển

Thường thiết kế dạng tay quay hoặc đai ốc vận hành và nằm phía trên cùng của trụ, có nhiệm vụ đóng, mở theo yêu cầu của người vận hành và kiểm soát dòng nước đi qua khi cần sử dụng.

Nắp đậy

Nắp đậy là bộ phận bảo vệ các họng lấy nước và giúp hạn chế bụi bẩn, nước mưa hoặc các tác nhân gây hại bên ngoài tác động vào họng lấy nước cũng như bên trong trụ. Đồng thời, nắp đậy hỗ trợ duy trì tình trạng sẵn sàng của trụ trong thời gian dài.

Bộ phận xả nước

Một số mẫu trụ cứu hỏa 3 cửa được thiết kế thêm bộ phận xả nước để hạn chế tình trạng nước tồn đọng bên trong sau khi vận hành. Đây cũng là bộ phận đóng vai trò quan trọng giúp giảm nguy cơ ảnh hưởng đến tuổi thọ thiết bị khi lắp đặt ngoài trời.

Nguyên lý hoạt động của trụ cứu hỏa 3 họng

Cách vận hành của trụ cứu hỏa 3 cửa tương đối đơn giản và dựa trên áp lực nước có sẵn trong đường ống cấp nước chữa cháy. Do đó, khi hệ thống PCCC hoạt động, nước được duy trì trong đường ống và ở trạng thái bình thường, các van của trụ được đóng và nắp cửa lấp nước được bảo vệ.

Ở trường hợp xảy ra cháy và cần lấy nước, nhân viên cứu hỏa sẽ mở nắp cửa và kết nối vòi chữa cháy hoặc thiết bị lấy nước tương thích với cửa trụ, sau đó thao tác mở van để nước từ đường ống đi qua thân trụ, hỗ trợ công tác PCCC. Sau khi đã hoàn thành, cần đóng van lại, tháo thiết bị kết nối và đóng nắp bảo vệ để sử dụng trong tương lai.

Thông số kỹ thuật chính của trụ chữa cháy 3 cửa

Sở hữu thiết kế đa dạng và đến từ nhiều thương hiệu xuất xứ nên thông số kỹ thuật trụ cứu hỏa 3 cửa sẽ có sự khác biệt. Tuy nhiên, điển hình chung của thiết bị này đều có các thông số tiêu chuẩn như sau:

• Kích thước: DN65/DN100
• Số lượng đầu vào: 3 cổng
• Chất liệu thân van: Gang phủ sơn Epoxy
• Chất liệu ngàm nối: Nhôm đúc
• Chất liệu nắp đậy: Nhôm đúc
• Áp suất làm việc: PN16, PN20
• Tiêu chuẩn, chứng nhận: TCVN, UL/FM,…
• Xuất xứ: Thổ Nhĩ Kỳ, Đài Loan, Hàn Quốc, Đan Mạch,…

Ưu điểm nổi bật của sản phẩm trụ cứu hỏa 3 cửa

Dòng trụ chữa cháy 3 cửa mang lại một số ưu điểm đáng chú ý trong quá trình thiết kế và vận hành hệ thống, dưới đây là những đặc điểm nổi bật tiêu biểu:

• Cung cấp nhiều vị trí lấy nước: Được thiết kế gồm 3 cửa lấy nước giúp tăng tính linh hoạt khi triển khai đường ống, vòi nước. Thiết bị đáp ứng những khu vực có mặt bằng rộng và khu vực có nguy cơ cháy lan rộng.
• Kết cấu chắc chắn: Được làm từ chất liệu chính là gang có khả năng chịu áp lực tốt và lớp sơn phủ Epoxy chống ăn  mòn tốt khi lắp đặt ở môi trường ngoài trời. Do đó, sản phẩm đem lại tuổi thọ vận hành cao và bảo vệ nguồn nước trước tác động từ môi trường.
• Dễ nhận biết và tiếp cận: Đặc trưng của trụ chữa cháy 3 cửa là vị trí bố trí nổi trên mặt đất và có màu đỏ nổi bật, dễ nhận biết vị trí để lấy nước trong tình huống khẩn cấp
• Phù hợp với nhiều công trình PCCC: Với khả năng cung cấp nguồn nước lớn nên trụ cứu hỏa 3 cửa có thể được bố trị tại nhiều nhà máy, khu công nghiệp, khu dân cư, trung tâm thương mại,…

=> Bên cạnh dòng trụ cứu hỏa 3 cửa, hệ thống PCCC còn cần nhiều thiết bị van chuyên dụng để vận hành chính xác, ổn định. Xem thêm tại danh mục van chữa cháy của THP Valve nhé~

So sánh nhanh trụ cứu hỏa 3 cửa và trụ cứu hỏa 2 cửa

Trụ cứu hỏa 3 cửa và trụ cứu hỏa 2 cửa có điểm khác biệt dễ nhận thất cơ bản là số lượng cửa lấy nước. Tuy nhiên, không thể lúc nào cũng kết luận trụ 3 cửa tốt hơn trụ 2 cửa bởi còn phụ thuộc vào nhu cầu và phương án thiết kế hệ thống PCCC. Dưới đây là bảng so sánh nhanh của 2 dòng trụ này:

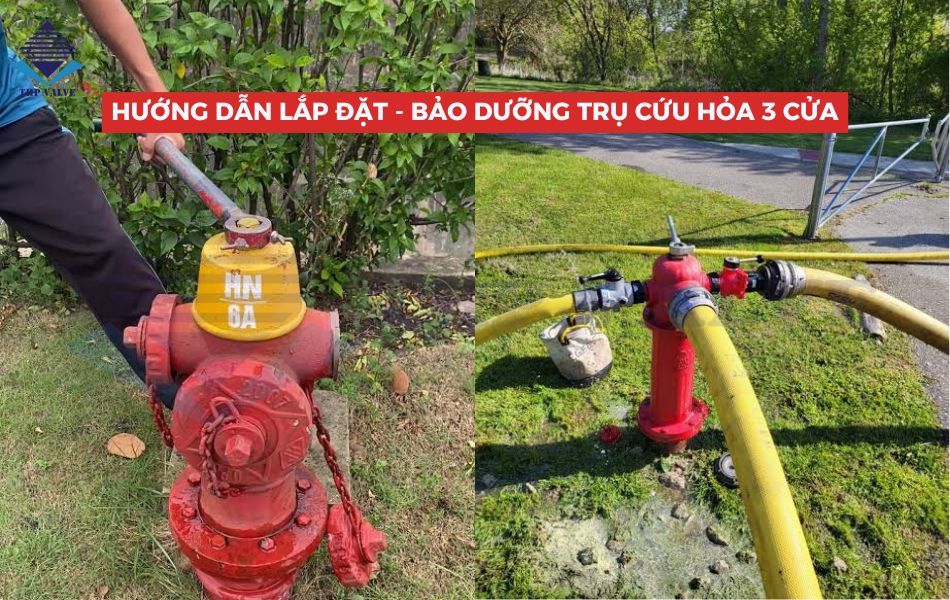

Hướng dẫn lắp đặt và bảo dưỡng trụ cứu hỏa 3 cửa hiệu quả

Để trụ chữa cháy 3 cửa hoạt động ổn định khi có sự cố thì quá trình lắp đặt và bảo dưỡng sản phẩm cần được thực hiện đúng theo hướng dẫn nhà sản xuất cũng như thiết kế hệ thống. Dưới đây là hướng dẫn cách lắp đặt và bảo dưỡng trụ:

Hướng dẫn lắp đặt trụ cứu hỏa 3 cửa

Bước 1: Kiểm tra sản phẩm gồm thân trụ, cửa lấy nước, van, nắp bảo vệ và các vị trí kết nối trước khi đưa vào lắp đặt.

Bước 2: Vệ sinh trụ, đường ống trước khi lắp đặt, đồng thời đảm bảo đường ống cấp nước có kích thước và kiểu kết nối phù hợp với trụ sử dụng.

Bước 3: Tiến hành đặt gioăng làm kín vào giữa mặt bích của chân trụ và mặt  bích của đường ống để chống rò rỉ nước. Đồng thời đặt trụ cứu hỏa 3 cửa vuông góc với mặt đích và căn chính sao cho 2 mặt bích khớp hoàn toàn.

Bước 4: Luồn các bulong qua lỗ bulong của 2 mặt bích trụ và đường ống, sau đó siết đều các bulong theo hình chéo đối xứng để lực phân bổ đều, đảm bảo độ kín khít.

Bước 5: Kiểm tra độ kín khít và độ thẳng đứng của trụ rồi chèn vữa bê tông cố định phần chân đế và cổ bích nếu cần thiết.

Lưu ý khi bảo dưỡng trụ chữa cháy 3 họng

Bảo dưỡng định kỳ sẽ giúp phát hiện sớm các tình trạng rò rỉ, ăn mòn và hạn chế sự cố khi cần sử dụng trụ cứu hỏa 3 cửa khi cần thiết, dưới đây là một số chú ý khi sử dụng trụ:

• Kiểm tra thân trụ như tình trạng ăn mòn, nứt hoặc biến dạng để xử lý kịp thời.
• Kiểm tra 3 cửa lấp nước và đảm bảo nắp đậy, khớp nối và ren không bị hư hỏng, biến dạng hoặc bám nhiều cặn bẩn để kết nối vòi chữa cháy dễ dàng.
• Kiểm tra van đóng mở, vị trí gioăng làm kín và mặt bích, bulong để sửa chữa và thay thế kịp thời, giúp đảm bảo độ kín khít, khả năng đóng mở thuận lợi.
• Đặc biệt, thực hiện kiểm tra khả năng cấp nước định kỳ theo quy trình bảo trì của hệ thống chữa cháy, giúp đánh giá tình trạng cấp nước và sẵn sàng công tác chữa cháy khi cần.
• Ngoài ra, nên vệ sinh khu vực xung quanh trụ cứu hỏa 3 cửa thường xuyên và tránh để các hàng hóa, phương tiện hoặc vật cản che khuất trụ, gây khó khăn khi tiếp cận.

Mong rằng các thông tin chia sẻ trên đây đã giúp bạn đọc hiểu rõ hơn về dòng trụ cứu hỏa 3 cửa và lựa chọn sản phẩm phù hợp cũng như lắp đặt, sử dụng trụ đúng kỹ thuật, đem lại độ bền cao. Đừng quên lựa chọn mua tại các địa chỉ chính hãng như tại Tuấn Hưng Phát Valve để đảm bảo chất lượng và đầy đủ chính sách bảo hành, đổi trả rõ ràng nhé!
