Hướng dẫn cách lắp đặt đồng hồ nước thải theo đúng kỹ thuật

Việc lắp đặt đồng hồ nước thải đúng kỹ thuật là yếu tố quyết định đến độ chính xác và độ bền của toàn bộ hệ thống quan trắc. Một sai sót nhỏ trong quá trình lắp đặt có thể dẫn đến sai số đo lường lớn và chi phí khắc phục tốn kém. Bài viết này của Tuấn Hưng Phát Valve sẽ hướng dẫn bạn chi tiết quy trình lắp đặt chuyên nghiệp nhất.

Quy định lắp đặt đồng hồ đo lưu lượng nước thải

Để đồng hồ nước thải hoạt động chính xác, việc lắp đặt phải tuân thủ các quy định lắp đặt về mặt kỹ thuật. Đây là những yêu cầu bắt buộc để đảm bảo dòng chảy ổn định và không bị nhiễu.

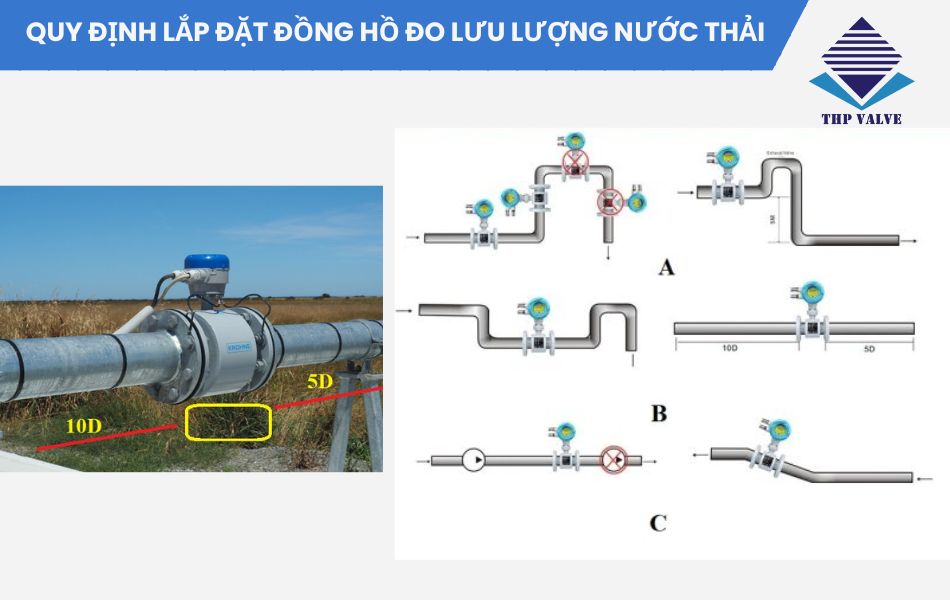

Quy định về đoạn ống thẳng (5D – 3D): Vị trí lắp đồng hồ phải đảm bảo:

• Đoạn ống thẳng phía trước đồng hồ (hướng dòng chảy vào) có chiều dài tối thiểu bằng 5 lần đường kính ống (5D).
• Đoạn ống thẳng phía sau đồng hồ có chiều dài tối thiểu bằng 3 lần đường kính ống (3D).

Ví dụ: Với ống DN100 (đường kính 100mm), đoạn ống thẳng phía trước cần ít nhất 500mm và phía sau ít nhất 300mm.

Quy định về đảm bảo ống luôn đầy nước: Đồng hồ điện tử chỉ đo chính xác khi các mắt cảm biến ngập hoàn toàn trong nước thải. Để đáp ứng điều này:

• Với đường ống ngang: Nên lắp đặt đường ống theo dạng hình chữ U và đặt đồng hồ ở đoạn ống đi lên.
• Với đường ống thẳng đứng: Hướng dòng chảy bắt buộc phải là từ dưới lên trên.

Quy định về khoảng cách an toàn: Để tránh nhiễu tín hiệu điện từ, không lắp đặt đồng hồ gần các thiết bị như máy bơm, biến tần, động cơ lớn. Khoảng cách an toàn tối thiểu là 3-5 mét.

Xác định vị trí lắp đặt và lựa chọn đồng hồ nước thải phù hợp

Khảo sát hệ thống và lựa chọn vị trí tổng thể

• Hệ thống xả thải tự nhiên (dạng chảy tràn): Cần xây dựng một hố gom trung gian. Nước thải từ nhà máy sẽ chảy vào hố này, sau đó đi ra qua một đường ống riêng. Đồng hồ sẽ được lắp trên đường ống này để đảm bảo dòng chảy ổn định.
• Hệ thống xả thải bằng bơm: Việc lắp đặt sẽ đơn giản hơn. Đồng hồ sẽ được lắp trên đường ống đầu ra của bơm. Kích thước đồng hồ sẽ được lựa chọn dựa trên công suất và lưu lượng của máy bơm.

Lựa chọn loại đồng hồ phù hợp với vị trí

• Vị trí khô ráo, dễ quan sát: Ưu tiên chọn loại đồng hồ có màn hình hiển thị liền thân. Loại này có giá thành thấp hơn, đáp ứng tốt nhu cầu theo dõi tại chỗ.
• Vị trí âm sâu dưới lòng đất, trên cao, hoặc nơi ngập nước: Bắt buộc phải sử dụng đồng hồ có màn hình hiển thị rời. Thân đồng hồ với tiêu chuẩn chống nước IP68 sẽ được lắp đặt ở vị trí khó tiếp cận, còn màn hình được kéo dây và đặt trong tủ điện hoặc nơi khô ráo, an toàn.

Hướng dẫn cách lắp đặt đồng hồ đo lưu lượng nước thải chuẩn kỹ thuật

Sau khi đã hoàn tất các bước chuẩn bị, ta tiến hành cách lắp đặt đồng hồ nước thải chi tiết theo các bước sau:

Bước 1: Chuẩn bị mặt bằng và đường ống

Ngắt toàn bộ hệ thống bơm và khóa các van liên quan. Vệ sinh sạch sẽ vị trí lắp đặt trên đường ống, loại bỏ hoàn toàn cặn bẩn, rác và các vật cản.

Bước 2: Hàn mặt bích vào đường ống

Gắn hai mặt bích vào hai đầu ống đã chuẩn bị, căn chỉnh đồng tâm và hàn cố định chắc chắn. Lưu ý phải chọn mặt bích có cùng tiêu chuẩn (JIS, BS, ANSI…) với mặt bích của đồng hồ.

Bước 3: Đưa đồng hồ vào vị trí

Đặt gioăng làm kín vào giữa các mặt bích để đảm bảo không bị rò rỉ. Sau đó, đưa đồng hồ vào giữa hai mặt bích, căn chỉnh sao cho các lỗ bu lông thẳng hàng.

Bước 4: Siết bu lông

Lắp toàn bộ bu lông và đai ốc, sau đó dùng cờ lê siết đều tay theo thứ tự chéo (đối xứng) để lực ép được phân bổ đều lên bề mặt gioăng.

Bước 5: Đấu nối dây điện và tín hiệu

Đấu dây cấp nguồn (24V hoặc 220V), dây tín hiệu 4-20mA vào tủ PLC hoặc bộ điều khiển và quan trọng nhất là dây tiếp địa (dây nối đất) cho đồng hồ để chống nhiễu. Lưu ý: Chưa cấp nguồn điện ở bước này.

Bước 6: Vận hành thử và kiểm tra

Mở lại các van, khởi động bơm và cấp nguồn điện cho đồng hồ. Quan sát các thông số trên màn hình để kiểm tra hoạt động. Đồng thời, kiểm tra kỹ các mối nối mặt bích xem có bị rò rỉ hay không.

Bước 7: Hoàn thiện

Sau khi hệ thống đã hoạt động ổn định, tiến hành sắp xếp dây điện, dây tín hiệu gọn gàng. Có thể lắp thêm mái che cho đồng hồ nếu đặt ở vị trí ngoài trời.

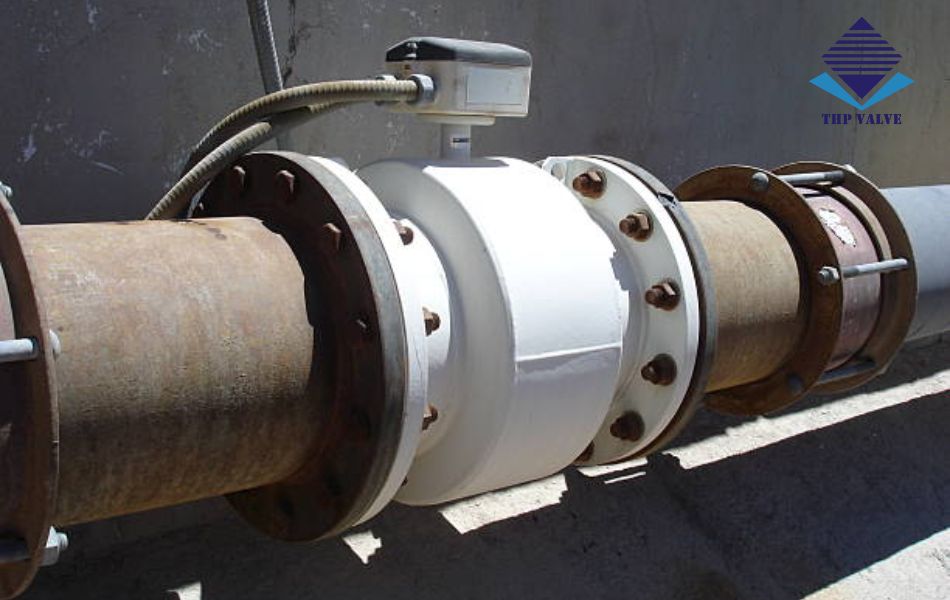

Hình ảnh lắp đặt đồng hồ nước thải thực tế của Tuấn Hưng Phát

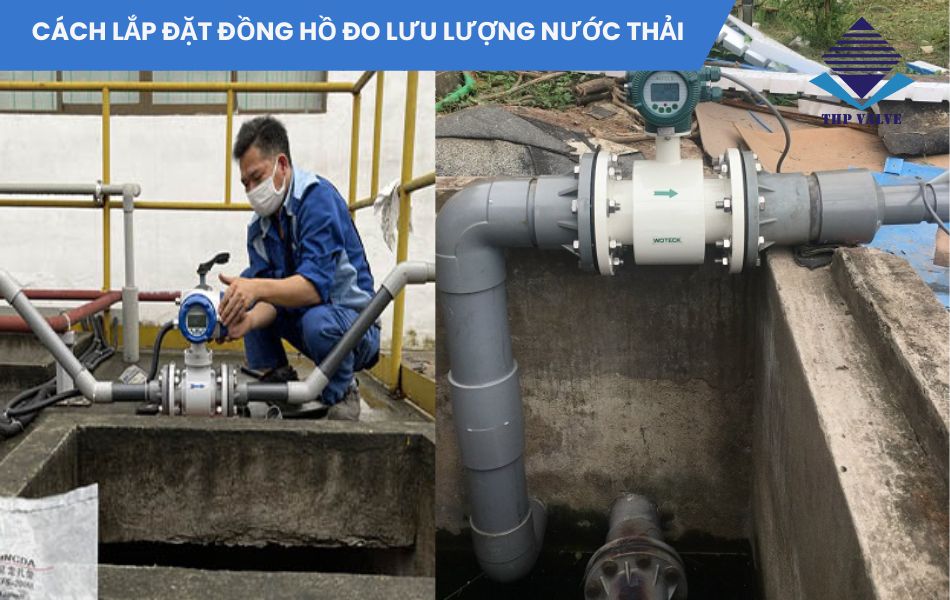

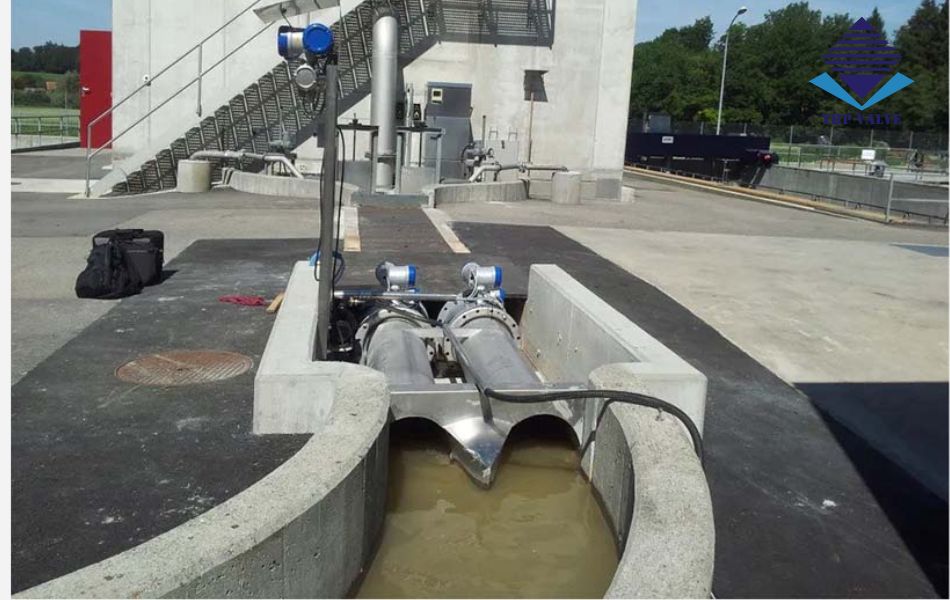

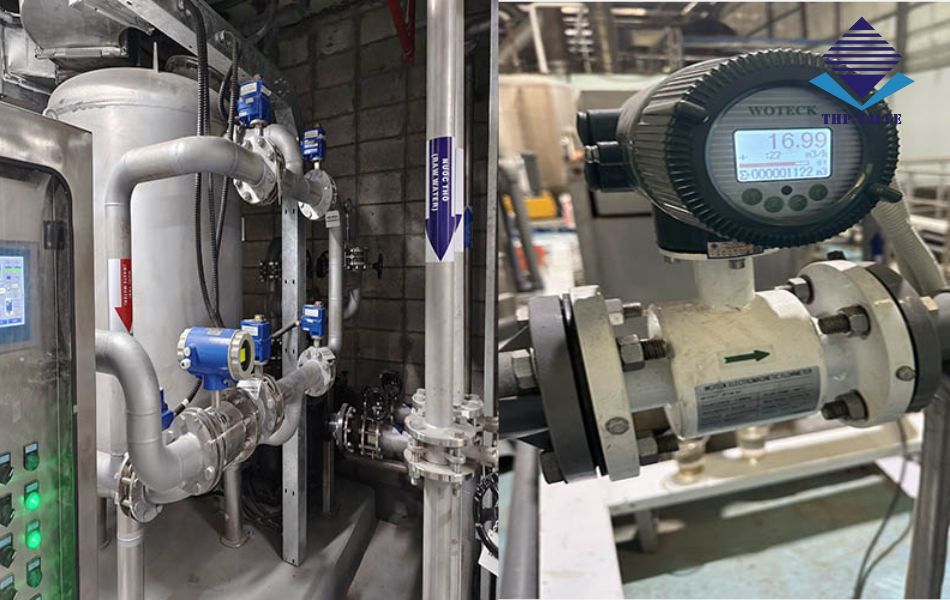

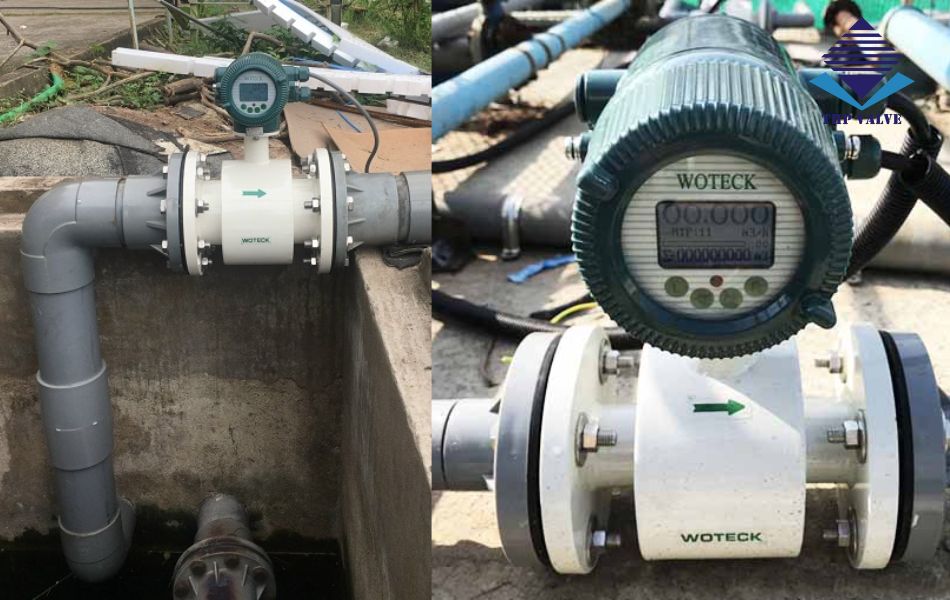

Dưới đây là một số hình ảnh thực tế về các dự án lắp đặt đồng hồ đo lưu lượng nước thải mà Tuấn Hưng Phát đã thực hiện cho khách hàng. Những hình ảnh này thể hiện quy trình lắp đặt chuyên nghiệp, chất lượng sản phẩm và sự tận tâm của đội ngũ kỹ thuật của chúng tôi.

Các thiết bị cần lắp đặt trước và sau đồng hồ nước thải

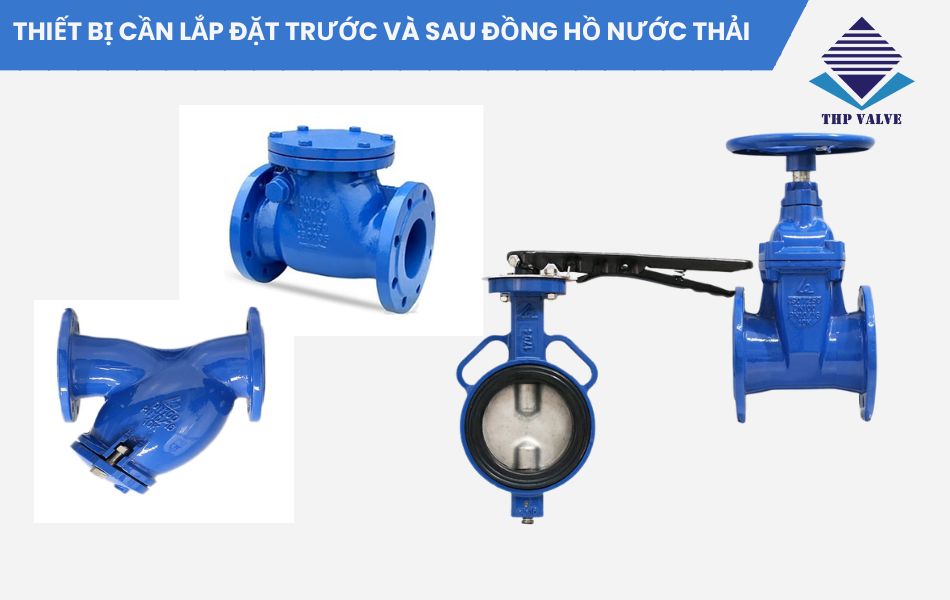

Để bảo vệ đồng hồ, tăng độ chính xác và thuận tiện cho việc bảo trì, sửa chữa sau này, một hệ thống lắp đặt chuẩn kỹ thuật cần có các thiết bị phụ trợ sau:

• Y lọc: Đây là thiết bị bảo vệ quan trọng nhất, được lắp đặt ở phía trước đồng hồ để lọc toàn bộ rác, cặn bẩn, sỏi đá, tránh chúng đi vào làm kẹt hoặc phá hỏng các bộ phận đo lường bên trong.
• Van cổng hoặc van bướm: Các loại van khóa này nên được lắp đặt ở cả phía trước và phía sau đồng hồ. Chúng có vai trò cô lập thiết bị, cho phép người vận hành khóa hoàn toàn dòng chảy để có thể tháo dỡ đồng hồ một cách an toàn khi cần bảo trì, sửa chữa hoặc thay thế.
• Van 1 chiều: Thiết bị này thường được lắp đặt ở phía sau đồng hồ, đặc biệt bắt buộc với các đường ống lắp thẳng đứng. Vai trò của nó là ngăn chặn hiện tượng dòng chảy ngược dội lại làm hỏng đồng hồ khi máy bơm dừng hoạt động đột ngột.

Việc lắp đặt đồng hồ nước thải đúng kỹ thuật không chỉ là một yêu cầu bắt buộc để tuân thủ các quy định về môi trường, mà còn là yếu tố quyết định trực tiếp đến độ chính xác của dữ liệu và tuổi thọ của toàn bộ hệ thống. Từ việc tuân thủ các quy định về đoạn ống thẳng (5D-3D), đảm bảo ống luôn đầy nước, cho đến việc lắp đặt các thiết bị phụ trợ như y lọc và van một chiều, mỗi bước đều đóng vai trò quan trọng.

Quá trình này đòi hỏi sự cẩn thận và kinh nghiệm kỹ thuật để tránh những sai sót có thể dẫn đến kết quả đo không chính xác và chi phí bảo trì tốn kém về sau.

Nếu quý khách hàng cần tư vấn thêm về cách lắp đặt đồng hồ đo lưu lượng nước thải hoặc tìm kiếm một đơn vị cung cấp đồng hồ uy tín, hãy liên hệ ngay với Tuấn Hưng Phát Valve. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ bạn đảm bảo hệ thống quan trắc nước thải hoạt động an toàn, chính xác và hiệu quả nhất.
