Chi tiết cách lắp van điện từ đúng kỹ thuật và hoạt động chính xác

Cách lắp van điện từ đúng kỹ thuật luôn là yếu tố quan trọng giúp quyết định đến độ bền, khả năng vận hành và độ an toàn của toàn bộ hệ thống. Trên thực tế, không tình trạng như chập cháy, không đóng mở, rò rỉ lưu chất hay sự cố vận hành đều bắt nguồn từ việc lắp đặt sai cách. Chính vì thế, để nắm rõ quy trình lắp đặt van điện từ, hãy cùng Tuấn Hưng Phát Valve khám phá ở bài viết dưới đây nhé!

Tìm hiểu chung về van điện từ?

Van điện từ là thiết bị điều khiển dòng chảy sử dụng lực điện từ để đóng hoặc mở dòng lưu chất như nước, hơi, khí, dầu,… Do đó, khi được cấp điện cuộn coil sẽ tạo ra từ trường làm thay đổi trạng thái đóng mở của van và khi ngắt điện, van sẽ trở về trạng thái ban đầu nhờ lựa đàn hồi của lò xo.

Thông thường, van điện từ sử dụng nguồn điện chính là 24V, 110V, 220V xoay chiều hoặc một chiều và có cơ chế đóng mở nhanh, tốn ít năng lượng cùng thiết kế nhỏ gọn. Và được làm từ nhiều vật liệu như đồng, inox hoặc nhựa, nên sản phẩm được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa hiện nay.

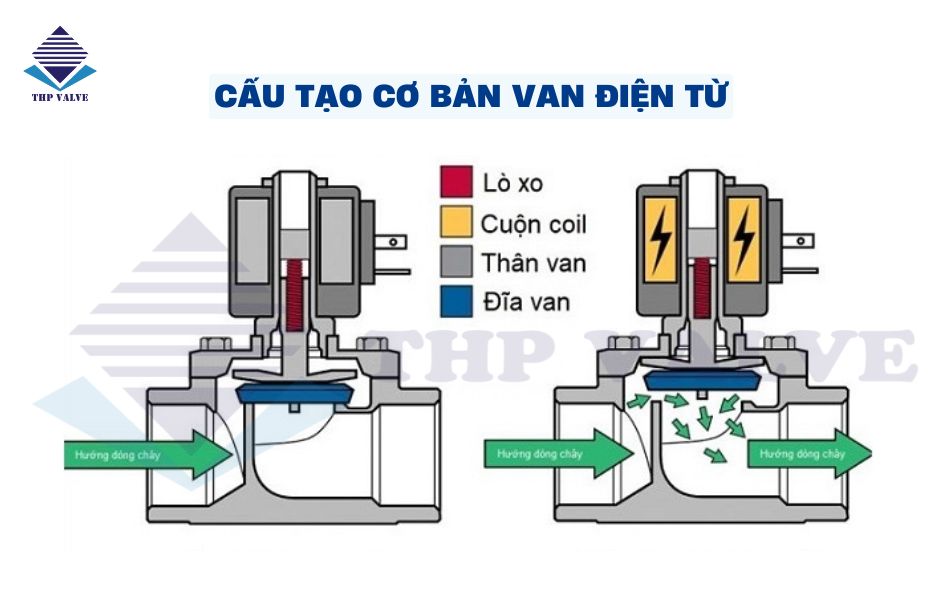

Cấu tạo cơ bản của van điện từ

Về cơ bản, Solenoid Valve được cấu tạo gồm các bộ phận cơ bản là thân van, cuộn coil, lõi van, lò xo, gioăng làm kín và mỗi bộ phận đảm nhận vai trò riêng cụ thể như sau:

• Thân van: Đây là bộ phận chịu áp lực chính và bao bọc toàn bộ chi tiết bên trong van, thân van thường làm từ đồng, inox hoặc nhựa và có độ bền, khả năng chống ăn mòn ổn định.
• Cuộn coil: Là cuộn điện của van và là bộ phận chính giúp tạo ra từ trường cho van, bộ phận này thường được quấn từ dây đồng sử dụng nguồn điện thông dụng như 24V, 110V, 220V.
• Lõi van Piston: Đóng vai trò quan trọng và là bộ phận trực tiếp đóng mở van theo cơ chế di chuyển lên xuống dưới tác động của từ trường, Piston thường được làm từ inox.
• Lò xo: Thường được làm từ inox với độ đàn hồi tốt và hỗ trợ đẩy trục van lên xuống để đóng mở van khi nguồn điện ngưng.
• Gioăng làm kín: Được làm từ chất liệu như EPDM, PTFE, Viton,… giúp ngăn nước rò rỉ, đảm bảo độ kín khít khi van vận hành.

=> Đừng bỏ qua các sản phẩm van điện từ đang được bán chạy và giá thành cạnh tranh tại Tuấn Hưng Phát Valve!

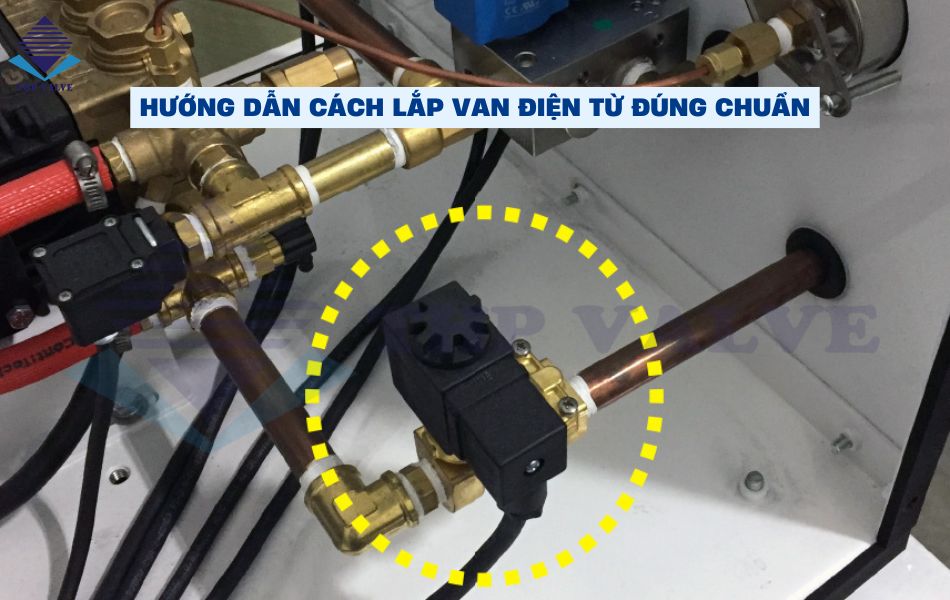

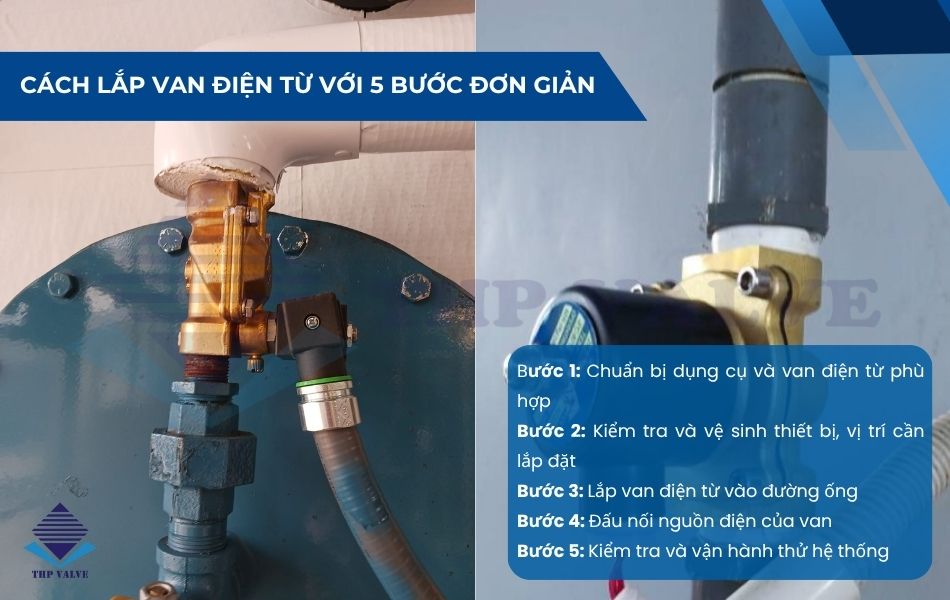

Hướng dẫn cách lắp van điện từ chuẩn từng bước

Cách lắp van điện từ không chỉ dừng lại ở thao tác cơ bản mà còn cần tuân thủ đúng quy trình kỹ thuật để đảm bảo thiết bị hoạt động ổn định và hạn chế sự cố, kéo dài tuổi thọ. Sau đây và 5 bước lắp đặt cơ bản được chia sẻ từ chuyên gia:

Bước 1: Chuẩn bị dụng cụ và van điện từ phù hợp

Trước khi tiến hành lắp đặt, cần chuẩn bị đầy đủ van điện từ phù hợp, các thiết bị và dụng cụ hỗ trợ cách lắp van điện từ để đảm bảo quá trình diễn ra thuận tiện như mỏ lết, cờ lê, tua vít, gioăng làm kín, băng tan, dây điện, băng keo cách điện,…

Bước 2: Kiểm tra và vệ sinh thiết bị, vị trí cần lắp đặt

Trước khi tiến hành lắp van, cần thực hiện kiểm tra tổng thể tình trạng van như có vị nứt vỡ, ẩm, hư hỏng đồng thời tiến hành vệ sinh thân van, vị trí kết nối trên đường ống, loại bỏ cặn bẩn, rỉ sét, dị vật bên trong,… Điều này giúp quá trình kết nối được kín khít và đảm bảo hiệu quả đóng mở của van điện từ ổn định.

Bước 3: Lắp van điện từ vào đường ống

Tiếp theo, xác định chiều dòng chảy theo mũi tên trên thân van để đảm bảo lắp van đúng hướng quy định. Sau đó, lắp van vào được ống  với 2 phương pháp lắp đặt cơ bản tương ứng với kiểu kết nối ren và mặt bích:

• Cách lắp van điện từ nối ren: Quấn băng tan quanh ren theo chiều siết và lắp van vào đường ống, siết bằng mỏ lết với lực vừa phải để đảm bảo độ kín khít và tránh nứt, hư hỏng ren.
• Cách lắp van điện từ mặt bích: Đặt gioăng làm kín ở giữa 2 mặt bích và văn chỉnh van đúng tâm đường ống cùng các vị trí bulong ở thân van và đường ống với nhau. Sau đó, luồn bulong đai ốc qua vị trí bulong đồng thời siết đai ốc theo hình chéo để đảm bảo lực phân bổ đều.

Bước 4: Đấu nối nguồn điện của van

Tiếp theo, kết nối dây điện đúng với điện áp định mức của cuộn coil và đảm bảo đầu nối chắc chắn không lỏng lẻo, đồng thời sử dụng băng keo cách điện để bảo vệ mối nối (đối với môi trường ẩm, dùng đầu nối chống nước)

Bước 5: Kiểm tra và vận hành thử hệ thống

Cuối cùng, sau khi đã lắp đặt van hoàn tất hãy cấp điện và ngắt điện để kiểm tra van có đóng/mở kín đúng thiết kế hay không. Đặc biệt, kiểm tra mối nối có rò rỉ hoặc hiện tượng rung, kêu bất thường để xử lý kịp thời trước khi đưa hệ thống vào hoạt động chính thức.

Những lỗi thường gặp khi lắp van điện từ hiện nay

Bên cạnh việc hiểu rõ cách lắp van điện từ, người vận hành cũng cần chú ý những lỗi thường gặp có thể xảy ra khi lắp đặt van điện từ để hạn chế các trường hợp trên và đảm bảo cách lắp van đúng chuẩn:

• Lắp sai chiều dòng chảy: Đây là lỗi phổ biến và cần lưu ý hướng mũi thân trên thân van với dòng chảy lưu chất để đảm bảo độ kín khít khi van đóng/mở, hạn chế xuất hiện tiếng ồn, tình trạng rung lắc.
• Sử dụng sai điện áp cuộn coil: Mỗi loại van điện từ được thiết kế với mức điện áp riêng như 24V, 110V, 220V và nếu cấp sai điện áp có thể dẫn đến tình trạng cháy coil, hư hỏng van. Do đó, người dùng cần đảm bảo nguồn điện áp chính xác.
• Không lắp bộ lọc trước van: Đối với lưu chất chứa nhiều cặn bẩn, rỉ sét,… cần lắp đặt lọc Y trước van để loại bỏ rác thải gây kẹt vai, hạn chế tình trạng ăn mòn lõi van và đảm bảo độ kín khít khi vận hành.
• Lắp vai tư thế van: Đối với van điện từ luôn yêu cầu lắp đặt chuẩn tư thế để đảm bảo hoạt động ổn định, tránh lắp van úp ngược xuống hoặc vị trí dễ ngập nước, dễ gây hư hỏng, chập điện, giảm tuổi thọ.
• Đầu nối điện không đảm bảo an toàn: Đối với vị trí dây kết nối lỏng lẻo, không có thiết bị bảo vệ quá tải hoặc không cách điện tốt trong môi trường không chỉ ảnh hưởng đến van mà gây nguy hiểm tới nguồn điện hệ thống và người vận hành.

Trên đây là những thông tin chi tiết về cách lắp van điện từ chính xác và đúng kỹ thuật, hy vọng bài viết này đã mang đến những kiến thức bổ ích và dễ dàng ứng dụng. Nếu còn bất cứ thắc mắc nào, hãy để lại thông tin tại mục Hỗ Trợ hoặc gọi ngay Hotline 0961.694.858 để đội ngũ tư vấn của Tuanhungphatvalve giải pháp nhanh chóng!
