Bẫy hơi lắp bích

Tìm hiểu về bẫy hơi lắp bích

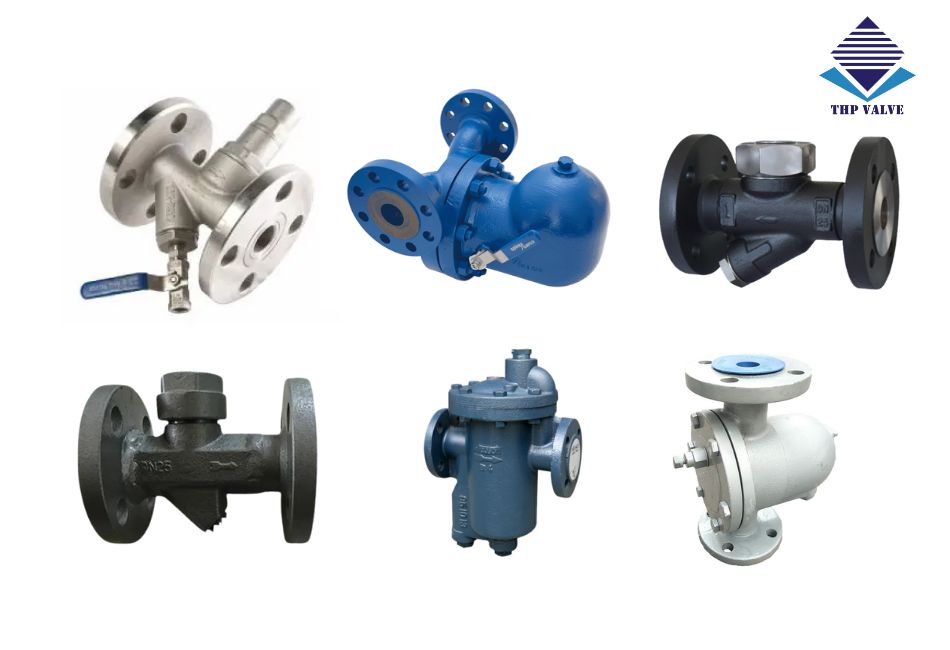

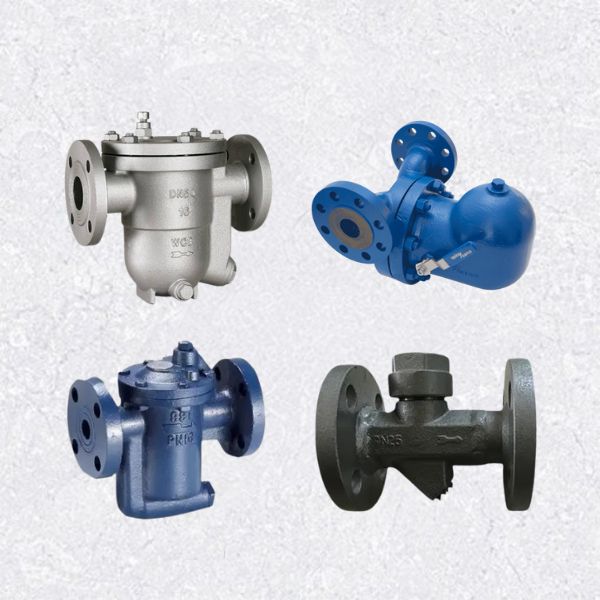

Bẫy hơi lắp bích (Flanged Steam Trap) là một thiết bị tự động quan trọng được thiết kế để loại bỏ nước ngưng tụ và các khí không ngưng ra khỏi hệ thống đường ống hơi nóng, đồng thời ngăn chặn sự thất thoát của hơi nóng sống. Việc loại bỏ nước ngưng và khí không ngưng là tối cần thiết để đảm bảo hiệu suất truyền nhiệt tối ưu, bảo vệ thiết bị khỏi ăn mòn và hư hỏng do thủy kích và tiết kiệm năng lượng.

Đặc điểm nhận dạng chính của loại bẫy hơi này là kiểu kết nối mặt bích. So với kiểu nối ren, kết nối mặt bích thường được ưu tiên sử dụng trong các trường hợp:

• Đường ống có kích thước lớn: Thường từ DN50 (2″) trở lên.
• Áp suất và nhiệt độ làm việc cao: Mặt bích cung cấp một kết nối chắc chắn, an toàn và chịu được điều kiện vận hành khắc nghiệt hơn.
• Yêu cầu bảo trì, thay thế dễ dàng: Việc tháo lắp bẫy hơi mặt bích thường đơn giản hơn, không cần cắt hoặc xoay đường ống.
• Tuân thủ các tiêu chuẩn công nghiệp: Đảm bảo sự đồng bộ và tương thích trong các hệ thống đường ống tuân thủ tiêu chuẩn mặt bích (JIS, DIN, ANSI, BS).

Phân loại loại bẫy hơi nối bích phổ biến

Bẫy hơi lắp bích được phân loại chủ yếu dựa trên nguyên lý hoạt động để tách nước ngưng ra khỏi hơi nóng. Có ba nhóm nguyên lý chính:

Bẫy hơi cơ học

Hoạt động dựa trên sự chênh lệch về tỷ trọng, khối lượng riêng giữa hơi nước và nước ngưng tụ. Bao gồm 2 loại phổ biến là bẫy hơi phao và bẫy hơi gầu đảo.

• Bẫy hơi phao: Sử dụng một quả phao nổi trên nước ngưng để điều khiển van xả. Thường kết hợp bộ phận nhiệt tĩnh để xả khí không ngưng. Có khả năng xả nước ngưng liên tục và lưu lượng lớn.
• Bẫy hơi gầu đảo: Sử dụng một chiếc gầu úp ngược bên trong. Hơi vào làm gầu nổi lên, đóng van. Nước ngưng vào làm gầu chìm xuống, mở van xả. Hoạt động theo chu kỳ, rất bền, chịu thủy kích tốt.

Bẫy hơi nhiệt động

Loại bẫy hơi hày hoạt động dựa trên sự khác biệt về động năng và áp suất giữa dòng hơi và dòng nước ngưng khi đi qua một khe hẹp hoặc khoang kiểm soát.

Trong đó, bẫy hơi đồng tiền là loại phổ biến nhất trong nhóm này. Cấu tạo đơn giản chỉ gồm thân van và một đĩa kim loại di động. Hơi nóng đi qua tạo áp suất thấp giữ đĩa đóng, nước ngưng đi qua không tạo đủ chênh áp làm đĩa mở ra để xả. Hoạt động theo chu kỳ, có tiếng “tách tách”.

Bẫy hơi nhiệt tĩnh

Khác với các loại khác, bẫy hơi nhiệt tĩnh dựa trên sự chênh lệch về nhiệt độ giữa hơi nóng nhiệt độ cao và nước ngưng nhiệt độ thấp hơn đáng kể, đặc biệt là nước ngưng bị làm nguội. Có 2 loại chính là bẫy hơi dạng hộp xếp và lưỡng kim.

• Bẫy hơi dạng hộp xếp: Sử dụng một hộp kim loại xếp chứa dung dịch đặc biệt dễ bay hơi. Khi gặp hơi nóng, dung dịch sôi, hộp xếp giãn nở và đóng van. Khi gặp nước ngưng nguội, dung dịch ngưng tụ, hộp xếp co lại và mở van.
• Bẫy hơi lưỡng kim: Sử dụng một hoặc nhiều cặp thanh kim loại có hệ số giãn nở nhiệt khác nhau ghép lại. Khi nhiệt độ thay đổi, sự giãn nở không đều làm thanh lưỡng kim cong đi, tác động đóng mở van xả.

Tất cả các loại bẫy hơi hoạt động theo các nguyên lý trên đều có thể được thiết kế và sản xuất với kiểu kết nối mặt bích để đáp ứng yêu cầu lắp đặt trên đường ống lớn hoặc trong các hệ thống có tiêu chuẩn mặt bích cụ thể.

Thông số kỹ thuật của bẫy hơi lắp bích

Ứng dụng của bẫy hơi lắp bích – cóc ngưng lắp bích

Bẫy hơi lắp bích được sử dụng tại các điểm cần tách nước ngưng trong hệ thống hơi, đặc biệt là các đường ống chính hoặc thiết bị có lưu lượng lớn, áp suất nhiệt độ cao:

• Đường ống hơi chính.
• Các nhánh cấp hơi.
• Các bộ trao đổi nhiệt lớn.
• Thiết bị gia nhiệt không khí.
• Nồi nấu, nồi hấp, thiết bị sấy công nghiệp.
• Các điểm cuối đường ống, điểm thấp trên đường ống lớn.
• Ứng dụng trong nhà máy điện, hóa chất, lọc dầu, dệt may, thực phẩm, dược phẩm,…

Việc lựa chọn đúng loại và kích thước bẫy hơi lắp bích là yếu tố then chốt để đảm bảo hệ thống hơi hoạt động hiệu quả, an toàn và tiết kiệm năng lượng. Công ty TNHH Thương mại Tuấn Hưng Phát tự hào là nhà cung cấp hàng đầu các loại bẫy hơi lắp bích chính hãng, chất lượng cao tại Việt Nam.

Chúng tôi phân phối bẫy hơi từ các thương hiệu uy tín toàn cầu đảm bảo 100% hàng chính hãng với đầy đủ CO, CQ.

Liên hệ ngay với Tuấn Hưng Phát Valve qua hotline 0961.694.858 để được tư vấn chi tiết và nhận báo giá tốt nhất!
