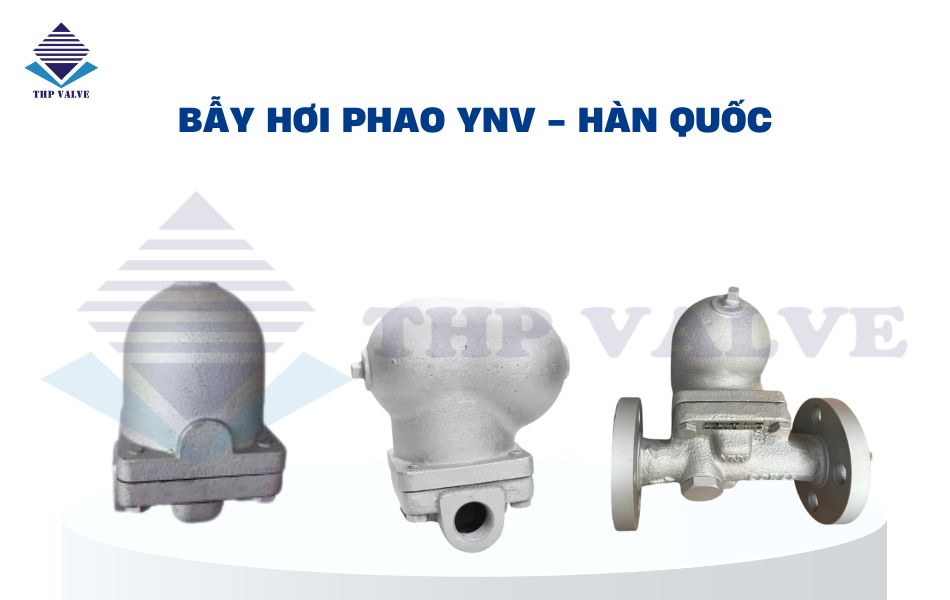

Bẫy hơi bóng phao ynv đang được ứng dụng nhiều nhất cho các hệ thống hơi, khí. Là dòng thiết bị xả nước ngưng nhỏ gọn, khả năng làm việc nhanh chóng. Hiện nay, các hệ thống hơi ưu tiên sử dụng bẫy hơi bóng phao ynv thay cho các bẫy hơi đồng tiền bởi khả năng xả nước ngưng của nó hiệu quả vượt trội hơn.

Giới thiệu về bẫy hơi bóng phao

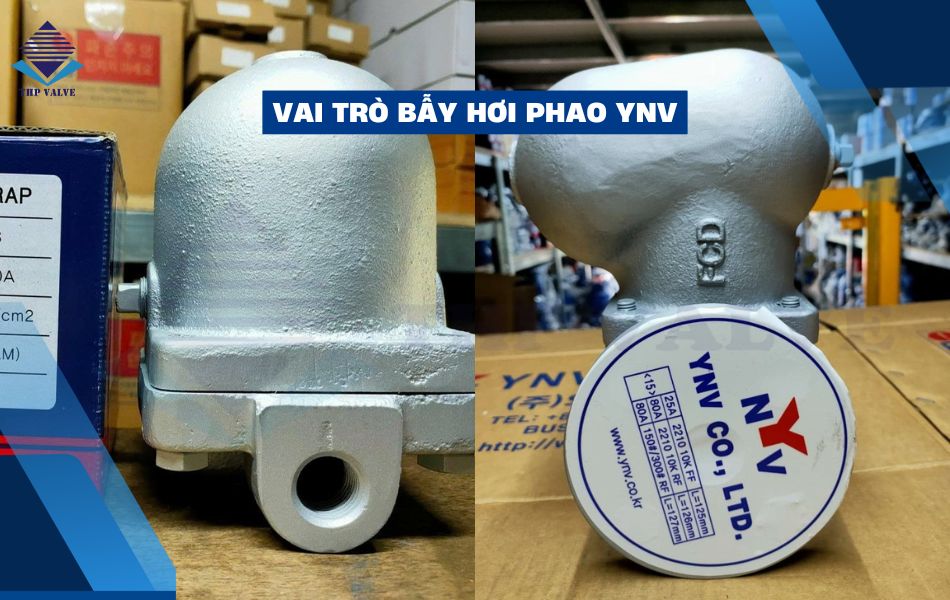

Bẫy hơi phaothường xuyên xuất hiện trong hệ thống hơi nóng hoặc khí để loại bỏ nước ngưng tụ ra khỏi hệ thống hơi. Bởi vì trong quá trình làm việc, khi nhiệt độ bị giảm, hơi bị ngưng tụ thành chất lỏng ở trong đường ống. Khi lưu lượng nước càng nhiều, gây ra hiện tượng tắc khí, hơi. Thiết bị bẫy hơi bóng phao của ynv được lắp đặt giúp thoát nước ngưng đó. Hơi đi qua đường ống tốt hơn và hệ thống luôn khô ráo. Đây là thiết bị quan trọng, không thể thiếu tại hầu hết nhà máy hay xí nghiệp.

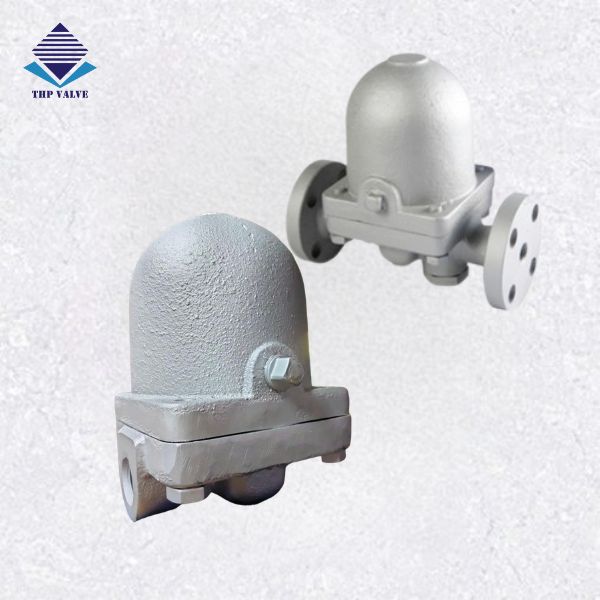

Bẫy hơi bóng phao ynv có nguồn gốc xuất xứ hàn quốc, có hoạt động đóng mở để xả nước ngưng bằng bóng phao hoặc cốc phao. Kiểu hoạt động này tương đối linh hoạt, đảm bảo thời gian sử dụng lâu dài và liên tục. Dạng bóng hay cốc giống nhau khi đều phải chịu lực tác động ngược của hơi và nước ngưng. Tuy nhiên, bẫy hơi bóng phao đóng mở không gây ra tiếng ồn lớn nên được yêu thích hơn.

Bẫy hơi dạng bóng phao thường làm bằng chất liệu gang dẻo. Có 2 trạng thái đóng mở cơ bản tương ứng với 2 chu trình hoạt động của bẫy hơi phao: không có hơi nước thất thoát ra ngoài (bẫy hơi đóng) và xả nước ngưng ra ngoài (bẫy hơi mở).

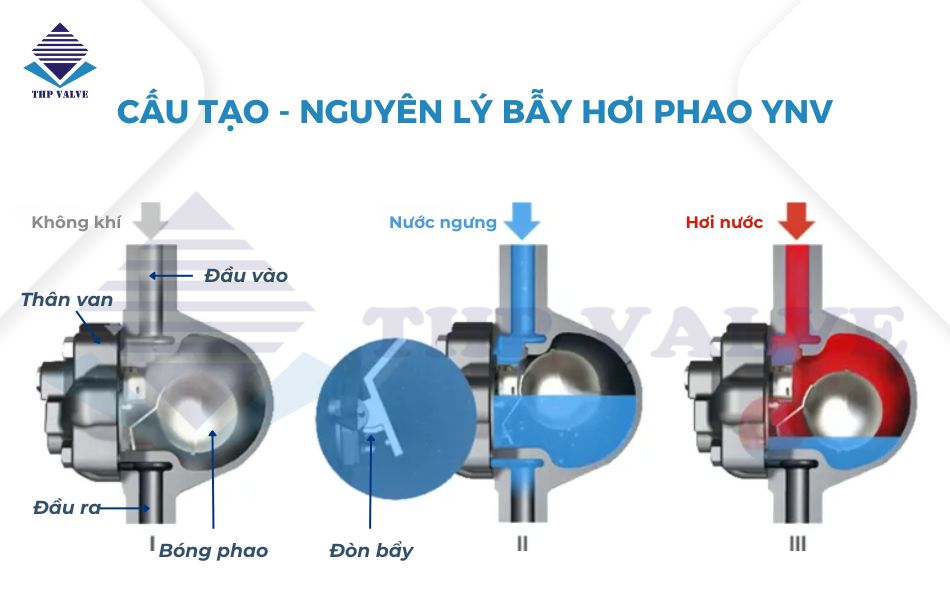

Cấu tạo

Bẫy hơi phao là bẫy hơi có cấu tạo có thể đóng mở bằng bóng phao hoặc cốc phao. Ngoài ra, chi tiết các bộ phận và chức năng làm việc của chúng đều giống với bẫy hơi phao thông thường. Trong bài chia sẻ này, Tuấn Hưng Phát sẽ mô tả chi tiết các bộ phận của bẫy hơi bóng phao ynv hàn quốc để quý khách hàng hiểu hơn về nó. Bẫy hơi bóng phao ynv có 4 bộ phận quan trọng gồm: thân, bóng phao, đầu ra – vào, lỗ thông hơi, trong đó:

+ Thân: đúc nguyên khối bằng chất liệu gang có khả năng chịu được nhiệt độ cao và áp suất cao. Mặt bên trong và bên ngoài của thân được bao phủ lớp sơn epoxy cao cấp đảm bảo độ bền tốt dưới tác động môi trường.

+ Bóng phao: dạng hình cầu, nhẹ với khí bơm đầy bên trong. Chế tạo bằng chất liệu inox nhẹ, chịu nhiệt và chống ăn mòn tốt, đảm bảo độ bền cơ học cao. Đồng thời bóng phao dễ dàng nổi trên mặt nước.

+ Đầu vào – ra: đầu vào mang theo hơi nóng và lưu lượng nước, đầu ra để thoát nước ngưng. Cả 2 đầu kết nối với đường ống bằng mặt bích hoặc lắp ren.

+ Lỗ thông hơi: có trong bẫy hơi dạng cốc phao.

Nguyên lý hoạt động

Khi nước ngưng tụ cùng với luồng hơi nóng liên tục đi qua bẫy hơi, do nước có trọng lượng nặng nên nước bị rơi xuống dưới, còn hơi nhẹ sẽ bay lên trên. Như vậy, lượng nước ngưng tụ sẽ tăng dần lên trong bẫy hơi bóng phao và đẩy bóng phao di chuyển lên trên, đến giới hạn thì bóng phao thông qua đòn bẩy sẽ kéo đĩa van di chuyển để mở xả nước ngưng.

Cụ thể, bóng phao kết nối với đòn bẩy nhấc nút bịt (đĩa) khỏi vị trí lỗ xả, cho phép nước ngưng và một lượng khí nhất định thoát ra ngoài. Nước ngưng chảy ra hết, bóng phao dần dần hạ xuống để bịt lỗ xả lại. Hoàn thành một chu trình đóng mở xả nước ngưng.

Thông số kỹ thuật

+ chất liệu thân: gang dẻo

+ phao, ty: inox 304

+ chênh lệch áp suất: 10 kgf/cm2

+ kết nối đường ống: lắp ren, mặt bích

+ thương hiệu: YNV

+ xuất xứ: Hàn Quốc

+ chế độ bảo hành: 12 tháng

Ưu – nhược điểm

Ưu điểm

Đa dạng kích thước, trong đó lắp ren (dn15 – dn50) và lắp mặt bích (dn25 – dn50).

Thiết kế bẫy hơi nhỏ gọn, trọng lượng nhẹ, hoạt động với lưu lượng xả nước lớn.

Có khả năng làm việc liên tục trong điều kiện nhiệt độ cao, áp suất cao.

Thường được lắp đặt trong hệ thống hơi nóng, nhờ chất liệu gang và inox giúp bẫy hơi bóng phao ynv giữ nhiệt tốt. Hơi nóng trong đường ống di chuyển với tốc độ cao, không bị thất thoát nhiệt trong quá trình vận hành.

Điều chỉnh đóng mở bẫy hơi phao để xả nước ngưng đơn giản, không ảnh hưởng đến tốc độ dòng chảy hay áp suất dao động với hệ thống.

Giá thành rẻ, đáp ứng hầu hết chi phí đầu tư trong mọi dự án.

Nhược điểm

Không thể sử dụng ở điều kiện môi trường quá lạnh.

Khả năng xả nước ngưng thấp hơn so với dạng thừng ngược.

Lỗ thông hơi nhỏ nên lượng xả khí tương đối chậm.

Ứng dụng bẫy hơi phao

Được sử dụng để ngăn chặn các dải không khí thích hợp với nhiệt độ cao.

Có sẵn cho thiết bị hơi khác nhau, chẳng hạn như một bộ trao đổi nhiệt, một máy sấy, một nóng đơn vị, vv bởi vì một cấu trúc cơ khí cần năng lượng để sử dụng. Contributive để tiết kiệm năng lượng vì độ chính xác cao.

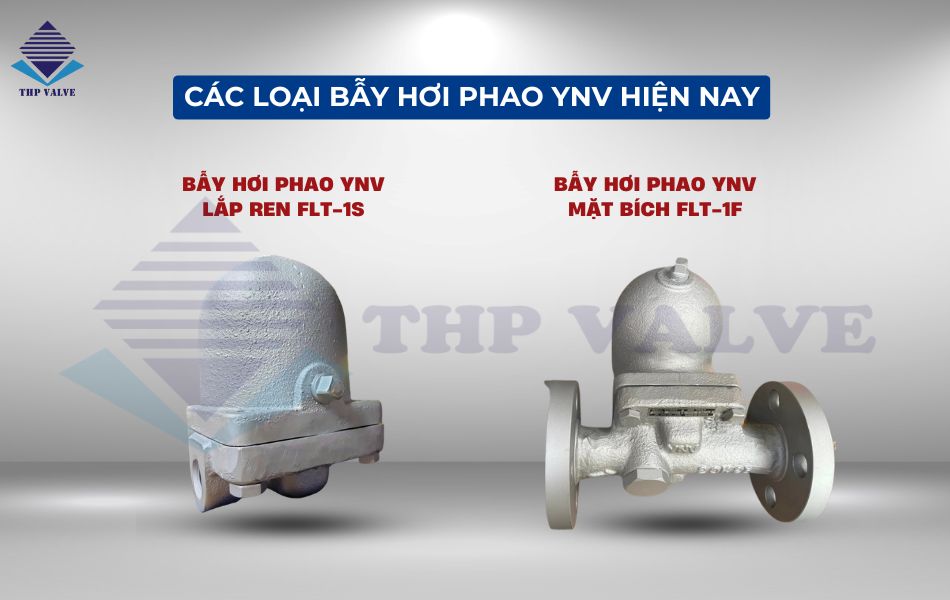

Phân loại bẫy hơi phao ynv theo lắp đặt

Bẫy hơi bóng phao sản xuất đa dạng bởi hãng YNV, đã trải qua nhiều kiểm định với các đánh giá cao và tốt nhất cho dòng sản phẩm này. Đơn vị Tuấn Hưng Phát đang hợp tác với ynv nhập khẩu bẫy hơi bóng phao hàn quốc về thị trường Việt Nam.

Với chất liệu sản xuất và cấu tạo tương tự nhau, khách hàng khi chọn mua bẫy hơi bóng phao ynv nên chú ý kiểu kết nối với đường ống. Ở trên, Tuấn Hưng Phát đã chia sẻ lắp ren và lắp mặt bích sẽ có những loại kích thước nào. Dưới đây, sẽ sản phẩm theo model chi tiết hơn cho các kích thước phù hợp.

Model FLT – 15 lắp ren

Dạng lắp ren giúp cho bẫy hơi phao ynv nối ren liên kết vào 2 đầu đường ống nhờ phương pháp vặn hay xoay nút chai. Ưu điểm của nối ren là tháo lắp nhanh chóng, không bị rò rỉ hơi hoặc nước ngưng.

Thông số kỹ thuật

Kích thước: dn15, dn20, dn25, dn32, dn40, dn50
Vật liệu thân: gang dẻo
Vật liệu phao, ty: inox 304
Chênh lệch áp suất: 10kgf/cm2
Kiểu kết nối: nối ren
Hãng: YNV
Xuất xứ: Hàn Quốc
Bảo hành: 12 tháng

Model FLT – 15 lắp bích

Dạng lắp mặt bích hỗ trợ bẫy hơi phao ynv hàn quốc liên kết vào hai đầu đường ống bằng các bulong hoặc đai ốc chắc chắn. Quá trình tháo lắp nhanh cũng là ưu điểm của nó, ngoài ra lắp bích tạo độ kín và độ bền chắc tốt hơn. Không bị tình trạng rò rỉ hơi nóng hoặc nước ngưng ra ngoài.

Thông số kỹ thuật

Kích thước: dn25, dn32, dn40, dn50
Vật liệu thân: gang dẻo
Vật liệu phao, ty: inox 304
Chênh lệch áp suất: 10kgf/cm2
Kiểu kết nối: 2 mặt bích
Tiêu chuẩn mặt bích: JIS 10k
Hãng: YNV
Xuất xứ: Hàn Quốc
Bảo hành: 12 tháng

Sản phẩm tương tự: bẫy hơi đồng tiền
