Van điều khiển khí nén là gì?
Van điều khiển khí nén là hay có tên tiếng anh là valve pneumatic, sử dụng khí được nén dưới áp suất cao, tạo ra động năng làm xoay chuyển các xy lanh, hình thành các trạng thái đóng hoặc mở
Van điều khiển khí nén thường là sự kết hợp giữa bộ truyền động khí nén và phần van cơ. Bộ điều khiển khí nén cùng các van cơ gồm: van bướm, van bi, van cầu, van cổng.. nhằm tự động hóa và điều khiển chúng từ xa một cách dễ dàng.
Đặc tính kỹ thuật van điều khiển khí nén
- Kích thước van: van có thể sử dụng cho đường ống từ DN15- DN1200
- Vật liệu chế tạo: Phần van cơ: gang, gang dẻo, thép, inox
- Nhiệt độ làm việc từ: -10-240 độ C
- Áp lực làm việc: PN10, PN16, PN25
- Áp lực khí nén tối đa: 0- 8 bar
- Môi trường sử dụng: Khí, nước, dầu, gas
- Kiểu lắp: Lắp ren – rắc co hoặc lắp mặt bích
- Tiêu chuẩn lắp đặt: BS, DIN, JIS

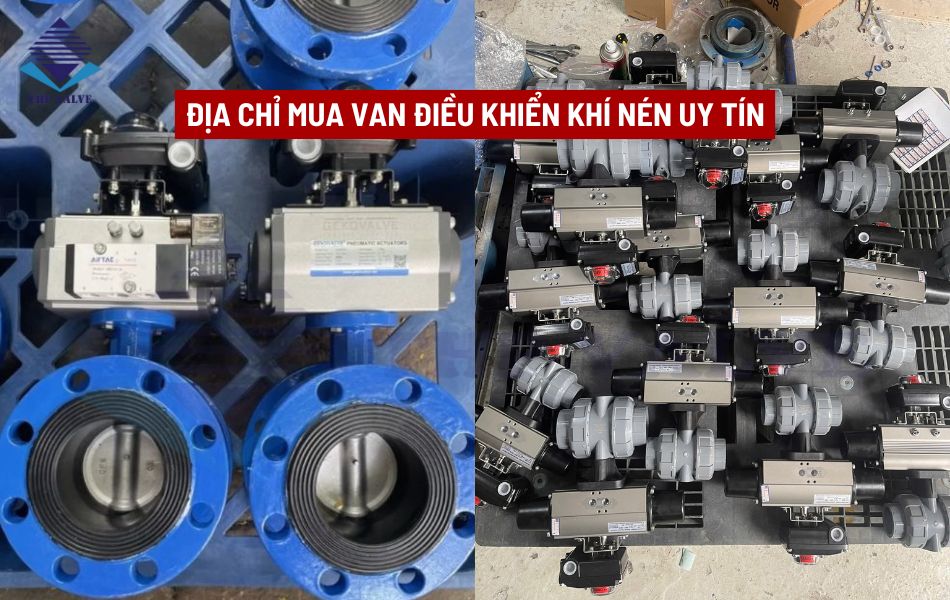

Hình ảnh van điều khiển khí nén

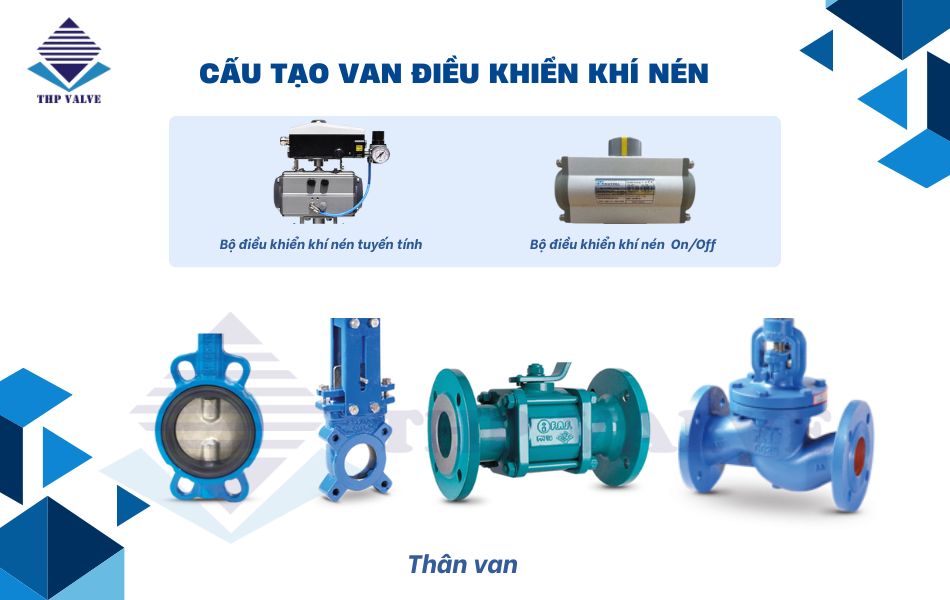

Cấu tạo của van điều khiển khí nén
Van khí nén có cấu tạo khá đơn giản gồm 2 bộ phận chính: Van + Bộ điều khiển bằng khí nén. Ngoài ra còn có thêm một số những phụ kiện đi kèm: Công tắc giám sát, Thiết bị truyền động khí nén tuyến tính.
Van cơ
Cấu tạo gồm có trục ty, 2 cổng kết nối lắp bích hoặc lắp ren, đĩa van ( đây là bộ phận tiếp xúc trực tiếp với lưu chất). Gioăng cao su có chức năng làm kín khi đóng, bao bọc bên ngoài là thân van đúc từ: Gang, inox, thép, hoặc nhựa tùy biến, bên ngoài của thân được phủ lớp sơn epoxy chống thâm, bám bụi hiệu quả.
Thiết bị truyền động khí nén
Là trung tâm điều khiển, bộ não của van, bên ngoài được bao bọc bằng hợp kim nhôm, kèm theo là công nghệ mới bảo vệ toàn diện IP67, Ip68 khỏi các yếu tố thời tiết. Khi kết hợp với van cơ và nguồn khí nén, nó có khả năng điều khiển phần van cơ tùy theo ý của chủ sở hữu.
Công tắc giám sát
Chúng ta không thể phủ nhận những lợi ích mà van điều khiển khí nén đem lại, tuy nhiên chúng lại có một nhược điểm là không thể nhận biết khả năng đóng/mở nếu ta quan sát van từ bên ngoài. Công tắc giám sát ra đời để khắc phục tình trạng đó, với 2 màu dễ phân biệt: Màu vàng (Open) – Màu đen (Close).
Thiết bị vận hành tuyến tính
Hay còn có tên gọi khác là là thiết bị điều khiển đĩa van mở theo góc, tượng tự như công tắc giám sát, thiết bị tuyến tính cũng được lắp ở trên bộ điều khiển, đây là phụ kiện không thể thiếu nếu như bạn cần 1 sản phẩm để điều tiết dòng chảy đơn giản và hiệu quả.
Van điện từ khí nén
Có tên tiếng anh là Solenoid valve là dòng van được sử dụng để đóng hoặc mở đường dẫn của khí nén, van cũng giúp người dùng thay đổi hướng chấp hành và tính toán lại các thiết kế trong thi công lắp đặt
Ngoài ra còn các thiết bị khác
Tiêu âm
Âm thanh khí nén phát ra khá là ồn, nếu nhiều thiết bị cùng mở trong cả một hệ thống, các bạn hình dung nó sẽ ồn ra sao rồi chứ?. Tiêu âm là một bộ phận dùng để thông khí điều áp vào bầu khí quyển, khi lắp đặt vào bộ điều khiển nó làm giảm tiếng ồn, khử ồn một cách hiệu quả.
Bộ điều chỉnh áp suất khí nén (Regulator)
Hay còn được gọi với tên: Van chỉnh áp suất máy khí nén, van giảm áp, có chức năng điều chỉnh áp suất, và luôn đảm bảo áp suất ổn định, đây là một thiết bị cực kỳ cần thiết cho bộ khí nén.
Bộ lọc khí nén (Compressed Air Fillte)
Như các bạn đã biết không khí sẽ có một hàm lượng nước, nồng độ dầu, và các chất gây ô nhiễm khác, khi sử dụng không khí liên tục lâu dần sẽ ảnh hưởng đến quá trình vận hành của máy, nguyên nhân chính giảm vòng đời sử dụng của bộ truyền động. Bộ lọc khí nén ra đời và khắc phục được tình trạng trên, với cấu tạo đặc biệt, nó giúp không khí sẽ được làm sạch hoàn toàn, tối ưu hóa trước khi đưa vào bên trong.
Nguyên lý vận hành van điều khiển khí nén
Tùy thuộc vào nhu cầu của quý vị mà chúng ta nên sử dụng một cách điều khiển khác nhau, ở bài viết này tôi sẽ đề cập đến các loại hoạt động chính: Tác động đơn, tác động kép.
Tác động đơn
Hay còn có tên gọi khác là tác động lò xo lưu hồi, tác động đơn tức là tác động 1 lần, hoạt động tương tự dòng van một chiều, chịu áp suất của khí nén lò xo bị giãn nở, và đàn hồi trở về vị trí ban đầu nếu dừng cấp khí nén.
Tác động đơn hay còn gọi là tác động lò xo khứ hồi
Tác động kép
Tương tự như tác động đơn, nhưng đây là tác động kép tức là tác động 2 lần, so với tác động đơn thì dòng này cần cấp và giữ khí nén lien tục và đều đặn. Với dòng này bạn chỉ cần cấp khí 1 lần để mở, 1 lần để đóng.
Tác động kép của thiết bị truyền động khí nén
Để hiểu rõ hơn về nguyên lý hoạt động của van điều khiển khí nén. Quý khách hàng có thể liên hệ theo hotline được đặt bên dưới, để các kỹ thuật viên sẽ tư vấn cho các bạn kỹ hơn, hoàn toàn miễn phí 24/7.

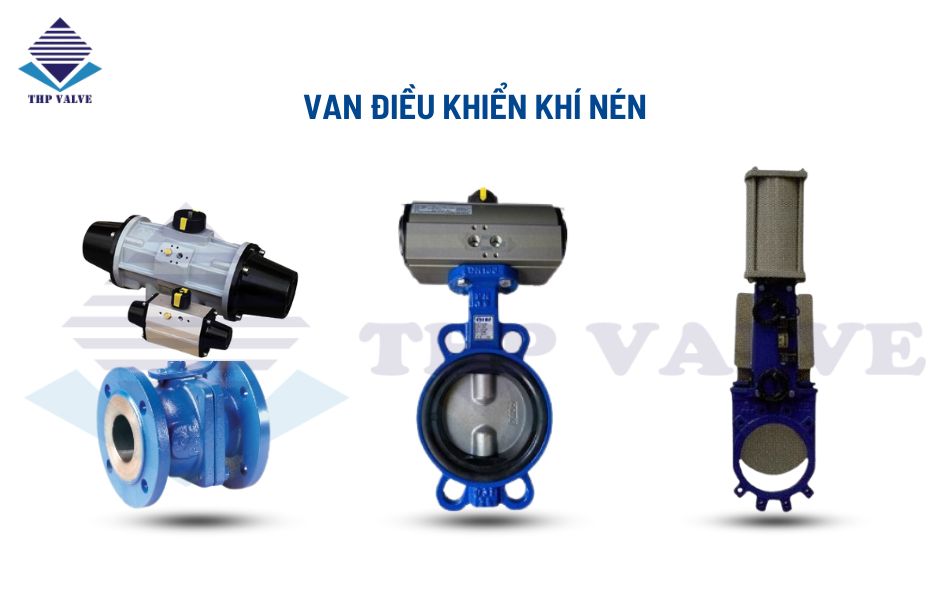

Phân loại van điều khiển khí nén
Trên thế giới có rất nhiều loại van điều khiển khác nhau, tùy thuộc vào hệ thống của bạn, hôm nay Tôi chỉ giới thiệu một số dòng van được điều khiển bằng khí nén thong dụng và bán chạy nhất:

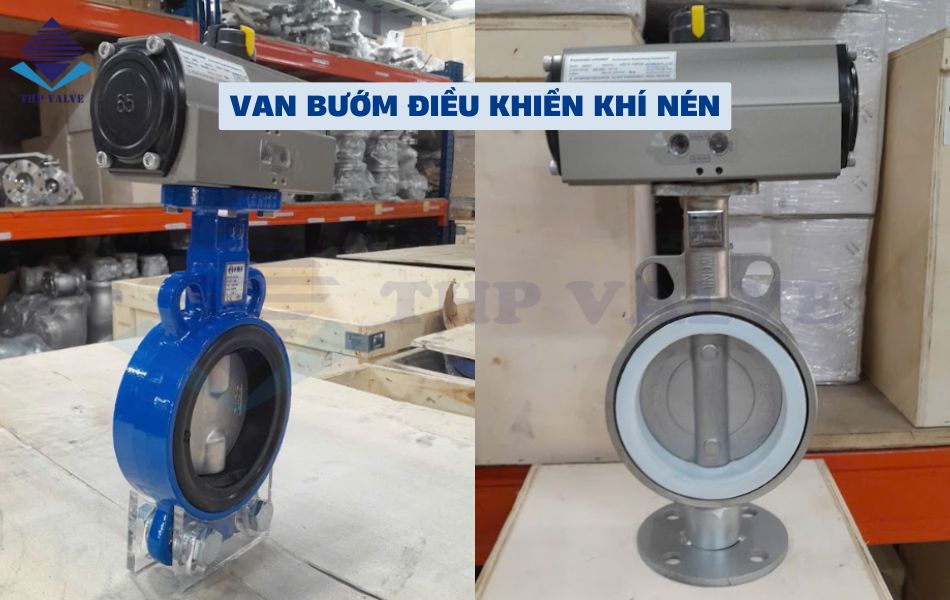

Van bướm điều khiển bằng khí nén
Van bướm hay còn có tên tiếng anh là butterfly valve, tại sao nó lại được gọi là van bướm? vì đĩa của nó được mô phỏng theo hình cánh bướm, tròn và dẹt, khi mở đĩa van rẽ sang một hướng song song với dòng chảy của lưu chất.
- Chất liệu: Inox, gang, sắt, nhựa, thép
- Kích cỡ: Dn50 – Dn1000
- Nhiệt độ làm việc: 0 – 200 độ C
- Áp lực làm việc: PN16, PN30
- Dạng hoạt động: ON/OFF – Tuyến tính
- Kết nối đường ống: Mặt bích, Wafer kẹp
- Môi trường sử dụng: Tạp chất, chất lỏng, khí
- Xuất xứ: Hàn Quốc, Đài Loan, Malaysia

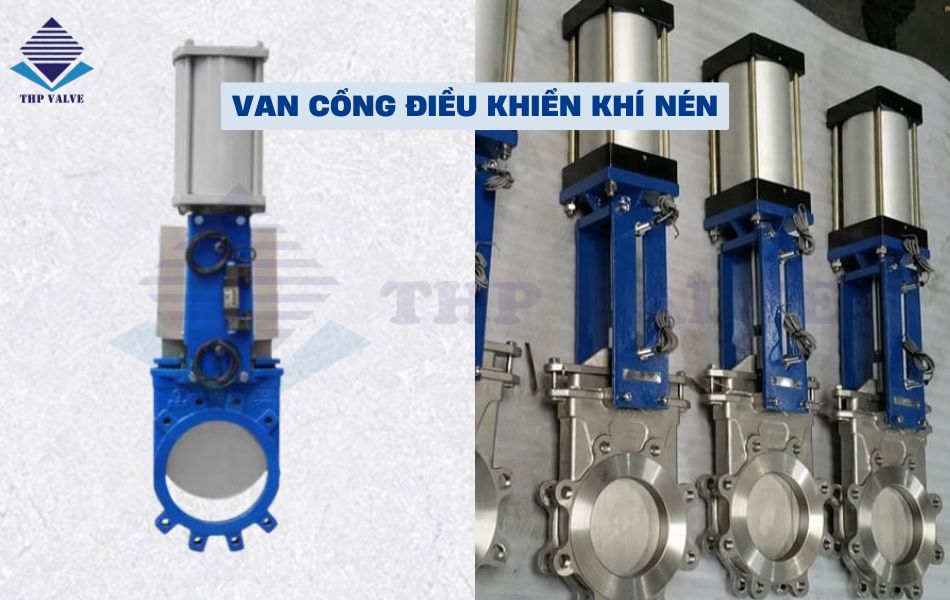

Van cổng điều khiển bằng khí nén
Van cổng là dòng van có kích cỡ khá đồ sộ, chúng thường được sử dụng trong các đường ống lớn, có đĩa tròn và dày, chuyển động lên xuống để đóng mở, nó thường được gọi bằng các tên khác như vạn chặn, van cửa, van 2 chiều.
- Đường kính: Dn 50 – Dn1500
- Chất liệu: Gang, inox, thép
- Áp suất: 16bar, 24bar, 30bar
- Nhiệt độ sử dụng: -5 – 180 độ C
- Môi trường sử dụng: Chất lỏng, hóa chất, khí đốt..
- Kết nối: Mặt bích
- Tình trạng hàng: Luôn có sẵn

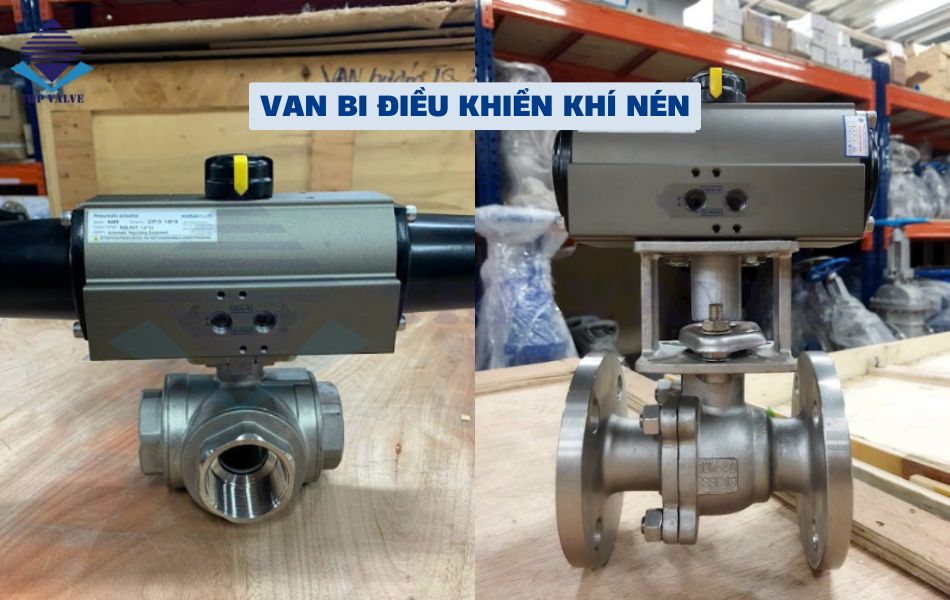

Van bi điều khiển khí nén
Van bi có tên tiêng anh là ball valve là dòng van linh hoạt nhất, nó có nhiều kích thước từ nhỏ cho đến lớn, cùng các kiểu kết nối có sẵn hiện nay. Van có đĩa là quả cầu được đục lỗ xuyên tâm, khi lưu chất đi qua nó không bị bất kỳ một vật cản nào, không bị thay đổi áp suất
- Chất liệu thân: Đồng, inox, thép, nhựa
- Kích cỡ đường ống: Dn15 – Dn600
- Kết nối: Mặt bích, lắp ren, rắc co
- Tiêu chuẩn: JIS5K, JIS10K, DIN, ANSI, cùng các tiêu chuẩn có sẵn khác
- Áp suất: PN16
- Nhiệt độ: 220 độ C
- Dạng điều khiển: Tuyến tính hoặc ON/OFF
- Môi trường sử dụng: Nước, khí
Van xiên điều khiển bằng khí nén
Van xiên hay thường được gọi là van xiên y khí nén, do nó có cấu tạo giống với chữ y. Đây là một dòng van công nghiệp thường được dùng cho các môi trường khắc nghiệt cao, đòi hỏi sự linh hoạt và bền bỉ khi sử dụng.
- Chất liệu: Inox 316
- Kích thước: Dn15 – Dn50
- Kết nối: Mặt ren, lắp bích
- Áp suất làm việc: 16bar
- Nhiệt độ làm việc: Khoảng – 5 – 250 độ C
- Môi trường sử dụng: Nước, khí đốt, hóa chất, dầu hỏa
- Xuất xứ: Trung Quốc, Đài Loan

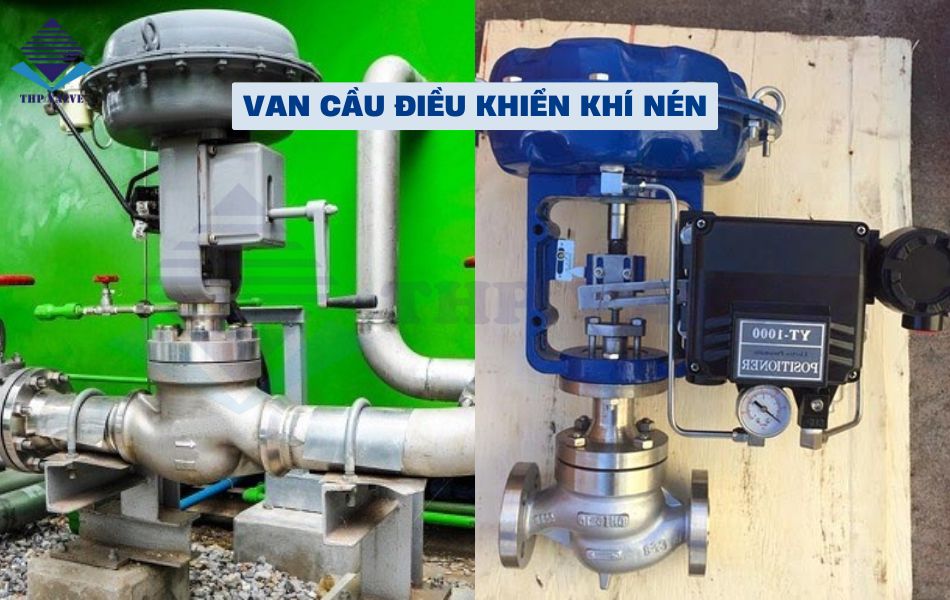

Van cầu điều khiển bằng khí nén
Van cầu là dòng van thường được sử dụng chủ yếu cho các hệ thống có nhiệt độ lớn: Nước nóng, khí đốt, dầu hỏa, áp lực cao. Van có vòng đời sử dụng rất lâu dài, hoạt động đóng mở theo theo thời gian vẫn duy trì một độ kín nhất định
- Chất liệu: Gang, inox 316
- Đường kính: Dn 50 – Dn400
- Dạng hoạt động: ON/OFF – Tuyến tính
- Áp suất sử dụng: Pn16 – Pn30
- Nhiệt độ sử dụng: 250 độ C
- Gioăng làm kín: PTFE
- Xuất xứ: Hàn Quốc, Trung Quốc
Van màng điều khiển khí nén
Van màng khí nén là dòng van sử dụng khí nén để điều khiển đóng mở từ xa, khí nén được cấp vào bộ điều khiển làm chuyển động các xy lanh thành chuyển động quay, giúp van đổi trạng thái từ đóng sang mở và ngược lại.
- Kích cỡ: Dn25 – Dn150
- Kết nối: Mặt bích
- Chất liệu: Inox 316
- Lớp lót: PTFE
- Nhiệt độ làm việc: 0 – 150 độ C
- Áp suất làm việc: 16bar
- Chế độ bảo hành 12 tháng

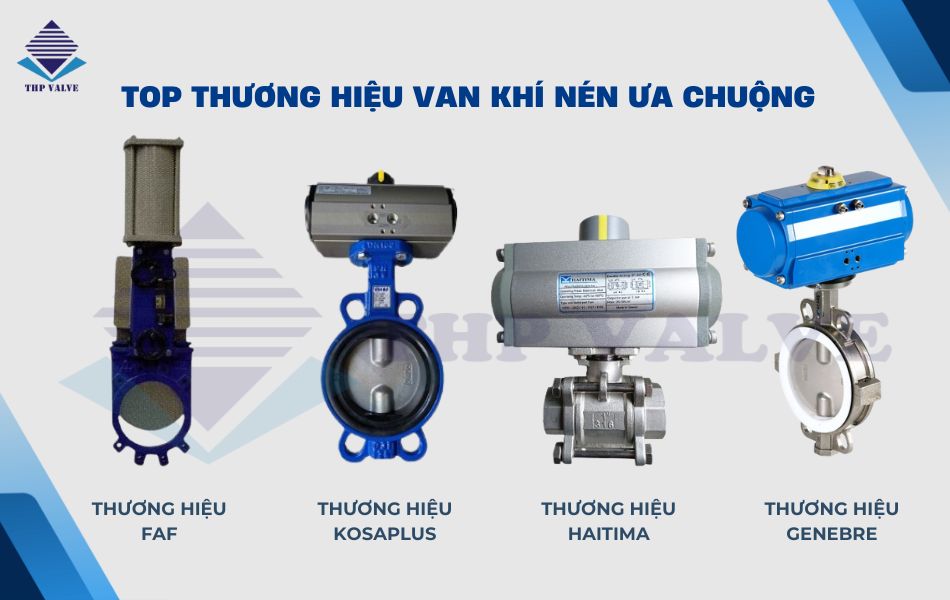

Phân loại van điều khiển khí nén theo thương hiệu và quốc gia
Bộ điều khiển khí nén Haitima Đài Loan
Haitima có tên đầy đủ là Haitima Corpora tion, thành lập từ năm 1984 đến đến nay, là một trong những hang sản xuất van công nghiệp hàng đầu Châu Á, đạt được nhiều chứng chỉ trong và ngoài nước: ISO 9001, API 607, CRN, những chứng nhận trên không chỉ giúp khách hàng yên tâm sử dụng mà còn giúp hãng theo đuổi mục tiêu” Sự hoàn hảo “ của mình
Đầu điều khiển khí nén Haitima được Tuấn Hưng Phát phân độc quyền và chính hãng tại Việt Nam, với nhiều ưu đãi đặc quyền của hãng, 1 đổi 1 trong vòng 12 tháng.
Bộ điều khiển KosaPlus Hàn Quốc
KosaPlus có tên đầy đủ là Công ty TNHH KOSAPLUS thành lập từ năm 1991, là một hãng sản xuất đầu điều khiển có xuất thân từ Hàn Quốc, ngoài bộ truyền động khí nén ra, hãng cũng còn sản xuất thêm cả dòng van điều khiển điện. Hiện nay chúng tôi cũng là nhà phân phối van công nghiệp hàn quốc độc quyền, với các sản phẩm đến từ KosaPlus.
Bộ điều khiển khí nén Trung Quốc
Ngoài ra van điều khiển khí nén đến từ Trung Quốc cũng rất đáng để sử dụng, với nhiều ưu điểm nổi trội: Giá khá tốt trong phân khúc, hàng đa dạng, linh hoạt về mẫu mã, thiết kế, chúng tôi luôn cam kết về chất lượng, chế độ bảo hành, dịch vụ sau khi bán hàng luôn tích cực
Đánh giá chung về van điều khiển khí nén

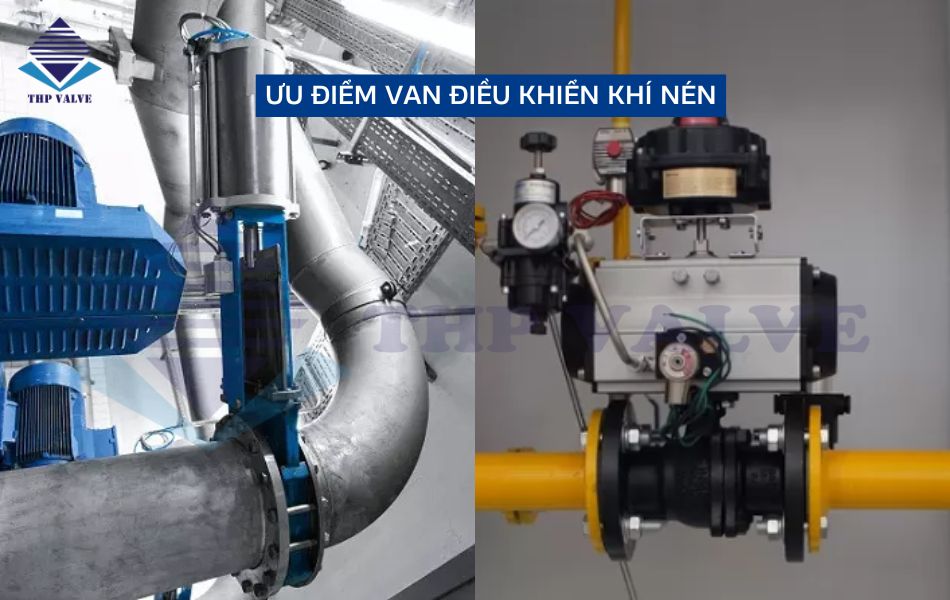

Ưu điểm van điều khiển bằng khí nén
- Khả năng đóng mở linh hoạt, nhanh chỉ khoảng từ 1 -2s
- Có độ bền rất cao, vòng đời sử dụng lên đến hơn 20 năm
- Khả năng chống nước, bụi bẩn và các yếu tố thời tiết rất tốt
- Đặc biệt van cực kỳ an toàn và không xảy ra hiện tượng cháy nổ, thích hợp sử dụng ở những nơi dễ cháy
- Khả năng đồng bộ, đóng mở van từ xa một cách chính xác, hiệu quả, tiết kiệm thời gian, chi phí nhân lực
- Giá cả tốt hơn so với các dòng van điều khiển khác
Nhược điểm của van điều khiển bằng khí nén
- Nhiều ưu điểm nhưng ta cũng không thể chối bỏ những nhược điểm:
- Bộ điều khiển có kích thước khá là độ sộ và năng, vị trí đặt cần nhiều không gian hơn
- Nguồn cung khí nén cũng là một vấn đề nếu so với dòng van điện thông dụng và luôn có sẵn.
- Ngoài ra van cũng có độ ồn khi sử dụng lớn, do khí nén giãn nở và các xylanh bên trong chuyển động liên tục.
Một số lưu ý khi lắp đặt van điều khiển khí nén
Bộ truyền động khí nén nói riêng và thiết bị điều khiển khí nén nói chung, khi sử dụng ta cần phải nắm rõ các quy tắc đóng mở: On/OFF – Tuyến tính để van vận hành linh hoạt hơn, hạn chế rủi ro khi sử dụng sai cách.
Trước khi lắp đặt ta cần khảo sát vị trí cần đảm bảo: Diện tích rộng rãi, đủ sáng, để khi vận hành và bảo dưỡng dễ dàng, thuận tiện hơn. Ngoài rat a cũng cần lưu ý tránh đặt van ở những nơi có độ ẩm không khí cao, nhiều bụi bặm, sướng muối, tuy được trang bị khả năng bảo vệ toàn diện IP68 nhưng để nó chống chịu những yếu to này quá mức, dễ ảnh hưởng đến tuổi thọ của van
Tiến hành lắp đặt van: Mở đĩa van ra trước tránh trường hợp đĩa van bị bóp méo, đặt van giữa 2 phần của đường ống và thắt chặt các bu long, cổng kết nối của van và đường ống phải thẳng hàng, tránh trường hợp khi xiết bu long dẫn đến lệch van, ảnh hưởng đến quá trình đóng mở
Bạn có bất kỳ 1 thắc mắc nào hãy để lại bình luận ở phía bên dưới hoặc gọi trực tiếp cho chúng tôi, chúng tôi sẽ giải đáp tất cả các yêu cầu của quý vị một cách nhanh và chính xác, hoàn toàn miễn phí
Hướng dẫn lựa chọn van điều khiển khí nén phù hợp với hệ thống
Van điều khiển khí nén hiện nay có rất nhiều loại như đã kể ở trên: Van cầu, van bướm, van bi, van cổng, đối với các kỹ thuật viên hoặc các kỹ sư thì nó có vể không khó khăn gì. Bài viết hôm nay mình sẽ phân tích rõ hơn về cách lựa chọn van khí nén, để các bạn có thể lựa chọn dòng van phù hợp với hệ thống của mình.
Thương hiệu – Xuất xứ
Lựa chọn một thương hiệu có tên tuổi sẽ là khôn ngoan hơn khi sử dụng van không rõ nguồn gốc. Giá thành chắc chắn sẽ đắt hơn nhưng bạn sẽ được đảm bảo về độ bền, vòng đời sử dụng, chế độ bảo hành 1 đổi 1 cũng cực kỳ hữu dụng nếu van chẳng may xảy ra sự cố.
Môi chất – Lưu chất là gì?
Nguồn lưu chất là gì? Nước sạch, nước thải, hay hóa chất, nóng hay lạnh đều có 1 chất liệu sử dụng được trong môi trường đó, bạn cần nắm rõ những thông tin này để lựa chọn cho mình 1 chất liệu phù hợp với van.
Áp suất làm việc là bao nhiêu?
Mỗi dòng van cơ đều thiết kế chịu được 1 mức áp suất nhất định, tuy nhiên nếu bạn sử dụng nguồn lưu chất quá cao và lâu dài thì bạn cần sử dụng một dòng van chuyên về áp suất đó. Nếu không bạn cũng có thể lựa chọn những dòng van vừa phải để tiết kiệm cho mình về kinh tế
Tiêu chuẩn liên kết
Hiện nay có 3 tiêu chuẩn đang được sử dụng nhiều nhất cho các đường ống:
- JIS – Đây là tiêu chuẩn của Nhật Bản gồm có: JIS5k, JIS10K, JIS20K, JIS30k…
- ANSI – Tiêu chuẩn của Mỹ: ANSI 150#, ANSI 200#, ANSI 250#, ANSI 500#..
- DIN – Tiêu chuẩn chung của EU( Châu Âu ): PN10, PN16, PN20, PN40..
Ứng dụng của van điều khiển khí nén
Van điều khiển bằng khí nén thường được ứng dụng rất rộng rãi trong ngành công nghiệp, từ y tế đến đến các hóa chất, những nơi cần sự tự động hóa cao: Khu công nghiệp, xí nghiệp, nhà máy xử lý nước thải, nước sạch.
Nhưng nơi cấm lửa, an toàn cháy nổ cảnh báo ở mức cao: Xăng, dầu, khí đốt, hóa chất. Hay những vị trí có nhiệt độ cao, không thích hợp sử dụng điện. Van khí nén không sử dụng động cơ đốt trong nên có thể nói nó là một sự lựa chọn tuyệt vời dành cho bạn
Những đường ống có kích thước lớn, đóng mở thủ công gặp nhiều khó khăn và cần phải can thiệp bởi khí nén: Thủy điện, các đường ống dẫn nước, dẫn xăng, hệ thống phòng cháy chữa cháy của các tòa nhà cao tầng, trung tâm thương mại…
Sản xuất và vận chuyển đồ uống: Bia, nước ngọt, sản xuất rượu, rót bia…
Lưu chất có độ ăn mòn cao như: Axit, bazo, kiềm, muối.
