Van cổng tín hiệu điện

Van cổng tín hiệu điện là giải pháp kiểm soát dòng chảy chính xác và đơn giản hóa trong việc theo dõi trạng thái đóng mở thiết bị từ xa. Chính vì thế, sản phẩm hiện đang được ứng dụng rộng rãi trong các hệ thống PCCC, cấp thoát nước, điều khiển giám sát hiện đại nhờ công tắc tín hiệu thông minh. Cùng Tuanhungphatvalve tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động, phân loại và cập nhật báo trong bài dưới đây.

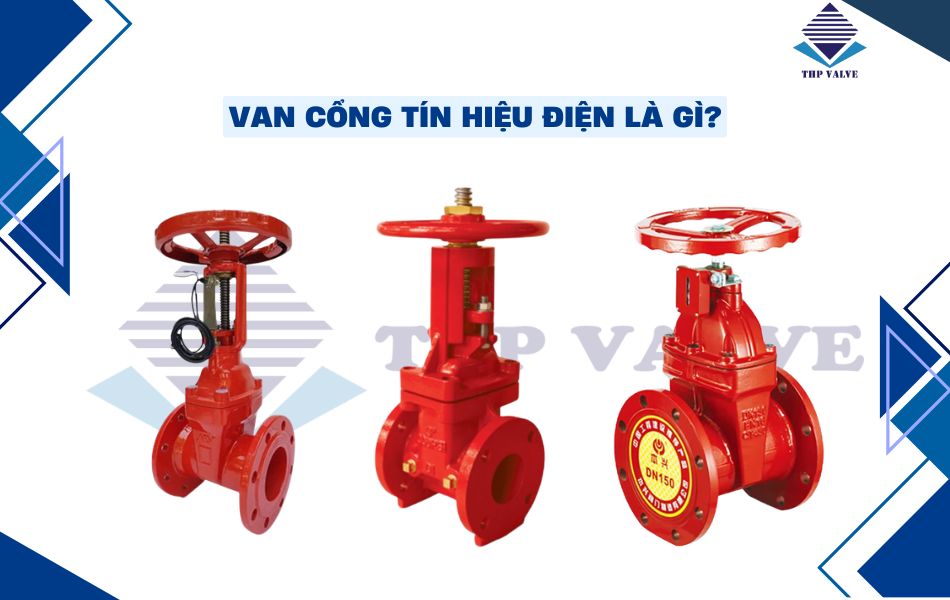

Tổng quan về van cổng tín hiệu điện

Van cổng tín hiệu điện hay còn gọi là van cổng kèm công tắc giám sát, đây là dòng van cổng được thiết kế thêm bộ công tắc tín hiệu giám sát nhằm theo dõi trạng thái đóng hoặc mở của van thông qua tín hiệu được truyền về trung tâm điều khiển. Do đó, người vận hành có thể theo dõi trạng thái hoạt động của van thông qua tủ điều khiển hoặc trung tâm giám sát mà không cần đến trực tiếp vị trí lắp đặt để kiểm tra.

Thông thường, van cửa ty chìm được làm từ chất liệu chính là gang, thép hoặc inox và thiết kế dạng van cổng ty chìm hoặc van cổng ty nổi. Do đó, sản phẩm phù hợp trong nhiều vị trí lắp đặt có không gian lớn nhỏ hoặc yêu cầu độ bền, khả năng chống ăn mòn, chịu áp lực và chịu nhiệt độ khác nhau.

Đặc biệt, với kích thước đa dạng từ DN50 đến DN2000 và kiểu kết nối chính là mặt bích chắc chắn, khả năng kín khít tốt. Cho nên, thiết bị này phù hợp trong nhiều hệ thống lớn nhỏ trên thị trường như PCCC, HVAC, cấp thoát nước, công nghiệp sản xuất,…

Thông số kỹ thuật chung về van cửa tín hiệu điện

Thông số kỹ thuật là cơ sở quan trọng giúp người dùng đánh giá khả năng làm việc và dễ dàng hơn trong việc lựa chọn loại van cổng tín hiệu điện phù hợp theo điều kiện vận hành hệ thống, dưới đây là thông số kỹ thuật cơ bản:

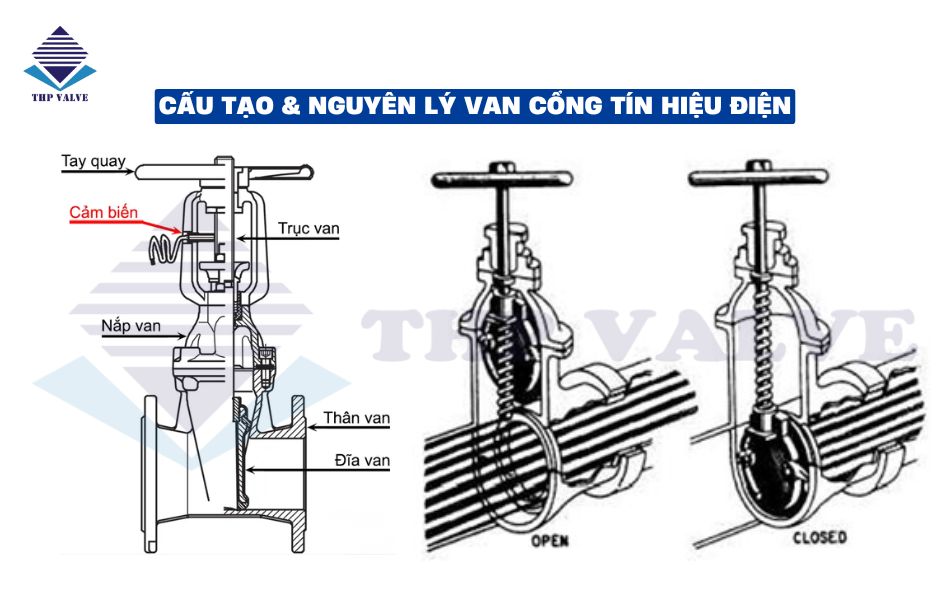

Cấu tạo và nguyên lý hoạt động của van cổng tín hiệu điện

Nhìn chung, van cổng kèm công tắc giám sát có thiết kế, cấu tạo và nguyên lý hoạt động tương đối đơn giản và giống nhau giúp quá trình lắp đặt, vận hành và bảo trì đơn giản, thuận tiện hơn. Dưới đây là cấu tạo và cơ chế vận hành chung của thiết bị:

Cấu tạo

• Thân van: Đây là bộ phận bao bọc và bảo vệ toàn bộ chi tiết bên trong với thân van thường làm từ gang, thép hoặc inox với khả năng chịu lực tốt, tăng độ bền trong quá trình vận hành.
• Ty van: Hay còn gọi là trục van, với nhiệm vụ truyền chuyển động từ bộ điều khiển xuống đĩa van, giúp thực hiện thao tác nâng hoặc hạ đĩa đóng mở lưu chất hiệu quả. Đặc biệt, ty van được thiết kế dạng ty chìm hoặc ty nổi, phù hợp theo từng nhu cầu sử dụng.
• Đĩa van: Là bộ phận tiếp xúc trực tiếp với dòng chảy và thực hiện nhiệm vụ đóng hoặc mở hoàn toàn đường ống.
• Nắp van: Nắp van thường được thiết kế ở phía trên thân van và cố định bằng bulong đai ốc, bộ phận này giúp cố định các chi tiết bên trong và đảm bảo độ kín khi vận hành. Đồng thời, nắp van hỗ trợ quá trình bảo trì, bảo dưỡng đơn giản và nhanh chóng.
• Bộ phận điều khiển: Bao gồm tay quay vận hành và công tắc tín hiệu giám sát, giúp người vận hành thực hiện thao tác đóng mở trực tiếp và theo dõi trạng thái hoạt động về hệ thống quản lý trung tâm.

Nguyên lý hoạt động

Cơ chế hoạt động của van cổng tín hiệu điện khá đơn giản và tương tự như van cổng thông thường, khi người vận hành xoay tay quay thì lực sẽ truyền xuống trục van làm đĩa van di chuyển lên xuống theo phương thẳng đứng để đóng hoặc mở hoàn toàn đường ống. Do đó, van luôn ở 2 trạng thái chính là:

• Van mở: Đĩa van được nâng lên hoàn toàn, không tiếp xúc với dòng chảy và giúp lưu chất đi qua đường ống dễ dàng.
• Van đóng: Đĩa van được hạ xuống hoàn toàn và ngăn dòng chảy lưu chất đi qua đường ống.

Đồng thời, khi van cổng kèm công tắc giám sát thay đổi trạng thái vậ hành, bộ công tắc giám sát sẽ ghi nhận trạng thái và truyền tín hiện ON hoặc OFF tương ứng về trung tâm điều khiển. Do đó, người vận hành có thể theo dõi trạng thái hoạt động của van từ xa mà không cần đến trực tiếp vị trí lắp đặt.

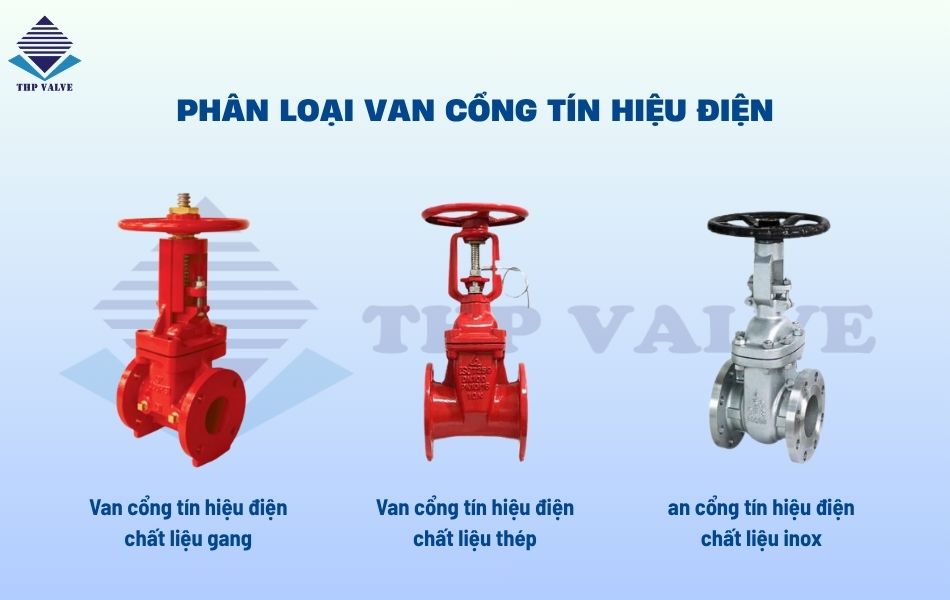

Phân loại van cổng kèm công tắc giám sát phổ biến

Để đáp ứng yêu cầu vận hành trong nhiều môi trường khác nhau, van cổng tín hiệu điện hiện được sản xuất với đa dạng vật liệu riêng biệt và phổ biến gồm 3 loại dưới đây:

Van cổng tín hiệu điện gang

Đây là dòng van cổng kèm công tắc giám sát được sử dụng phổ biến trên thị trường với thân van được làm từ gang như gang cầu, gang dẻo hoặc gang đúc và được phủ sơn Epoxy chống ăn mòn. Do đó, sản phẩm có độ bền cơ học cao, giá thành phải chăng và phù hợp trong nhiều môi trường như PCCC, HVAC, cấp nước dân dụng, kỹ thuật tòa nhà,…

Van cổng tín hiệu điện thép

Được làm từ chất liệu thép sở hữu khả năng chịu nhiệt độ cao, áp suất lớn và vận hành bền bỉ trong môi trường hơi nóng nên van cổng thép tín hiệu điện là lựa chọn tối ưu trong các môi trường hơi, đầu nóng, công nghiệp nặng. Thông thường, dòng van này sử dụng chất liệu chính là thép đúc với độ cứng và khả năng chịu tải khá cao.

Van cổng tín hiệu điện inox

Van cửa tín hiệu điện được làm từ inox là dòng van cao cấp sử dụng chất liệu phổ biến như inox 304 hoặc inox 316, có khả năng chống ăn mòn và chống oxy hóa vượt trội. Đặc biệt, với thiết kế đảm bảo tính năng an toàn vệ sinh, hạn chế bám cặn nên model là lựa chọn tối ưu trong các môi trường hóa chất, thực phẩm, dược phẩm,…

=> Ngoài van cổng tín hiệu điện, khách hàng có thể tham khảo các loại van thông dụng tại danh mục van cổng để cập nhật thêm nhiều lựa chọn hữu ích cho hệ thống của mình nhé!

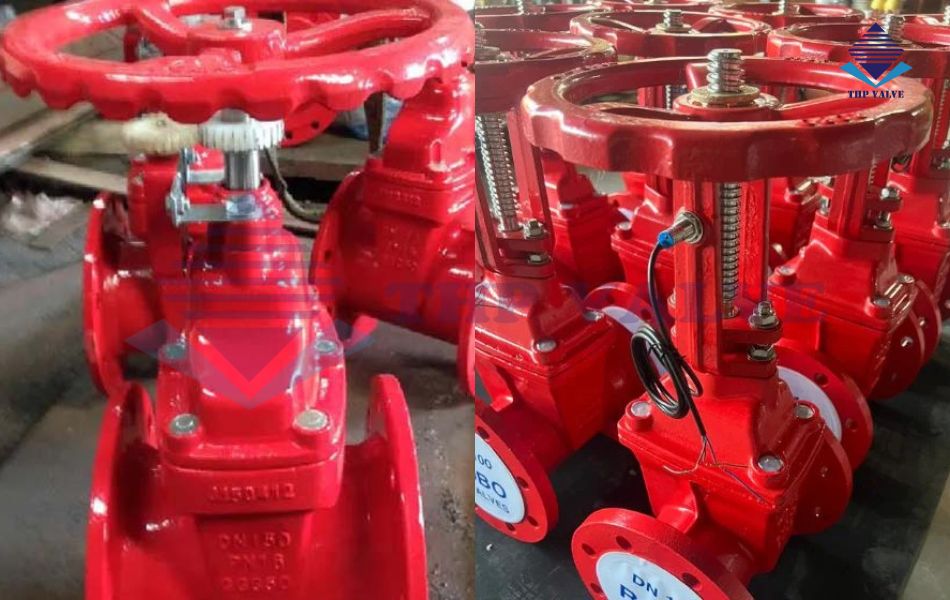

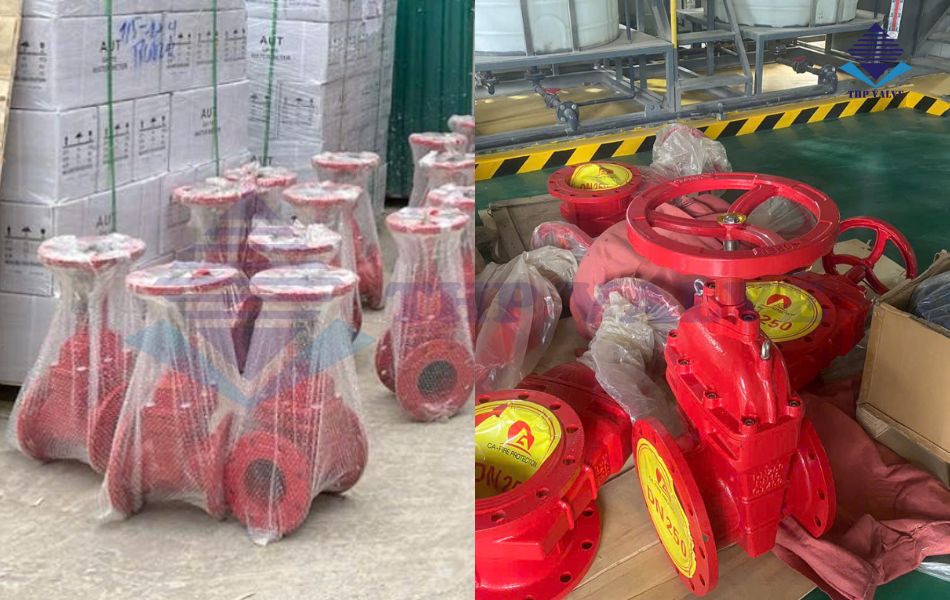

Cập nhật hình ảnh thực tế van cổng tín hiệu điện mới nhất

Để giúp khách hàng dễ dàng hơn trong việc đánh giá chất lượng, kiểu dáng sản phẩm, dưới đây là hình thực tế của các mẫu van cổng kèm công tắc giám sát được cập nhật tại kho Tuấn Hưng Phát Valve:

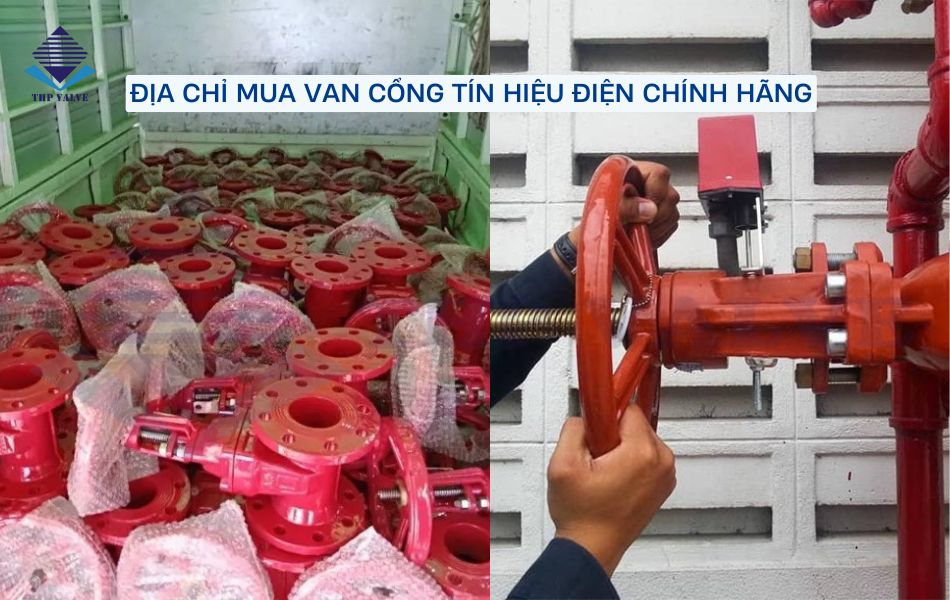

Chọn địa chỉ mua van cửa tín hiệu điện uy tín, giá tốt

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp van cổng tín hiệu điện, tuy nhiên việc lựa chọn địa chỉ đảm bảo hàng chính hãng, nguồn gốc rõ ràng và hỗ trợ kỹ thuật chuyên sâu luôn là yếu tố tất yếu và cần thiết để đảm bảo chất lượng cũng như mức giá thành cạnh tranh.

Là đơn vị có hơn 17 năm hoạt động, chuyên cung cấp các loại van công nghiệp chất lượng, Tuấn Hưng Phát Valve sở hữu các dòng van cổng kèm công tắc giám sát chất lượng, đầy đủ kích thước DN50 – DN2000 cùng mẫu mã đa dạng mẫu mã. Tất cả sản phẩm do chúng tôi cung cấp luôn có đầy đủ CO, CQ, giấy tờ chứng nhận và hóa đơn VAT rõ ràng.

Sở hữu diện tích kho hàng chứa lớn và hàng sẵn kho đầy đủ mẫu mã, kiểu dáng nên Tuanhungphatvalve luôn sẵn sàng phục vụ mọi nhu cầu dự án lớn nhỏ của Quý khách hàng. Tính đến thời điểm hiện tại, chúng tôi đã trở thành đối tác cung cấp van cổng tín hiệu điện cho nhiều dự án như PCCC, khu công nghiệp, nhà máy sản xuất và công trình trọng điểm trên toàn quốc, đem lại giải pháp tối ưu.

Đặc biệt, đội ngũ kỹ thuật giàu kinh nghiệm của Tuấn Hưng Phát Valve luôn sẵn sàng tư vấn, hỗ trợ khách hàng lựa chọn đúng model phù hợp với điều kiện vận hành thực tế, giúp tối ưu hiệu quả sử dụng và chi phí đầu tư lâu dài.

Trên đây là những thông tin cơ bản về van cổng tín hiệu điện, hy vọng bài chia sẻ này sẽ giúp bạn đọc hiểu rõ hơn về sản phẩm và dễ dàng hơn trong việc lựa chọn loại van phù hợp với hệ thống. Đừng quên theo dõi Tuấn Hưng Phát Valve thường xuyên để cập nhật thêm nhiều kiến thức hữu ích về van cổng nhé~~
