Van bướm hàn quốc wonil điều khiển dạng cơ bằng tay quay được lắp đặt rộng rãi tại nhiều hệ thống khác nhau. Phù hợp ứng dụng trong hệ thống đường ống có kích thước từ khoảng Dn50, Dn65, Dn80, Dn100, Dn125, Dn150, Dn200, Dn300, Dn400, Dn500. Sản phẩm van bướm tay quay wonil nhờ hệ thống truyền động: tay quay vô lăng – trục van – đĩa van để đóng mở điều tiết lưu chất.

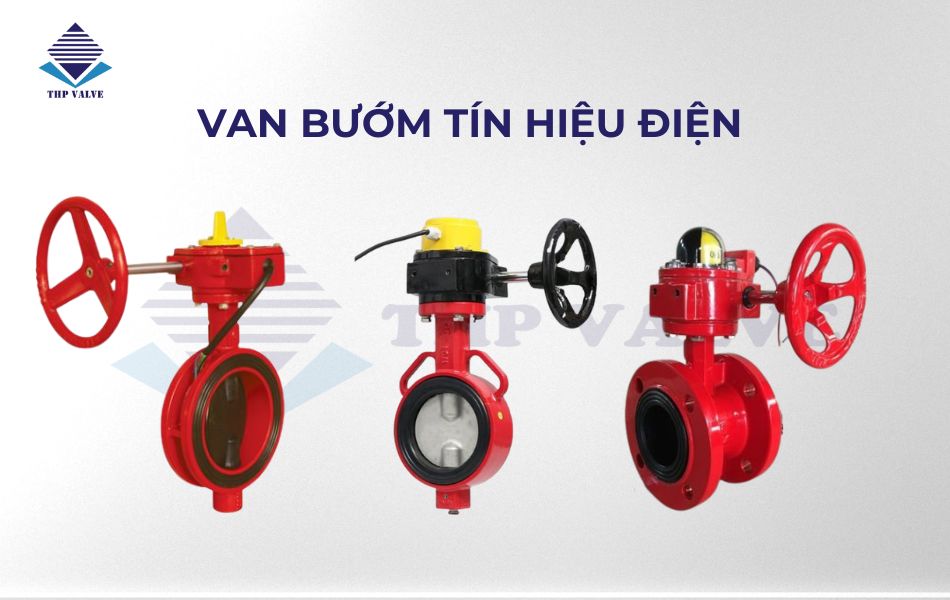

Tổng quan sản phẩm van bướm tín hiệu điện wonil
Van bướm tín hiệu wonil là loại van bướm kiểu đĩa đệm có gắn thêm hộp tín hiệu điện. Hộp tín hiệu sẽ cung cấp tín hiệu tới phòng điều khiển để thông báo tình trạng của van đóng hay mở. Vì vậy, người điều khiển không cần đến chính xác vị trí lắp đặt van vẫn có thể biết được trạng thái hoạt động. Có thể coi đây là một mô hình bán tự động hóa được xây dựng khá ổn định khi sử dụng van bướm tín hiệu điện hàn quốc.
Đặc điểm nổi bật
• Van được thiết kế theo kiểu lệch tâm cho lực vặn thấp.
• Đĩa van bọc cao su NBR/EPDM.
• Bề mặt tiếp xúc bên trong thân với đĩa van bọc cao su nên hoạt động êm, ít tạo bọt và tuổi thọ cao.
• Thân van được bao phủ bởi sơn Eposy chống ăn mòn.
• Đóng mở theo hai chiều nhẹ nhàng.
• Hai vòng làm kín ở ty trên giúp van luôn luôn kín trong suốt quá trình hoạt động.
• Sản xuất theo tiêu chuẩn: ISO 5752 & ISO 5208.

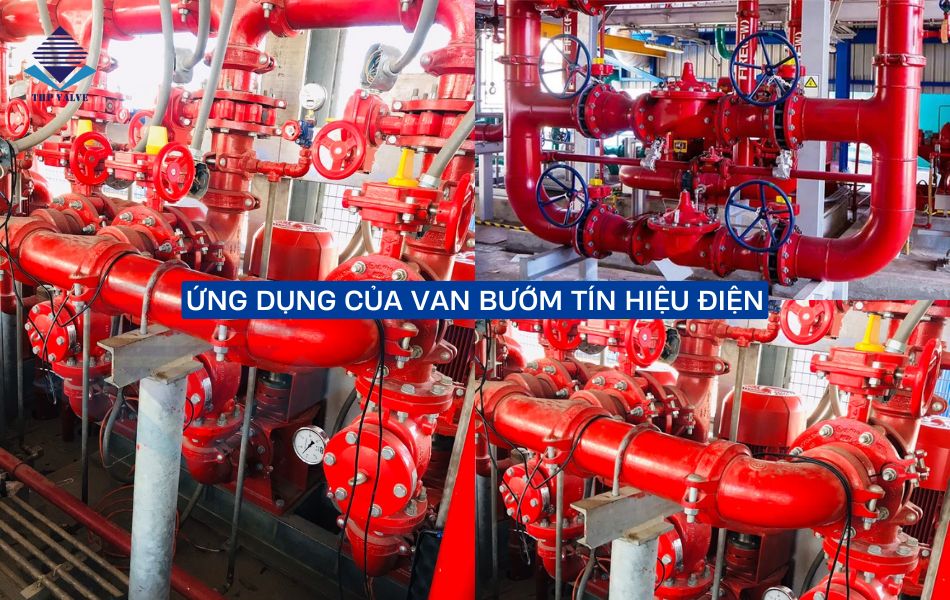

• Lĩnh vực ứng dụng: van được ứng dụng trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC…
Thông số kỹ thuật
– Kích thước: DN50-DN300 mm
– Chất liệu chế tạo: thân gang, thép, inox; đĩa – trục inox 304
– Gioăng làm kín: teflon, cao su epdm
– Kiểu vận hành: dạng cơ
– Áp suất làm việc: 10, 16, 20 kgf/cm2
– Nhiệt độ làm việc: -10C ~ 80C
– Môi trường sử dụng: Nước, nước thải
– Kết nối: PN10/PN16/JIS 10K/ANSI 150-LB
Sản phẩm khác: van bướm gang tay quay wonil

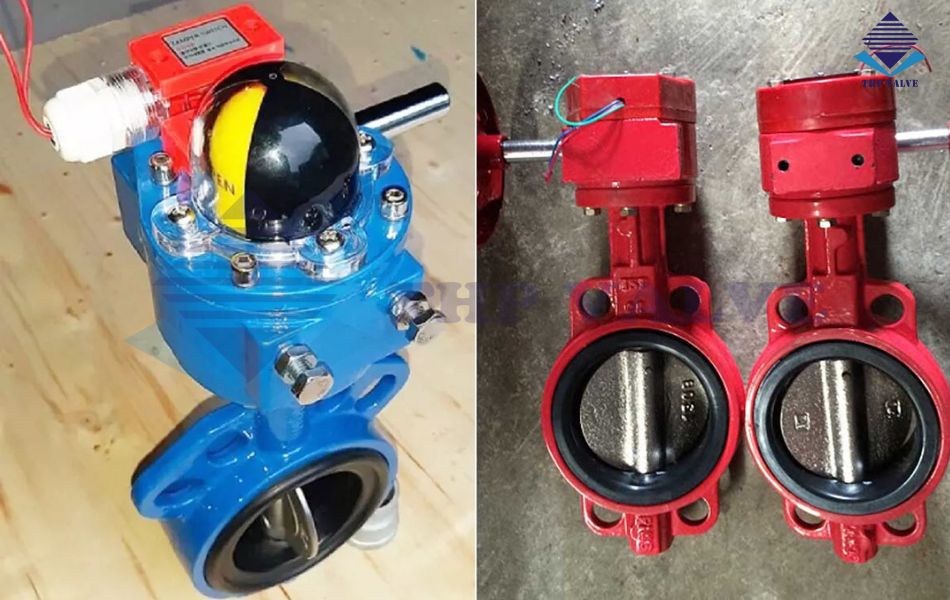

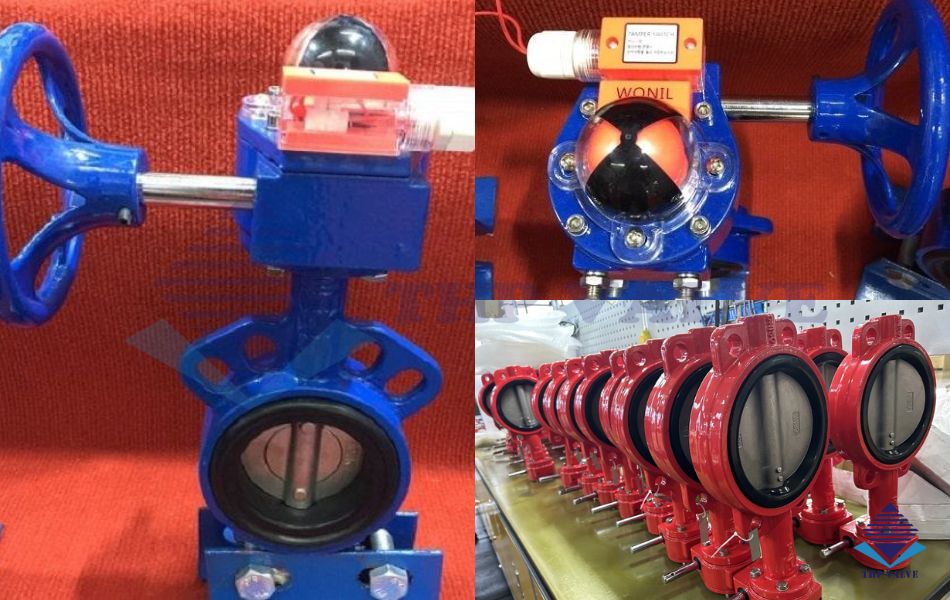

Hình ảnh van bướm tín hiệu điện wonil hàn quốc tại kho hàng
Một số hình ảnh sản phẩm được chụp nhanh tại kho hàng khi vừa được sắp xếp lên giá, đảm bảo ảnh chụp chân thực nhất. Quý khách hàng có thể ghé thăm trực tiếp tại kho hàng của chúng tôi nếu muốn. Lưu ý, liên hệ hotline để có lịch hẹn trước khi qua kho hàng nhé.
Van bướm tín hiệu điện hàn quốc wonil hoạt động ra sao?
Để cho van bướm tín hiệu điện wonil vận hành ta cần gắn thêm hộp tín hiệu điện của Wafer Butterfly Signal Valve thông báo tình trạng đóng hay mở van. Xoay nhẹ tay quay vô lăng bằng sức người có thể đóng mở nhanh kích thước ống DN50, DN100, DN200. Một vài kích thuwcowcs van lớn hơn vẫn hoạt động bình thường dưới sự trợ giúp của hộp số trợ lực.
Trạng thái đóng, cánh van sẽ khép kín đường ống, ngăn không cho dòng chảy đi qua. Lúc này, nó sẽ báo tín hiệu điện về phòng điều khiển là trạng tháo off – van đang đóng. Van vướm tín hiệu điện wonil khi ở trạng thái mở, đĩa van sẽ nằm song song với dòng chảy. Lưu chất chảy qua ống có giá trị lớn nhất, tín hiệu điện báo về là trạng thái on – van mở.
Ngoài ra, một số góc xoay khác mà đĩa van có thể thực hiện từ 0 độ đến 90 độ giúp điều tiết lưu lượng chảy qua theo yêu cầu. Hoạt động kiểu này ảnh hưởng khá nhiều đến tuổi thọ của van, nên mọi người hạn chế nhé.

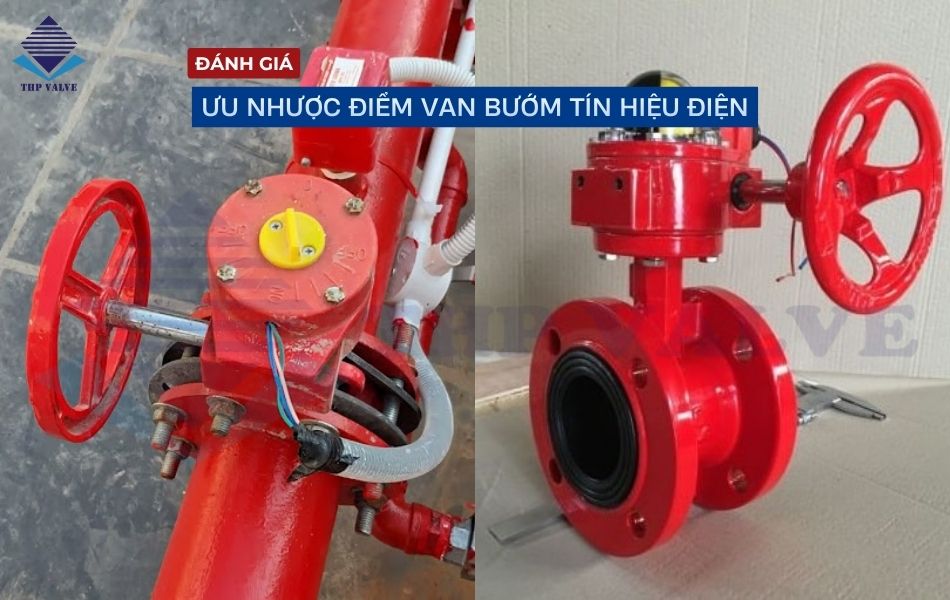

Ưu điểm
+ Sử dụng tay quay vô lăng giúp đóng hoặc mở dễ dàng hơn nhờ tích hợp hộp số trợ lực.
+ Chất liệu thân gang cánh inox có khả năng chống ăn mòn tốt với các loại oxy hóa, khả năng chịu nhiệt độ cao lên đến 180 độ C.
+ Nhận được thông tin về hoạt động của van một cách chính xác nhất. Các tín hiệu điện sẽ cung cấp thông tin chi tiết cho người điều khiển và nhân viên bảo trì biết.
+ Van bướm sử dụng gioăng cao su EPDM với độ bền tốt, ngăn chặn quá trình oxy hóa, đảm bảo an toàn cho nguồn nước.
+ Giá bán không cao, thiết kế nhỏ gọn, khối lượng nhẹ, không gian làm việc rộng.
Giống như các mẫu van bướm khác, lắp đặt van bướm tín hiệu điện wonil có nhiều lợi thế vượt trội hơn. Để hệ thống tự động hóa làm việc hiệu quả thì Tuấn Hưng Phát đánh giá cao van bướm này.
