Van bướm điều khiển khí nén Haitima Đài Loan

Van bướm điều khiển khí nén Haitima chính hãng, có xuất xứ Đài Loan là sản phẩm có thương hiệu và uy tín rất cao và đã qua thực tế thử nghiệm tại thị trường Việt Nam. Đây là sản phẩm van bướm điều khiển khí nén có chất lượng tốt, đáp ứng được nhu cầu sử dụng, song lại có giá thành hết sức hợp lý, rất phù hợp với thị hiếu tiêu dùng trong nước.

Mô tả chung về van bướm điều khiển khí nén Haitima

Khái niệm van bướm điều khiển khí nén haitima là gì?

Là sản phẩm van bướm được điều khiển tự động nhờ thiết bị đầu khí nén (hay còn gọi là bộ khí nén điều khiển van). Đầu khí nén vận hành thông qua cơ chế tác động khí nén dẫn động để điều khiển van, chúng sử dụng nguồn khí nén có áp lực từ 3 – 8 bar. Van bướm điều khiển khí nén Haitima có đầu khí nén mang thương hiệu Haitima do đơn vị nhập khẩu trực tiếp tại Đài Loan.

Haitima là một hãng sản xuất các loại van công nghiệp, có trụ sở tại Đài Loan, để theo đuổi “sự hoàn hảo” của mình, hãng không ngừng nâng cấp và hoàn thiện sản phẩm. Cùng sự bền bỉ, nổ lực ấy, hiện nay Haitima đang là một trong những hãng van hàng đầu tại Đài Loan và Trung Quốc.

Hiện nay, Tuấn Hưng Phát Valve đang phân phối rất đa dạng các tùy chọn van bướm điều khiển khí nén Haitima. Tùy vào nhu cầu sử dụng mà quý vị có thể đưa ra các lựa chọn tối ưu nhất, vừa đàm bảo hiệu quả sản xuất, vừa tối ưu chi phí hoạt động.

Thông số kỹ thuật của vna bướm điều khiển khí nén haitima

• • Dạng van: van bướm điều khiển khí nén
  • Model: HTD_000
  • Kích cỡ: DN50 – DN600

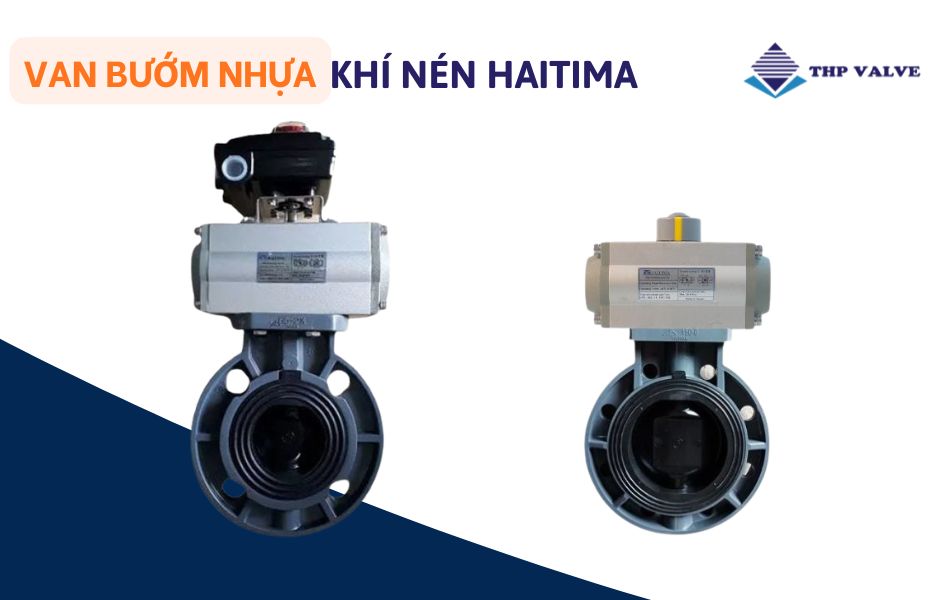

• Chất liệu thân van: gang, thép, inox, nhựa
• Chất liệu vỏ bộ khí nén: hợp kim nhôm cao cấp nguyên khối
• Kiểu điều khiển vận hành: ON/OFF hoặc tuyến tính
• Kiểu kết nối: wafer, lắp bích
• Áp lực làm việc: PN10 – PN16
• Nhiệt độ làm việc: -5 đến 220ºC
• Môi trường lưu chất: nước, nước thải, hóa chất….
• Hãng sản xuất: Haitima
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén Haitima

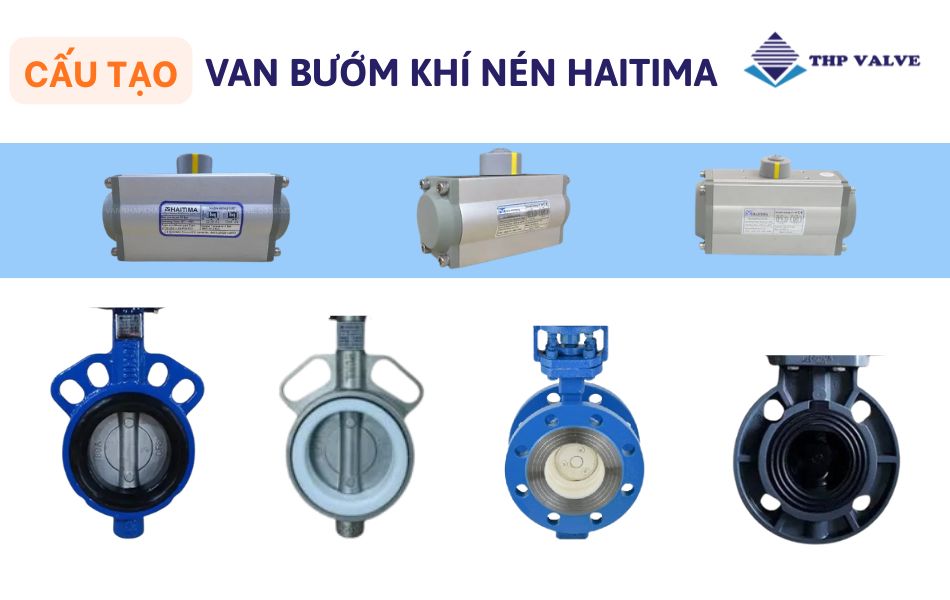

Cấu tạo van bướm điều khiển khí nén haitima Đài Loan

Về cơ bản van bướm điều khiển khí nén Haitima có cấu tạo khá đơn giản, là sự kết hợp giữa 2 bộ phận: Bộ truyền động khí nén + Phần van bướm cơ.

Cấu tạo chính của van bướm khí nén haitima gồm 2 bộ phận

Thiết bị truyền động khí nén

Đây là bộ điều khiển thường được chia thành 2 dạng: Điều khiển tác động đơn – Điều khiển tác động kép. Bộ phận này có thể đóng mở van bướm, cho phép van bướm đóng và mở theo ý muốn. Ngoài ra thiết bị này cũng có thể được lắp cho phần van cổng hoặc van bi.

Thân van bướm cơ

Đây là bộ phận được lắp vào hệ thống đường ống, kết nối bằng mặt bích, được đúc từ gang hoặc inox cho độ bền cao, có nhiều kích thước khác nhau, bên ngoài được phủ lớp sơn chống thấm và bám bụi hiệu quả. Van bướm có đĩa hình tròn và dẹt, khi mở sẽ làm giảm tốc độ và thay đổi hướng chả của lưu chất.

Nguyên lý hoạt động của van bướm điều khiển khí nén haitima Đài Loan

Như đã kể ở trên, van bướm điều khiển khí nén Haitima hoạt động nhờ thiết bị có tên là bộ truyền động khí nén, bộ điều khiển này cho phép chuyển đổi khí nén thành động năng, làm di chuyển các xy lanh bên trong của van bướm, tác động đến trục, và kéo theo đĩa van xoay cùng, nó có thể mở tối đa 90 độ, hoặc đóng mở theo góc với tên gọi là van bướm điều khiển khí nén tuyến tính

Tác động đơn: (Single acting)

Dòng này được dùng khá là phổ thông, có có tính tự động hóa cao, thích hợp sử dụng trong môi trường hệ thống có tính đồng bộ, tác động đơn tức là tác động một lần, dựa theo định luật lò xo luân hồi, khi mở chỉ cần cấp khí nén, sau đó duy trì khí nén, dưới trạng thái này, lò xo bị khí nén ép chặt và van luôn giữ trạng thái mở. Khi dừng khí nén lò xo sẽ tự động trở lại vị trí ban đầu.

Dòng này thường được khách hàng đánh giá cao về tính linh hoạt, độ bền, sử dụng ổn định, ít xảy ra sự cố, hỏng hóc. Là một sản phẩm có độ tin cậy cao.

Tác động kép: (Double acting)

Tác động kép tức là tác động hai lần, khi bạn cấp khi vào cổng A(tức là mở) dòng khí nén sẽ đẩy các xy lanh và trục xoay một vòng tối đa 90 độ, thay đổi trạng thái của van từ đóng sang mở, do nguyên lý xoay chuyển bằng các bánh răng, nên nó không tự đổi chuyển thành vị trí cũ, mà tay phải cấp khí tiếp túc vào cổng B (Cổng khí đóng), các xy lanh sẽ bị đẩy ngược lại so với cổng A

Một số ưu điểm của van điều khiển khí nén Haitima

Giá trị thương hiệu

Mua một sản phẩm đến một thương hiệu lớn, khách hàng sẽ được đảm bảo về chất lượng, có nhiều chứng chỉ trong và ngoài nước, cùng với đó là hàng thật, giá trị thật, vòng đời sử dụng lâu dài.

Phòng chống cháy nổ

Bộ truyền động khí nén là thiết bị không sử dụng động cơ đốt trong, khi sử dụng sẽ không bị cháy nổ như dòng van bướm điều khiển bằng điện. Do vậy nó thường được tin dùng ở những môi trường có nhiệt độ cao, những nơi cấm lửa, dễ cháy.

Đa dạng kết nối, linh hoạt khi sử dụng

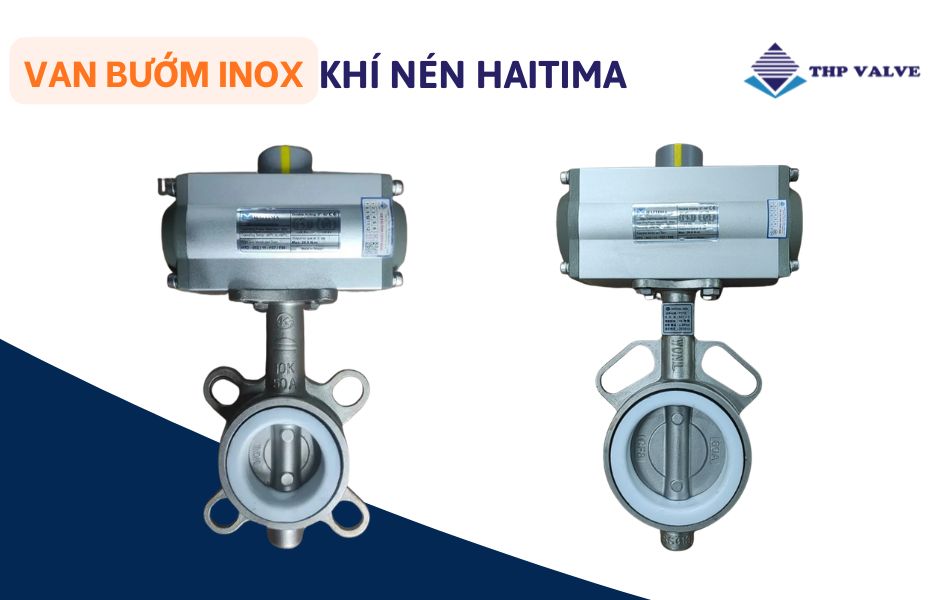

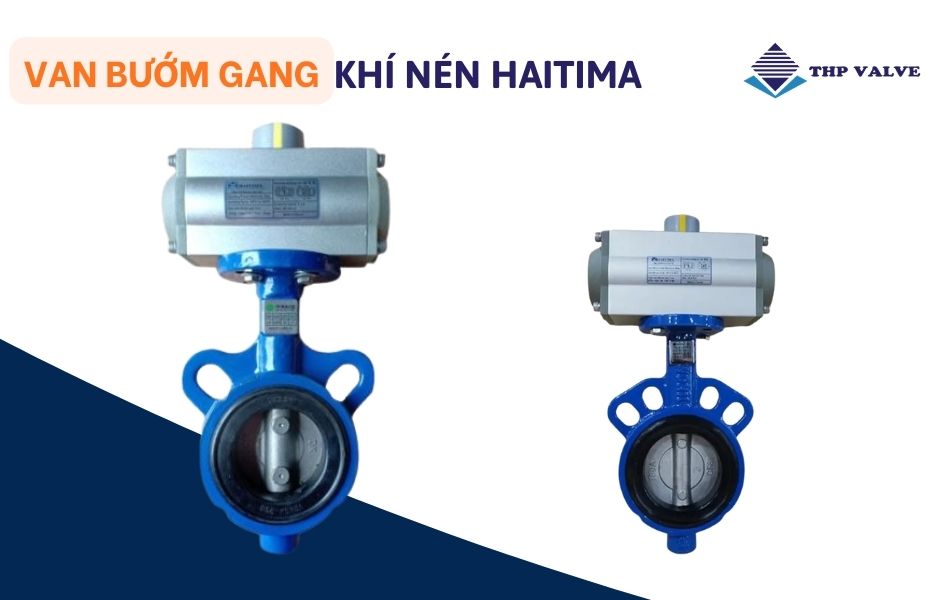

Van có nhiều kích cỡ, chất liệu khác nhau, có thể lắp vừa với hầu hết các đường ống có sẵn trên thị trường hiện nay, ngoài ra nó cũng được đúc từ các vật liệu cho độ bền cao, cho thời gian sử dụng lâu dài, dòng van cứng cáp và có thể sử dụng được trong các môi trường khác nhau: Van bướm điều khiển khí nén inox, van bướm điều khiển khí nén gang.

Có khả năng đóng mở nhanh

Tất cả các dòng van điều khiển bằng khí nén đều cho khả năng đóng mở ấn tượng chỉ khoảng từ 1- 2s, lý giải tại sao nó lại đóng mở nhanh như vậy: Khí nén tức là không khí được nén với áp suất cực cao, khi được truyền vào bộ truyền động sẽ bị giãn nỡ với tốc độ rất nhanh, kéo theo các vật chuyển động cùng nó. Chính vì vậy vướm bướm khí nén Haitima được khách hàng rất ưa chuộng.

Lắp đặt ở mọi nơi

Van bướm là dòng van cho khả năng cơ động cao, nó có thể lắp ở các đường ống nằm ngang, hoặc các đường ống thẳng đứng rất dễ dàng, ngoài ra kết nối Wafer còn giúp nó tăng độ bám, cùng với gioăng làm kín Teflon giúp làm kín và ngăn trào ngược dòng chảy tiện lợi.

Khả năng chống nước, bụi bẩn

Toàn thân van bướm điều khiển khí nén Haitima Đài Loan được làm từ các vật liệu cho khả năng chống thấm, bám bụi 100%, giúp nó vận hành, hoạt động dưới các điều kiện thời tiệt ngoài trời rất tốt. Thiết bị truyền động còn được trạng bị tiêu chuẩn IP68 tạo ra một lớp vỏ bọc bảo vệ hoàn toàn các vật thể bên ngoài có thể xâm nhập vào bên trong, giúp nó hoạt động ổn định ngay cả trong điều kiện thời tiết xấu.

Một số lưu ý khi sử dụng van bướm khí nén Haitima Đài Loan

Không có bất kỳ dòng van nào là hoàn hảo cả, mỗi dòng đều có một ưu điểm và nhược điểm riêng, van bướm khí nén Haitima cũng không ngoại lệ, hôm nay Tuấn Hưng Phát Valve sẽ chỉ ra một số mặt hạn chế của dòng van này.

Kích thước

Bộ điều khiển khí nén của van bướm có kích thước khá là đồ sộ, khá nặng, nếu kích cỡ van bướm càng lớn, thì thiết bị truyền động sẽ càng nặng hơn, không thích hợp lắp đặt ở những vị trí có không gian chật hẹp, hoặc đường ống cần kiên cố hơn để chịu được sức nặng của cả một bộ van này.

Hoạt động khá ồn

Do khí được nén với áp suất rất cao, điều này gây một nhược điểm lớn khi khí giãn nở sẽ gây một tiếng ồn rất lớn, gây ảnh hưởng đến xung quanh, môi trường. Để khắc phục điều này các bạn cũng có thể gắn thêm một bộ phận có tên gọi là Tiêu âm để làm giảm âm thanh khá là hiệu quả.

Van không có kích thước nhỏ

Van bướm là dòng van thường có đường kính từ Dn50 trở lên và chỉ sử dụng cổng kết nối là mặt bích, đây cũng là một nhược điểm của dòng van này

Giảm áp, thay đổi hướng dòng chảy

Khi mở đĩa van sẽ nằm song song với dòng chảy, điều này sẽ vô tình làm đĩa van sử dụng lâu ngày sẽ bị sói mòn, do ma sát từ nước và đĩa van được xảy ra liên tục. Ngoài ra khi lưu chất đi qua sẽ bị rẽ thành 2 hướng, giảm tốc độ của dòng chảy, không thích hợp sử dụn cho lưu chất có chứa nhiều tạp chất, chất rắn.

Ứng dụng của van bướm điều khiển khí nén Haitima Đài Loan

Một số ứng dụng điển hình của dòng van này chính là môi trường chất lỏng, thường sẽ được đặt ở các nhà máy xử lý nước thải và nước sạch

Ngoài ra trong sản xuất nó cũng được sử dụng ở các đường ống của nhà máy giấy, nhà máy dệt, đường.

Các hệ thống sưởi, điều hòa không khí, lưu thông các chất làm mát

Công nghiệp sản xuất bia, chưng cất và chế biến hóa chất

Hóa chất có tính ăn mòn cao như Axit, bazo, lưu huỳnh, kiềm..

Nhà máy khí nén, hoặc các ứng dụng chân không.
