Van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính là dòng van công nghiệp tự động sử dụng bộ điều khiển điện để điều chỉnh góc mở của đĩa van theo tín hiệu điều khiển như 4 – 20mA hoặc 0 – 10VDC, giúp điều tiết lưu lượng dòng chảy chính xác theo nhu cầu vận hành. Nhờ khả năng kiểm soát lưu lượng linh hoạt và dễ dàng tích hợp với hệ thống điều khiển trung tâm, van bướm điện tuyến tính hiện được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, HVAC, xử lý nước thải và nhiều dây chuyền sản xuất công nghiệp.

Đôi nét về van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính là dạng van điều khiển theo phần trăm góc mở nhất định tương tứng từ 0% đến 100% và dựa vào nguồn tín hiệu điện. Do đó, van có thể mở nhiều góc theo mong muốn từ 10 độ, 25 độ, 45 độ,… giúp cho phép lưu chất đi qua ít (nhiều) hoặc ngăn dòng chảy đi qua theo nhu cầu sử dụng.

Van bướm điện tuyến tính được thiết kế với phần thân van cánh bướm thông thường và phần bộ điều khiển điện tuyến tính sử dụng tín hiệu điều khiển 4 – 20mA hoặc 0 – 10VDC. Đặc biệt, thiết bị có thể kết nối với trung tâm điều khiển từ xa, giúp theo dõi và vận hành hệ thống từ xa nhanh chóng, chính xác.

Ngoài ra, thiết bị này còn hoạt động đóng mở tự động dựa vào dòng điện 24VDC, 220VAC, 380VAC, phù hợp với từng hệ thống sẵn có của doanh nghiệp.

Thông số kỹ thuật van cánh bướm điện tuyến tính

• Dạng van: Van bướm điều khiển điện
• Kích thước: DN50 – DN600
• Chất liệu thân: Gang, thép, inox
• Chất liệu đĩa van: Inox hoặc thép
• Gioăng làm kín: PTFE, EPDM, NBR, Viton
• Chất liệu bộ điện: Hợp kim nhôm cao cấp, đúc nguyên khối
• Tiêu chuẩn bảo vệ: IP67
• Điện áp sử dụng: 24VDC, 220VAC, 380VAC
• Tín hiệu điều khiển: 4 – 20mA, 0 – 10VDC
• Kiểu kết nối: Mặt bích, wafer, lug
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 10 – 220ºC
• Môi trường hoạt động: Nước sạch, nước thải, hóa chất, dầu khí,…
• Xuất xứ: Đài Loan, Malaysia, Hàn Quốc, Thổ Nhĩ Kỳ, Thụy Sĩ,…

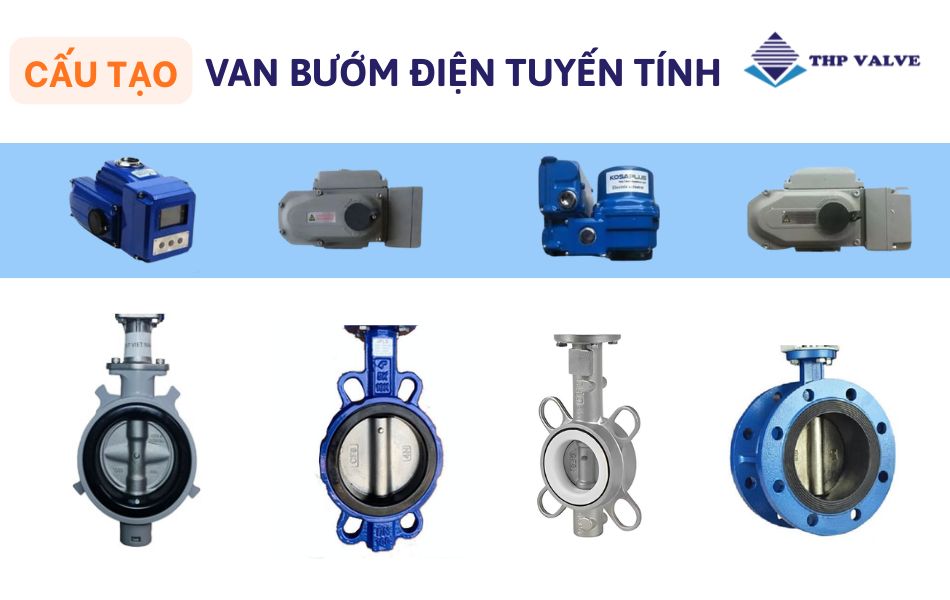

Cấu tạo của van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính được cấu tạo từ hai bộ phận chính gồm bộ điều khiển điện tuyến tính và thân van bướm cơ học. Hai bộ phận này kết hợp với nhau giúp van có thể đóng mở hoặc điều tiết lưu lượng dòng chảy một cách tự động và chính xác trong hệ thống.

Bộ điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính là bộ phận truyền động của van, có nhiệm vụ chuyển đổi năng lượng điện thành chuyển động cơ học để điều khiển trục van. Thiết bị này thường sử dụng tín hiệu điều khiển 4 – 20mA hoặc 0 – 10VDC, cho phép điều chỉnh góc mở của van theo từng mức lưu lượng mong muốn.

Bộ điện thường được chế tạo từ hợp kim nhôm đúc nguyên khối, có khả năng chống bụi, chống nước theo tiêu chuẩn IP67 và hoạt động ổn định trong nhiều môi trường khác nhau. Ngoài ra, nhiều model còn được thiết kế thêm tay quay vận hành thủ công, giúp người dùng có thể điều khiển van khi hệ thống gặp sự cố mất điện.

Thân van bướm

Thân van bướm là bộ phận tiếp xúc trực tiếp với dòng lưu chất trong hệ thống và có nhiệm vụ kiểm soát dòng chảy. Cấu tạo cơ bản của thân van bao gồm thân van, đĩa van, trục van và gioăng làm kín.

Thân van thường được làm từ các vật liệu như gang, inox hoặc nhựa, trong khi đĩa van được chế tạo từ inox nhằm đảm bảo khả năng chống ăn mòn và độ bền khi vận hành. Gioăng làm kín có chức năng tạo độ kín khít cho van, hạn chế tối đa hiện tượng rò rỉ lưu chất trong quá trình hoạt động.

Nguyên lý hoạt động của van bướm điện tuyến tính

Van bướm điều khiển điện tuyến tính hoạt động dựa trên nguyên lý điều chỉnh góc mở của đĩa van thông qua tín hiệu điện tuyến tính. Khi hệ thống điều khiển gửi tín hiệu 4 – 20mA hoặc 0 – 10VDC đến bộ điều khiển điện, motor bên trong actuator sẽ quay và truyền động xuống trục van.

Quá trình này khiến đĩa van xoay theo góc tương ứng từ 0° đến 90°, giúp điều chỉnh lưu lượng dòng chảy đi qua đường ống theo yêu cầu vận hành. Nhờ khả năng điều khiển chính xác theo phần trăm góc mở, van bướm điện tuyến tính thường được sử dụng trong các hệ thống cần điều tiết lưu lượng liên tục và ổn định.

Ngoài ra, thiết bị còn có thể kết nối với hệ thống điều khiển trung tâm như PLC hoặc SCADA, giúp người vận hành dễ dàng theo dõi và điều chỉnh hoạt động của van từ xa.

Đặc điểm nổi bật của van bướm điều khiển điện tuyến tính

Van cánh bướm điện tuyến tính chuyên dùng để điều tiết lưu lượng dòng chảy đi qua giúp đáp ứng nhu cầu sử dụng của hệ thống. Sản phẩm sở hữu nhiều ưu điểm vượt trội phải kể đến như:

• Khả năng đóng mở nhiều góc độ và được điều khiển tự động, nhanh chóng.
• Kiểu kết nối mặt bích, wafer hoặc lug tạo độ kín khít cao, ngăn rò rỉ và dễ dàng tháo lắp hoặc bảo trì.
• Thân van bướm và gioăng làm kín được làm từ nhiều chất liệu khác nhau, phù hợp theo từng lưu chất như nước sạch, nước thải, dung dịch, hóa chất,… đem lại hiệu quả và độ bền tốt.
• Sản phẩm có nhiệt độ làm việc lên tới 220 độ C và áp lực làm việc tối đa 16bar, giúp đem lại sự ổn định và bền bỉ khi hoạt động trong môi trường khắc nghiệt.
• Thiết bị có kích thước lớn từ DN50 đến DN600, thích hợp lắp đặt trong các hệ thống công nghiệp, dân dụng công suất lớn.
• Van sử dụng nhiều nguồn điện khác nhau, phù hợp theo từng hệ thống sẵn có và dễ dàng lắp đặt.

Ngoài ra, van bướm điều khiển điện tuyến tính được thiết kế thêm tay quay cơ học hỗ trợ, giúp đảm bảo hiệu quả vận hành tối đa khi hệ thống bị ngắt điện, mất điện.

Các loại van bướm điều khiển điện tuyến tính được tin dùng

Trên thị trường hiện nay, van bướm điều khiển điện tuyến tính được sản xuất với nhiều loại vật liệu khác nhau nhằm đáp ứng từng môi trường làm việc và yêu cầu kỹ thuật của hệ thống. Tùy theo điều kiện lưu chất, nhiệt độ và áp suất vận hành, người dùng có thể lựa chọn các dòng van bướm điện tuyến tính với chất liệu phù hợp.

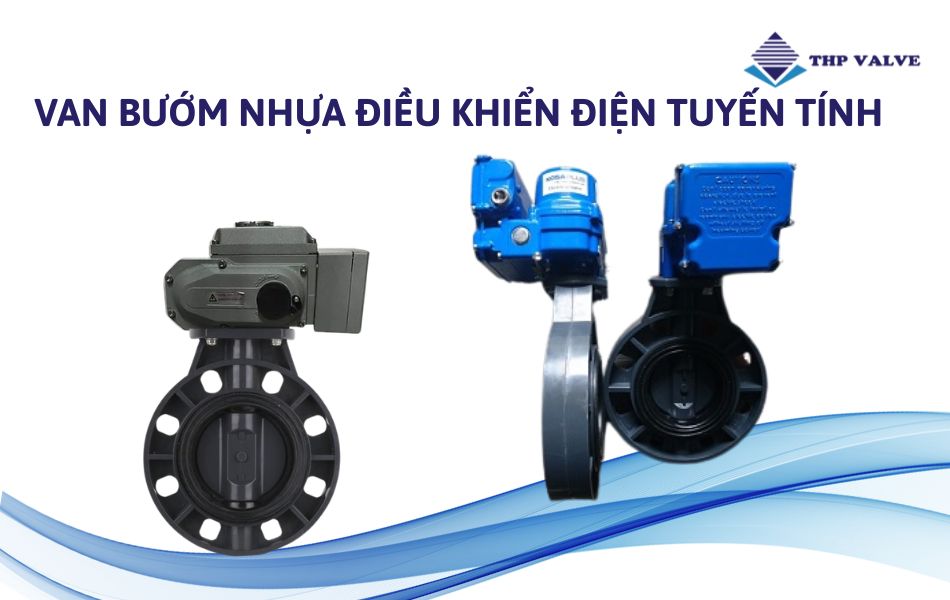

Van bướm nhựa điều khiển điện tuyến tính

Van bướm nhựa điều khiển bằng điện tuyến tính được chế tạo từ các loại nhựa kỹ thuật như PVC, uPVC hoặc CPVC, có khả năng chống ăn mòn hóa chất tốt. Nhờ đặc tính trơ với nhiều loại dung dịch, loại van này thường được sử dụng trong các hệ thống xử lý nước thải, dẫn truyền hóa chất nhẹ hoặc các hệ thống đường ống nhựa.

Ngoài ra, van bướm nhựa còn có ưu điểm trọng lượng nhẹ, dễ lắp đặt và chi phí đầu tư hợp lý, phù hợp với các hệ thống công nghiệp vừa và nhỏ.

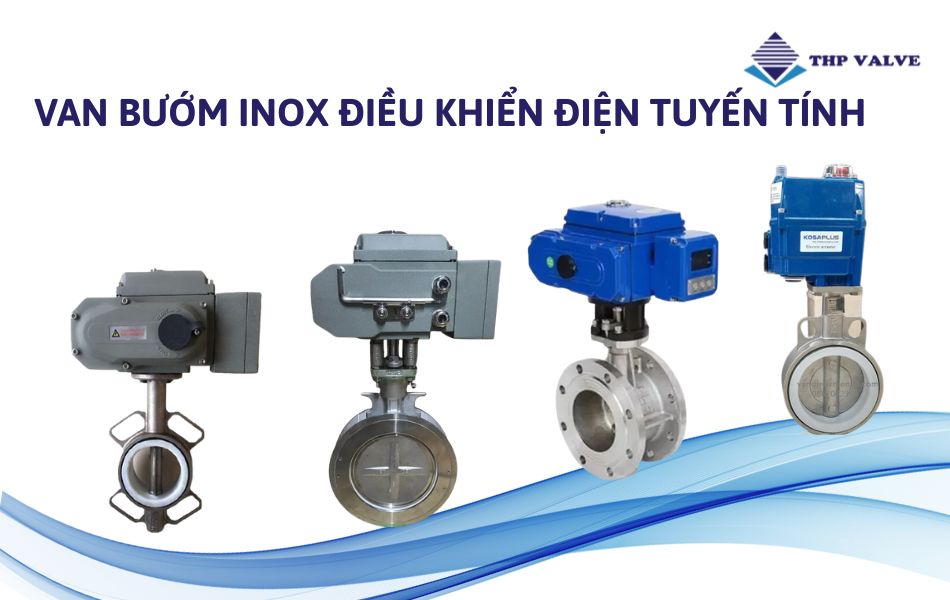

Van bướm inox điều khiển điện tuyến tính

Van bướm inox điều khiển điện tuyến tính được chế tạo từ inox 304 hoặc inox 316, giúp thiết bị có khả năng chống ăn mòn và chịu nhiệt tốt. Loại van này thường được sử dụng trong các môi trường có yêu cầu cao về độ sạch và an toàn vệ sinh như ngành thực phẩm, dược phẩm hoặc hệ thống hóa chất.

Nhờ vật liệu thép không gỉ, van bướm điện tuyến tính inox có tuổi thọ cao, vận hành ổn định và ít bị ảnh hưởng bởi môi trường làm việc khắc nghiệt.

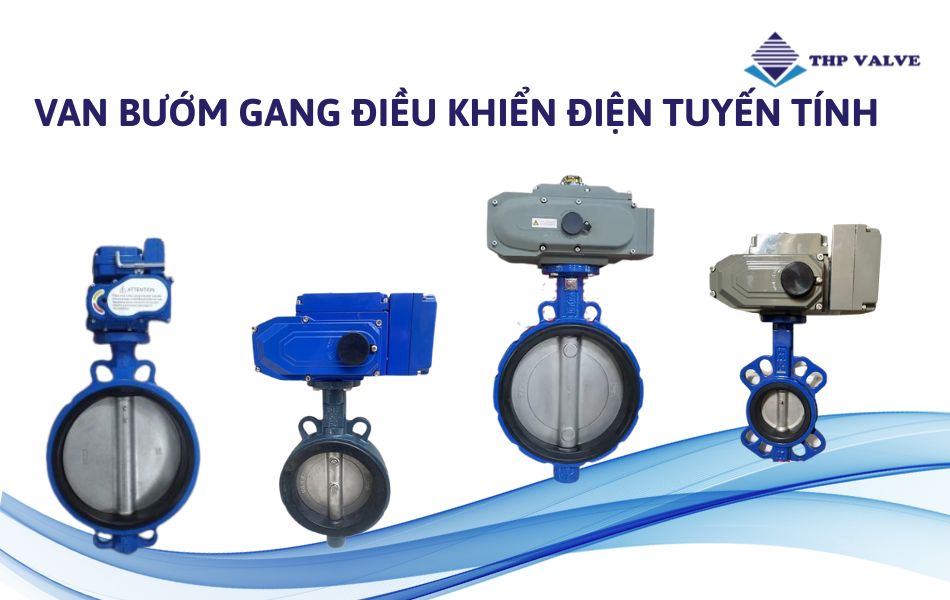

Van bướm gang điều khiển điện tuyến tính

Van bướm gang điện tuyến tính là dòng van được sử dụng phổ biến trong các hệ thống cấp thoát nước và công nghiệp. Thân van được làm từ gang có độ bền cơ học cao, giúp thiết bị chịu áp lực tốt và vận hành ổn định trong thời gian dài.

Loại van này thường được lắp đặt trong các hệ thống HVAC, nhà máy xử lý nước, hệ thống cấp nước đô thị hoặc các nhà máy sản xuất công nghiệp.

Một số ứng dụng phổ biến của van bướm điện tuyến tính

Nổi bật với khả năng đóng mở nhanh chóng, chính xác và sử dụng nhiều chất liệu khác nhau nên van bướm điều khiển điện tuyến tính được ứng dụng rộng rãi, phổ biến tại các lĩnh vực đòi hỏi tính chính xác:

• Nhà máy cấp thoát nước, xử lý nước thải, nước đa dụng.
• Hệ thống sản xuất dược phẩm, thực phẩm, đồ uống, nước ngọt,…
• Nhà máy chế biến gỗ, bột giấy, bột than, bột sắn.
• Nhà máy hóa chất, hóa dầu, xăng dầu,…
• Hệ thống PCCC, HVAC, năng lượng mặt trời.
• Hệ thống tòa nhà thương mại, tòa nhà thông minh.

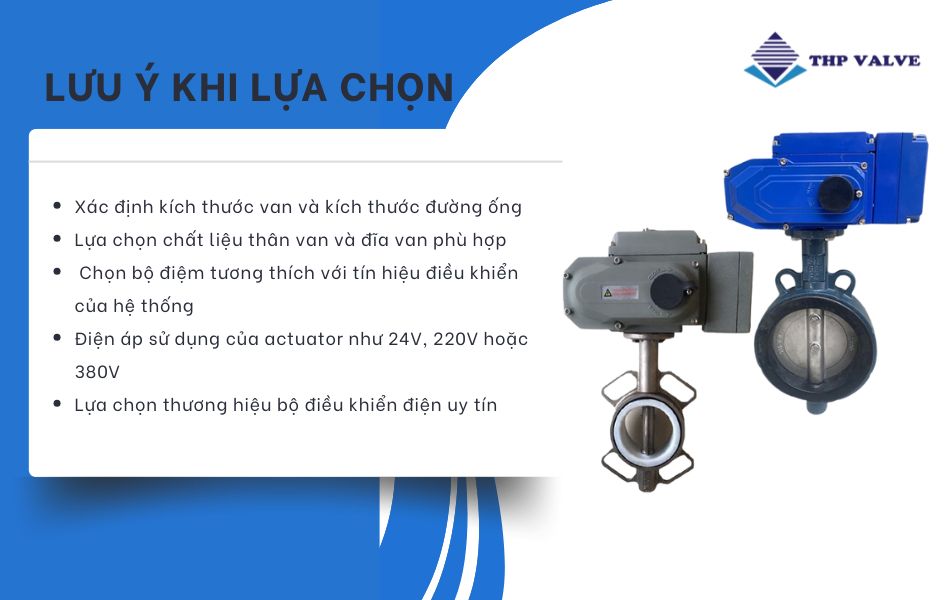

Lưu ý khi lựa chọn van bướm điện tuyến tính cho hệ thống

Để lựa chọn van bướm điều khiển điện tuyến tính phù hợp với hệ thống sử dụng, người dùng cần lưu ý một số yếu tố quan trọng sau:

• Cần xác định kích thước van và kích thước đường ống để lựa chọn thiết bị phù hợp với hệ thống lắp đặt.
• Nên lựa chọn chất liệu thân van và đĩa van phù hợp với môi trường lưu chất nhằm đảm bảo độ bền và tuổi thọ của thiết bị.
• Cần kiểm tra tín hiệu điều khiển của hệ thống để lựa chọn loại bộ điều khiển điện tuyến tính tương thích.
• Nên xem xét điện áp sử dụng của actuator như 24V, 220V hoặc 380V để phù hợp với nguồn điện hiện có.
• Ngoài ra, cần lựa chọn thương hiệu bộ điều khiển điện uy tín để đảm bảo thiết bị hoạt động ổn định và an toàn trong quá trình vận hành.
