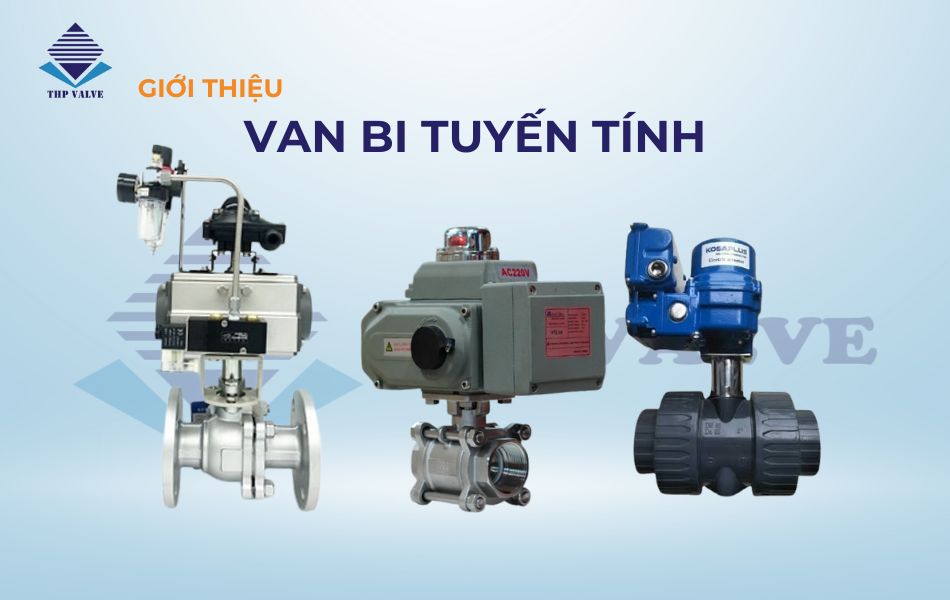

Van bi tuyến tính

Van bi tuyến tính là dòng van bi kết hợp với bộ điều khiển điện hoặc khí nén tuyến tính, cho phép điều chỉnh van theo độ mở của tín hiệu điều khiển như 4-20mA hoặc 0-10V. Vậy sản phẩm có cấu tạo, đặc điểm, gồm những loại nào và giá bao nhiêu, hãy cùng Tuấn Hưng Phát Valve khám phá trong bài viết dưới đây.

Tìm hiểu van bi tuyến tính là gì?

Van bi tuyến tính là thiết bị gồm phần thân van bi và bộ truyền động tuyến tính bằng điện hoặc khí nén với khả năng nhận tín hiệu để thay đổi vị trí đóng mở của bi van theo tỷ lệ mong muốn. Cho nên, dựa vào tín hiệu điều khiển 4-20mA hoặc 0-10V nên sản phẩm có thể điều tiết dòng chảy lưu lượng linh hoạt theo nhu cầu sử dụng.

Thông thường, van bi điều khiển tuyến tính có thể điều khiển với góc mở tương ứng từ 0 đến 90 độ với tỷ lệ % vận hành tương ứng. Đồng thời, sản phẩm có thể được làm từ nhiều chất liệu như đồng, gang, thép, inox hoặc nhựa giúp phù hợp với nhiều môi trường từ nước, hóa chất, hơi nóng, thực phẩm, dược phẩm, nước thải,…

Ngoài ra, van bi tuyến tính được thiết kế với đa dạng thân van như van bi 1 mảnh, van bi 2 mảnh, van bi 3 mảnh hoặc van bi 2 cổng, van bi 3 cổng. Vì thế, thiết bị giúp thuận thiện trong việc bảo trì, vệ sinh khi cần thiết và đáp ứng nhu cầu điều tiết, phân tách, trộn dòng đúng lưu lượng được yêu cầu.

Bảng thông số kỹ thuật của van bi điều khiển tuyến tính

Thông số kỹ thuật của van bi tuyến tính thay đổi theo từng model, thương hiệu và bộ truyền điện, một số thông số cơ bản của dòng van này như sau:

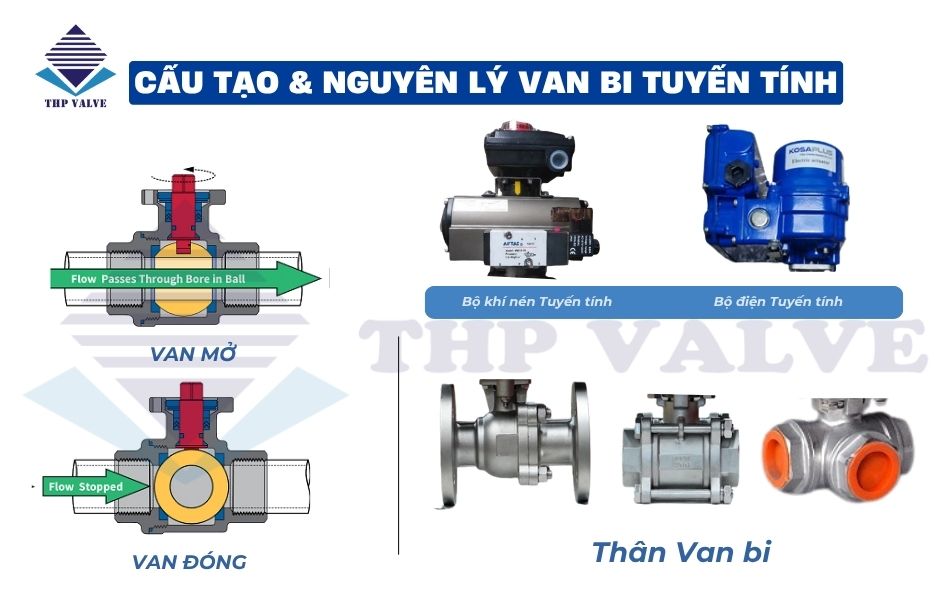

Cấu tạo và nguyên lý hoạt động van bi tuyến tính

Van bi điều khiển tuyến tính hiện đang khá phổ biến trên thị trường và được ứng dụng rộng rãi hiện nay, dưới đây là cấu tạo và nguyên lý hoạt động của dòng van này:

Cấu tạo van bi tuyến tính

Sản phẩm được cấu tạo từ 2 bộ phận cơ bản từ thân van bi và bộ truyền động tuyến tính, cụ thể như sau:

• Thân van bi: Đây là bộ phận chứa các linh kiện bên trong, tiếp xúc trực tiếp với dòng chảy và kết nối đường ống lưu chất. Trong đó, thân van được làm từ nhiều vật liệu và chứa nhiều bộ phận như trục van, bi van, gioăng làm kín,…
• Bộ điều khiển tuyến tính: Đây là bộ phận lực điều khiển của thân van và nhận tín hiệu từ hệ thống điều khiển để điều chỉnh vị trí van theo giá trị được cài đặt. Bộ điều khiển tuyến tính có thể hoạt động bằng nguồn điện 24V, 220V, 380V,… hoặc nguồn khí nén từ 3-8 bar, đáp ứng theo từng nhu cầu sử dụng.

Nguyên lý hoạt động van bi tuyến tính

Van bi điều khiển tuyến tính hoạt động dựa trên sự phối hợp giữa tín hiệu điều khiển, bộ truyền động và cơ cấu bi van. Khi hệ thống gửi tín hiệu điều khiển, bộ tuyến tính sẽ chuyển đổi tín hiệu thành chuyển động cơ học để thay đổi vị trí mở của bi van theo góc ngang từ 0 đến 90 độ để điều tiết dòng chảy lưu chất theo nhu cầu.

Phân loại van bi điều khiển tuyến tính phổ biến trên thị trường

Để giúp các bạn đọc dễ dàng hiểu rõ và lựa chọn loại van bi tuyến tính phù hợp, giúp tối ưu chi phí và hiệu quả vận hành, dựa vào tiêu chí kết nối và chất liệu có thể phân loại sản phẩm với các dòng cơ bản sau:

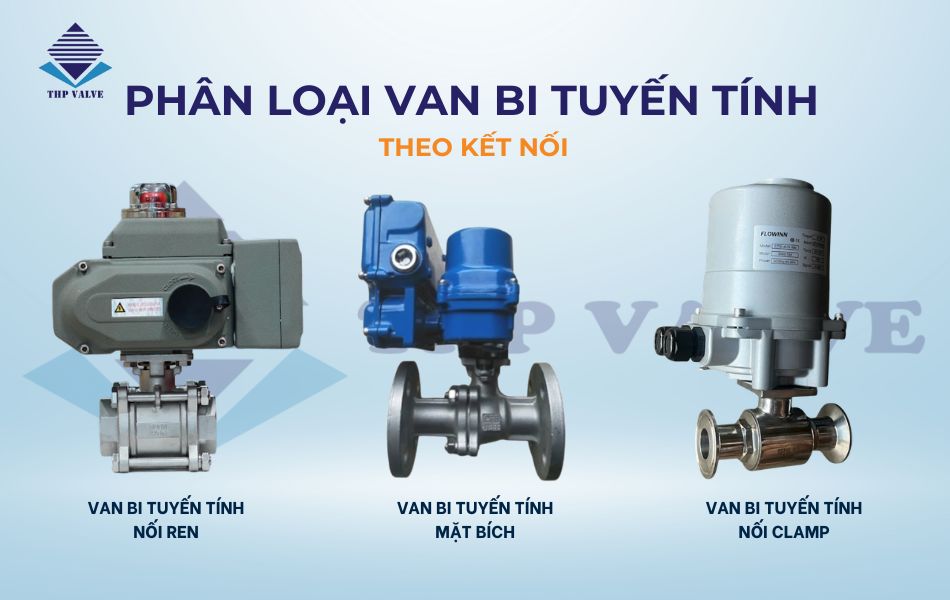

Phân loại theo kết nối

• Van bi tuyến tính nối ren: Được thiết kế với 2 đầu nối ren có kích thước chính từ DN50 trở xuống và khả năng lắp đặt nhanh, phù hợp trong hệ thống dân dụng, đường ống cấp nước quy mô nhỏ.
• Van bi tuyến tính mặt bích: Sử dụng kiểu kết nối mặt bích chắc chắn với độ kín khít cao, ngăn rò rỉ tốt và có đa dạng kích thước từ DN15 đến DN600 hoặc lớn hơn tùy model. Do đó, sản phẩm phù hợp trong các hệ thống nước, hơi, dầu, hóa chất, dây chuyền công nghiệp,…
• Van bi tuyến tính nối clamp: Đây là dòng van có khả năng tháo lắp nhanh, thuận tiện trong hệ thống yêu cầu vệ sinh, yêu cầu độ kín cao như môi trường thực phẩm, dược phẩm, vi sinh,… Với kích thước chính từ DN15 đến DN100 và phù hợp trong đường ống quy mô nhỏ đến trung bình.

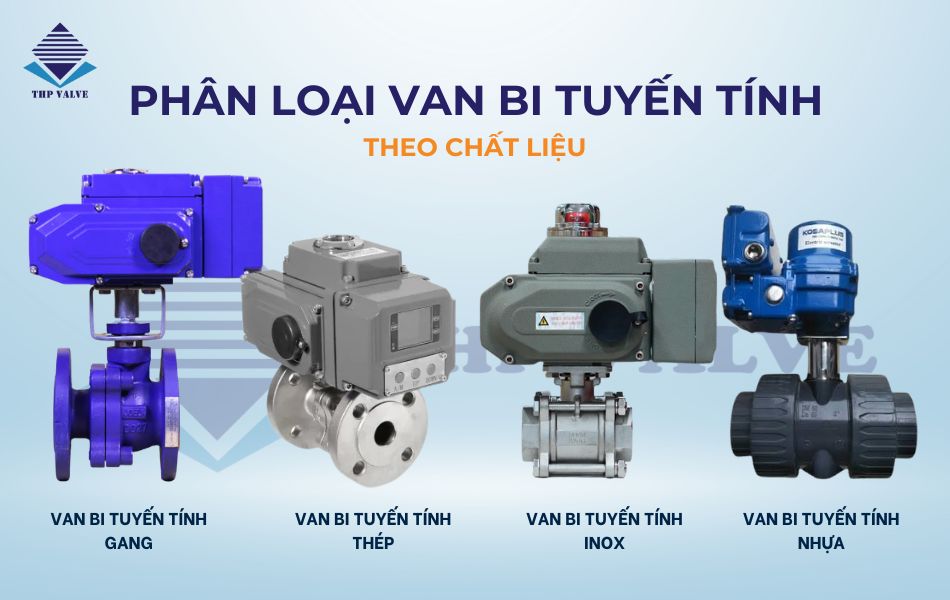

Phân loại theo chất liệu

• Van bi tuyến tính gang: Với chất liệu thân van bằng gang có khả năng chịu áp lực cao, chống ăn mòn tốt trong môi trường nước và thiết kế dải kích thước rộng từ DN15 đến DN300, phù hợp trong nhiều hệ thống cấp thoát nước, PCCC, xử lý nước,…
• Van bi tuyến tính thép: Sở hữu thân thép có khả năng chịu áp lực và nhiệt độ cao vượt trội so với dòng van gang hoặc inox, nhựa nên sản phẩm là lựa chọn tối ưu trong môi trường hơi nóng, dầu khí,… Đặc biệt, với kích thước lớn lên tới DN600 nên model được ứng dụng rộng rãi trong hệ thống quy mô lớn.
• Van bi tuyến tính inox: Thường được làm từ Inox 304 hoặc Inox 316 có khả năng chống ăn mòn tốt, độ bền cao nên sản phẩm thường dùng trong môi trường nước sạch, thực phẩm, đồ uống, hóa chất, vi sinh,… Đồng thời, dòng van này sử dụng đa dạng kết nối như ren, mặt bích hoặc nối clamp, phù hợp với từng ứng dụng.
• Van bi tuyến tính nhựa: Dòng van này luôn có ưu điểm về trọng lượng nhẹ, giá rẻ và khả năng chống ăn mòn tốt. Thường được làm từ chất liệu nhựa PVC, PP, uPVC,… và được ứng dụng rộng rãi trong môi trường nước, nước thải, hóa chất,…

Cập nhật bảng giá van bi tuyến tính chính hãng, theo kích thước

Trên thị trường Việt Nam, van bi điều khiển tuyến tính được thiết kế với đa dạng mẫu mã, kích thước và xuất xứ từ nhiều thương hiệu khác nhau. Chính vì thế, giá van bi tuyến tính khá đa dạng và tùy theo phân khúc theo từng nhu cầu sử dụng, Quý khách có thể tham khảo bảng giá dưới đây:

Lưu ý: Bảng giá van bi tuyến tính trên đây chỉ mang tính chất tham khảo và phụ thuộc vào nhiều yếu tố như VAT, vận chuyển,… Vui lòng liên hệ trực tiếp Hotline 0961.694.858 để được báo giá chi tiết nhé~

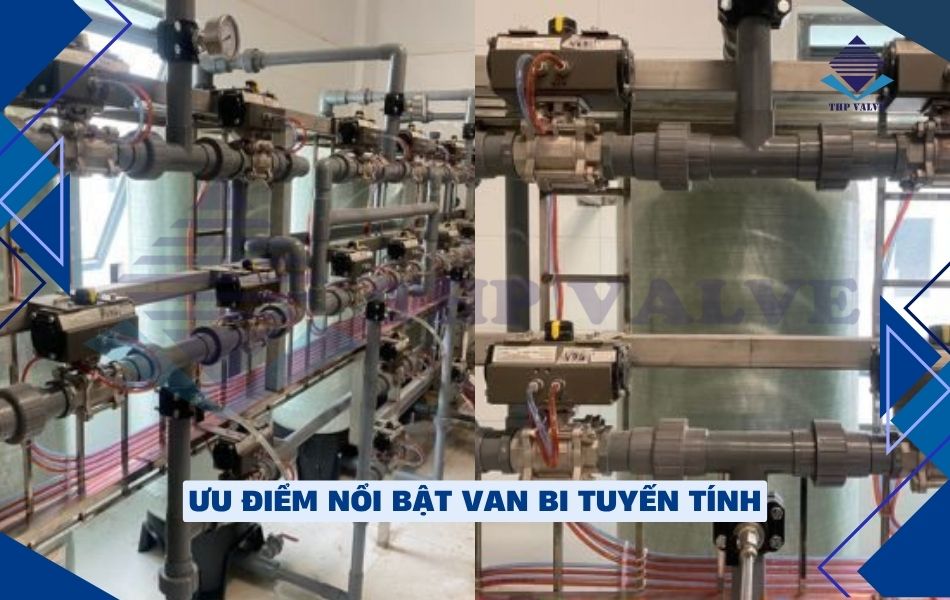

Tại sao van bi điều khiển tuyến tính được tin chọn sử dụng?

Trong các hệ thống ứng dụng cần điều tiết lưu lượng liên tục, van bi tuyến tính luôn được tin chọn bởi sản phẩm còn mang đến nhiều ưu điểm tiêu biểu có thể kể đến như:

• Khả năng điều chỉnh lưu lượng linh hoạt, nhanh chóng theo tín hiệu điều khiển và đáp ứng theo từng nhu cầu sử dụng, tiết kiệm chi phí nhân công vận hành.
• Sản phẩm có thể kết nối trong nhiều hệ thống tự động hóa như PLC, SCADA hoặc hệ thống điều khiển trung tâm, giảm sự phụ thuộc thao tác thủ công.
• Đáp ứng khả năng vận hành đơn giản, chính xác cao trong các hệ thống đường ống có vị trí lắp đặt khó tiếp cận hoặc tại các môi trường đặc biệt khắc nghiệt.
• Van bi điều khiển tuyến tính có thể hoạt động bằng nguồn điện hoặc nguồn khí nén, kết hợp với nhiều chất liệu, kiểu kết nối, đáp ứng đa dạng môi trường.
• Thiết kế dải kích thước rộng từ DN15 đến DN600, phù hợp trong nhiều hệ thống lớn nhỏ trên thị trường từ dân dụng, nhà máy, khu công nghiệp,…

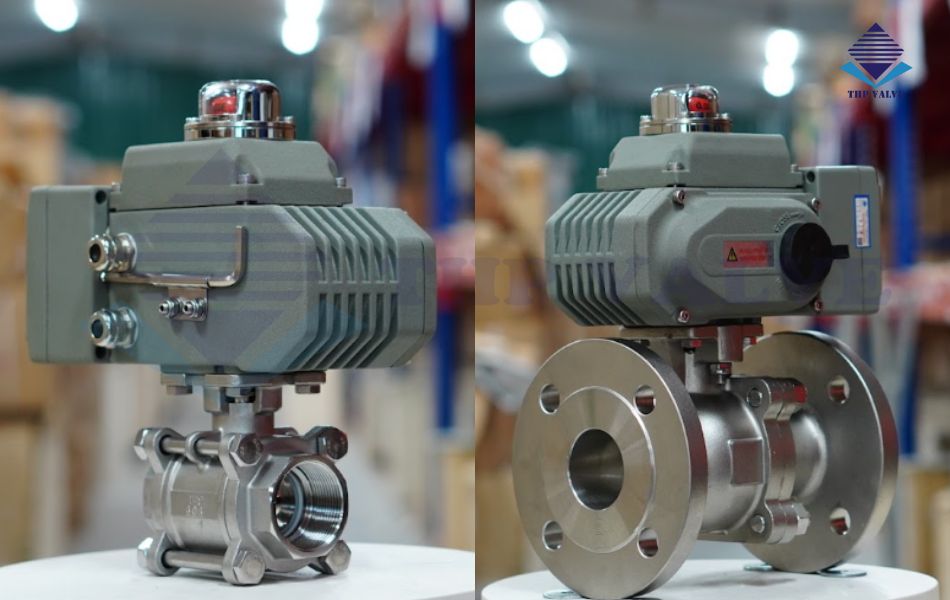

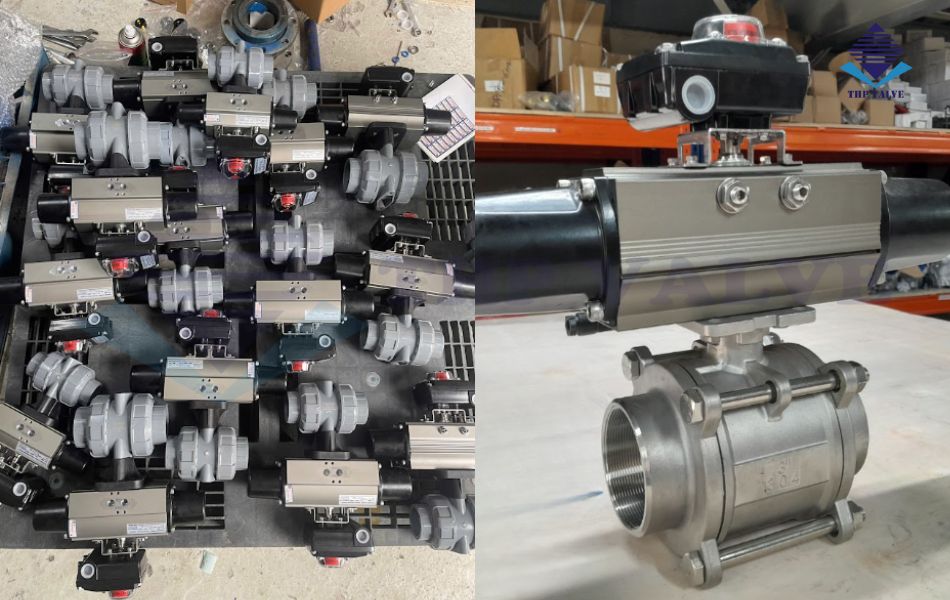

Tham khảo hình ảnh van bi tuyến tính trực tiếp, sẵn tại kho THP Valve

Tại Tuấn Hưng Phát Valve luôn sẵn kho các model van bi điều khiển tuyến tính, cập bến liên tục tại kho giúp khách hàng có thể kiểm tra tình trạng hàng theo từng thời điểm và cam kết thời gian giao hàng đúng tiến độ. Các bạn đọc có thể tham khảo trực tiếp hình ảnh dòng van này được chúng tôi cập nhật dưới đây:

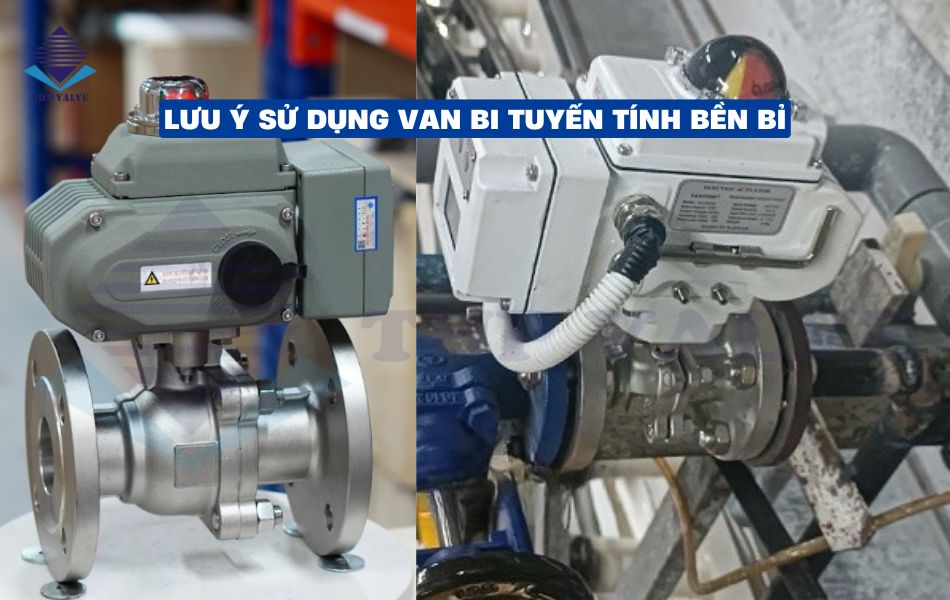

Lưu ý khi sử dụng van bi điều khiển tuyến tính bền bỉ

Việc vận hành van bi tuyến tính đúng kỹ thuật đóng vai trò quan trọng giúp sản phẩm vận hành ổn định, hiệu quả và bền bỉ lâu dài, dưới đây là một số lưu ý khi sử dụng van:

• Không sử dụng van vượt quá mức thông số kỹ thuật cho phép, điều này có thể làm ảnh hưởng đến tuổi thọ và độ chính xác khi điều tiết, kiểm soát dòng chảy.
• Đảm bảo nguồn cấp như nguồn điện, nguồn khí nén tới bộ điều khiển tuyến tính ổn định, đúng điện áp, mức khí nén cài đặt để đảm bảo tính chính xác điều tiết.
• Hạn chế cặn bẩn trong đường ống bằng cách vệ sinh van thường xuyên, tránh dị vật lọt vào khoang bi gây ảnh hưởng đến khả năng đóng mở.
• Thường xuyên kiểm tra tình trạng gioăng, kết nối, bộ truyền động định kỳ và nếu có bất thường khi sử dụng như tiếng ồn, rò rỉ hoặc phản hồi tín hiệu không chính xác, cần xử lý kịp thời.
• Ngoài ra, không tự ý tháo bộ truyền động khi kiểm tra, bảo dưỡng và cần liên hệ với đơn vị kỹ thuật, nhà cung cấp để tránh làm sai lệch hành trình cũng như gây hư hỏng thiết bị.

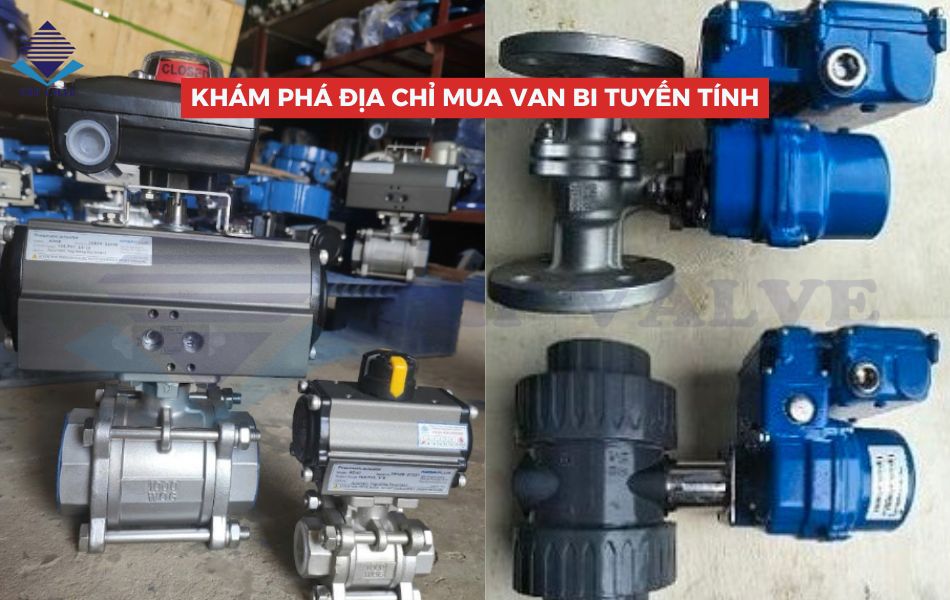

Mua van bi tuyến tính ở đâu chính hãng, giá tốt?

Tại Tuấn Hưng Phát Valve hiện đang cung cấp các mẫu van bi tuyến tính với nhiều kích thước, đến từ các thương hiệu uy tín như FAF, Kosaplus, Wonil,… cùng với hơn 17 năm kinh nghiệm trong lĩnh vực van công nghiệp.

Thêm vào đó, tất cả sản phẩm đều được chúng tôi nhập khẩu trực tiếp không qua trung gian giúp đảm bảo giá thành cạnh tranh. Đồng thời, THP Valve luôn đi kèm với các chương trình ưu đãi với đơn hàng SLL, khách hàng thân thiết giúp tối ưu chi phí đầu tư và đảm bảo mức giá cực tốt cho đơn vị thầu, doanh nghiệp.

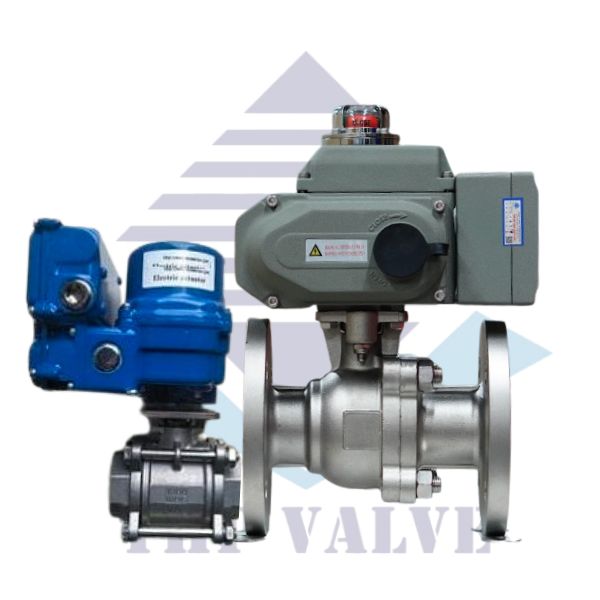

Ngoài giá van bi tuyến tính cạnh tranh, đi kèm sản phẩm luôn có đầy đủ CO – CQ, chế độ bảo hành và đổi trả rõ ràng. Cùng với đội ngũ tư vấn giàu kinh nghiệm, Tuanhungphatvalve luôn hỗ trợ, tư vấn lắp đặt và vận hành bền bỉ, liên hệ ngay Hotline để được tư vấn trực tiếp.

Hy vọng với những thông tin chia sẻ về van bi tuyến tính trên đây đã giúp các bạn đọc hiểu rõ hơn và đơn giản trong việc lựa chọn thiết bị phù hợp, đáp ứng nhu cầu sử dụng. Đừng quên theo dõi danh mục van điều khiển để tham khảo nhiều model chất lượng, sẵn giá tốt tại Tuấn Hưng Phát Valve nhé!
