Phân loại van bi thép và cấu tạo, nguyên lý hoạt động, ứng dụng phổ biến

Van bi thép thường có nhiều loại khác nhau với kích cỡ lớn nhỏ và thiết kế đa dạng, giá thành linh hoạt và đáp ứng theo từng nhu cầu sử dụng của từng hệ thống, dự án. Để tìm hiểu thêm về cấu tạo, nguyên lý hoạt động hay tính ứng dụng và phân loại chi tiết van bi thép, hãy theo dõi bài viết dưới đây của Tuấn Hưng Phát Valve nhé!

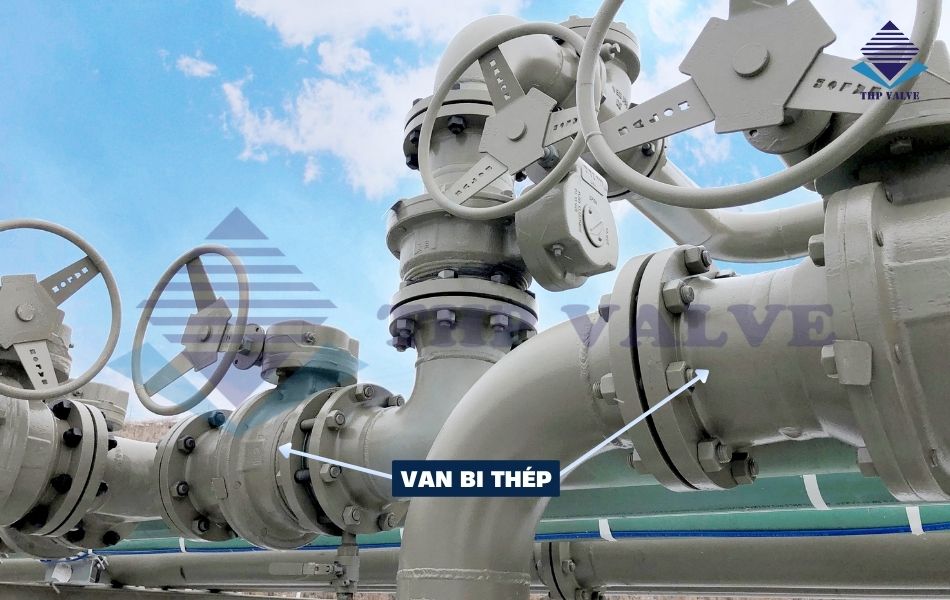

Van bi thép là gì? Ưu điểm nổi bật

Van bi thép là sản phẩm van bi được làm từ vật liệu kim loại thép và có chức năng đóng mở, kiểm soát hoặc điều tiết dòng chảy lưu chất đi qua van. Thông thường, van bi thép được làm từ chất liệu thép rèn, thép đúc, thép WCB,… có thể chịu nhiệt lên tới 200°C đến 400°C và áp lực làm việc tối đa 40bar. Do đó, dòng van này có khả năng chống ăn mòn, chịu lực tốt và phổ biến trong các hệ thống nước nóng, dầu khí,…

Bên cạnh đó, dòng van bi chất liệu thép thường được thiết kế với đa dạng kích thước từ DN15 đến DN300 và sử dụng nhiều kiểu kết nối khác nhau như ren, lắp bích hay nối hàn giúp đảm bảo độ kín khít và chịu lực tối ưu.

Ngoài ra, van bi có cấu tạo và kiểu dáng thiết kế đơn giản, cấu trúc ít chi tiết nên dễ dàng bảo dưỡng, bảo trì và chất liệu thép chắc chắn, bền bỉ giúp nâng cao tuổi thọ vận hành.

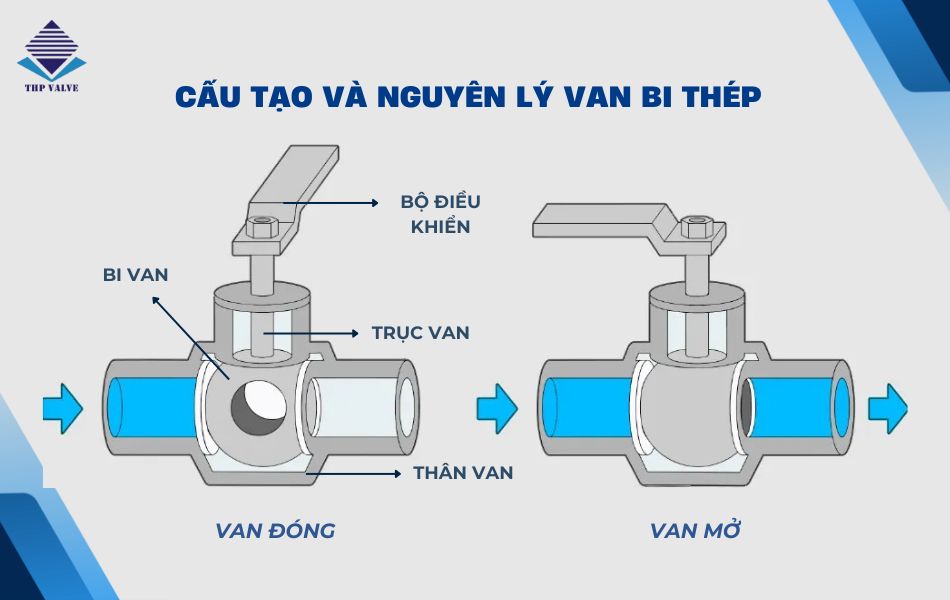

Cấu tạo và nguyên lý hoạt động của van bi thép

Về cấu tạo và nguyên lý hoạt động của van bi thép cơ bản tương tự như các mẫu van bi khác. Trong đó, sản phẩm được cấu tạo từ 4 bộ phận cơ bản gồm:

• Thân van: Được làm từ chất liệu thép đúc, thép rèn,… và sử dụng để kết nối với hệ thống đường ống theo kiểu nối ren, lắp bích hay nối hàn, đảm bảo độ kín khít và ổn định khi vận hành.
• Trục van: Bộ phận nhận lực từ bộ điều khiển và truyền lực tới van bi để hoạt động theo mong muốn.
• Van bi: Làm từ chất liệu thép hoặc inox với lỗ xuyên tâm và được gắn liền với trục van. Van bi nhận tác động từ trục van và điều khiển trực tiếp đóng mở hoặc điều tiết dòng chảy.
• Bộ điều khiển: Đây là bộ phận điều khiển hoạt động của van bi thép và có thể thiết kế dạng tay gạt cơ học hoặc điều khiển điện/khí nén tự động.

Van bi chất liệu thép có cơ chế hoạt động khá đơn giản, khi bộ điều khiển tác động làm trục van chuyển động và khiến van bi xoay từ góc 0 đến 90 độ sẽ khiến van đóng hoặc mở theo yêu cầu. Do đó, nếu lỗ van bi vuông góc với dòng chảy nghĩa là van bi đang đóng hoàn toàn và lỗ van bi song song với dòng chảy nghĩa là van bi đang mở hoàn toàn.

Phân loại các dòng van bi thép phổ biến hiện nay

Van bi thép được thiết kế với đa dạng mẫu mã, kiểu dáng hay kiểu vận hành, giúp đáp ứng theo từng nhu cầu và môi trường, lưu chất sử dụng khác nhau.

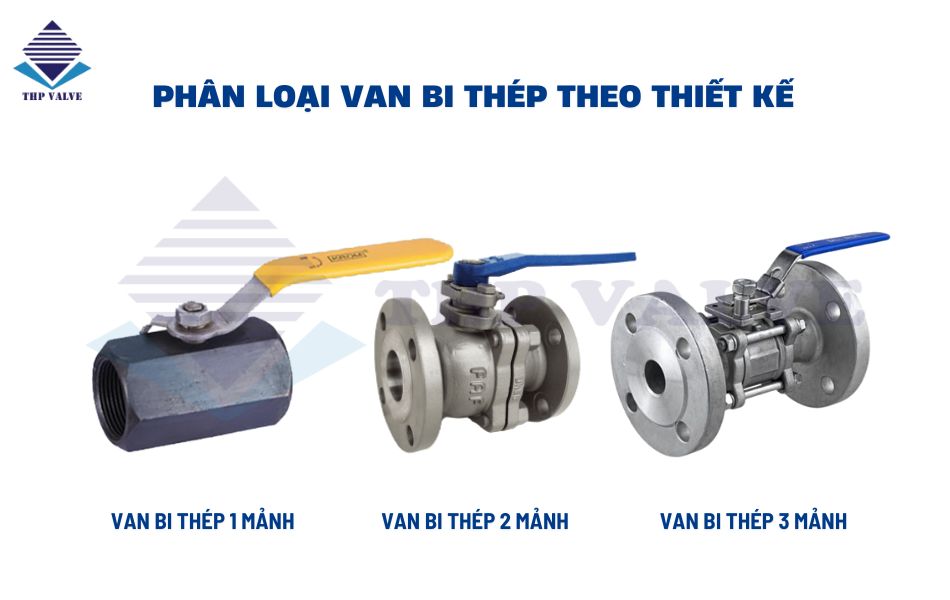

Phân loại theo thiết kế

• Van bi thép 1 mảnh: Được cấu tạo thân liền khối với kiểu dáng nhỏ gọn, trọng lượng nhẹ và phù hợp trong hệ thống áp suất vừa, giá thành phải chăng, lắp đặt nhanh chóng.
• Van bi thép 2 mảnh: Sản phẩm có phần thân van được ghép từ 2 mảnh bằng bulong hoặc ren, thiết kế này giúp dễ dàng bảo trì, vệ sinh hoặc thay thế khi cần thiết. Đặc biệt phù hợp trong hệ thống công nghiệp, lưu chất ăn mòn.
• Van bi thép 3 mảnh: Đây là dòng van được thiết kế với thân tách rời 3 phần giúp dễ dàng thay thế, bảo dưỡng van mà không cần tháo rời hay ảnh hưởng đến hệ thống. Model này đặc biệt ưa chuộng trong hệ thống yêu cầu bảo dưỡng thường xuyên như dược phẩm, thực phẩm…

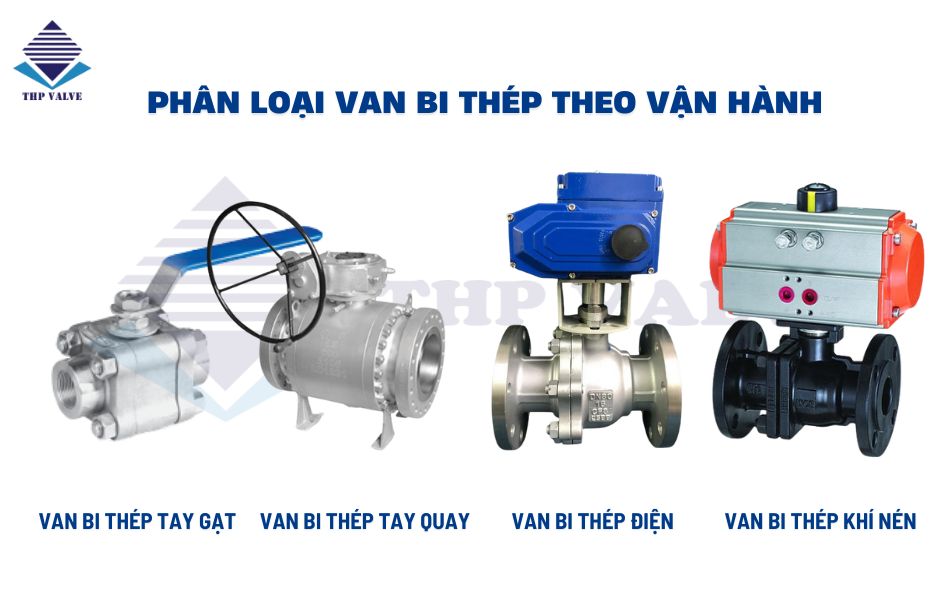

Phân loại theo kiểu vận hành

• Van bi thép tay gạt: Dòng van này hoạt động bằng tay gạt đơn giản với góc xoay từ 0 đến 90 độ nhanh chóng, nhẹ nhàng và có giá thành phải chăng.
• Van bi thép tay quay: Có bộ phận tay quay trợ lực giúp vận hành đóng mở, điều tiết nhẹ nhàng, nhanh chóng và phù hợp trong hệ thống lớn.
• Van bi thép điều khiển điện: Sử dụng bộ điều khiển điện hoạt động bằng nguồn điện áp 24V, 220V, 380V,… giúp kiểm soát và quản lý hoạt động van từ xa, phù hợp trong hệ thống tự động hóa hoặc tại các vị trí khí vận hành trực tiếp.
• Van bi thép điều khiển khí nén: Sản phẩm hoạt động nhờ bộ truyền động khí nén với áp lực khí nén từ 3 đến 8 bar. Dòng van này có tốc độ vận hành nhanh và đảm bảo an toàn cao nên phù hợp trong các hệ thống, nhà máy sản xuất chống cháy nổ.

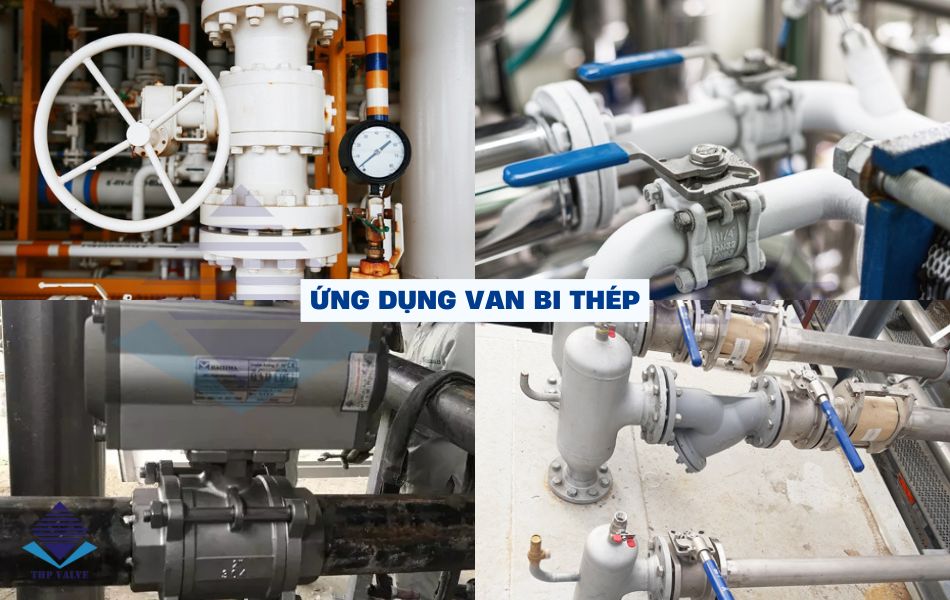

Khám phá tính ứng dụng của van bi thép trên thị trường

Van bi chất liệu thép được ứng dụng rộng rãi trong việc kiểm soát và điều tiết lưu chất từ hệ thống dân dụng đến công nghiệp. Sau đây là một số ứng dụng phổ biến:

• Hệ thống hơi nóng, nồi hơi, lò hơi công nghiệp.
• Nhà máy nhiệt điện, thủy điện.
• Hệ thống vận chuyển hóa chất, dung môi, axit, chất ăn mòn,…
• Nhà máy xử lý nước thải, cấp thoát nước trong dân dụng và công nghiệp.
• Ngành dầu khí, dẫn dầu, khí đốt,… nhờ khả năng chịu nhiệt, chịu áp lực tốt.

Hy vọng bài phân loại van bi thép và những thông tin xoay quanh sản phẩm này đã giúp các bạn đọc có thêm nhiều kiến thức hữu ích và hiểu rõ hơn về van bi chất liệu thép. Đừng quên lựa chọn mua van tại các đơn vị uy tín như Tuấn Hưng Phát để sở hữu những model chất lượng, đảm bảo độ bền và hiệu quả tốt nhất nhe!
