Tìm hiểu về đồng hồ lưu lượng Turbine

Đồng hồ lưu lượng Turbine

Được biết đến dưới tên gọi Tiếng Anh “Turbine Flow Meters,” đồng hồ đo lưu lượng tuabin là một trong những thiết bị lưu lượng nổi trội, mang lại giải pháp đo lưu lượng dòng chảy hiệu quả.

Loại đồng hồ đo lưu lượng tuabin là một thiết bị được thiết kế để đo lượng chất lưu qua đường ống bằng cách sử dụng nguyên tắc đếm số vòng quay của các cánh tuabin được lắp đặt trong thân đồng hồ. Dựa trên thông tin này, thiết bị có thể tính toán và cung cấp giá trị lưu lượng của chất lưu trong dòng chảy.

Thiết bị này có sẵn nhiều kích cỡ, mẫu mã khác nhau để phù hợp với đo lưu lượng của nhiều loại chất lưu, bao gồm cả trạng thái lỏng và trạng thái khí. Đồng hồ đo lưu lượng tuabin cung cấp nhiều chế độ đo khác nhau cho người dùng, và số lượng chế độ này phụ thuộc vào loại thiết bị cụ thể và môi trường sử dụng riêng biệt.

Công thức tính toán đồng hồ đo lưu lượng tuabin

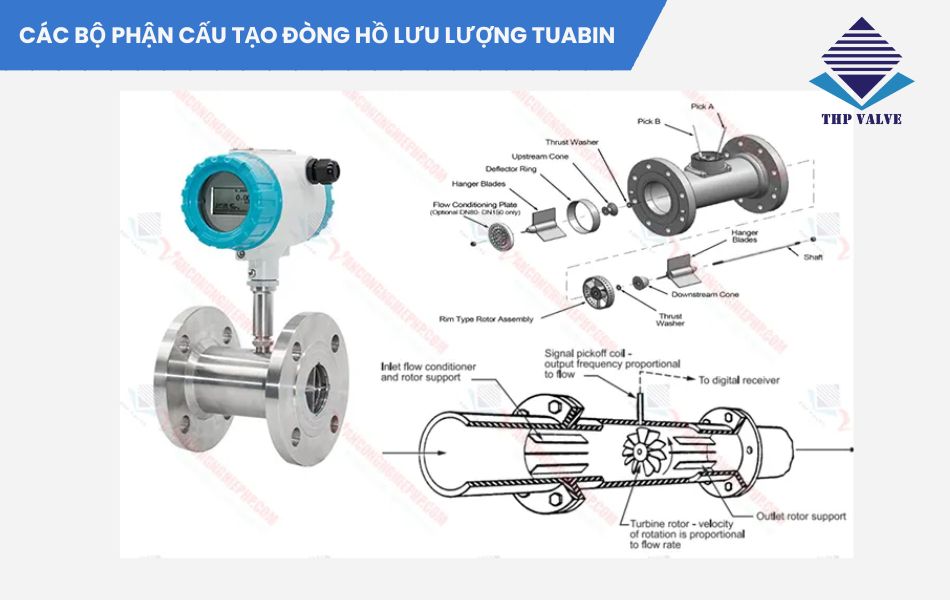

Dòng chất lỏng chảy qua vỏ của cảm biến và tác động đến các cánh của bánh công tác, mà có góc độ nhất định với hướng dòng chảy. Do tác động của lực đẩy từ chất lỏng, các cánh này sẽ có xu hướng xoay, tạo ra một momen quay.

Ngoài ra, trong quá trình này, các yếu tố như momen ma sát và lực cản từ chất lỏng, sự xoay của cánh, momen cân bằng của máy dò tín hiệu (bao gồm nam châm vĩnh cửu và cuộn dây) cùng với lưỡi cắt đường sức từ, sẽ thay đổi theo chu kỳ. Cuộn dây cũng đóng vai trò quan trọng trong quá trình này, và do đó, điện cảm ứng được tạo ra ở cả hai đầu của cuộn dây.

Tín hiệu xung sau đó được đưa vào bộ khuếch đại và định hình để tạo thành sóng xung hình chữ nhật liên tục với biên độ đã được xác định trước. Sóng xung này có thể được truyền đến thiết bị hiển thị để hiển thị thông tin về lưu lượng tức thời và thể tích tích lũy của chất lỏng. Trong phạm vi dòng chảy cụ thể, tần số của các xung này, ký hiệu là f, tỷ lệ thuận với tốc độ dòng chảy tức thời Q của chất lỏng khi nó chảy qua cảm biến. Công thức mô tả mối liên hệ này là: Q = 3600 × f / k.

Ở đây:

• f là tần số xung [Hz],
• k là hệ số đo đạc của cảm biến [1/m], giá trị này thường được xác định trong chứng chỉ xác minh của sản phẩm. Nếu k được biểu thị theo đơn vị [1/L], thì công thức sẽ là: Q = 3,6 × f / k.
• Q là lưu lượng tức thời của chất lỏng (trong điều kiện làm việc) [m³/h],
• 3600 là hệ số chuyển đổi.

Tính hệ số K

Có hai loại hằng số thiết bị k được áp dụng cho lưu lượng kế tuabin từ các nhà sản xuất khác nhau. Đầu tiên, loại đầu tiên là k = f/Q, trong đó k đại diện cho số lượng xoáy tạo ra trên một đơn vị lưu lượng. Loại thứ hai là k = Q/f, tượng trưng cho tốc độ dòng chảy tương ứng với mỗi xoáy.

Để xác định giá trị chính xác của k, nó cần được điều chỉnh bằng cách sử dụng nước nhà máy. Cảm biến được sử dụng để đo số lượng xoáy trong đồng hồ và sau đó so sánh với tốc độ dòng thể tích được đo bằng thiết bị hiệu chuẩn, từ đó thu được giá trị chính xác của k.

Giá trị thực tế của hằng số k có mối liên quan chặt chẽ đến cấu trúc cơ học bên trong ống đo lưu lượng kế. Bây giờ, để minh họa điều này, chúng ta có thể sử dụng công thức sau cho trường hợp k = f/Q:

Trong công thức này:

• D đại diện cho đường kính của ống đo.
• St biểu thị số Strouhal, một hằng số không thay đổi trong một phạm vi cụ thể của số Reynolds.
• d là chiều rộng đặc trưng của vật tạo ra xoáy.
• m là tỷ lệ giữa diện tích hồ quang ở cả hai bên của vật tạo xoáy và diện tích mặt cắt ngang của khu vực bên trong ống.

Tuy nhiên, việc đo lường chính xác giá trị của d và m rất phức tạp và khó khăn. Do đó, phương trình đồng hồ đo lưu lượng tuabin của giá trị k thông qua công thức này trở nên chính xác, hiệu quả hơn.

Đánh giá tổng quan về đồng hồ đo lưu lượng Tuabin

Ưu điểm

Đồng hồ đo lưu lượng tuabin mang đến một loạt ưu điểm so với các đồng hồ đo lưu lượng khác, bao gồm:

• Độ chính xác cao: Thiết bị này cung cấp nhiều chức năng đo lưu lượng khác nhau với độ chính xác xuất sắc. Do thiết kế bộ cảm ứng điện từ với độ nhạy bén cao.
• Tính ứng dụng đa dạng: Đồng hồ đo lưu lượng tuabin có thể áp dụng cho nhiều loại chất lưu chuyển khác nhau. Dù chúng hoạt động dựa trên cùng một nguyên tắc, nhưng chúng được tinh chỉnh để phù hợp với tính chất đặc biệt của từng loại chất lưu chuyển, bằng cách điều chỉnh cấu trúc chi tiết.
• Áp suất sụt thấp: Nhờ vào thiết kế đặc biệt của cánh tuabin, việc sử dụng đồng hồ đo lưu lượng tuabin giúp giảm thiểu sự sụt áp và trở ngại dòng chảy của chất lưu chuyển trong hệ thống. Điều này tạo điều kiện thuận lợi cho hiệu suất làm việc của hệ thống.
• Dễ dàng lắp đặt và sử dụng: Sản phẩm này được nhà sản xuất cung cấp với nhiều tùy chọn lắp đặt khác nhau để phù hợp với đa dạng hệ thống. Bạn có thể lắp ren, lắp bích hoặc lắp clamp tuỳ theo yêu cầu cụ thể của bạn. Các chế độ cũng có thể được điều chỉnh một cách dễ dàng, tối ưu hóa khả năng sử dụng của sản phẩm.

Nhược điểm

Mặc dù sản phẩm này có nhiều ưu điểm nổi bật, tuy nhiên, ngay từ khi thí nghiệm thí nghiệm đồng hồ đo lưu lượng tuabin đã gặp phải một số hạn chế đáng kể:

• Hạn chế đối với các loại lưu chất có độ nhớt cao: Đối với các lưu chất có độ nhớt cao hoặc chứa tạp chất, thiết bị này có thể gặp khó khăn trong việc duy trì chuyển động quay của cánh tuabin, gây ảnh hưởng trực tiếp đến độ chính xác của đo lưu lượng.
• Mài mòn cánh tuabin: Trong trường hợp sản phẩm được sử dụng để đo lưu lượng của các chất lưu có chứa tạp chất hoặc các hạt nhỏ, các hạt này có thể gây ma sát và gây mài mòn cho các bộ phận của cánh tuabin trong quá trình hoạt động.
• Giá thành cao: Đa phần các sản phẩm đồng hồ đo lưu lượng dựa trên cánh tuabin có giá thành cao hơn nếu so sánh với các loại đồng hồ đo lưu lượng dạng cơ.

Tính chất môi trường sử dụng đồng hồ đo lưu lượng tuabin

Nhờ vào chức năng và cấu trúc đặc biệt của thiết bị đo lưu lượng tuabin. Vì thế thiết bị có khả năng theo dõi lưu lượng của nhiều loại chất lưu thông, bao gồm các loại khí như khí nén, khí đốt tự nhiên và các loại khí được tạo ra cho mục đích sản xuất, cũng như các chất lỏng như nước, dầu, và các hợp chất hóa học (tuy nhiên, chúng có giới hạn đối với các loại chất lỏng có độ nhớt cao).

Có một số ứng dụng thực tế của đồng hồ đo lưu lượng tuabin, bao gồm:

• Trong ngành dầu khí: Sản phẩm được sử dụng để theo dõi lưu lượng của các chất lỏng và khí trong ngành dầu khí, bao gồm việc đo lưu lượng của dầu thô, khí đốt, và các chất lỏng khác trong các hệ thống đường ống dẫn dầu khí.
• Trong ngành thực phẩm và đồ uống: Đồng hồ đo lưu lượng tuabin được áp dụng để theo dõi lưu lượng của các chất lỏng trong ngành thực phẩm và đồ uống, ví dụ như đo lưu lượng của nước, sữa, bia, và rượu.
• Trong ngành hóa chất: Đồng hồ được sử dụng để đo lưu lượng của các chất lỏng và khí trong các quá trình sản xuất trong lĩnh vực hóa chất.

Như vậy, đồng hồ đo lưu lượng tuabin có khả năng phù hợp với nhiều ứng dụng khác nhau và có sự linh hoạt trong việc đo lường các loại chất khác nhau.

Lựa chọn đồng hồ đo lưu lượng nước Tuabin chính hãng tại Tuấn Hưng Phát

Trong những năm gần đây, nền công nghiệp của Việt Nam đã trải qua một giai đoạn phát triển mạnh mẽ và nhanh chóng vươn lên một cường quốc công nghiệp. Sự phát triển này đã dẫn đến sự gia tăng trong nhu cầu sử dụng các thiết bị đo lường trong quá trình sản xuất công nghiệp. Một trong những thiết bị quan trọng trong lĩnh vực này chính là đồng hồ đo lưu lượng tuabin.

Tuy nhiên, do còn tồn tại một số hạn chế về khả năng nghiên cứu và phát triển công nghệ, hiện tại chúng ta chưa có đủ năng lực để sản xuất những thiết bị này tại trong nước.

Để đáp ứng nhu cầu ngày càng tăng về thiết bị đo lưu lượng này, chúng tôi đã tiến hành nghiên cứu và tìm hiểu các sản phẩm được sản xuất tại nhiều quốc gia khác nhau. Chúng tôi đã kết hợp những kiến thức này với điều kiện làm việc cụ thể tại Việt Nam để nhập khẩu các sản phẩm phù hợp với mục đích sử dụng, đồng thời giữ cho mức giá cạnh tranh để phù hợp với đa số doanh nghiệp trong ngành sản xuất.

Chúng tôi tự hào cung cấp một số thương hiệu hàng đầu trong lĩnh vực đồng hồ đo lưu lượng, bao gồm: Yokogawa của Nhật Bản, Woteck của Đài Loan

Tất cả các sản phẩm mà chúng tôi cung cấp đều được cam kết là hàng chính hãng và đi kèm với các tài liệu CO-CQ rõ ràng. Ngoài ra, chúng tôi cũng cung cấp chính sách bảo hành sản phẩm có thời gian lên đến 12 tháng để đảm bảo sự hài lòng của khách hàng. Chính vì thế hãy liên hệ đến Tuấn Hưng Phát Valve để được hỗ trợ nhanh chóng nhất về sản phẩm cũng như các ưu đãi hấp dẫn về giá bán sản phẩm.
