Đồng hồ đo lưu lượng hơi

Những thay đổi thiết kế theo xu thế đồng hồ đo lưu lượng hơi hiện đại

Đồng hồ đo lưu lượng hơi là một thiết bị điện tử dùng để đo và quản lý lưu lượng của hơi nước, hơi nóng, nước nóng, hơi bão hòa và các chất lỏng khác khi chúng chảy qua đường ống. Thiết bị này hoạt động dựa trên nguyên lý cảm biến điện từ, cho phép người dùng xác định lưu lượng hơi tổng tiêu thụ, lưu lượng hơi tức thời và tốc độ chảy của khí. Tất cả kết quả đo đạc sẽ được hiển thị trên màn hình LCD hoặc LED và cung cấp tín hiệu Analog 4-20mA để kết nối với các thiết bị thông minh như máy tính, tủ PLC, điện thoại di động. Điều này giúp người dùng dễ dàng theo dõi thông số từ mọi góc độ trên màn hình hoặc từ xa.

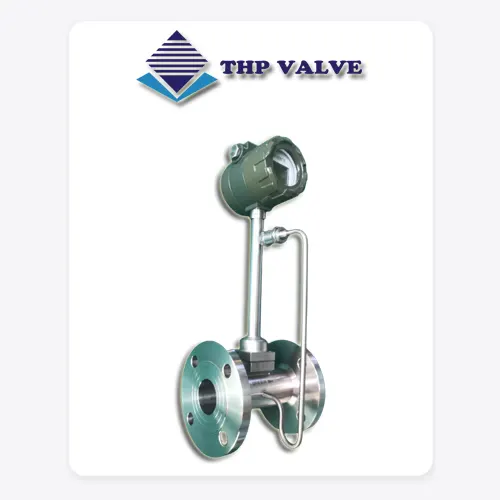

Đồng hồ đo lưu lượng hơi nóng có bù nhiệt sử dụng cơ chế đo xoáy (Vortex) mang lại độ chính xác cao và độ bền khi vận hành. Thiết bị không chỉ tiết kiệm điện năng và có sai số thấp mà còn chịu được điều kiện nhiệt độ và áp lực cao. Đặc trưng nổi bật là khả năng hoạt động hiệu quả trong môi trường khí gas tự nhiên, khí nén và các loại hơi khác. Đồng hồ này thường được ưa chuộng trong các lĩnh vực như công nghiệp khí đốt, lò hơi quy mô lớn, ngành đo lường khí và tại các nhà máy hạt nhân, bộ lọc khí, và nhiều ứng dụng khác.

Bảng cấu hình của thiết bị đo lưu lượng hơi do nhà sản xuất cung cấp

• Kích thước đồng hồ: Dn20 đến DN1000
• Vật liệu chế tạo đồng hồ: Inox 304 và inox 316
• Nhiệt độ chịu tải khi vận hành: -30 độ C đến -400 độ C.
• Áp lực thiết bị chịu tải: PN16, PN25, PN40, PN65
• Tính chất môi trường: Hơi nóng, hơi bão hóa, khí nén
• Phạm vi đo lưu lượng dòng chảy: Hơi 3 – 90ms, lỏng 0,27 – 9ms, khí 3 – 80ms
• Tỷ lệ đo được: 1:8 – 1 : 30, 1:8 – 1:40
• Hệ số kháng của thiết bị: Cd < 2.6
• Tiêu chuẩn thiết kế chống cháy nổ: IP65 ExiallCT6 Ga
• Độ ẩm phù hợp: <5% ~ 93%
• Điện áp sử dụng: 12V, 24V, 110V, 220V hoặc PIN 3.6V
• Tín hiệu dữ liệu đầu ra: Analog 4 – 20mA
• Nguồn gốc: Đài Loan, Hàn Quốc, Nhật Bản

Thiết kế công nghệ cảm biến từ và màn hình điện tử LCD sắc nét

Đồng hồ đo hơi nóng điện tử bù nhiệt mang thiết kế đơn giản, bao gồm hai phần quan trọng: màn hình hiển thị và thân máy. Nhưng thực chất, cấu tạo chi tiết của mỗi bộ phận là gì? Hãy cùng đi sâu vào tìm hiểu để biết rõ hơn.

Phần bảo vệ ngoại vi: Bộ mạch và màn hình được bọc trong vỏ hợp kim nhôm cao cấp, ngoài ra còn được phủ một lớp sơn Epoxy, đảm bảo khả năng chống ăn mòn và chống dính bẩn.

Bảng điều khiển điện tử dùng để đo hơi nóng: Cấu trúc nhỏ gọn, được đặt ngay bên trong vỏ bảo vệ. Bên trong mạch chứa các chíp và bộ xử lý chính, cùng với các nút điều chỉnh giúp tăng giảm lưu lượng và chọn chế độ đo đếm.

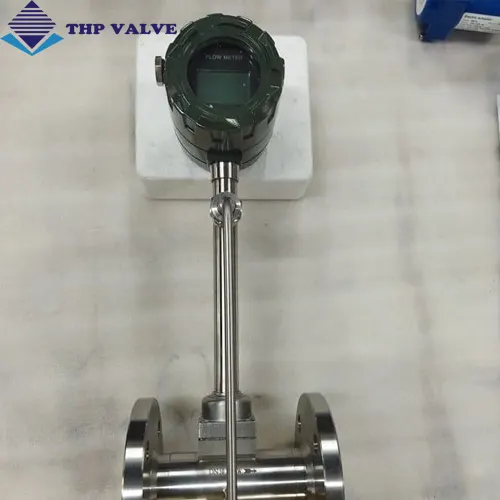

Màn hình hiển thị của đồng hồ đo hơi nóng điện tử có thể được sản xuất bằng LED hoặc LCD tùy thuộc vào nhà máy sản xuất. Màn hình này được gắn trên bảng mạch và phục vụ mục đích hiển thị các thông số và kết quả đo trong quá trình hoạt động. Người dùng có thể dễ dàng xem thông tin như lưu lượng tổng, lưu lượng tức thời, tốc độ dòng chảy, trạng thái của các tín hiệu và hoạt động, cũng như mức nhiệt độ và áp suất của hệ thống trên màn hình.

Các chân kết nối trên đồng hồ đo hơi nóng điện tử bao gồm chân tín hiệu và chân đấu nguồn. Chúng giúp thiết bị hoạt động và phát tín hiệu Analog trong khoảng 4 – 20mA, cùng với các chân tín hiệu khác như modbus RS485, RS232, và HART. Ngoài ra, còn có chân tín hiệu báo động và chân nối đất.

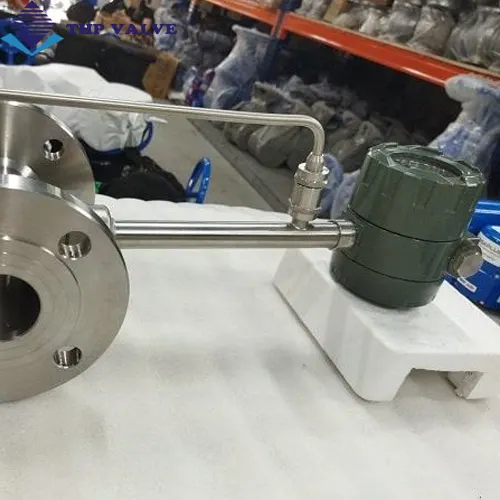

Thân của đồng hồ đo nước nóng điện từ được chế tạo từ Inox 304 hoặc Inox 316, tuỳ theo yêu cầu của người mua. Các kết nối trên thân đồng hồ tuân thủ tiêu chuẩn mặt bích hoặc dạng kẹp wafer mặt bích, kẹp clamp, hoặc ren trong và ren ngoài.

Cảm biến trên đồng hồ hơi nóng điện tử được lắp bên trong thân máy. Nhiệm vụ của cảm biến là nhận diện lưu lượng và chuyển nó thành tín hiệu được xử lý bằng vi mạch, rồi hiển thị trên màn hình.

Đồng hồ đo lưu lượng hơi nóng điện tử có một ống đo làm từ inox 304 hoặc Inox 316. Đây là một đoạn ống trống, ở giữa có một cảm biến đo lưu lượng và có một thanh chắn được gắn vuông góc với nó.

Thanh chắn Buff của đồng hồ đo lưu lượng hơi nóng điện tử là một thanh dẹt hình tròn làm từ Inox, có chức năng chia dòng chảy ra làm hai. Cảm biến được lắp trên thanh chắn, đồng thời thanh này cũng tạo ra xoáy Karman Vortex, giúp đo lưu lượng hơi và khí một cách chính xác.

Trang bị công nghệ hiện đại cho vận hành

Khi chúng ta cung cấp đủ điện năng và tín hiệu, quá trình này sẽ được kích hoạt. Đối với hơi nóng, gas và các dạng khí khác, khi chúng di chuyển qua cơ cấu đồng hồ đo nhiệt độ điện tử, tốc độ dòng chảy sẽ tạo ra dòng xoáy sau lưng thanh chắn. Dòng xoáy này có mối quan hệ thuận với tốc độ và lượng chất lỏng chảy qua.

Bên trong đồng hồ, bộ phận cảm biến sẽ thu và phát tín hiệu. Những tín hiệu này sau đó sẽ được khuếch đại và gửi đến bộ xử lý chính. Kết quả được thu thập sẽ qua bảng mạch xử lý và hiển thị lên màn hình của đồng hồ. Có sẵn các ngõ tín hiệu như Analog 4-20mA, Modbus RS458, RS232, và HART, giúp dễ dàng lập trình cho tủ PLC, van điều khiển và máy bơm.

Hiệu năng sử dụng mượt, đáp ứng đa dạng môi trường lắp đặt

• Các hệ thống máy khí nén và khí gas thường sử dụng đồng hồ điện tử để đo hơi nước.
• Các hệ thống nồi hơi và lò hơi ở cả khu công nghiệp lẫn dân dụng cỡ nhỏ đều ứng dụng loại đồng hồ này.
• Trong nhà máy dệt, máy may và các quy trình nhuộm, là, sấy, người ta thường sử dụng đồng hồ điện tử để đo hơi bão hòa.
• Đồng hồ điện tử đo hơi nóng có tính năng bù nhiệt phổ biến trong nhà máy chế biến thực phẩm và dược phẩm.
• Trong quá trình sản xuất đồ uống, nước giải khát và nước tinh khiết từ nước biển hoặc nước cất, đồng hồ đo lưu lượng hơi nóng điện tử là một công cụ quan trọng.
• Các nhà máy nhiệt điện, luyện kim và sản xuất kim loại như đồng, sắt, thép, gang thường sử dụng đồng hồ điện tử để đo lưu lượng hơi nước.
• Đối với các đường ống khí thải ở các nhà máy sản xuất và khu công nghiệp, đồng hồ đo hơi nóng dạng điện tử là thiết bị không thể thiếu.

Top mẫu đồng hồ đo lưu lượng hơi được sử dụng nhiều hiện nay

Có nhiều mẫu đồng hồ đo lưu lượng hơi được Tuấn Hưng Phát nhập khẩu và phân phối trực tiếp tại thị trường Việt Nam. Trong đó phải kể đến như:

Đồng hồ đo lưu lượng hơi Hàn Quốc

Hàn Quốc nổi tiếng với nền công nghiệp phát triển. Đồng hồ đo lưu lượng hơi từ Hàn Quốc được chế tạo bằng công nghệ tiên tiến.

Là dạng đồng hồ đo lưu lượng hơi Vortex, với các trang bị hệ thống bù nhiệt và bù áp, giúp cải thiện độ ổn định khi đo lường. Với thiết kế toàn bộ bằng inox, đồng hồ có thể hoạt động.

Bên cạnh đó, việc sử dụng chip xử lý tín hiệu mới giúp tăng tốc độ tính toán và cải thiện hiệu suất sử dụng trong hệ thống đo lường. Các giao thức truyền thông đã tích hợp gồm Pluse, Analog và RS485, đảm bảo tương thích với các hệ thống PLC hiện có trong mọi hệ thống.

Đồng hồ đo lưu lượng hơi Woteck – Đài Loan

Mẫu đồng hồ này sở hữu màn hình LCD. Đồng hồ Vortex của hãng Woteck Đài Loan áp dụng cơ chế cảm ứng dựa trên vòng xoáy lưu chất tại cửa ra, giúp xác định lưu lượng chất đi qua. Lưu ý, đồng hồ Vortex có thể bị ảnh hưởng bởi rung lắc của đường ống hoặc sủi bọt từ chất lỏng. Do đó, cần lập trình các bệ và giá đỡ vững chắc cho đồng hồ và đường ống để đảm bảo đo lường chính xác.

Tuấn Hưng Phát hiện đã có trong kho mẫu đồng hồ Vortex nổi tiếng từ thương hiệu Woteck. Đặc điểm nổi bật của sản phẩm gồm: Thân đồng hồ làm từ inox, sensor cảm biến sử dụng inox 316; Màn hình có khả năng hiển thị 2 dòng, mỗi dòng 16 ký tự; Đạt tiêu chuẩn chống nước IP65; Có kết nối mặt bích theo tiêu chuẩn BS; Áp lực tối đa PN16 và nhiệt độ làm việc tối đa 250˚C; Tín hiệu đầu ra trong khoảng 4 – 20mA; Sản phẩm hoạt động với nguồn điện áp 220V hoặc 24V.

Lắp đồng hồ đo lưu lượng hơi chính xác theo yêu cầu nhà sản xuất

Để lắp đặt đồng hồ đo lưu lượng hơi có bù nhiệt, cần chú ý các điểm quan trọng sau:

• Đồng hồ đo hơi nước điện tử cần được đặt ở những khu vực không có rung động, tránh gây ra sai số và giảm độ chính xác.
• Tránh việc lắp đặt thiết bị ở nơi gần biến áp hay động cơ điện để không bị nhiễu tín hiệu.
• Kết nối đồng hồ đo lưu lượng hơi nóng với mặt đất theo tiêu chuẩn để tránh nhiễu.
• Đối với các hệ thống ngoài trời, nên có mái che bảo vệ để tránh nước mưa xâm nhập.
• Đảm bảo hệ thống đường ống dẫn nhiên liệu, hơi, khí và chất lỏng luôn sạch sẽ, không có tạp chất.
• Khi sử dụng và kết nối đồng hồ đo lưu lượng hơi nước nóng, hãy đảm bảo điện áp phù hợp; sai điện áp có thể gây cháy nổ, làm hỏng đồng hồ đo lưu lượng hơi

Tổng kho đồng hồ đo lưu lượng hơi sẵn hàng, giao hàng toàn quốc

Hiện tại Tuấn Hưng Phát luôn có sẵn kho số lượng lớn đồng hồ đo lưu lượng hơi được nhập khẩu chính hãng từ Hàn Quốc, Đài Loan…Tự hào là đơn vị xây dựng thương hiệu uy tín với khách hàng với hơn 14 năm hoạt động và phát triển. Tuấn Hưng Phát đã mang đến cho khách hàng nhiều sản phẩm công nghệ hiện đại với phương án sản xuất tối ưu giúp tiết kiệm sức lao động và nâng cao hiệu quả sản xuất.

Hơn nữa từng sản phẩm Tuấn Hưng Phát cung cấp trên thị trường đều có đầy đủ CO, CQ, VAT giúp khách hàng yên tâm về chất lượng. Dựa trên yêu cầu lựa chọn và cách lắp đặt của quý khách, đội ngũ chuyên viên kỹ thuật của chúng tôi sẵn lòng tư vấn, hỗ trợ và báo giá cho đồng hồ đo lưu lượng hơi nước điện tử.

Bên cạnh việc cung cấp đồng hồ đo hơi nước điện tử bù nhiệt, chúng tôi cũng cung cấp các sản phẩm khác như đồng hồ đo nước điện tử, dạng cơ, đồng hồ đo nước nóng và đo áp suất. Quý khách vui lòng liên hệ để nhận báo giá cho sản phẩm mong muốn.

Khi liên hệ trực tiếp với chúng tôi, quý khách sẽ nhận thêm thông tin chi tiết như hình ảnh, bản vẽ, thông số và catalogue, cùng với bảng giá đồng hồ đo nước nóng điện tử. Bảng giá luôn được cập nhật mới nhất và chính xác khi chúng tôi gửi tới quý khách.
