Giới thiệu về đồng hồ đo lưu lượng hơi nóng
Đồng hồ đo lưu lượng hơi nóng là thiết bị đo lường tự động thông minh được sử dụng nhằm kiểm tra, điều chỉnh lưu lượng hơi nóng, hơi bão hòa và các chất hơi khác trong đường ống. Thiết bị được đúc từ thép không gỉ chất lượng cao có thể chịu được nhiệt độ lên đến hơn 100 độ C, kèm với đó được hoàn thiện tốt độ kín cao giúp không bị thất thoát hơi ra khỏi đường ống.
Đồng hồ đo hơi nóng có nguồn gốc từ Hàn Quốc, Đài Loan, Trung Quốc, trang bị nhiều công nghệ hiện đại nhất bao gồm màn hình LCD kỹ thuật số, tiêu chuẩn kháng nước, kháng bụi bẩn, tiêu chuẩn an toàn sức khỏe cho con người, nguồn hơi nóng…
Các dự án lắp đặt đồng hồ hơi nóng Tuấn Hưng Phát Valve cung cấp

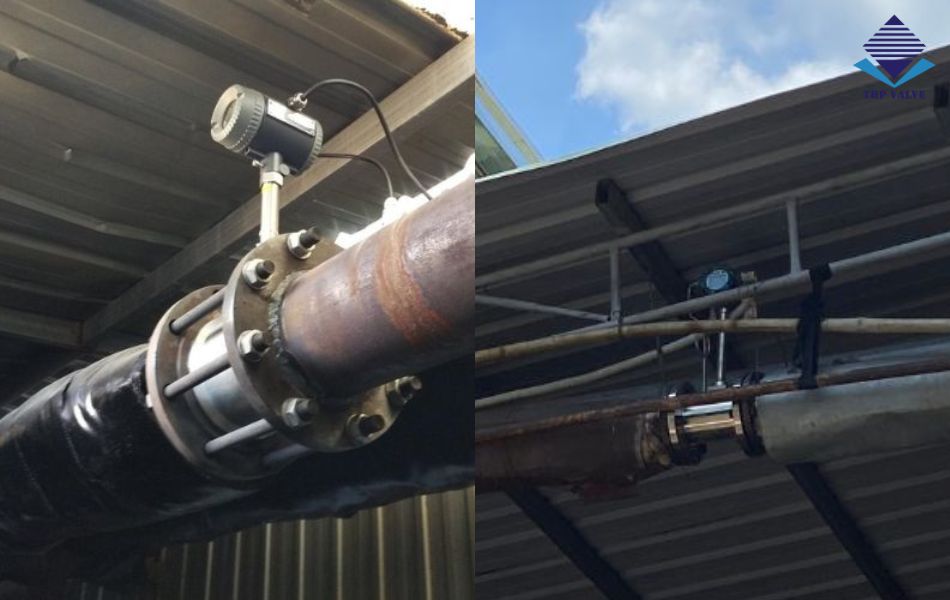

Dự án lắp đặt đồng hồ hơi nóng Dn40 cho CÔNG TY CỔ PHẦN TẬP ĐOÀN TÂM TRÍ

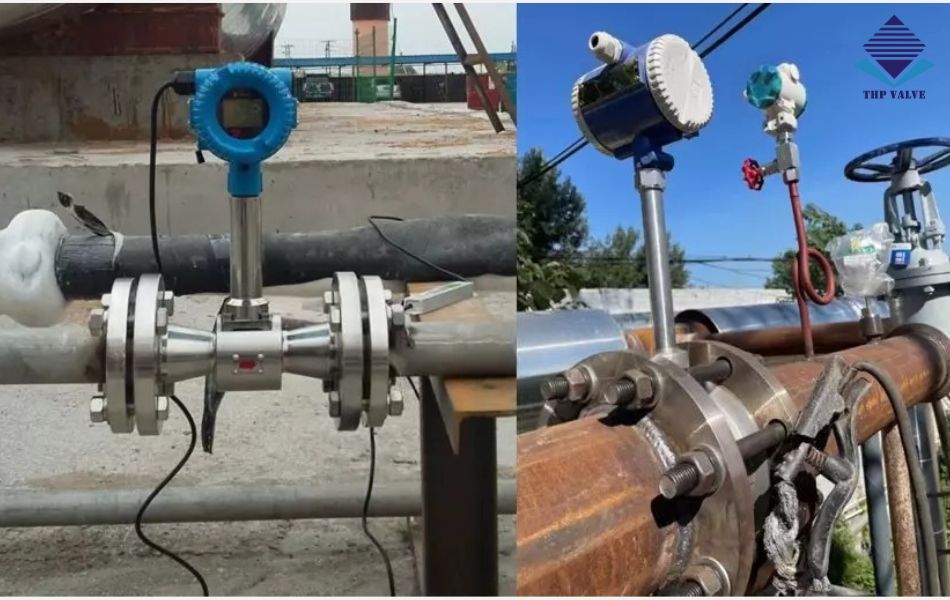

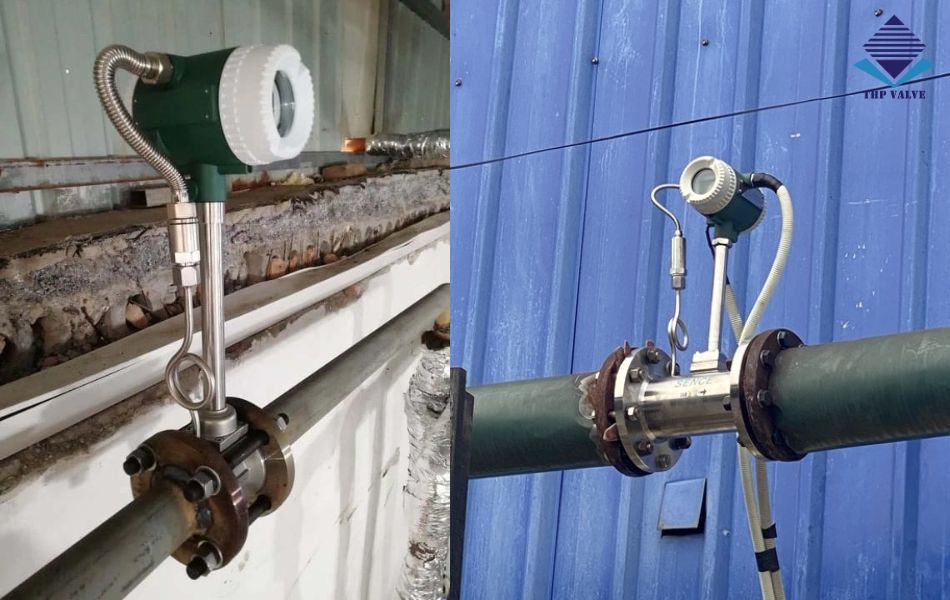

Lắp đặt đồng hồ hơi nóng tại Các dự án lắp đặt tại Baliogo và nhà máy Sản xuất nhựa
Đặc điểm của đồng hồ đo lưu lượng hơi nóng
Đặc điểm chính của thiết bị này nằm ở chất liệu có độ bền và độ chịu lực tốt đảm bảo thích hợp với môi trường hơi nóng nhiệt độ cao áp lực lớn. 2 đầu thân đồng hồ được thiết kế theo tiêu chuẩn mặt bích tương thích với hầu hết các đường ống hiện tại tại VN và Thế Giới.
Đặc điểm nổi bật thứ 2 là bộ phận cảm biến đồng hồ đo lưu lượng hơi nóng được lắp trong thân đồng hồ với nhiệm vụ phát hiện dòng hơi đi qua giúp đo 1 cách chính xác, tránh thất thoát từ đó thương mại hóa hơi nóng đối với các doanh nghiệp trở lên dễ dàng hơn.
Màn hình và bộ vi mạch bên trong được làm bằng hợp kim nhôm cao cấp, bên ngoài có phủ sơn Epoxy chống ăn mòn, bám bẩn giúp chịu được nhiệt độ cao khi sử dụng cũng như các yếu tố thời tiết bên ngoài. Ngoài ra đồng hồ đo lưu lượng hơi nóng còn có thiết kế đơn giản, nhỏ gọn giúp tối ưu diện tích khi sử dụng, màn hình lcd có thể quan sát trong bóng tối, nguồn điện tích hợp tương thích với mạng lưới hạ tầng điện tại Việt Nam.. và còn nhiều những đặc điểm nổi bật khác khiến sản phẩm luôn được ưa chuộng và tin dùng.
Thông số kỹ thuật của đồng hồ đo lưu lượng hơi nóng
- Đường kính thân đồng hồ: 1/2” – 40” icnh
- Môi trường làm việc: Hơi nước bão hòa, hơi nóng quá nhiệt, không khí, khí tự nhiên, N2, khí hoá học, chất lỏng đa dụng.
- Chất liệu thân đồng hồ: inox 304, inox 316.
- Nhiệt độ vận hành: – 40 độ C ~ 400 độ C
- Áp lực chịu tải: PN16, PN25, PN40, PN63
- Dải đo: Hơi 3-90m/s, Lỏng 0,27-9m/s, Khí 3-80m/s
- Khoảng tỷ lệ: 1:8-1:30, 1:8-1:40
- Cấp độ chính xác: 1.0%, 1.5%
- Thông số Reynolds: 2*104 ~ 7*106
- Độ rung tối đa cho phép: Lugb < 0.2g
- Tiêu chuẩn thiết kế chống cháy nổ: IP65 ExiallCT6 Ga
- Độ ẩm chịu tải thiết bị: < 5% ~ 93%
- Dòng điện vận hành: 12V, 24V, 110V, 220V, Pin 3.6V
- Tín hiệu Analog 4-20mA
- Nguồn gốc: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc
Ngoài ra quý khách hàng cũng có thể tham khảo: Đồng hồ đo lưu lượng khí
Video sản phẩm đồng hồ đo lưu lượng hơi nóng
Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi nóng
Đồng hồ đo lưu lượng hơi nóng hoạt động khá đơn giản như sau: Khi hơi nóng đi qua thân đường ống, lúc này ở giữa thân đồng hồ có 1 thanh chắn có chức năng tạo xoáy, khi hơi đi qua sẽ bị tác động vào thanh chắn này tạo ra 1 vòng xoáy sang 2 bên. Vòng xoáy sau khi được tạo sẽ đi tiếp và được đếm từ 1 bộ phận đặc biệt từ đó chuyển đổi thành số liệu và hiển thị lên màn hình lcd để người dùng quan sát.
Lưu ý khi lắp đặt đồng hồ đo lưu lượng hơi nóng
Để đồng hồ hơi nóng hoạt động có hiệu quả cao, an toàn và tuổi thọ kéo dài thì việc lắp đặt và sử dụng đồng hồ hơi nóng đúng kỹ thuật là yêu cầu bắt buộc. Vì thế dưới đây chúng tôi xin chia sẻ kinh nghiệm lắp đặt như sau:
Không đặt đồng hồ ở những vị trí tiếp xúc với nguồn ánh sáng mặt trời trực tiếp, nếu tình huống bất khả kháng hãy lắp thêm mái che để tăng tuổi thọ thiết bị
Khi lắp đặt đồng hồ đo hơi nóng cần căn chỉnh các vị trí lỗ mặt bích hay vị trí khớp các đường ren với nhau.
Đảm bảo rằng đường kính danh nghĩa (DN) của đồng hồ và đường ống cần khớp nhau.
Khi lắp đặt không nên lắp đặt ở những đường ống hay rung lắc sẽ gây ảnh hưởng đến sai số khi đo cũng như dễ hư hỏng.
Khi đấu nối chân nguồn tín hiệu đồng hồ hơi nóng điện từ cần xác định các chân nối nguồn điện của đồng hồ sau đó nối theo đúng hướng dẫn sau: Quan sát ký hiệu chân V+V là dạng chân nối dòng điện từ nguồn vào:
- Kí hiệu chân chữ Ո là chân nối ra dây xung.
- Kí hiệu chân A, B là + và – nối với 4 dây tín hiệu 4-20mA hoặc 3 dây Analog.
- Kí hiệu chân là I+ và I- nối với analog 3 dây hoặc 4 dây 4 – 20mA.
- Kí hiệu chân RT1, RT2, RT3 là chân nối RTD riêng biệt cho từng trường hợp.
- Kí hiệu chân P+, P- là kiểu chân nối máy áp suất cao.
Ưu điểm của đồng hồ đo lưu lượng hơi nóng
Đồng hồ đo lưu lượng hơi nóng có nhiều ưu điểm nổi bật như sau:
- Đồng hồ đo lưu lượng hơi nóng có đa dạng nguồn điện áp từ 12V, 220V, 110V hoặc PIN giúp khách hàng có nhiều lựa chọn
- Có độ bền cao theo thời gian sử dụng khi được làm từ những vật liệu có độ cứng cáp tốt, chống gỉ sét, ăn mòn
- Đo chính xác cao, sai số cực nhỏ, thích hợp với nhiều hệ thống vận hành yêu cầu độ chuẩn lớn
- Thiết kế thân đồng hồ inox cao cấp nên có thể chịu nhiệt độ cao, áp suất lớn lên tới 24bar.
- Có thiết kế đơn giản, dễ dàng lắp đặt, bảo dưỡng khi gặp sự cố xảy ra.
- Trong quá trình vận hành hệ thống hơi còn gặp các hiện tượng giảm áp suất đột ngột, vì thế việc sử dụng đồng hồ hơi nóng còn giúp ổn định hơi nóng và áp suất đo được ổn định nhất.
- Thiết bị có thể lắp đặt trong các vị trí trên cao hoặc dưới thấp, vị trí chôn ngầm hoặc ở những vị trí môi trường có tính độc hại cao.
Ứng dụng của đồng hồ đo lưu lượng hơi nóng
Do thiết kế đồng hồ đo lưu lượng hơi nóng có nhiều ưu điểm nổi bật vì thế sản phẩm cũng được ứng dụng trong nhiều môi trường làm việc khác nhau như:
- Được ứng dụng trong các hệ thống hơi nóng, hệ thống khí nén, khí gas.
- Ứng dụng đồng hồ đo lưu lượng hơi nóng trong hệ thống lò hơi, khu công nghiệp hơi nóng hay dân dụng.
- Đặc biệt thiết bị còn được sử dụng nhiều trong các môi trường hơi bão hòa, nhà máy dệt nhuộm, sấy là hơi.
- Đồng hồ hơi nóng cũng được sử dụng phổ biến trong các nhà máy sản xuất đồ uống, nước giải khát, tinh khiết, nước biển hay các môi trường nước cất.
- Đồng hồ đo lưu lượng hơi nóng còn được dùng trong các nhà máy nhiệt điện, luyện kim, đồng, gang thép…
- Ngoài ra thiết bị còn được sử dụng trong các đường ống khí thải, nhà máy sản xuất khí, hơi nóng, khu công nghiệp chế xuất.
Nếu bạn đang có nhu cầu mua đồng hồ lưu lượng hơi nóng có thể tham khảo ngay các sản phẩm tại danh mục: Đồng hồ đo lưu lượng hơi nóng | Cao cấp – Nhập khẩu 100%. Hoặc liên hệ trực tiếp Hotline của chúng tôi để được hỗ trợ tốt nhất.
