Khớp Nối Trục

Khớp nối trục là gì? Có các loại khớp nối trục nào? Địa chỉ mua khớp nối trục uy tín. Dưới đây, Tuấn Hưng Phát sẽ giải đáp tất cả thắc mắc trên.

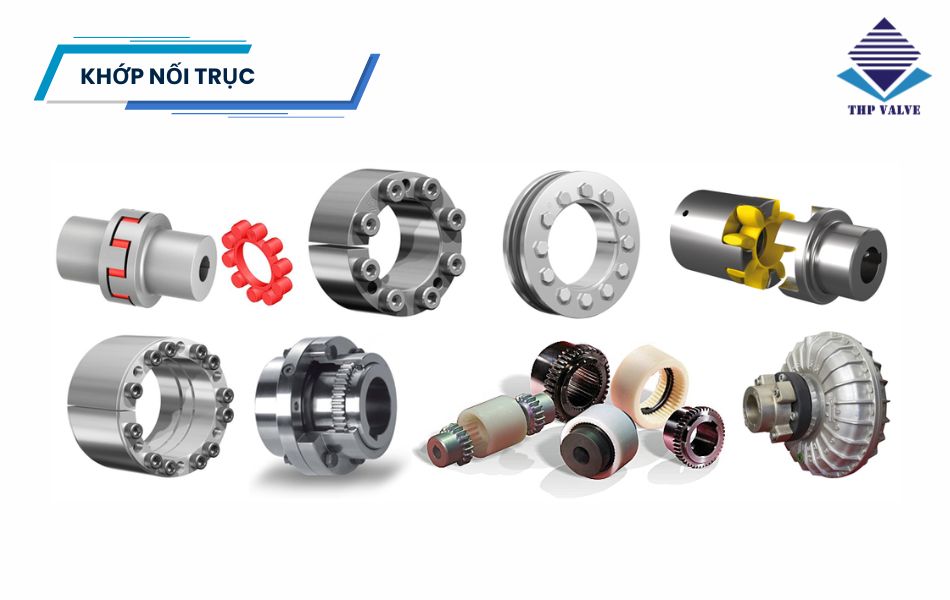

Khớp nối trục là gì?

Khớp nối trục (Couplings) là chi tiết cơ khí dùng để kết nối hai trục quay nhằm truyền lực / momen xoắn từ trục này sang trục kia. Ngoài ra khớp nối trục còn giống như một bản lề đóng mở các cơ cấu, ngăn ngừa nguy cơ quá tải, giảm thiểu tải trọng động, bù trừ sai lệch tâm giữa các trục….

Khớp nối được ứng dụng trong động cơ, máy phát điện, máy bơm, máy nén,… Kết nối với trục đầu vào và đầu ra trong bất cứ hệ thống truyền lực nào, như trục hộp số trong máy gia công kết nối với trục động cơ đầu vào thông qua khớp nối, trục động cơ với máy nén, máy bơm….

Chức năng của khớp nối trục tương tự như chức năng của ly hợp, tuy nhiên ly hợp là khớp tạm thời còn khớp nối trục là khớp vĩnh viễn. Mục đích cơ bản của khớp nối trục là kết nối vĩnh viễn hai trục. Các trục trong truyền lực không phải hoàn toàn là kết nối tuyến tính, chúng có thể song song, giao nhau và hơi lệch tâm.

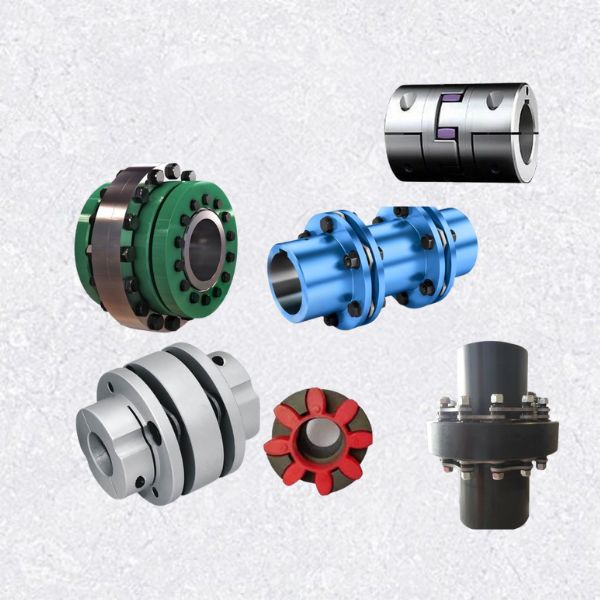

Các loại khớp nối trục

Các loại khớp nối trục trên thị trường như sau:

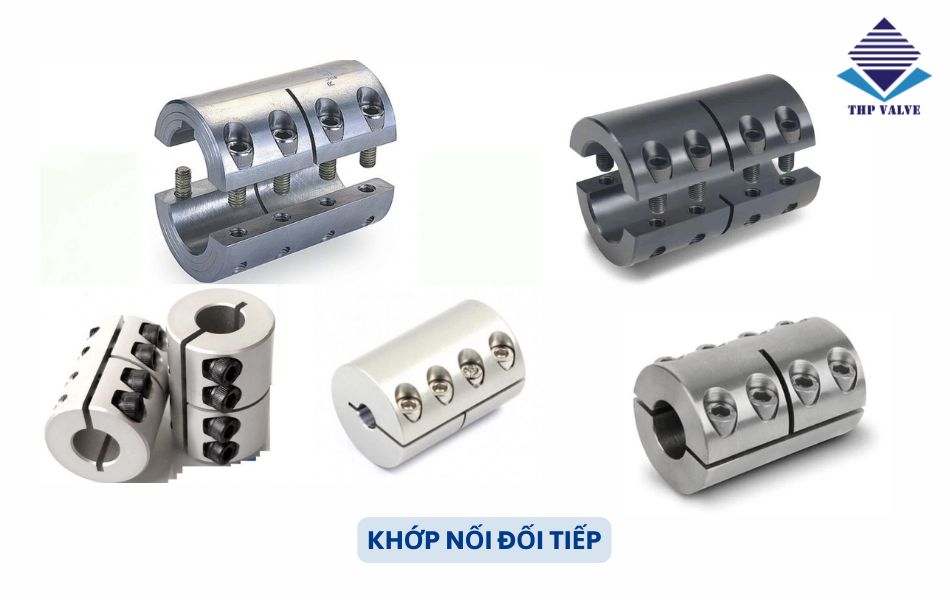

Khớp nối đối tiếp

Còn được gọi là khớp nối măng sông, khớp nối kiểu ống. Thiết bị này rất đơn giản, nó chỉ là một ống dày và có thêm các lỗ ren và rãnh then để cố định trục.

Sản phẩm này được sản xuất để giữ cho trục ở trọng tâm. Trục dẫn động và trục bị dẫn gắn vào mỗi bên của khớp nối. 2 hoặc nhiều lỗ ren thiết kế để vặn các vít vào trên khớp nối nhằm giữ trục cố định, không bị di chuyển theo chiều dọc trục. Thông thường sẽ có thêm rãnh then để đảm bảo trục không bị trượt. Loại này rất dễ dàng sản xuất bởi không có nhiều bộ phận.

Khớp nối đối tiếp chia đôi

Loại khớp nối trục  này không phải là một ống đơn mà nó được chia thành 2 dạng bán trụ và khi sử dụng sẽ khớp với trục. Các lỗ ren thiết kế trên trục giúp kết nối các trục lại với nhau, thường sử dụng vít vặn hoặc đinh tán. Tính năng đặc biệt của loại khớp này là nó có thể lắp ráp hoặc tháo ra mà không cần thay đổi vị trí của trục.

Khớp nối mặt bích

Đây cũng là loại khớp nối trục dễ sản xuất và tương tự với loại khớp nối đối tiếp. Mặt bích thiết kế trên 2 bên ống măng sông. Cả 2 bên mặt bích có số lượng lỗ ren bằng nhau để gắn bulong vào. Bulong và đai ốc siết 2 mặt bít lại, rãnh then được thiết kế để giúp các trục không bị trượt trong khớp nối.

Khớp nối mềm mặt bích

Đây là phiên bản nâng cấp của khớp nối mặt bích thông thường. Điểm khác biệt là sử dụng những vòng đệm cao su. Những vòng đệm cao su dày được thiết kế để lót vào trục các chốt hoặc bulong và gắn lỗ trên mặt bít của khớp nối. Loại khớp này có thể sử dụng trong những trường hợp không đồng trục. Xem thêm: khớp nối mềm chất lượng cao.

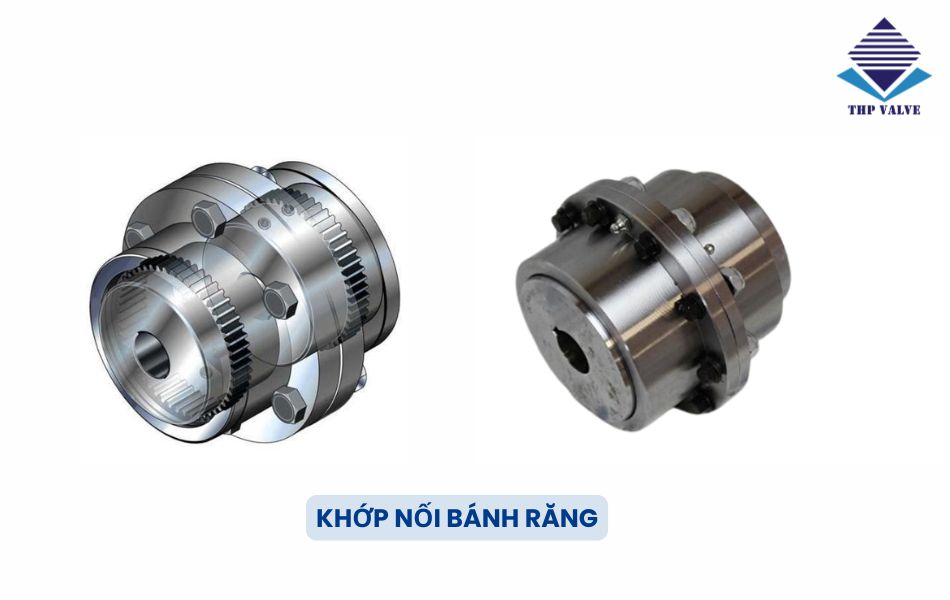

Khớp nối bánh răng

Khớp nối bánh răng là phiên bản của khớp nối mặt bích cho phép điều chỉnh. Đối với loại này, mặt bích và trục là bộ phận riêng biệt được lắp ghép với nhau thay vì chỉ là một bộ phận đơn giống khớp nối mặt bích.

Phần bánh răng chìa ra bên ngoài. Phần vỏ bọc bên ngoài cũng có các răng trong. Tỉ số truyền là 1:1 và ăn khớp với nhau. Khớp nối bánh răng bị giới hạn trong trường hợp góc sai lệch nhỏ

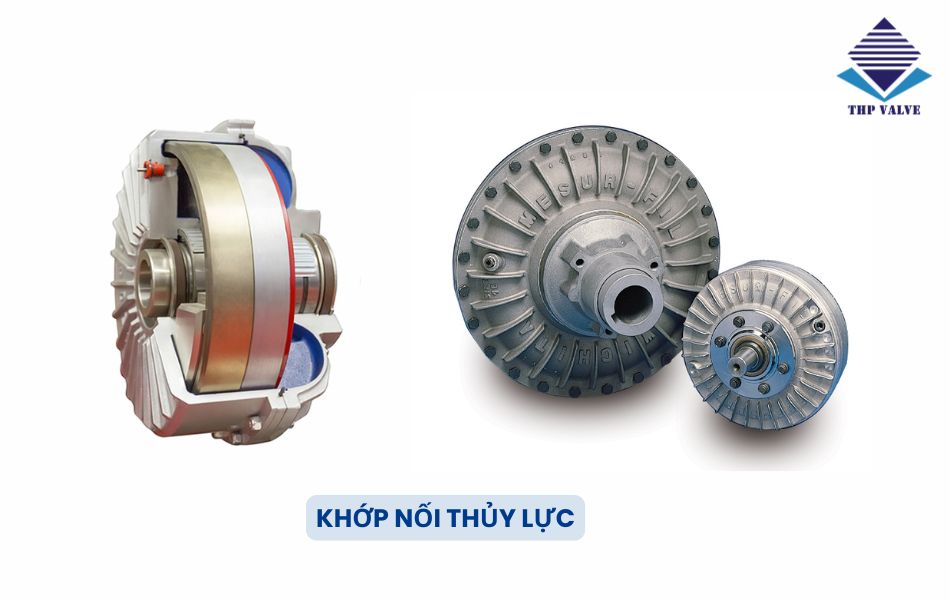

Khớp nối thủy lực

Khớp nối thủy lực gồm 2 thành phần chính: Bộ phận dẫn động (tương tự như bơm) và bộ phận bị động (tương tự như một tuabin). Cả 2 đều có số lượng cánh quạt bên trong với góc lệch của cánh là nhất định. Bơm được gắn trên trục dẫn đông, khi đó tuabin trên trục bị dẫn.

Khớp nối dầm

Khớp nối dầm có kết cấu bao gồm một hoặc nhiều đường cắt xoắn ốc trong thân khớp nối, có khả năng điều chỉnh độ lệch song song lên đến 0,025 inch và độ lệch góc lên đến 7 độ.

Thiết kế của khớp nối dầm có độ đàn hồi nhất định nhằm đảm bảo độ chính xác định vị giữa các trục dẫn động. Thiết bị này chủ yếu được sử dụng để kiểm soát tốc độ nơi momen xoắn thường dưới 100 inch-lbs (11 N-m).

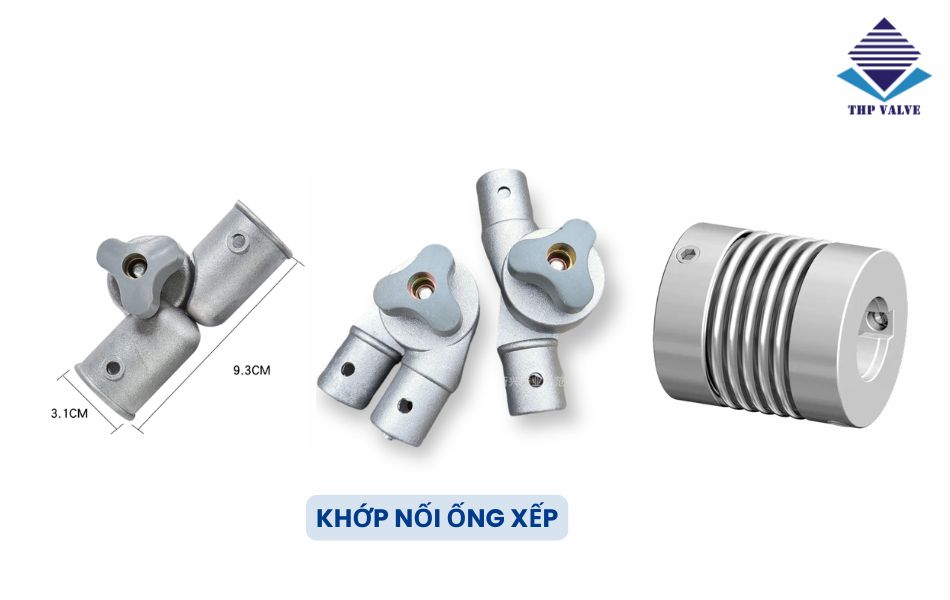

Khớp nối ống xếp

Khớp nối ống xếp (Bellows Coupling) phù hợp để kiểm soát tốc độ. Chúng bao gồm nhiều nếp gấp kim loại tạo thành độ cứng xoắn cao, điều này rất quan trọng để ứng dụng định vị.

Độ cứng xoắn giúp làm giảm mức độ lệch góc và độ lệch song song, tương tự khớp nối dầm, với hiệu suất truyền momen xoắn xấp xỉ như nhau.

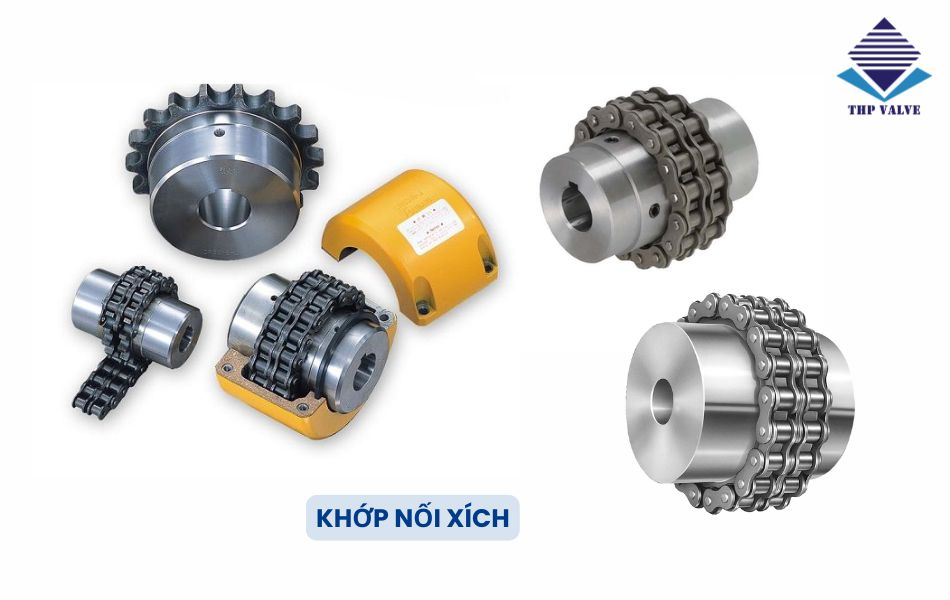

Khớp nối xích

Khớp nối xích cho phép lệch góc và lệch song song tương ứng là 2 độ và 0.015 inch. Phù hợp cho ứng dụng truyền lực và sử dụng để truyền công suất trong dải hàng trăm mã lực.

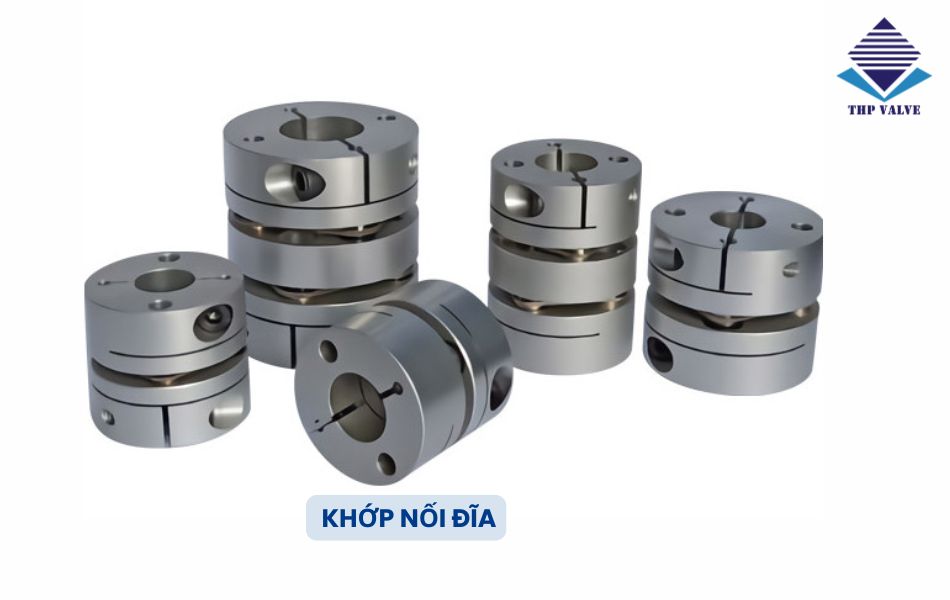

Ngoài ra còn có một số loại khớp nối trục khác như: Khớp nối vấu, khớp nối motor Servo, khớp nối đĩa thép đàn hồi….

Khớp nối nhanh có chức năng làm việc chính là liên kết các dây dẫn, ống nối thủy lực, thiết bị truyền tải lỏng trên trục máy bơm, trục động cơ… Ngoài ra khớp nối này còn được sử dụng trong hệ thống bơm chìm nước thải.

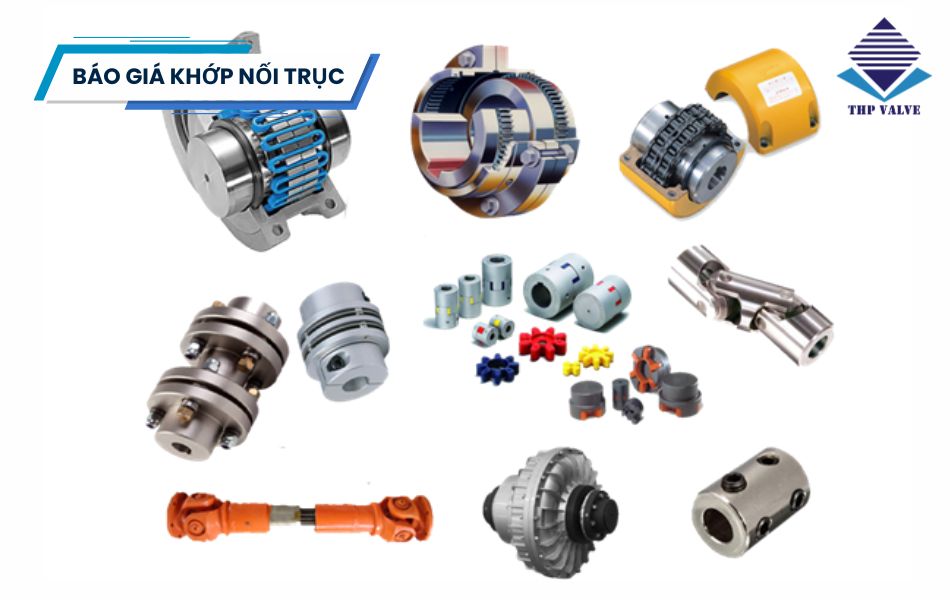

Địa chỉ mua khớp nối trục uy tín, chính hãng
