Tìm hiểu A-Z về khớp nối mặt bích: Các loại phổ biến và hướng dẫn lắp đặt

Trên mọi hệ thống đường ống công nghiệp, việc kết nối các thiết bị, xử lý rung lắc và co giãn là thách thức lớn. Khớp nối mặt bích chính là giải pháp toàn diện cho những vấn đề này. Trong bài viết dưới đây, Tuấn Hưng Phát Valve sẽ chia sẻ những thông tin chi tiết nhất về phụ kiện không thể thiếu này.

Khớp nối mặt bích là gì? Đặc điểm

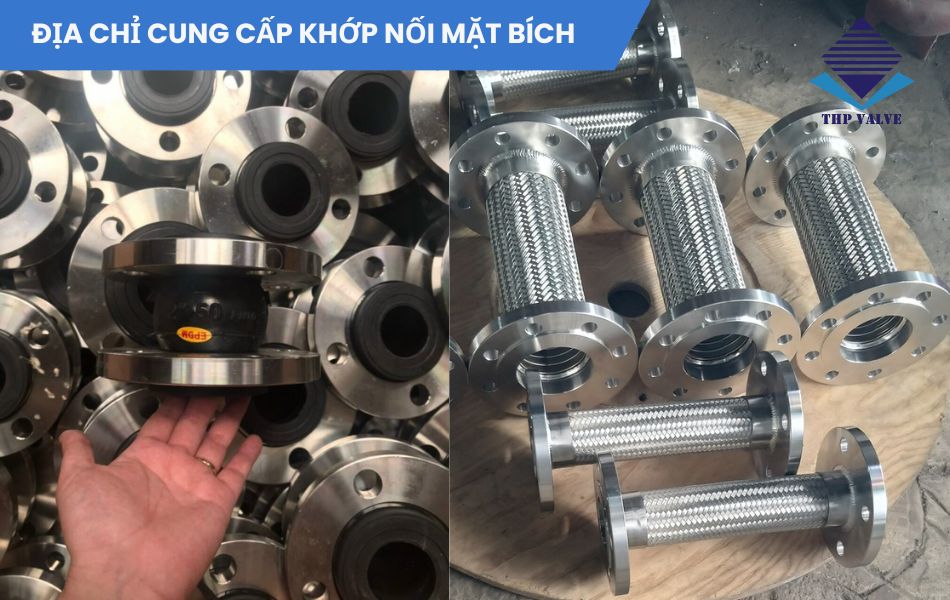

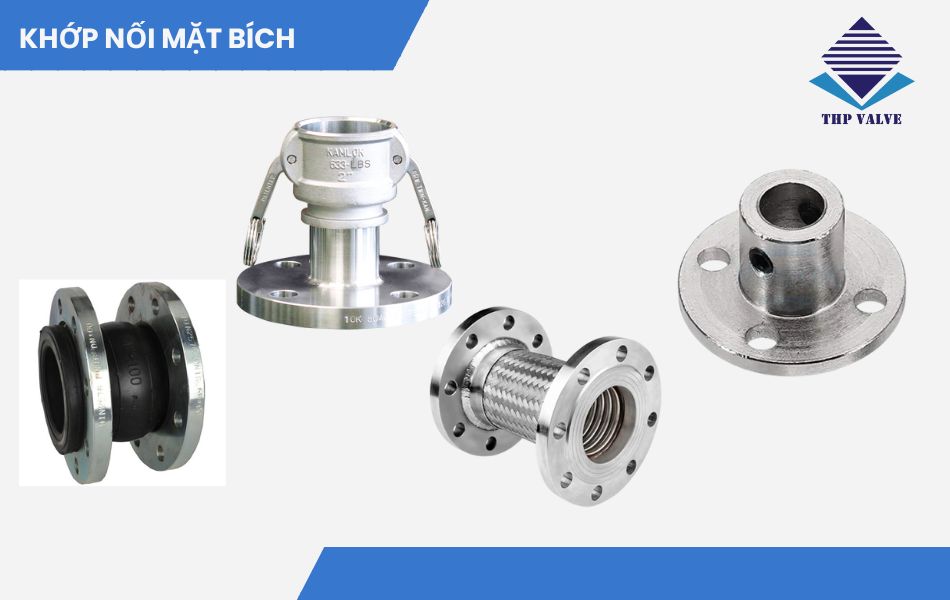

Khớp nối mặt bích là một loại phụ kiện cơ khí được sử dụng để kết nối hai đầu ống, hoặc một đầu ống với một thiết bị như van, máy bơm thông qua kiểu liên kết mặt bích. Chúng được thiết kế đặc biệt để giải quyết các vấn đề phức tạp trên đường ống như xử lý các vị trí rung lắc mạnh, co giãn vì nhiệt hoặc các điểm kết nối bị lệch tâm, không thẳng hàng.

Nhờ cấu tạo linh hoạt, khớp nối có độ đàn hồi và khả năng biến dạng tốt, giúp bù trừ sai lệch, giảm rung động và hấp thụ tiếng ồn hiệu quả. Việc sử dụng khớp nối mặt bích giúp cho việc lắp đặt, bảo trì đường ống trở nên dễ dàng hơn, đồng thời đảm bảo an toàn, chống lại các sự cố gãy, vặn ống trong quá trình vận hành.

Phân loại các loại khớp nối mặt bích phổ biến

Để đáp ứng các yêu cầu kỹ thuật đa dạng trên đường ống, khớp nối mặt bích được sản xuất với nhiều loại khác nhau. Dưới đây là 4 dòng sản phẩm thông dụng và được tin dùng nhất hiện nay.

Khớp nối mềm cao su mặt bích

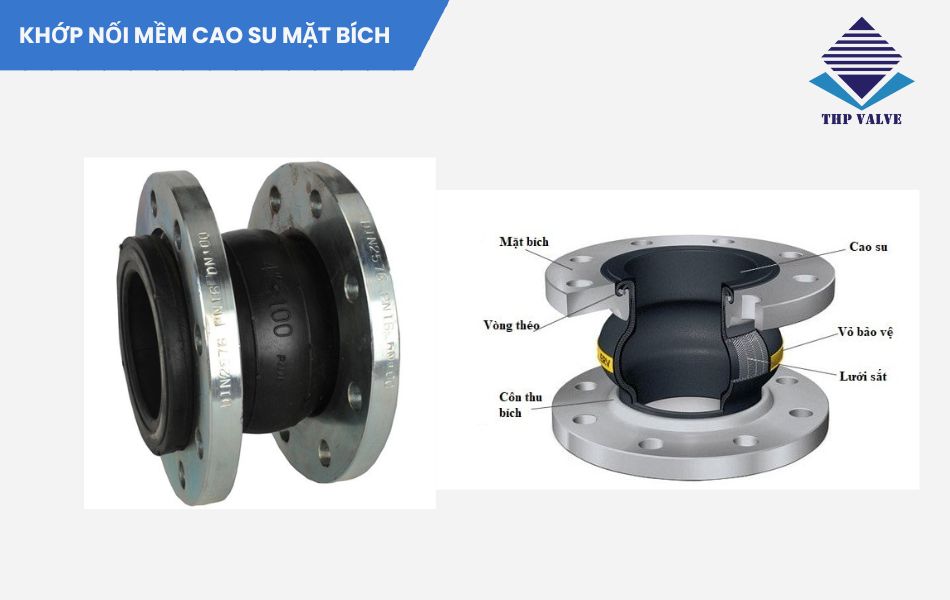

Đây là giải pháp chống rung, giảm ồn và bù sai lệch đường ống hiệu quả nhất. Sản phẩm có cấu tạo gồm một ống cao su tổng hợp (EPDM, NBR…) ở giữa, được gia cố bằng các lớp lưới sắt và vòng thép để tăng cường độ bền. Hai đầu của khớp nối là mặt bích bằng kim loại thép hoặc inox để kết nối với hệ thống. Nhờ tính đàn hồi của cao su, nó có khả năng hấp thụ rung động từ máy bơm và giảm thiểu tiếng ồn phát sinh do dòng chảy.

Thông số kỹ thuật chung:

• Kích thước: DN50 – DN600
• Vật liệu thân: Cao su tổng hợp EPDM, NBR…
• Vật liệu mặt bích: Thép mạ kẽm, Inox 304
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: Tối đa ~80°C

Khớp nối mềm inox mặt bích

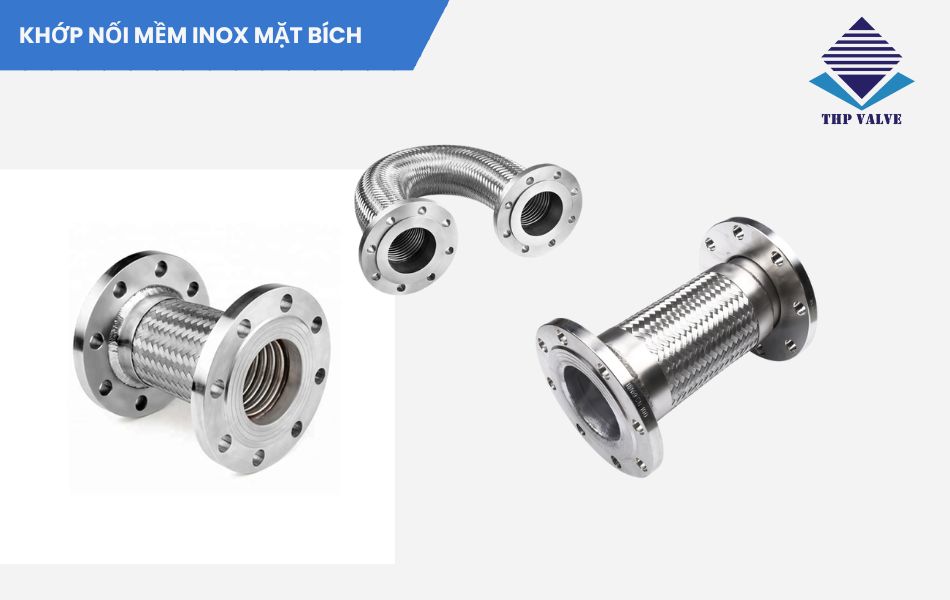

Còn được gọi là khớp nối giãn nở nhiệt, loại này được thiết kế đặc biệt để chịu được nhiệt độ và áp suất cao. Phần thân là một ống lượn sóng bằng inox, được bao bọc bởi một lớp lưới inox bện bên ngoài để tăng cường khả năng chịu áp lực.

Khớp nối mềm inox mặt bích là lựa chọn bắt buộc cho các đường ống hơi nóng, dầu truyền nhiệt, khí gas, hoặc các hệ thống có sự co giãn lớn vì nhiệt.

Thông số kỹ thuật chung:

• Kích thước: DN15 – DN1000
• Vật liệu thân: Inox 304, Inox 316
• Vật liệu mặt bích: Thép, Inox 304, Inox 316
• Áp suất làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: Lên đến 400°C

Khớp nối gang mặt bích

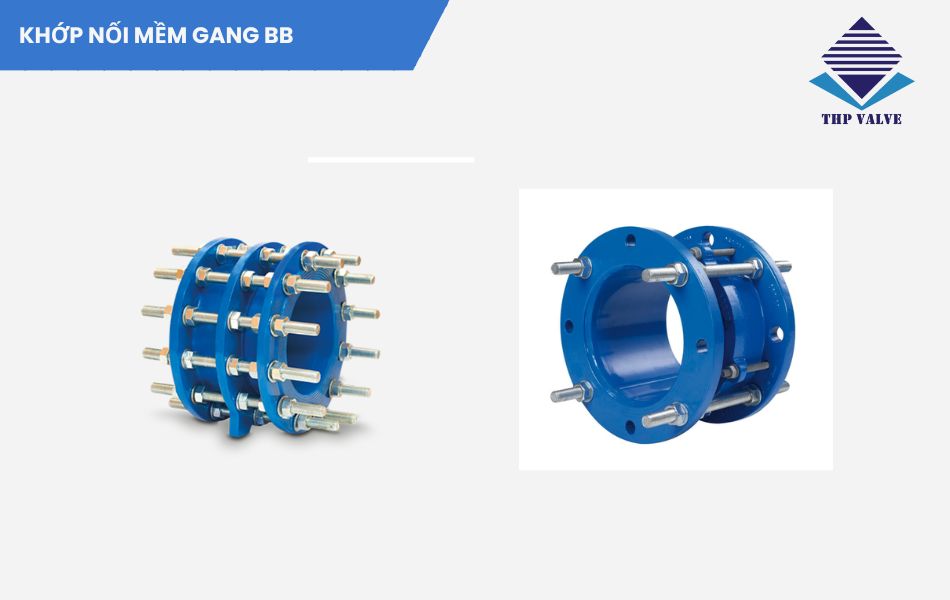

Công dụng chính của khớp nối gang BB là tạo ra một khoảng điều chỉnh chiều dài trên đường ống, giúp cho việc lắp đặt hoặc tháo dỡ các thiết bị có kết nối mặt bích như van, máy bơm trở nên dễ dàng hơn. Cấu tạo bằng gang chắc chắn với các bu lông xuyên thân, nó cho phép người thi công điều chỉnh khoảng cách giữa hai mặt bích một cách linh hoạt.

Thông số kỹ thuật chung:

• Kích thước: DN50 – DN1200
• Vật liệu thân: Gang cầu
• Bu lông, đai ốc: Thép mạ kẽm
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: Tối đa ~70°C

Khớp nối nhanh mặt bích

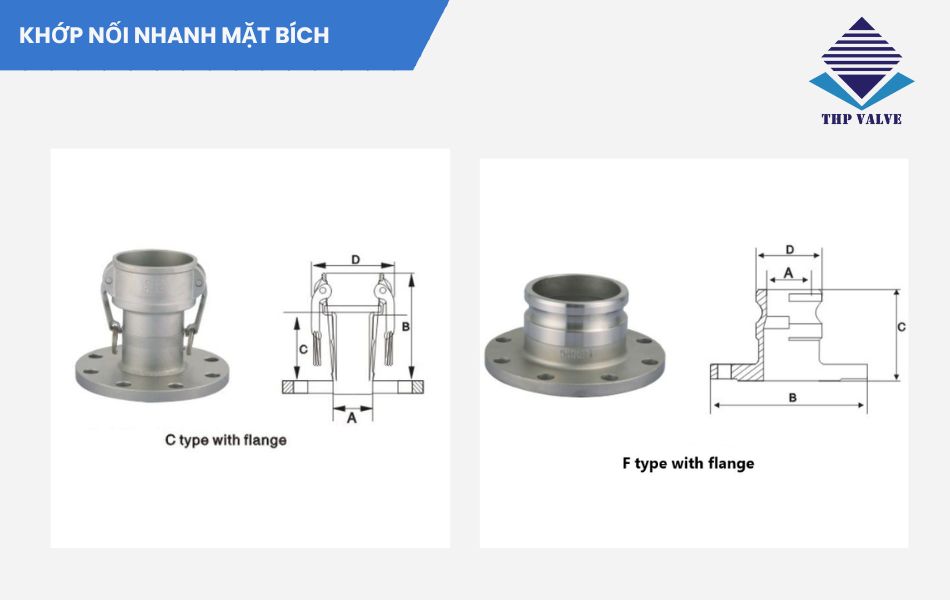

Đây là loại khớp nối kết hợp giữa một mặt bích tiêu chuẩn và một đầu nối nhanh Camlock. Thiết kế này cho phép người dùng kết nối và ngắt kết nối đường ống một cách tức thì mà không cần phải vặn siết nhiều bu lông. Nó cực kỳ hữu ích trong các ứng dụng cần tháo lắp thường xuyên như tại các bồn chứa, trạm bơm di động hoặc các điểm xuất/nhập liệu trong ngành hóa chất, xăng dầu, thực phẩm.

Thông số kỹ thuật chung:

• Kích thước: DN25 – DN150 (1″ – 6″)
• Vật liệu: Nhôm, Inox 304, Inox 316
• Kiểu nối: nhanh Camlock (Type C, F…)
• Áp suất làm việc: Tối đa 16 bar
• Nhiệt độ làm việc: -20°C ~ 120°C

Ứng dụng phổ biến của khớp nối lắp bích

Với sự đa dạng về chủng loại, khớp nối mặt bích được ứng dụng trong hầu hết các lĩnh vực công nghiệp:

• Hệ thống bơm, chiller, điều hòa không khí (HVAC): Ưu tiên sử dụng khớp nối mềm cao su để chống rung và giảm ồn.
• Đường ống hơi nóng, dầu truyền nhiệt, khí gas: Bắt buộc sử dụng khớp nối mềm inox để chịu được nhiệt độ và áp suất cao.
• Hệ thống cấp thoát nước, xử lý nước thải: Sử dụng cả khớp nối cao su, inox và gang BB tùy thuộc vào yêu cầu kỹ thuật.
• Công nghiệp hóa chất, xăng dầu, thực phẩm: Sử dụng khớp nối nhanh mặt bích để linh hoạt trong việc xuất nhập liệu.

Hướng dẫn lắp đặt khớp nối mặt bích đúng cách

Việc lắp đặt đúng kỹ thuật sẽ đảm bảo khớp nối hoạt động hiệu quả và an toàn. Dưới đây là các bước cơ bản:

Bước 1: Chuẩn bị:

• Đảm bảo hệ thống đã được ngắt áp suất và làm nguội.
• Làm sạch bề mặt của hai mặt bích trên đường ống và trên khớp nối.
• Chuẩn bị đầy đủ bu lông, đai ốc và gioăng làm kín (nếu cần).

Bước 2: Lắp đặt:

• Đưa khớp nối vào vị trí giữa hai đầu ống/thiết bị.
• Căn chỉnh sao cho các lỗ bu lông thẳng hàng với nhau. Đặt gioăng làm kín vào giữa hai mặt bích.

Bước 3: Siết bu lông:

• Lắp bu lông và siết tạm bằng tay.
• Dùng cờ lê siết chặt các bu lông theo thứ tự chéo (hình ngôi sao) để đảm bảo lực ép được phân bổ đều, tránh làm vênh hoặc hỏng gioăng. Siết từ từ và lặp lại vài vòng cho đến khi đạt đủ lực.

Bước 4: Kiểm tra:

• Sau khi lắp đặt, cho hệ thống hoạt động từ từ ở áp suất thấp.
• Kiểm tra kỹ các vị trí kết nối xem có bị rò rỉ hay không. Nếu có, siết lại bu lông cho đến khi đảm bảo kín hoàn toàn.
