Wafer là gì? Kết nối wafer được dùng cho loại van công nghiệp nào?

Để lắp đặt van công nghiệp hay các thiết bị công nghiệp nhanh chóng và tiết kiệm chi phí hơn, kết nối kiểu wafer được ưu tiên sử dụng. Dạng kết nối này đảm bảo được độ chắc chắn, độ an toàn, ổn định không thua kém các dạng kết nối khác như nối bích, nối ren. Vậy để biết kết nối wafer là gì và những ứng dụng phổ biến của loại kết nối này, hãy cùng Tuấn Hưng Phát Valve tìm hiểu rõ hơn qua bài viết này nhé!

Kết nối wafer là gì?

Wafer là kiểu kết nối giữa thiết bị và đường ống với cách kẹp thiết bị giữa 2 mặt ống. Cụ thể, dạng wafer được thực hiện khi mặt bích đường ống giữ cố định thiết bị van công nghiệp ở giữa và siết chặt bulong hay đai ốc đối với mặt bích. Đối với kiểu lắp đặt bằng wafer, ngoài giữ thiết bị ổn định, nó bảo đảm độ kín khít cho hệ thống, không cho lưu chất rò rỉ ra ngoài môi trường.

Tuy nhiên, để chắc chắn quá trình vận hành hệ thống các loại van điều khiển không bị rung lắc thì cấu tạo vẫn gồm tai hoặc các lỗ bên hông để giữ van đúng vị trí. Chính vì thế, khi lắp đặt, cần lưu ý luồn bulong qua các tai này để tuân thủ đúng yêu cầu lắp.

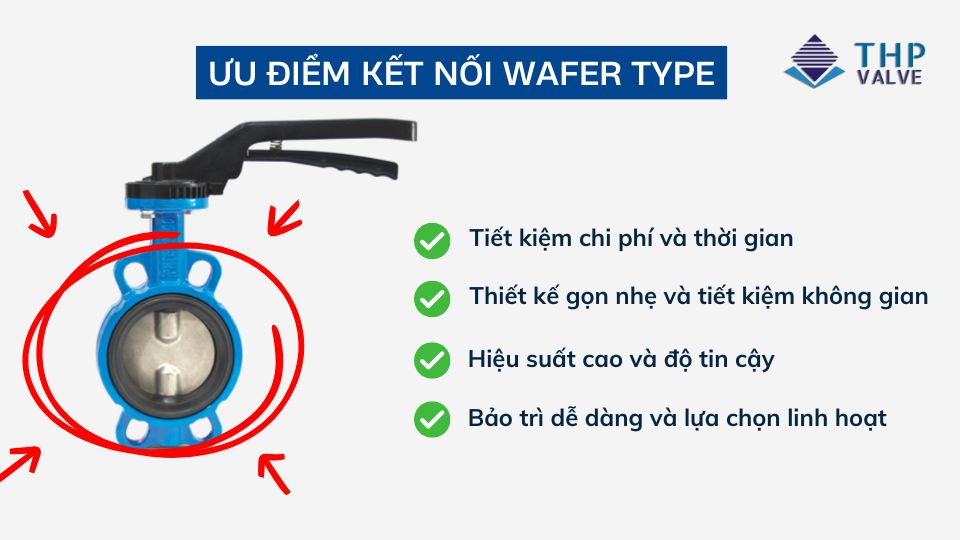

Ưu điểm của kết nối dạng wafer

Kết nối dạng wafer mang lại nhiều lợi ích về mặt chi phí, không gian và thời gian lắp đặt. Đây là lựa chọn phù hợp cho nhiều ứng dụng công nghiệp, đặc biệt là trong các hệ thống đường ống có không gian hạn chế và yêu cầu lắp đặt nhanh chóng. Cụ thể:

• Thực hiện lắp đặt thiết bị đơn giản, kết nối trong thời gian ngắn, nhanh chóng.
• Giảm bớt số lượng bulong và đai ốc cho việc siết chặt 2 mặt bích.
• Không cần lắp thêm vòng đệm giữa 2 đầu mặt bích, vẫn tạo nên hệ thống kín, không xảy ra tình trạng rò rỉ lưu chất (chất lỏng, chất khí).
• Bảo trì, bảo dưỡng thiết bị van nhanh chóng, dễ dàng thay thế van cũ nếu được yêu cầu.
• Kết nối wafer hạn chế tình trạng sai lệch so với kích thước đường ống, tránh sửa lại đường ống.
• Các loại van công nghiệp lắp đặt bằng kiểu kết nối wafer có giá thành rẻ hơn so với thiết bị cùng phân khúc.
• Đa dạng về chất liệu sản xuất, phong phú về mẫu mã và kiểu điều khiển, cho phép kết nối dạng wafer được ứng dụng nhiều hơn.
• Tiết kiệm không gian lắp đặt, giảm tối đa khối lượng và kích thước van đối với một vài hệ thống được yêu cầu.

Kết nối wafer được dùng cho loại van công nghiệp nào?

Kết nối dạng wafer chủ yếu được sử dụng cho các loại van bướm. Tuy nhiên, nó cũng có thể được sử dụng cho một số loại van khác như van 1 chiều hay van bi, mặc dù ít phổ biến hơn. Dưới đây là một số loại van công nghiệp phổ biến sử dụng kết nối wafer:

Van bướm wafer

Van bướm dạng wafer là một loại van công nghiệp được thiết kế để lắp đặt giữa hai mặt bích của đường ống bằng các bu lông dài xuyên qua cả hai mặt bích và thân van. Với thiết kế nhỏ gọn, trọng lượng nhẹ và giá thành phải chăng, van bướm wafer là một lựa chọn lý tưởng cho các hệ thống có không gian lắp đặt hạn chế và yêu cầu tiết kiệm chi phí.

Chúng được sử dụng rộng rãi trong nhiều ngành công nghiệp như xử lý nước, hóa chất, thực phẩm và đồ uống, và HVAC. Van bướm loại wafer có thể hoạt động bằng tay, bằng điện hoặc bằng khí nén, tùy thuộc vào yêu cầu của ứng dụng.

Phân loại van bướm wafer theo vật liệu:

• Van bướm wafer inox
• Van bướm wafer nhựa
• Van bướm wafer thép
• Van bướm wafer gang
• Van bướm wafer thân gang cánh inox

Phân loại van bướm wafer theo dạng điều khiển:

• Van bướm wafer tay gạt
• van bướm wafer tay quay
• Van bướm wafer điều khiển bằng điện
• Van bướm wafer điều khiển khí nén

Van 1 chiều wafer

Van 1 chiều kết nối wafer là thiết bị quan trọng trong các hệ thống đường ống, được thiết kế để chỉ cho phép dòng chảy lưu chất đi theo một hướng duy nhất và ngăn chặn dòng chảy ngược lại. Có hai loại van 1 chiều wafer phổ biến là van 1 chiều cánh bướm và van 1 chiều lá lật wafer dạng treo:

Van 1 chiều cánh bướm wafer: Loại van này có thiết kế nhỏ gọn, với hai cánh van hình bán nguyệt bản lề ở giữa thân van. Khi có dòng chảy đi qua, hai cánh van sẽ mở ra, cho phép dòng chảy lưu thông. Khi không có dòng chảy hoặc dòng chảy ngược, hai cánh van sẽ tự động đóng lại nhờ lực đàn hồi của lò xo hoặc trọng lực. Van 1 chiều cánh bướm thường được sử dụng trong các hệ thống có không gian lắp đặt hạn chế và yêu cầu độ kín cao.

Van 1 chiều lá lật wafer dạng treo: Loại van này có một đĩa van hình tròn được treo trên một bản lề ở phía trên thân van. Khi có dòng chảy đi qua, đĩa van sẽ lật lên, cho phép dòng chảy lưu thông. Khi không có dòng chảy hoặc dòng chảy ngược, đĩa van sẽ tự động đóng lại nhờ trọng lực. Van 1 chiều lá lật wafer dạng treo thường được sử dụng trong các hệ thống đường ống có áp suất thấp và trung bình.

Cả hai loại van 1 chiều wafer này đều có ưu điểm là thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt và bảo trì. Tuy nhiên, cần lưu ý rằng chúng thường được sử dụng cho các ứng dụng có áp suất và nhiệt độ không quá cao. Khi lựa chọn van 1 chiều wafer, cần xem xét kỹ các thông số kỹ thuật, vật liệu chế tạo và đặc điểm của hệ thống để đảm bảo van hoạt động hiệu quả và an toàn.

Van bi wafer

Van bi wafer là một loại van bi được thiết kế đặc biệt để lắp đặt theo kiểu wafer, tức là kẹp giữa hai mặt bích của đường ống. Thiết kế này giúp van bi wafer có kích thước nhỏ gọn, trọng lượng nhẹ và dễ dàng lắp đặt hơn so với các loại van bi mặt bích truyền thống.

Van bi kết nối wafer thường được sử dụng trong các ứng dụng có không gian hạn chế và yêu cầu lắp đặt nhanh chóng. Chúng có khả năng đóng mở nhanh, độ kín cao và chịu được áp suất và nhiệt độ trung bình. Van bi wafer được ứng dụng rộng rãi trong nhiều ngành công nghiệp như xử lý nước, hóa chất, thực phẩm và đồ uống, và HVAC.

Nơi cung cấp các loại van công nghiệp dạng wafer uy tín

Do sự phát triển các ngành công nghiệp, do nhu cầu thị trường, nhiều đơn vị nhập khẩu, phân phối van kết nối wafer (van bướm, van 1 chiều, van bi) với thương hiệu và giá thành khác nhau. vậy làm sao để chọn được sản phẩm tốt, đúng giá bán thị trường là vô cùng khó khăn.

Để giúp bạn giải quyết vấn đề này, đơn vị chúng tôi – công ty TNHH Thương Mại Tuấn Hưng Phát có nhiều năm kinh nghiệm trong ngành van sẵn sàng tư vấn trực tiếp, báo giá van bướm wafer, van 1 chiều wafer, van bi wafer ưu đãi nhất.

Cam kết hàng chính hãng 100%, quý khách hàng có thể đến trực tiếp kho hàng của chúng tôi để kiểm tra. Đi kèm với sản phẩm có đầy đủ chứng chỉ nhập khẩu CO/CQ và chế độ bảo hành 12 tháng. Chúng tôi giao hàng nhanh trên toàn quốc.

Kết nối wafer là một giải pháp hiệu quả cho việc lắp đặt van công nghiệp, đặc biệt là trong các ứng dụng yêu cầu tiết kiệm không gian và chi phí. Với thiết kế đơn giản, lắp đặt nhanh chóng và tính linh hoạt cao, kết nối wafer đang ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về kết nối wafer và giúp bạn hiểu rõ hơn về loại kết nối này.
