Van cầu điều khiển điện

Van cầu điều khiển điện là sản phẩm vận hành dựa trên bộ điều khiển điện với nhiều nguồn điện áp khác nhau như 24V, 220V, 380V,… và cách thức vận hành On/Off hoặc tuyến tính tùy theo nhu cầu sử dụng. Nhờ khả năng vận hành chính xác và cho phép điều khiển từ xa thông qua hệ thống trung tâm nên sản phẩm được tin dùng trong nhiều hệ thống khác nhau.

Tổng quan đặc điểm về van cầu điều khiển điện

Van cầu điều khiển điện hay còn gọi tắt là van cầu điện và có tên tiếng anh là Electric Globe Valve. Đây là sản phẩm được thiết kế với phần thân từ van cầu kết hợp với bộ điều khiển bằng điện và có chức năng chính là điều tiết, kiểm soát hoạt động đóng mở dòng chảy lưu chất trong đường ống.

Điểm nổi bật của bộ điều khiển bằng điện thay thế thao tác thủ công tay quay giúp van cầu điện vận hành tự động một cách chính xác, nhanh chóng và dễ dàng từ xa, phù hợp trong hệ thống tự động hóa. Đồng thời, với nguồn điện linh hoạt như 24V, 220V, 380V,… nên dòng van này dễ dàng tích hợp trong nhiều hệ thống sẵn có khác nhau.

Thêm nữa, van cầu điều khiển điện được thiết kế hình chữ ngã và làm từ đa dạng vật liệu như gang, thép, inox, nhựa nên có khả năng chịu nhiệt, áp lực rất tốt.

Với kích thước đa dạng từ DN15 đến DN600 (hoặc lớn hơn theo yêu cầu) kết hợp với kiểu kết nối mặt bích hoặc ren đơn giản, chắc chắn, Cho nên, van cầu điện được tin dùng rộng rãi trong các hệ thống nước, hơi nóng, dầu khí, khí gas, hóa chất,…

Thông số kỹ thuật cơ bản của van cầu điều khiển điện

Mỗi một model van cầu điện đều có thông số riêng, nhưng nhìn chung sản phẩm sẽ có những thông số kỹ thuật cơ bản sau:

• Kích thước: DN15 – DN600…
• Chất liệu thân van: Gang, thép, inox, nhựa
• Chất liệu bộ điện: Hợp kim nhôm
• Chất liệu gioăng làm kín: PTFE, EPDM, Teflon,…
• Áp lực làm việc: Tối đa PN40
• Nhiệt độ hoạt động: Tối đa 400 độ C
• Kiểu kết nối: Nối ren, mặt bích
• Cơ chế hoạt động: On/Off hoặc tuyến tính
• Điện áp sử dụng: 24V, 220V, 380V,…
• Tín hiệu Input/Output: 4 – 20mA DC, 0 – 10V, 2 – 10V
• Tiêu chuẩn bảo vệ: IP67, IP68
• Ứng dụng: Nước, hóa chất, dầu khí, hơi nóng, khí nén,…
• Xuất xứ: Đài Loan, Hàn Quốc, Thổ Nhĩ Kỳ, Thụy Sĩ,…

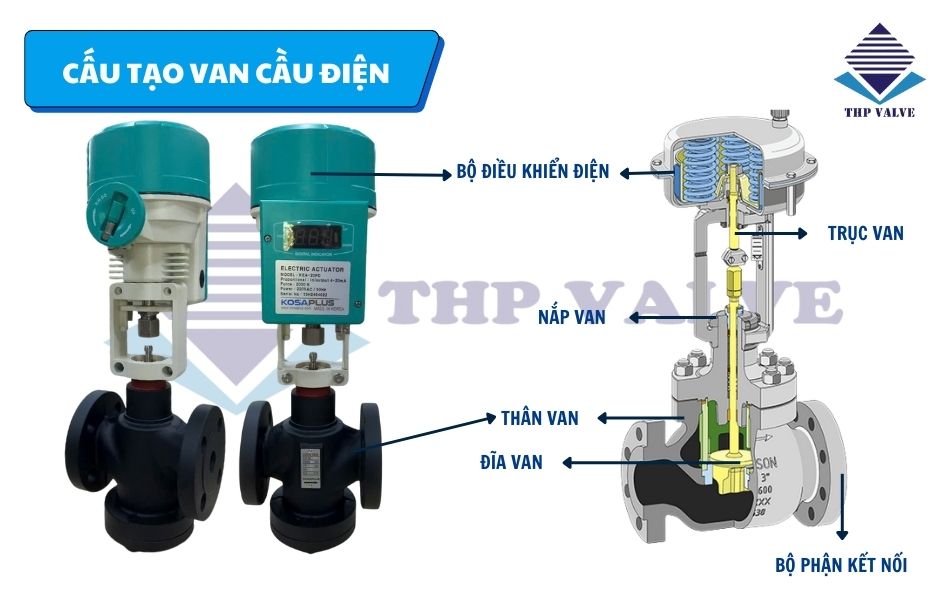

Cấu tạo van cầu điều khiển điện

Van cầu điều khiển bằng điện được cấu tạo với 2 bộ phận cơ bản gồm thân van cầu và bộ điều khiển điện. Cụ thể như sau:

Thân van cầu

Đây là bộ phận chứa các chi tiết bên trong và tiếp xúc trực tiếp với dòng chảy lưu chất. Thân van cầu thường được làm từ chất liệu gang, thép, inox hoặc nhựa và bao gồm các bộ phận trên trong như:

• Trục van: Đây là bộ phận thường làm từ thép, inox có độ cứng cao và khả năng chịu áp lực tốt. Trục van nhận tín hiệu từ bộ điện để điều khiển hoạt động đĩa van theo nhu cầu.
• Đĩa van: Thường được thiết kế với dạng đĩa dẹt và được làm từ thép, inox. Đĩa van thực hiện nhiệm vụ chính là điều tiết và kiểm soát dòng chảy lưu chất thông qua cơ chế nâng lên hạ xuống.
• Gioăng làm kín: Đây là bộ phận tạo độ kín khít cho van và vị trí kết nối với đường ống, thường được làm từ cao su như PTFE, EPDM, Teflon,… chịu nhiệt, độ đàn hồi và co giãn tốt.
• Bộ phận kết nối: Được thiết kế với 2 đầu kết nối dạng ren hoặc mặt bích để kết nối với hệ thống đường ống tương ứng.
• Nắp van: Bộ phận này giúp ngăn chặn chất lỏng trào ngược ra ngoài khi hoạt động và hỗ trợ quá trình bảo trì, thay thế thuận tiện hơn. Nắp van được đặt bên ngoài thân van và cố định với thân bằng bulong hoặc ren.

Bộ điều khiển điện

Đây là bộ phận quan trọng điều khiển trực tiếp hoạt động của van cầu điều khiển điện, bộ điện nhận tín hiệu từ điện áp để điều khiển van tự động từ xa thông qua trung tâm điều khiển. Thông thường, trong bộ điều khiển điện gồm có các mạch xử lý, mô tơ điện để chuyển đổi điện năng thành cơ năng cùng lớp vỏ được làm từ hợp kim nhôm, chống nước, chống bụi đạt chuẩn IP67 – IP68.

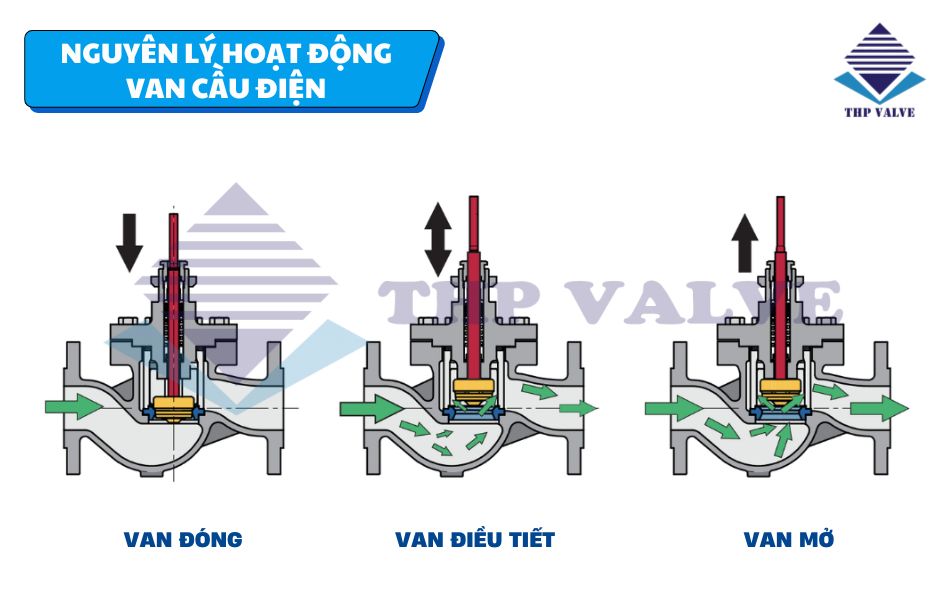

Nguyên lý hoạt động của van cầu điều khiển bằng điện

Van cầu điều khiển điện hoạt động dựa trên nguyên lý tịnh tiến lên xuống. Khi được cấp nguồn điện, bộ điện sẽ nhận tín hiệu điện từ từ hệ thống giám sát trung thâm và hoạt động biến đổi điện năng thành cơ năng tác động lên trục van và khiến đĩa van nâng lên hoặc hạ xuống để kiểm soát hoạt động van.

Hiện nay, van cầu điện hoạt động dựa trên 2 nguyên lý chính là On/Off hoặc tuyến tính, cụ thể như sau:

• Van cầu điều khiển điện On/Off: Sản phẩm hoạt động với 1 góc duy nhất là 90 độ và chuyên để đóng hoặc mở van hoàn toàn. Khi đĩa van được nâng lên, van ở trạng thái mở và khi đĩa van hạ xuống, van sẽ ở trạng thái đóng.
• Van cầu điều khiển điện tuyến tính: Dòng van này hoạt động với nhiều góc khác nhau từ 5, 10, 15,… 85 độ nên chuyên dùng để điều tiết lưu lượng dòng chảy. Nhờ tín hiệu hoạt động 4 – 20mA DC, 0 – 10V, 2 – 10V nên model phù hợp lắp đặt trong nhiều hệ thống khác nhau.

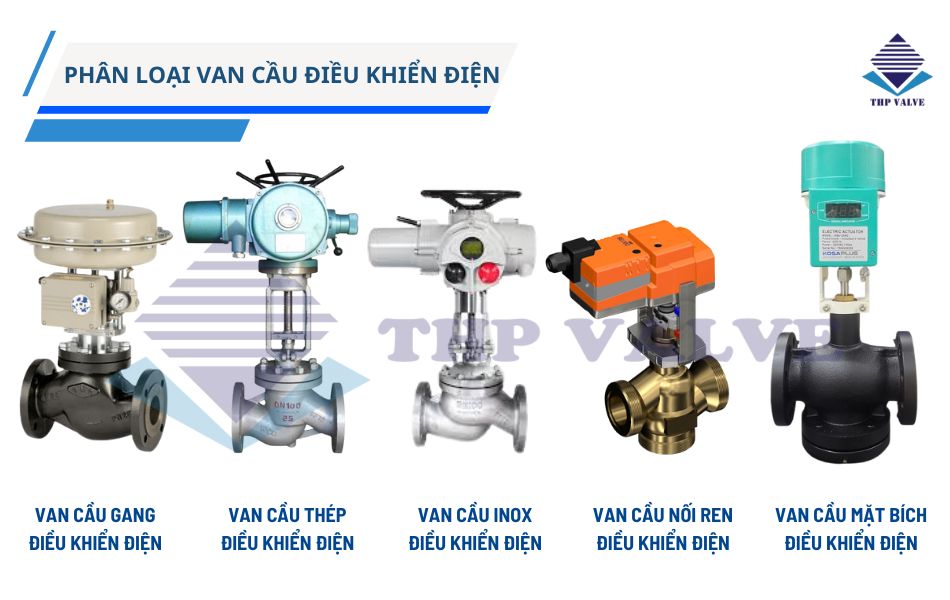

Phân loại các dòng van cầu điện phổ biến trong công nghiệp

Để thuận tiện cho các bạn đọc theo dõi và dễ dàng lựa chọn loại van cầu điện phù hợp, dựa vào chất liệu và kiểu kết nối có thể phân loại sản phẩm thành các dòng phổ biến sau:

Van cầu gang điều khiển điện

Đây là dòng van được sử dụng phổ biến, đặc biệt trong các hệ thống cấp thoát nước, PCCC hay hệ thống xử lý nước thải với khả năng chịu áp lực tốt và chống ăn mòn ổn định. Đồng thời, van cầu gang điện có mức giá phải chăng nên là lựa chọn tiết kiệm trong các hệ thống công nghiệp nhẹ và dân dụng.

Van cầu thép điều khiển điện

Van cầu thép điện là sản phẩm có phần thân van được làm từ chất liệu thép với khả năng chịu nhiệt độ, áp lực lớn nên thường sử dụng trong hệ thống dầu nóng, sấy, nồi hơi, lò hơi,… Cho nên, model này chuyên dùng trong hệ thống công nghiệp nặng, đem lại độ bền và tính an toàn cao.

Van cầu inox điều khiển điện

Van cầu inox điện là thiết bị cao cấp và được làm từ chất liệu thép không gỉ 304 hoặc 316 với khả năng chống ăn mòn, chịu nhiệt, áp lực và đem lại an toàn vệ sinh cao. Do đó, loại van này đặc biệt quan trọng trong các hệ thống hóa chất, thực phẩm, dược phẩm, đồ uống hay môi trường biển,… với tuổi thọ lâu dài.

Van cầu điều khiển điện nối ren

Được thiết kế với kiểu kết nối ren đơn giản, van cầu điều khiển điện nối ren thường có kích thước nhỏ và trung bình từ DN15 đến DN100. Điểm đặc biệt của model này là dễ lắp đặt, tiết kiệm chi phí và phù hợp trong các hệ thống công suất trung bình thấp.

Van cầu điều khiển điện mặt bích

Với kiểu kết nối dạng mặt bích chắc chắn có độ kín khít và chịu áp lực rất tốt kết hợp kích thước thiết kế lớn từ DN50 trở lên nên van cầu điện mặt bích chuyên dùng trong hệ thống công nghiệp lớn. Ngoài ra, sản phẩm có khả năng tháo lắp dễ dàng để bảo trì, vệ sinh nên van cầu điều khiển điện mặt bích là lựa chọn tối ưu trong các nhà máy, khu công nghiệp quy mô lớn.

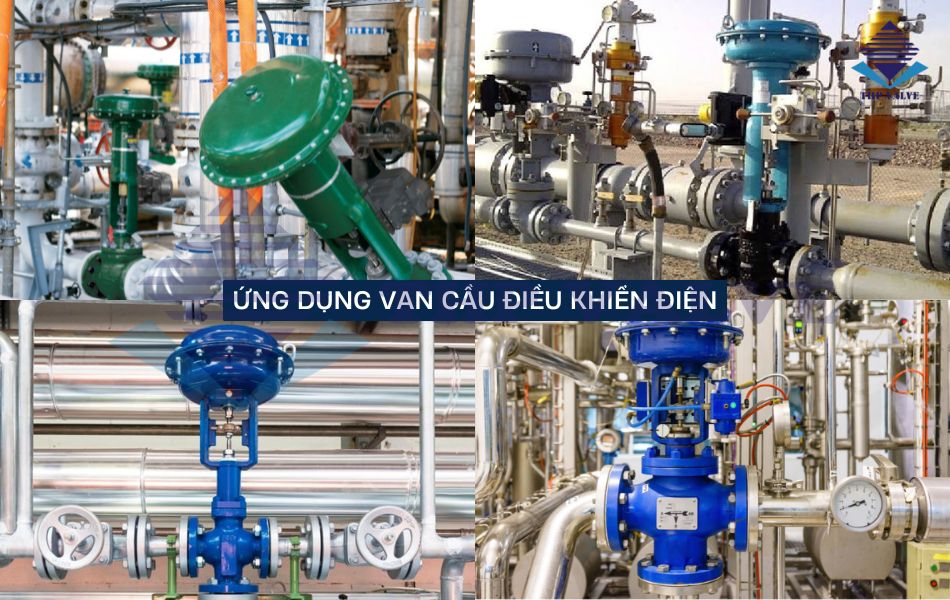

Van cầu điều khiển điện được ứng dụng ở đâu?

Nhờ những ưu điểm nổi bật và khả năng vận hành đơn giản, độ chính xác cao nên van cầu điều khiển điện được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống điều hòa không khí, thông gió, Chiller, van cầu điều khiển bằng điện giúp điều chỉnh nước nóng, nước lạnh trong tòa nhà.
• Hệ thống cấp thoát nước, xử lý nước sạch, nước thải, đặc biệt tại các hệ thống yêu cầu điều tiết chính xác hoặc những vị trí khó điều khiển bằng tay cơ học.
• Sử dụng van cầu điện trong hệ thống lò hơi, nhiệt, nồi sấy,… để điều chỉnh dòng hơi đảm bảo an toàn, chính xác.
• Hệ thống dầu khí, hóa chất giúp kiểm soát lưu lượng chất lỏng, khí dễ cháy nổ một cách nhanh chóng.
• Ngành năng lượng như nhà máy điện, nhiệt điện, năng lượng tái tạo.
• Hệ thống nhà máy sản xuất thực phẩm, dược phẩm yêu cầu độ sạch, an toàn vệ sinh cao.

Tuấn Hưng Phát Valve sẵn kho đầy đủ mẫu van cầu điện chất lượng hiện nay

Với hơn 16 năm kinh nghiệm trong ngành van công nghiệp và là đơn vị cung cấp sản phẩm tới nhiều công trình, dự án trên toàn quốc nên Tuấn Hưng Phát Valve luôn nằm trong Top địa chỉ mua van cầu điều khiển điện uy tín hàng đầu.

Hiện nay, chúng tôi đang là đơn vị đối tác phân phối trực tiếp các dòng van cầu điện đến từ những thương hiệu nổi tiếng, uy tín lâu năm như Kosaplus của Hàn Quốc, Haitima Đài Loan, FAF Thổ Nhĩ Kỳ, Belimo Thụy Sĩ,… Với cam kết sản phẩm được nhập khẩu trực tiếp không qua trung gian nên có đầy đủ CO, CQ, chế độ bảo hành, đổi trả dài hạn và thời gian đặt có hàng nhanh chóng.

Bên cạnh đó, tại Tuanhungphatvalve.com luôn sẵn hàng số lượng lớn với đầy đủ mẫu mã, kích thước từ DN15 đến DN600 hoặc lớn hơn theo yêu cầu. Với diện tích kho hàng chưa lên tới 12000m2 và được đặt tại 2 trung thâm thành phố lớn là Hà Nội và Hồ Chí Minh nên chúng tôi luôn cam kết hàng đến tay khách hàng trong thời gian ngắn nhất, chuẩn tiến độ dự án.

Đặc biệt, với mức giá cạnh tranh nhất trên thị trường và nhiều chương trình, chiết khấu ưu đãi cho đơn hàng lớn, khách hàng thân thiết nên Tuấn Hưng Phát Valve là địa chỉ mua van cầu điện lý tưởng hiện nay.

Nếu Quý khách hàng có nhu cầu mua và tư vấn chi tiết về sản phẩm van cầu điều khiển điện, hãy liên hệ ngay tới Hotline 0961.694.858 của Tuấn Hưng Phát Valve. Đội ngũ nhân viên của chúng tôi sẽ hỗ trợ và giúp khách hàng lựa chọn sản phẩm phù hợp, tối ưu với chi phí bỏ ra.
