Van cầu là một thiết bị quan trọng trong các hệ thống dân dụng, công nghiệp, đặc biệt là hệ thống hơi nóng nhờ khả năng chịu áp suất, nhiệt độ bền bỉ, ổn định lâu dài. Dòng van này chuyên dùng để điều tiết và kiểm soát dòng chảy lưu chất chính xác, đảm bảo hiệu quả vận hành an toàn, tiết kiệm năng lượng.
Hiện Tuấn Hưng Phát Valve đang cung cấp trực tiếp đa dạng các mẫu van cầu chất lượng, chuẩn chính hãng với đầy đủ mẫu mã, chứng nhận CO/CQ. Bạn có thể tham khảo tại các thương hiệu nổi tiếng như FAF, Genebre, Wonil, Ravis,… Khám phá chi tiết về sản phẩm trong bài viết dưới đây hoặc gọi ngay Hotline 0961.694.858 nhé!
Tìm hiểu chung về van cầu là gì?
Van cầu có tên tiếng anh là Globe Valve, đây là loại van công nghiệp được sử dụng để đóng/mở hoặc điều tiết dòng lưu chất (nước, chất lỏng, hóa chất,…). Đặc biệt, với khả năng điều chỉnh lưu lượng dòng chảy chính xác, linh hoạt nên dòng van này giúp tối ưu hiệu quả vận hành và tiết kiệm năng lượng, hạn chế sự cố áp lực.
Cấu tạo đặc trưng của van cầu là đĩa van hoạt động di chuyển lên hoặc xuống theo chiều thẳng đứng. Cho nên, dòng chảy lưu chất di chuyển bên trong luôn theo hình chữ Z và di chuyển theo 1 chiều nhất định.
Thêm vào đó, bên trong phần thân van được thiết kế với vách ngăn gồm 2 phần riêng biệt, phần dưới để dòng chảy lưu chất đi vào và phần ở trên để dòng lưu chất đi ra. Do đó, quá trình điều tiết và đóng/mở Globe Valve diễn ra chắc chắn, độ kín cao và đảm bảo an toàn tuyệt đối.
Ngoài ra, van cầu được thiết kế với dải kích thước tương đối rộng từ DN15 đến DN1200 và khả năng chịu áp suất, nhiệt độ rất tốt. Do đó, thiết bị được ứng dụng rộng rãi trong các hệ thống nước, chất lỏng, nước nóng, dầu khí, hơi nén,…
Thông số kỹ thuật của van cầu
Sau đây là các thông số kỹ thuật cơ bản của van cầu để các bạn đọc có thể tham khảo và dễ dàng trong quá trình lựa chọn, đánh giá sản phẩm phù hợp:
– Kích thước: DN15 – DN1200
– Chất liệu thân van: Gang, đồng, thép, inox, nhựa
– Chất liệu gioăng làm kín: Cao su, EPDM, Teflon,…
– Áp lực làm việc: Tối đa PN40
– Nhiệt độ hoạt Nối ren, nối hàng, mặt bích
– Kiểu vận hành: Tay quay, điều khiển điện, điều khiển khí nén
– Ứng dụng: Nước, chất lỏng, dầu khí, hóa chất, hơi nóng, khí gas,…
– Thương hiệu: FAF, Genebre, Wonil, ARV,…
– Xuất xứ: Thổ Nhĩ Kỳ, Tây Ban Nha, Hàn Quốc, Malaysia,…

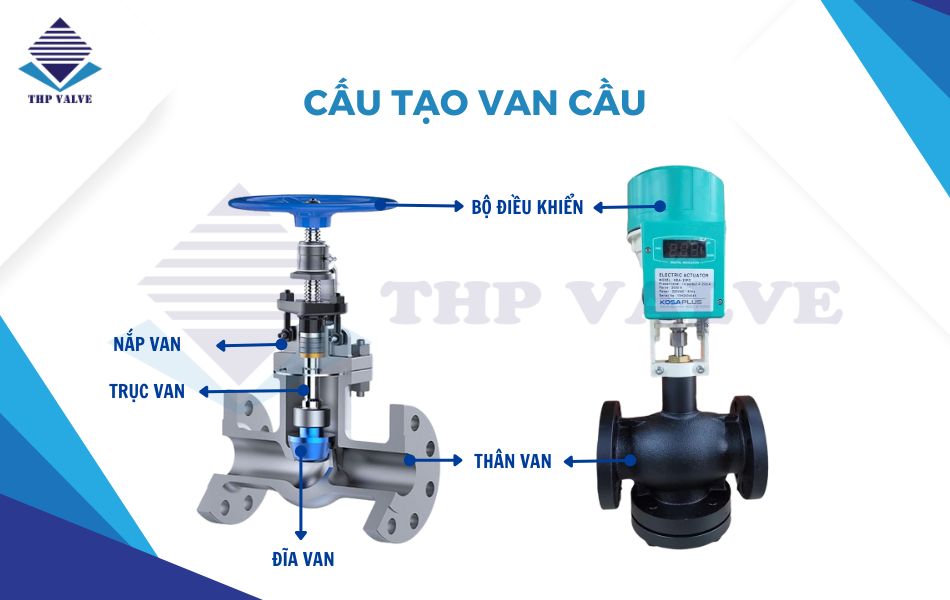

Cấu tạo cơ bản của van cầu
Có rất nhiều bộ phận cấu tạo nên Globe Valve nhưng về cơ bản sản phẩm này được cấu tạo chính từ 6 bộ phận chính gồm:
Thân van
Đây là bộ phận chính của van và được làm từ các chất liệu như gang, đồng, thép, inox, nhựa với kết nối trực tiếp với đường ống thông qua kiểu kết nối chính là mặt bích, ren, hàn. Thân van thường được thiết kế với 2 cổng hoặc 3 cổng tùy vào nhu cầu sử dụng như điều hướng, phân tách dòng chảy lưu chất của hệ thống vận hành.
Trục van
Hay còn gọi là ty van, bộ phận này thực hiện nhiệm vụ truyền lực từ bộ điều khiển lên đĩa van để nâng lên hoặc hạ xuống theo yêu cầu. Thông thường, trục van được làm từ chất liệu thép hoặc thép không gỉ có khả năng chịu lực tốt, độ cứng cao.
Đĩa van
Là bộ phận quan trọng kiểm soát hoạt động dòng chảy lưu chất trong hệ thống, đĩa van tiếp xúc trực tiếp với lưu chất. Bên cạnh đó, bộ phận này thường được thiết kế theo hình nút chai hoặc côn và bọc lớp cao su bên ngoài, gia tăng độ kín khít khi vận hành.
Nắp van
Nắp van thường được thiết kế nằm phía trên thân van và được liên kết với phần thân bằng kiểu các mối nối ren hoặc bulong. Bộ phận này giúp ngăn chặn tình trạng lưu chất trào ngược ra ngoài và hạn chế các tác động từ bên ngoài vào trong van. Đồng thời, với thiết kế dễ dàng mở ra nên nắp van giúp thuận tiện trong quá trình vệ sinh, thay thế các phụ kiện bên trong mà không phải tháo rời thân van ra khỏi hệ thống.
Gioăng làm kín
Đây là bộ phận tạo độ kín khít cho van và ngăn sự rò rỉ của lưu chất ra bên ngoài. Gioăng làm kín được làm từ chất liệu nhựa hoặc cao su với khả năng chịu rung động, áp suất, nhiệt độ tốt. Thông thường, bộ phận này cần được kiểm tra và thay thế định kỳ để giữ độ kín khít ổn định khi vận hành.
Bộ điều khiển
Được sử dụng để điều khiển hoạt động của van cầu và có 2 phương thức điều khiển chính là phương thức điều khiển thủ công bằng tay quay (có trợ lực giúp quá trình vận hành nhẹ nhàng) và phương thức điều khiển tự động bằng điện hoặc khí nén (kiểm soát hệ thống từ xa).

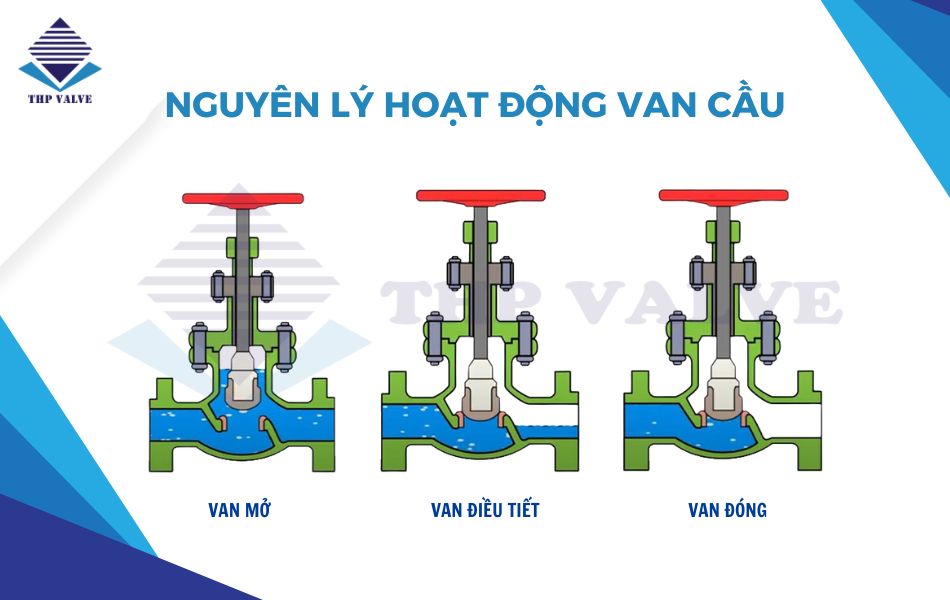

Nguyên lý hoạt động van cầu
Cơ chế vận hành của Globe Valve dựa trên hoạt động nâng lên, hạ xuống của đĩa van khi có lực tác động từ bộ điều khiển. Do đó, khi van mở thì đĩa van được nâng lên hoàn toàn và không nằm trong dòng chảy lưu chất, cho phép lưu chất đi qua. Ngược lại, khi van đóng thì đĩa van sẽ hạ xuống và nằm hoàn toàn trong dòng chảy lưu chất, ngăn lưu chất đi qua.
Ngoài ra, khi điều tiết lưu lượng dòng chảy thì đĩa van sẽ được nâng lên ở góc độ theo mong muốn để dòng chảy đi qua vừa đủ, đáp ứng nhu cầu sử dụng.
Phân loại van cầu phổ biến trên thị trường
Globe Valve luôn nằm trong top những loại van công nghệ được thiết kế đa dạng về kiểu dáng, chủng loại và kích thước. Dựa vào các yếu tố như thiết kế, kiểu vận hành, kết nối và chất liệu có thể phân loại sản phẩm chi tiết như sau:

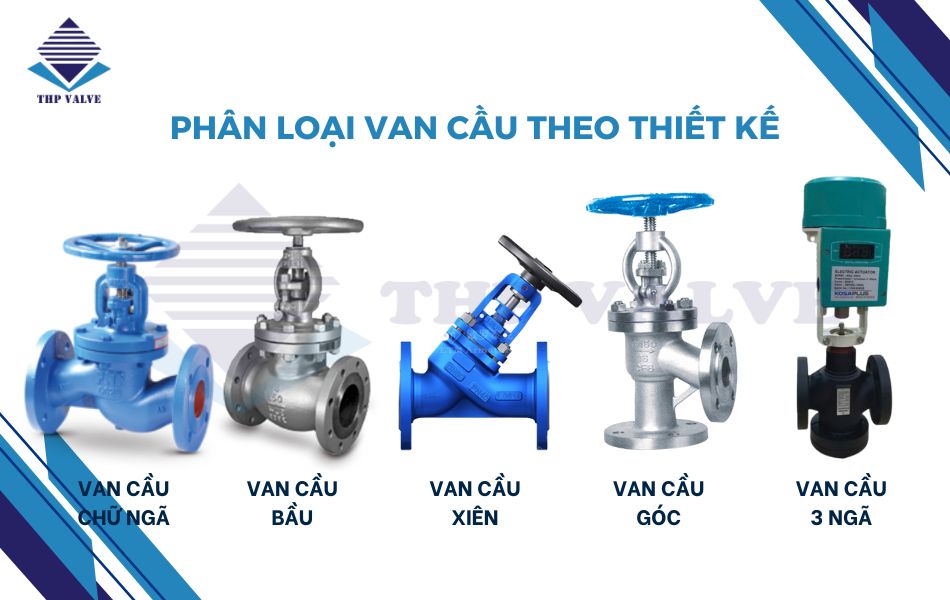

Phân loại theo thiết kế thân van
– Van cầu chữ ngã: Hay còn gọi là van cầu chữ Z, van cầu yên ngựa và là dòng van phổ biến nhất hiện nay. Thiết kế này giúp dòng chảy lưu chất di chuyển lên xuống theo hình chữ Z và chịu được áp lực lớn, giảm tổn thất áp suất đồng thời kiểm soát, điều tiết lưu lượng chính xác. Cho nên, loại van này thường dùng trong môi trường hóa chất, nhiệt, dầu khí,…
– Van cầu bầu: Được thiết kế với phần thân phình to như quả bầu giúp tăng diện tích lưu thông dòng chảy, giảm áp lực trở lại. Sản phẩm thường được thiết kế đa dạng chất liệu, kích thước và dễ lắp đặt nên được sử dụng rộng rãi từ môi trường dân dụng đến công nghiệp.
– Van cầu xiên: Còn được gọi là van cầu chữ Y với thiết kế phần thân van và trục có góc nghiêng 45 độ so với dòng chảy nên thiết bị giúp giảm áp suất, lưu lượng gần như thấp nhất để tránh tình trạng ăn mòn. Đồng thời, model có khả năng chống búa nước rất tốt và độ bền khá cao nên được dùng rộng rãi trong hệ thống áp suất cao, lưu lượng lớn. Tuy nhiên, loại van này thường tốn nhiều diện tích lắp đặt và giá thành cũng cao hơn so với mẫu Globe Valve khác.
– Van cầu góc: Hay còn gọi là van cầu chữ R và được thiết kế với đầu ra, đầu vào vuông góc với nhau giúp dòng chảy lưu chất chuyển hướng một cách dễ dàng, tạo ra áp suất thấp hơn cho dòng chảy. Do đó, thiết bị giúp tiết kiệm diện tích lắp đặt, phù hợp trong không gian hẹp và hệ thống cần thay đổi hướng ống.
– Van cầu 3 ngã: Có tên gọi khác là van cầu chữ T hay van cầu 3 ngả gồm 3 cổng kết nối giúp phân chia, trộn lẫn, điều hướng dòng chảy lưu chất trong 3 đường ống giúp đáp ứng nhu cầu sử dụng trong các hệ thống công nghiệp.

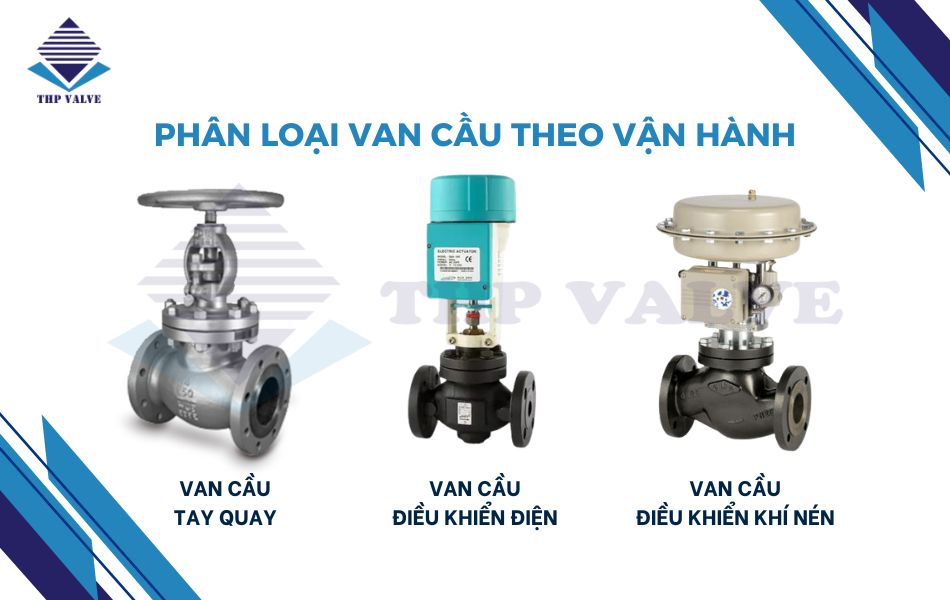

Phân loại theo kiểu vận hành
– Van cầu tay quay: Thuộc dòng van điều khiển thủ công và được sử dụng rộng rãi hiện nay với khả năng vận hành đơn giản cùng mức giá rẻ so với các kiểu điều khiển khác. Thông thường, kiểu vận hành tay quay thường có trợ lực giúp quá trình điều khiển nhẹ nhàng, nhanh chóng nhưng không phù hợp trong hệ thống kích thước lớn.
– Van cầu điều khiển điện: Được trang bị với bộ điều khiển điện để điều khiển hoạt động van từ xa nhanh chóng, chính xác và phù hợp tại các vị trí khó thao tác thủ công hoặc môi trường khắc nghiệt hạn chế vận hành trực tiếp. Sản phẩm sử dụng nguồn điện 24V, 220V, 380V,… có thể kết nối trực tiếp tại trung tâm điều khiển từ xa.
– Van cầu điều khiển khí nén: Sử dụng bộ điều khiển khí nén và hoạt động dựa vào hệ thống cấp khí nén, máy cấp khí nén để kiểm soát dòng chảy lưu chất chính xác, tốc độ nhanh chóng chỉ 1 – 2 giây. Loại van này có độ an toàn cao và đặc biệt phù hợp trong môi trường độc hại hoặc yêu cầu phòng chống cháy nổ.

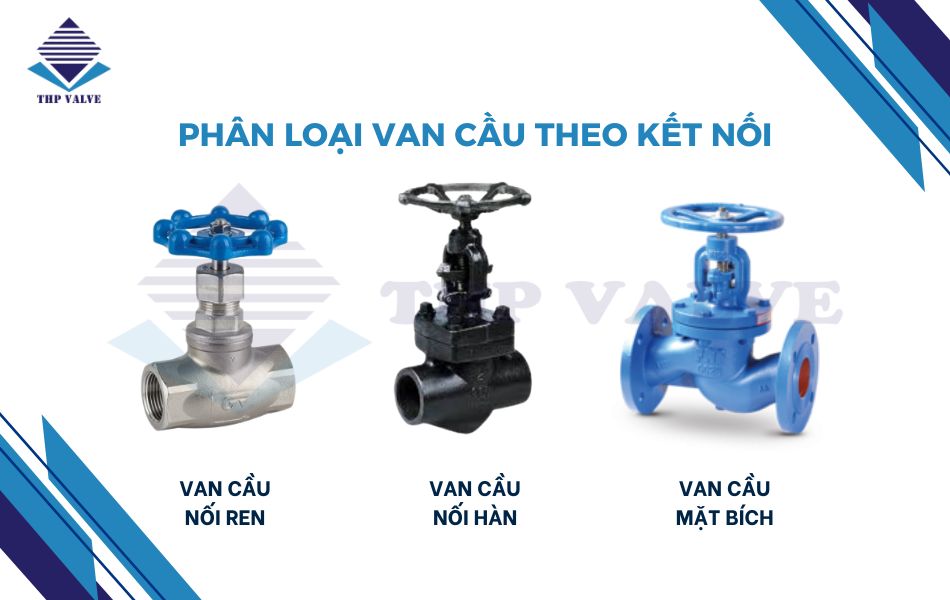

Phân loại theo dạng kết nối
– Van cầu nối ren: Loại van này thường có kích thước nhỏ từ DN50 trở xuống với công suất vận hành trung bình thấp và sử dụng kiểu kết nối ren đơn giản, dễ lắp đặt, thay thế.
– Van cầu nối hàn: Kiểu kết nối này được hàn trực tiếp vào được ống nên có độ kín khít rất cao. Đặc biệt, kiểu nối hàn có khả năng chịu áp suất và nhiệt độ rất tốt nên phù hợp trong môi trường khắc nghiệt như hơi nóng, dầu khí, khí nén,…
– Van cầu mặt bích: Dòng van này sử dụng bulong ốc vít xuyên qua mặt bích để kết nối với đường ống với kiểu kết nối nhanh chóng, dễ tháo lắp, bảo trì và chịu được áp lực lớn. Do đó, sản phẩm phù hợp trong các hệ thống công nghiệp quy mô lớn, công suất cao.

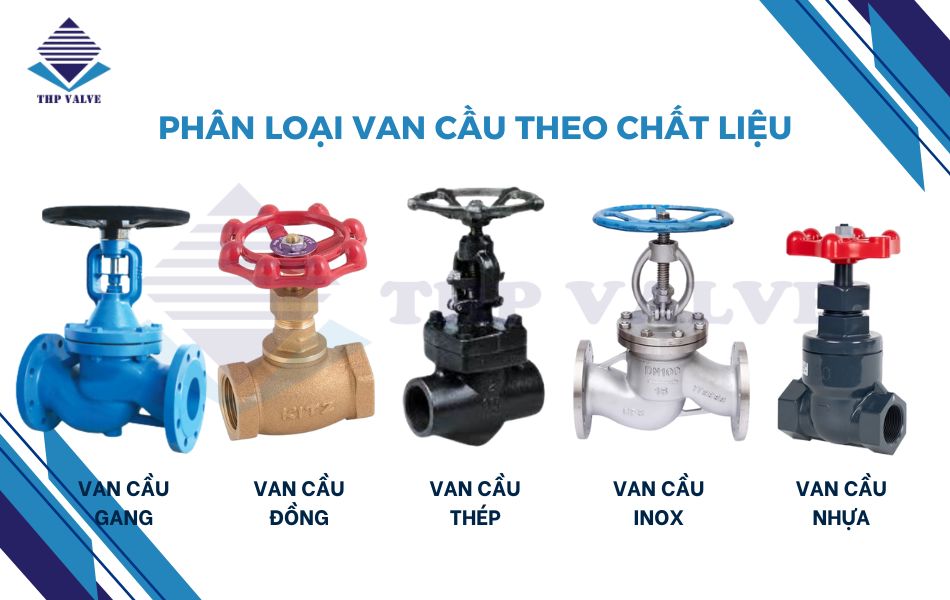

Phân loại theo chất liệu
– Van cầu gang: Đây là chất liệu phổ biến với mức giá phải chăng và có độ bền cơ học cao. Với khả năng chịu áp lực, nhiệt độ và ăn mòn ổn định nên sản phẩm được sử dụng rộng rãi trong môi trường nước, hóa chất, dầu khí, hơi nóng,…
– Van cầu đồng: Dòng van này có kích thước nhỏ và khả năng chịu nhiệt tốt nhưng khả năng chống ăn mòn hạn chế nên thường dùng trong hệ thống nước sinh hoạt hoặc khí gas, hơi nóng, dầu,…
– Van cầu thép: Với khả năng chịu được nhiệt độ, áp suất cao và kich thước đa dạng nên thiết bị đặc biệt phổ biến trong hệ thống công nghiệp nặng như nhiệt điện, dầu khí, hơi nóng,…
– Van cầu inox: Thuộc loại van có chất liệu cao cấp với khả năng chống ăn mòn cực tốt, khả năng chịu nhiệt, áp lực cao và đảm bảo độ an toàn khi vận hành. Cho nên, model này được sử dụng rộng rãi trong nhiều môi trường khác nhau từ thực phẩm, hóa chất, dầu khí,…
– Van cầu nhựa: Nổi bật với khả năng kháng hóa chất tốt, giá thành thấp và trọng lượng nhẹ nên sản phẩm phù hợp trong hệ thống dẫn hóa chất, nước thải, nước biển, axit,…

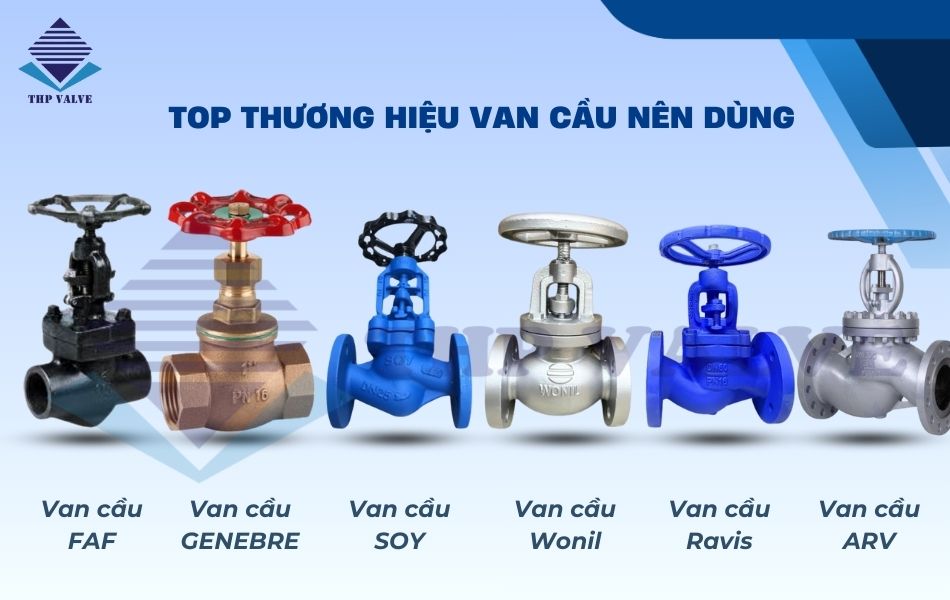

Tổng hợp các mẫu Globe Valve chất lượng, bền bỉ hiện nay
Tuấn Hưng Phát Valve tự hào là đơn vị cung cấp van cầu nhập khẩu chính hãng từ các thương hiệu nổi tiếng trên Thế Giới, đảm bảo chất lượng và độ bền bỉ cao. Đặc biệt, sau đây là 6 dòng van cầu tiêu biểu và được tin chọn sử dụng trong nhiều hệ thống hiện nay:
Van cầu FAF
Luôn là sản phẩm được đánh giá cao và không còn quá xa lạ tại thị trường Việt Nam, Globe Valve FAF Thổ Nhĩ Kỳ sở hữu độ bền cơ học cao, khả năng chịu áp suất và nhiệt độ lớn. Đặc biệt, dòng van này được trang bị với 5 lớp gioăng đệm (nhiều nhất trên thị trường) tạo độ kín khít tuyệt đối, phù hợp trong môi trường khắc nghiệt.
Thêm nữa, van cầu FAF được làm từ chất liệu chính là thép chắc chắn nên sản phẩm chuyên dùng trong các hệ thống hơi nóng, dầu khí, môi trường khắc nghiệt có áp lực và nhiệt độ cao.
Van cầu Genebre
Van cầu của Genebre là thương hiệu đến từ Tây Ban Nha và có thế mạnh là thiết kế hiện đại, kích thước đa dạng cùng khả năng điều tiết lưu lượng cực kỳ chính xác. Với vật liệu chính là thép và inox nên sản phẩm có thể sử dụng trong môi trường dầu nóng, khí nén, thực phẩm, hóa chất, dược phẩm,…
Van cầu SOY
Đây là một thương hiệu uy tín đến từ Thổ Nhĩ Kỳ và nổi bật trong ngành hơi với các dòng globe valve chất lượng. Sản phẩm được thiết kế với đa dạng mẫu mã như van góc, van chữ ngã, van bầu,… cùng kích thước đa dạng nên phù hợp trong nhiều hệ thống ứng dụng khác nhau.
Van cầu Wonil
Thương hiệu Wonil của Hàn Quốc luôn được ghi điểm nhờ độ kín khít cao và khả năng chống ăn mòn vượt trội với chất liệu chính là gang và thép không gỉ chắc chắn. Thiết bị này được sử dụng nhiều trong các hệ thống công nghiệp quy mô lớn và quan trọng hiện nay.
Van cầu Ravis
Van cầu Ravis có xuất xứ từ Đài Loan và luôn nằm trong top các thương hiệu van hơi đáng tin cậy trên thị trường. Điểm chung của dòng van này là khả năng chịu được môi trường khắc nghiệt tốt, độ bền bỉ cao và tiết kiệm chi phí khi vận hành.
Van cầu ARV
Globe Valve đến từ thương hiệu ARV Malaysia được đánh giá cao nhờ chất lượng ổn định và giá cả hợp lý. Được thiết kế với kích thước từ DN15 đến DN600 nên sản phẩm phù hợp trong các hệ thống có quy mô vừa và nhỏ.
Cập nhật báo giá van cầu mới nhất tại Tuấn Hưng Phát Valve
Giá van cầu còn phụ thuộc vào nhiều yếu tố khác nhau như kích thước, chất liệu, kiểu dáng hay thương hiệu nên sản phẩm có phân khúc đa dạng, đáp ứng khả năng chi trả của từng khách hàng. Bên cạnh đó, các bạn đọc có thể tham khảo bảng giá dưới đây để biết thêm chi tiết:
| Van cầu | Kích thước | Giá thành (VNĐ) |
| Thương hiệu FAF | DN15 – DN1200 | 1.000.000 – 1.000.000.000 |
| Thương hiệu Genebre | DN15 – DN250 | 1.800.000 – 70.000.000 |
| Thương hiệu SOY | DN15 – DN400 | 1.500.000 – 100.000.000 |
| Thương hiệu Wonil | DN15 – DN300 | 1.500.000 – 60.000.000 |
| Thương hiệu Ravis | DN15 – DN200 | 500.000 – 30.000.000 |
| Thương hiệu ARV | DN15 – DN300 | 1.200.000 – 50.000.000 |
| … | … | … |
Lưu ý: Bảng giá van cầu trên đây chỉ mang tính chất tham khảo và phụ thuộc vào nhiều yếu tố như VAT, vận chuyển,… Vui lòng liên hệ trực tiếp Hotline Tuấn Hưng Phát Valve để được báo giá chi tiết nhé~

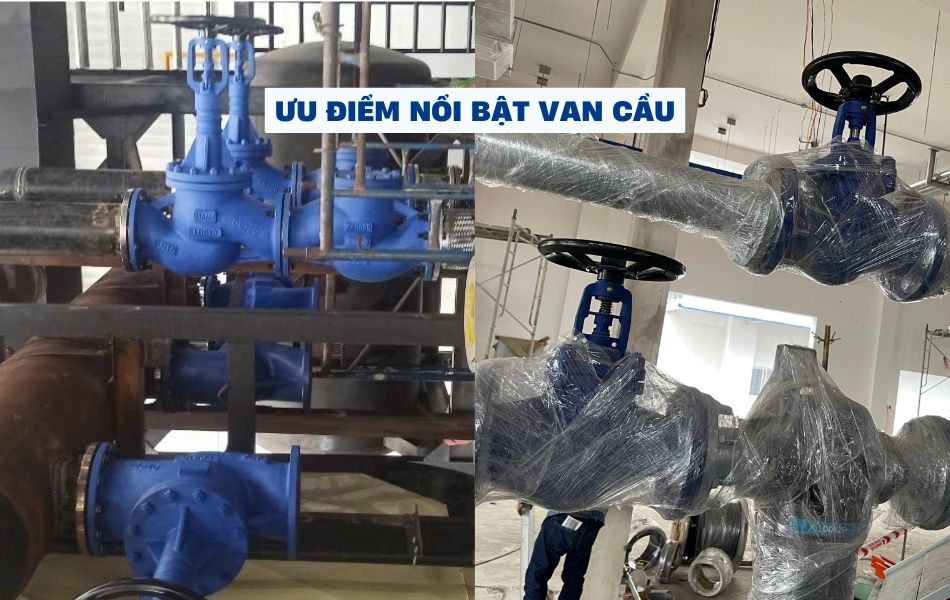

Ưu điểm nổi bật của Globe Valve
Hiện trên thị trường, van cầu đang rất được ưa chuộng và nhận được nhiều đánh giá cao của người sử dụng bởi những tính năng tuyệt vời mang thiết bị đem tới như:
– Globe Valve có khả năng điều tiết và đóng, mở dòng chảy lưu chất linh hoạt và độ chính xác cao, đáp ứng mọi nhu cầu sử dụng.
– Sản phẩm được thiết kế với đa dạng mẫu mã và từ nhiều loại chất liệu khác nhau, phù hợp với từng môi trường sử dụng như nước sạch, nước nóng, hóa chất, dầu khí,…
– Đĩa van hoạt động nâng lên hạ xuống giúp hạn chế tình trạng ăn mòn, khả năng điều tiết chính xác và phù hợp trong môi trường khắc nghiệt.
– Khả năng vận hành nhanh chóng, tiết kiệm thời gian.
– Thiết bị có độ bền cao, phần đĩa van ít hư hỏng, ăn mòn và tiết kiệm chi phí vận hành.
Mua van cầu ở đâu chất lượng, đầy đủ CO-CQ?
Globe Valve là dòng van thông dụng với kích cỡ, kiểu dáng và thiết kế đa dạng, hiện sản phẩm này đang được Tuấn Hưng Phát Valve nhập khẩu chính hãng với đầy đủ giấy tờ chứng nhận về chất lượng, xuất xứ. Đặc biệt, hiện tại kho hàng của chúng tôi luôn có sẵn SLL các mẫu van cầu với đầy đủ mẫu mã, đáp ứng mọi nhu cầu sử dụng của khách hàng.
Tất cả sản phẩm do Tuanhungphatvalve.com đều chuẩn 100% chính hãng và có xuất xứ từ các thương hiệu nổi tiếng như FAF Thổ Nhĩ Kỳ, Genebre Tây Ban Nha, Wonil Hàn Quốc, Ravis Đài Loạn,… Bên cạnh đó, khi mua van cầu tại đây Quý khách luôn nhận được những quyền lợi sau:
– Thiết bị được bảo hành chính hãng từ 12 đến 36 tháng, hỗ trợ đổi trả từ 3 – 7 ngày tùy theo từng đơn vị sản xuất.
– Sản phẩm luôn có đầy đủ CO, CQ, hóa đơn VAT, Catalogue,…
– Mức giá tốt nhất trên thị trường và có nhiều chương trình ưu đãi hấp dẫn cho khách hàng thân thiết, đơn hàng số lượng lớn.
– Đội ngũ tư vấn chuyên gia nhiều năm kinh nghiệm, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp.
– Hỗ trợ lắp đặt, hướng dẫn sử dụng và bảo trì, bảo dưỡng đúng kỹ thuật, đem lại hiệu quả tối ưu.
– Hỗ trợ giao hàng toàn quốc nhanh chóng, cam kết chuẩn tiến độ dự án.
Nếu bạn đang tìm kiếm đơn vị cung cấp van cầu chính hãng với giá thành tốt nhất trên thị trường thì Tuấn Hưng Phát Valve chắc chắn là lựa chọn hoàn hảo. Với hơn 16 năm kinh nghiệm, chúng tôi tự tin đem tới giải pháp chất lượng, tối ưu nhất cho hệ thống, công trình của bạn. Liên hệ trực tiếp tới Hotline 0961.694.858 để đội ngũ tư vấn chuyên gia hỗ trợ kịp thời nhé!
