Van bướm là gì? Van bướm có cấu tạo và hoạt động như thế nào? Các loại van bướm trên thị trường hiện nay? Đây là những câu hỏi đang được nhiều khách hàng quan tâm và thắc mắc để lựa chọn dòng van cánh bướm phù hợp. Vì vậy, bài viết dưới đây của Tuấn Hưng Phát Valve sẽ giải đáp thắc mắc chi tiết, hãy cùng theo dõi ngay nhé!

Van bướm là gì?

Van bướm hay còn gọi là van cánh bướm, sản phẩm có tên tiếng anh là Butterfly Valve và được chuyên dùng để điều tiết hoặc kiểm soát hoạt động đóng mở hệ thống dòng chảy lưu chất trong đường ống. Với phần thân van và đĩa van hoạt động xoay đóng mở tương tự như con bướm nên thiết bị này có tên gọi là van bướm.

Ưu điểm chính của van cánh bướm là kiểu dáng nhỏ gọn, đơn giản và dễ dàng lắp đặt nên thiết bị có thể lắp đặt trong các vị trí hoặc không gian hạn hẹp. Đồng thời, với giá thành phải chăng và rẻ hơn các loại van công nghiệp cùng chức năng nên van bướm hiện đang được sử dụng rộng rãi trên thị trường.

Hiện nay, van cánh bướm được thiết kế với dải kích thước rộng từ DN40 đến DN600 hoặc lớn hơn theo yêu cầu, kết hợp với chất liệu, kiểu kết nối đa dạng. Cho nên, dòng van này được sử dụng rộng rãi trong nhiều hệ thống ứng dụng từ cấp thoát nước, công nghiệp sản xuất đến hệ thống PCCC, HVAC, Chiller,…

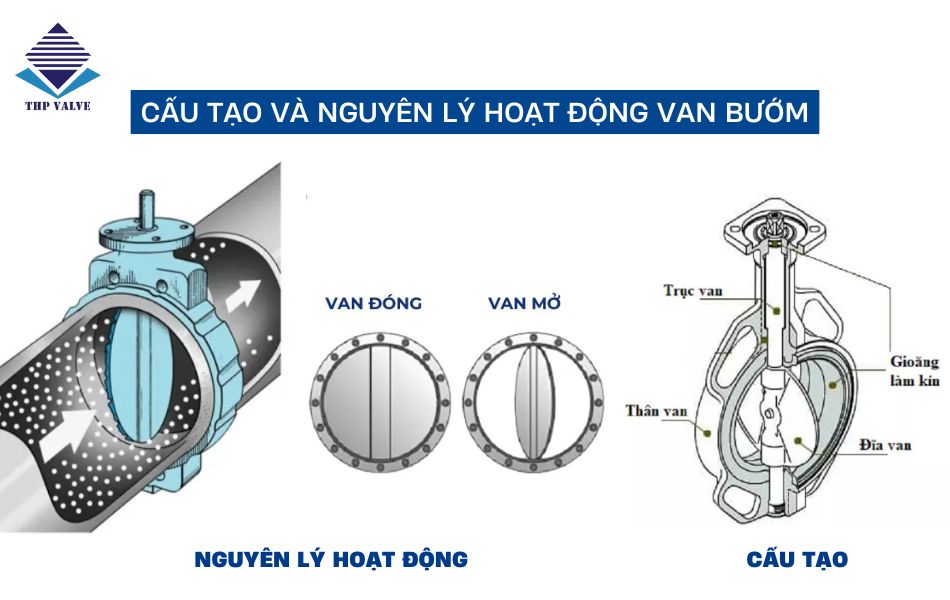

Cấu tạo và nguyên lý hoạt động cơ bản của van bướm

Van cánh bướm có cấu tạo và nguyên lý vận hành cơ bản và tương tự như con bướm, trong đó van bướm được cấu tạo từ 5 bộ phận cơ bản như sau:

• Thân van: Bộ phận này sẽ thực hiện nhiệm vụ kết nối van với hệ thống đường ống và đảm bảo hiệu suất vận hành ổn định. Thân van thường được làm từ gang, thép, inox hoặc nhựa với khả năng chịu áp lực, chống ăn mòn cao.
• Trục van: Là bộ phận liên kết giữa bộ điều khiển và đĩa van để giúp đĩa van xoay theo hướng điều khiển mong muốn. Thông thường, trục van được chế tạo từ thép, inox có khả năng chịu lực tốt.
• Đĩa van: Hay còn gọi là cánh van và thường có dạng hình tròn được thiết kế nằm giữa thân van, tiếp xúc trực tiếp với dòng chảy lưu chất khi đóng hoặc mở. Bộ phận này thực hiện nhiệm vụ đóng mở và điều tiết hoạt động của van.
• Gioăng làm kín: Đây là bộ phận đóng vai trò quan trọng giúp tạo độ kín khít giữa đĩa van, thân van và vị trí kết nối để đem lại hiệu quả vận hành tối đa.
• Bộ điều khiển: Thực hiện nhiệm vụ điều khiển khả năng đóng mở của van và có thể vận hành thủ công bằng tay quay, tay gạt hoặc vận hành tự động bằng điều khiển điện, điều khiển khí nén.

Van cánh bướm có cơ chế hoạt động đơn giản dựa vào lực tác động làm đĩa van xoay sẽ giúp van đóng hoặc mở theo nhu cầu sử dụng. Khi van mở hoàn toàn, đĩa van sẽ nằm song song với hướng dòng chảy và đường ống, ngược loại khi van đóng, đĩa van sẽ nằm vuông góc đường ống. Do đó, van bướm có thể điều tiết ở góc mở 15 đến 75 độ hoặc đóng mở hoàn toàn ở góc 0, 90 độ.

Các loại van bướm phổ biến trên thị trường hiện nay

Hiện trên thị trường, có rất nhiều mẫu van cánh bướm và dựa vào kiểu kết nối, cách vận hành hay chất liệu có thể phân các loại van bướm cụ thể như sau:

Các loại van bướm theo thiết kế

• Van bướm đồng tâm: Dòng van này có thiết kế cơ bản và được ứng dụng rộng rãi với kiểu van đồng tâm giúp dễ dàng lắp đặt, phù hợp trong nhiều hệ thống từ dân dụng đến công nghiệp.
• Van bướm lệch tâm: Loại van này có thiết kế lệch tâm với khả năng chịu áp lực rất tốt và phổ biến với dòng van lệch tâm kép, lệch tâm ba, phù hợp linh hoạt trong nhiều hệ thống công nghiệp nặng.

Các loại van bướm theo kiểu kết nối

• Van bướm wafer: Đây là kiểu kết nối kẹp với giá thành phải chăng và được sử dụng phổ biến nhất hiện nay.
• Van bướm lug: Được thiết kế với các lỗ ren để kết nối bằng bulong giúp ép chặt mặt bích và gia tăng độ kín khít, dễ dàng lắp đặt hay thay thế.
• Van bướm mặt bích: Kiểu kết nối mặt bích thuộc kiểu kết nối chắc chắn nhất với khả năng chống rò rỉ cao và dễ lắp đặt, bảo dưỡng nên chuyên dùng trong hệ thống công suất lớn, áp suất cao.

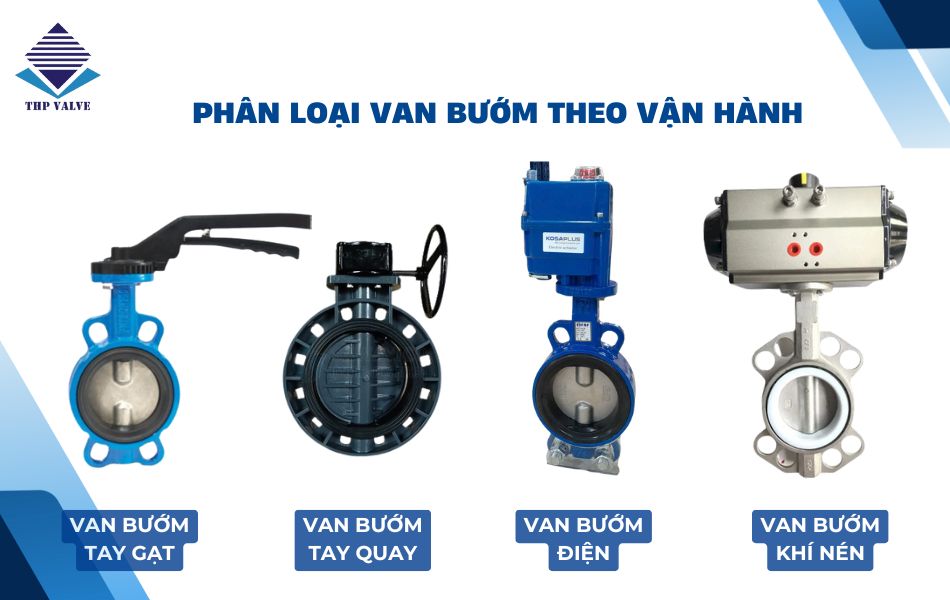

Các loại van bướm theo phương thức vận hành

• Van bướm tay gạt: Kiểu vận hành tay gạt dễ sử dụng và chỉ cần gạt góc 0 đến 90 độ nên phù hợp trong các đường ống nhỏ, hệ thống công suất trung bình.
• Van bướm tay quay: Dòng van này dễ dàng kiểm soát và không tốn nhiều sức lực khi vận hành nên dễ dàng kiểm soát lưu lượng trong hệ thống lớn, công suất cao.
• Van bướm điều khiển điện: Đây là dòng van điều khiển tự động nhờ nguồn điện và có thể kết nối với hệ thống điều khiển trung tâm từ xa thông minh, tối ưu hiệu suất vận hành.
• Van bướm điều khiển khí nén: Thuộc dòng van hoạt động nhờ vào khí nén với tốc độ vận hành nhanh, khả năng kiểm soát chính xác và chuyên dùng trong hệ thống chống cháy nổ, yêu cầu an toàn cao.

Tiêu chuẩn van bướm trên thị trường

Để đảm bảo an toàn kỹ thuật và gia tăng tuổi thọ thiết bị thì tiêu chuẩn van bướm là yếu tố quan trọng và cần tìm hiểu rõ. Dưới đây là một số tiêu chuẩn phổ biến:

• Tiêu chuẩn kết nối như JIS, DIN, BS, ANSI,…
• Tiêu chuẩn chống ăn mòn, chống rò rỉ, thiết kế: ISO, CE, WRAS…
• Tiêu chuẩn bảo vệ, chống bụi, chống nước: IP
• Tiêu chuẩn chứng nhận trong chữa cháy: UL, FM

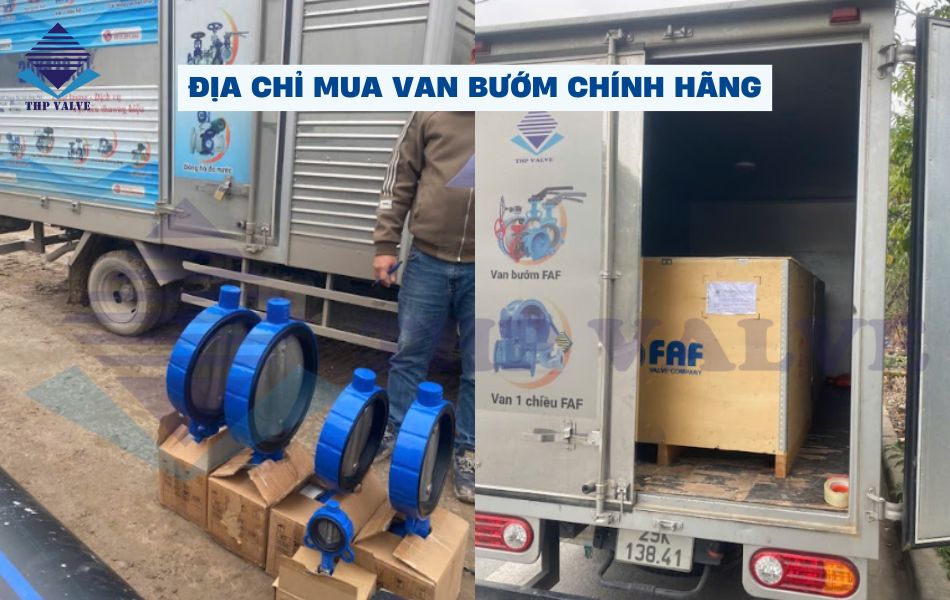

Tuấn Hưng Phát Valve phân phối van bướm chính hãng, giá tốt nhất

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp vật liệu, thiết bị vật tư công nghiệp, Tuấn Hưng Phát Valve hiện là một trong những đơn vị cung cấp van công nghiệp – trong đó có van bướm chất lượng, tốt nhất trên thị trường.

Hiện chúng tôi đang là đơn vị phân phối trực tiếp các thương hiệu van cánh bướm nổi tiếng như FAF Thổ Nhĩ Kỳ, KSB Đức, Wonil Hàn Quốc, Ayvaz Thổ Nhĩ Kỳ,… và đã cung cấp và lắp đặt sản phẩm đạt tiêu chuẩn van bướm trong nhiều dự án cấp thoát nước, sản xuất trên cả nước.

Đặc biệt, tất cả các dòng van cánh bướm do Tuanhungphatvalve.com cung cấp luôn có đầy đủ giấy tờ chứng nhận về chất lượng và xuất xứ, cùng chính sách bảo hành, đổi trả minh bạch. Cùng với đội ngũ nhân viên kinh doanh, kỹ thuật giàu kinh nghiệm sẽ giúp khách hàng dễ dàng và lựa chọn model phù hợp, tối ưu hiệu suất vận hành.

Để đảm bảo an toàn, độ chính xác khi vận hành hệ thống và nhận báo giá van bướm ưu đãi tốt nhất, Quý khách hãy liên hệ ngay tới 0961.694.858 của Tuấn Hưng Phát Valve – Chúng tôi sẽ phục vụ mọi yêu cầu của khách hàng và đem tới sự hài lòng tốt nhất.

Bài viết trên đây đã giải đáp chi tiết về van cánh bướm là gì cũng như cấu tạo, các loại van bướm trên thị trường hiện nay. Đừng quên lựa chọn những địa chỉ mua hàng chính hãng và tham khảo báo giá van bướm chi tiết để lựa chọn sản phẩm chất lượng phù hợp với mức giá ưu đãi nhất nhé!
