Van bi 3 thân

Van bi 3 thân được sản xuất bằng chất liệu inox, với kích thước nhỏ gọn dùng để điều tiết lưu lượng dòng chảy chất lỏng hoặc chất khí trong đường ống. Thiết bị đang được lắp trong các hệ thống cấp nước, thoát nước, xử lý nước thải hay dùng trong nhà máy sản xuất thực phẩm, dược phẩm, nước có ga.

Giới thiệu về van bi 3 thân

Van bi 3 thân hay còn gọi là van bi 3pcs, van bi 3 mảnh là loại van có thiết kế 3 mảnh ghép lại với nhau giúp tăng thêm độ chắc chắn, ổn định trong quá trình vận hành. Đồng thời giúp việc tháo lắp, bảo dưỡng trở lên dễ dàng hơn mà không cần tháo toàn bộ hệ thống đường ống.

Van được sản xuất từ chất liệu inox 304, inox 316, có khả năng chống ăn mòn, chịu được nhiệt, hóa chất và áp suất cao tới 64bar. Các mảnh của van được lắp cố định với nhau bằng bulong và đai ốc giúp thiết bị hoạt động êm ái, không gây ra tiếng ồn hay làm rò rỉ lưu chất ra bên ngoài. Bên trong van bi 3 thân là bi van, làm từ inox, được đục lỗ xuyên tâm và có thể xoay các góc từ 0 đến 90 độ để đóng mở và cho phép dòng chảy đi qua dễ dàng. Có thể điều khiển van bằng tay gạt thủ công hoặc điều khiển bằng động cơ điện, khí nén tự động.

Với cấu tạo đặc biệt, van bi 3 thân được sử dụng trong nhiều lĩnh vực như hệ thống cấp thoát nước, hóa chất, thực phẩm, dược phẩm…Khách hàng quan tâm đến sản phẩm, hãy liên hệ ngay hotline hoặc bình luận bên dưới bài viết để được Tuấn Hưng Phát Valve tư vấn và hỗ trợ nhanh chóng, giúp quý khách lựa chọn được loại van bi 3 thân phù hợp với hệ thống.

Thông số kỹ thuật của van bi 3 thân

Cấu tạo và nguyên lý hoạt động của van bi 3 thân

Cấu tạo của van bi 3 thân

• Thân van bi bao gồm 3 mảnh được lắp ráp chặt chẽ và cố định bằng 4 trục bulong để tạo thành một cấu trúc vững chắc. Thân van bi được sản xuất từ các chất liệu chủ yếu là inox và thép, và có thể kết nối bằng phương pháp ren hoặc hàn.
• Trục van được chế tạo từ chất liệu thép không gỉ hoặc inox, hai loại vật liệu này đảm bảo tính bền và độ bền cao cho việc kết nối và vận hành của van.
• Gioăng làm kín được sử dụng trong van có thể là loại cao su EPDM, PTFE hoặc các loại vật liệu khác tùy thuộc vào yêu cầu vận hành và điều kiện môi trường.
• Bi van được làm bằng inox với hình dạng tròn rỗng, có phần mũ và phần rỗng để lưu chất có thể đi qua một cách hiệu quả và ổn định khi điều khiển van mở hoặc đóng.
• Đối với đầu điều khiển, có nhiều kiểu lựa chọn như kiểu tay gạt, đầu điện và đầu khí nén, giúp điều khiển van một cách hiệu quả và linh hoạt tùy theo ứng dụng cụ thể.

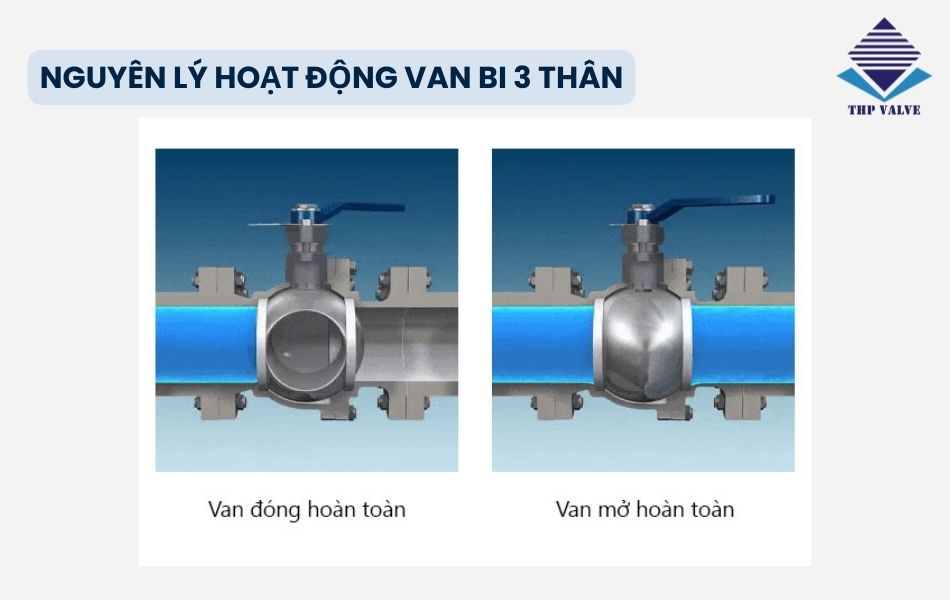

Nguyên lý hoạt động của van bi 3 thân

Nguyên lý hoạt động của van bi 3 thân dựa trên cơ chế xoay bi van bên trong để kiểm soát dòng chảy của lưu chất. Khi ở trạng thái đóng, bi van nằm vuông góc với đường ống, ngăn hoàn toàn lưu chất đi qua. Khi kích hoạt mở van, bi van xoay 90° đưa lỗ xuyên tâm song song với đường ống, giúp lưu chất lưu thông dễ dàng.

Nếu sử dụng tay gạt, người vận hành chỉ cần xoay tay gạt sang trái hoặc phải để mở hoặc đóng van. Với van bi 3 thân điều khiển điện hoặc khí nén, quá trình này diễn ra tự động khi nhận tín hiệu điều khiển. Ngoài ra, van còn có thể điều tiết lưu lượng bằng cách xoay ở góc nhỏ hơn 90°, giúp kiểm soát tốc độ và áp suất dòng chảy theo nhu cầu sử dụng. Khi cần đóng van, bi van sẽ quay ngược lại 90° để đưa van về trạng thái ban đầu.

Các loại van bi 3 thân tại Tuấn Hưng Phát Valve

Van bi 3 thân tay gạt

Van bi 3 thân tay gạt là loại van vận hành thủ công, được sử dụng phổ biến trong nhiều hệ thống sản xuất. Cách thức hoạt động của van rất đơn giản, người vận hành chỉ cần kéo tay gạt sang trái hoặc phải để thực hiện thao tác đóng/mở van một cách nhanh chóng.

Với kiểu vận hành này, van không yêu cầu chuyên môn cao khi sử dụng, đồng thời giúp tiết kiệm chi phí lắp đặt và bảo trì. Nhờ tính tiện lợi và hiệu quả, van bi 3 thân tay gạt phù hợp với nhiều quy mô hệ thống, từ dân dụng đến công nghiệp. Để đảm bảo an toàn và thuận tiện cho người sử dụng, van nên được lắp đặt ở những vị trí dễ tiếp cận, giúp việc vận hành diễn ra trơn tru và hiệu quả hơn.

Van bi 3 thân điều khiển điện

Van bi 3 thân điều khiển điện là sự kết hợp hoàn hảo giữa van bi inox 3 mảnh và bộ điều khiển điện, giúp tối ưu hóa quá trình vận hành tự động trong hệ thống đường ống. Thân van được chế tạo từ inox 304 hoặc inox 316, đảm bảo khả năng chịu áp lực cao, chống ăn mòn và phù hợp với nhiều môi trường làm việc. Thiết kế 3 mảnh thân của van được liên kết chắc chắn bằng bu lông và đai ốc, giúp dễ dàng tháo lắp, bảo trì hoặc thay thế các bộ phận bên trong. Khi kết hợp với bộ điều khiển điện, van hoạt động hoàn toàn tự động dựa trên nguồn điện DC 24V hoặc AC 220V, cho phép điều khiển đóng mở từ xa một cách thuận tiện.

Van bi 3 thân điều khiển điện có kích thước phổ biến từ DN15 – DN50, với hệ thống gioăng PTFE giúp tăng độ kín khít, ngăn ngừa rò rỉ. Dòng van này phù hợp với nhiều ứng dụng khác nhau, đặc biệt trong những khu vực nguy hiểm hoặc khó thao tác thủ công, giúp nâng cao hiệu suất vận hành và đảm bảo an toàn cho hệ thống.

Van bi 3 thân điều khiển khí nén

Van bi 3 thân điều khiển khí nén là dòng van công nghiệp được thiết kế với thân van gồm 3 mảnh kết nối chắc chắn bằng bu lông và đai ốc, giúp tăng cường độ bền và khả năng chịu áp lực. Van hoạt động tự động nhờ bộ truyền động khí nén, giúp quá trình đóng mở diễn ra nhanh chóng, chính xác mà không cần thao tác thủ công.

Được chế tạo từ inox 304 hoặc inox 316, van bi 3 thân khí nén có khả năng chịu nhiệt lên đến 200°C và áp lực cao 1000 WOG, phù hợp với nhiều hệ thống công nghiệp và dân sinh. Van thường được ứng dụng rộng rãi trong các lĩnh vực như xử lý nước, hóa chất, thực phẩm, dược phẩm, dầu ăn và nước thải. Thiết bị đóng mở nhanh, vận hành tự động, độ bền cao và giá thành hợp lý, van bi 3 thân điều khiển khí nén trở thành sự lựa chọn tối ưu cho nhiều doanh nghiệp tại Việt Nam.

Van bi 3 thân nối hàn

Van bi 3 thân nối hàn là loại van bi có cấu tạo gồm 3 mảnh ghép lại với nhau, mang lại độ bền cao hơn so với kiểu van 2 mảnh thông thường. Van được chế tạo chủ yếu từ inox, giúp tăng độ cứng cáp và khả năng chống ăn mòn trong môi trường oxy hóa cao. Với kiểu kết nối hàn, van được gắn trực tiếp vào đường ống, giúp tăng độ kín khít và độ bền, phù hợp với các hệ thống có áp lực cao và môi trường làm việc khắc nghiệt. Để tránh nhiệt độ cao trong quá trình hàn làm ảnh hưởng đến lớp gioăng Teflon bên trong van, cần tháo rời các bộ phận trước khi tiến hành hàn.

Van bi 3 thân nối ren

Van bi 3 thân nối ren thường được làm từ inox 304 hoặc inox 316, mang lại khả năng chịu ăn mòn cao và độ bền vượt trội. Với thiết kế ba mảnh ghép chắc chắn bằng bu lông và đai ốc, loại van này có thể chịu áp suất lớn và hoạt động hiệu quả trong nhiều môi trường khác nhau như nước, dầu, khí nén, hóa chất nhẹ và thực phẩm. Đặc biệt, van có thể được vận hành thủ công bằng tay gạt hoặc kết hợp với bộ điều khiển tự động bằng điện hoặc khí nén để tăng tính linh hoạt trong sử dụng. Nhờ vào những ưu điểm vượt trội về độ bền, dễ lắp đặt và bảo trì, van bi 3 thân nối ren được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý hóa chất, thực phẩm, dược phẩm và nhiều lĩnh vực công nghiệp khác.

Những ưu điểm nổi bật của van bi 3 thân

• Dùng được cho môi trường nhiệt độ cao, áp suất cao. Đặc biệt, lắp van cho hệ thống khí nén giúp hệ thống đạt độ an toàn cao hơn. Hạn chế tối đa tình trạng cháy nổ.
• Van chịu được áp lực lớn, áp suất 60 bar là áp lực lớn nhất thường thấy ở van.
• Lưu lượng chất lỏng hay chất khí di chuyển qua van không bị ảnh hưởng, vì bi van không gây ảnh hưởng dòng chảy. Không để tình trạng giảm áp hay sụt áp diễn ra trên hệ thống.
• Làm hoàn toàn bằng chất liệu inox nên van phù hợp sử dụng trong nhiều môi trường như nước sạch, nước thải, khí nén.
• Kích thước đa dạng, tương đối nhỏ gọn, thích hợp lắp đặt và làm việc trong không gian hẹp.

Ứng dụng của van bi 3 thân trong công nghiệp

Van bi 3 thân (van bi 3PC) với thiết kế chắc chắn, dễ bảo trì và khả năng chịu áp lực cao, được sử dụng rộng rãi trong nhiều ngành công nghiệp. Dưới đây là một số ứng dụng phổ biến:

• Ngành cấp thoát nước, hệ thống đường ống dẫn nước sạch, nước thải công nghiệp, trạm xử lý nước và hệ thống thủy lợi.
• Hệ thống dẫn dầu, khí gas, dung môi, axit và kiềm, các nhà máy lọc dầu, hóa chất
• Hệ thống sản xuất sữa, bia, rượu, nước giải khát, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.
• Ứng dụng trong các dây chuyền sản xuất thuốc, hóa chất y tế, giúp kiểm soát và điều tiết dòng chảy của các dung dịch y dược.
• Các hệ thống lọc nước, xử lý nước thải công nghiệp, nước thải sinh hoạt.
• Ngành năng lượng và sản xuất điện tại các nhà máy điện than, điện gió, điện hạt nhân, giúp điều chỉnh dòng chảy của nước và hơi nóng trong hệ thống.
• Hệ thống làm mát, truyền tải nhiệt, hệ thống HVAC.
• Dùng trong các máy móc sản xuất tự động, đảm bảo kiểm soát dòng chảy chính xác.

Tuấn Hưng Phát Valve – Địa chỉ cung cấp van bi 3 thân uy tín

Tuấn Hưng Phát Valve là đơn vị hàng đầu trong lĩnh vực cung cấp các loại van công nghiệp tại Việt Nam, đặc biệt là van bi 3 thân chất lượng cao. Với hơn 15 năm kinh nghiệm, chúng tôi tự hào là đối tác tin cậy của nhiều doanh nghiệp trong các ngành công nghiệp như cấp thoát nước, thực phẩm, hóa chất, dầu khí và nhiều lĩnh vực khác.

Hiện nay chúng tôi đang có sẵn nhiều loại van bi 3 thân tại kho với kích thước từ DN15 đến DN300, các thương hiệu khác nhau như Wonil, FAF, KVS…được nhập khẩu chính hãng từ các nước lớn như Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ, G7. Cam kết hàng chính hãng, nguồn gốc xuất xứ rõ ràng, chất lượng vượt trội và có giá thành cạnh tranh cao.

Ngoài ra với đội ngũ kỹ thuật viên chuyên nghiệp, luôn sẵn sàng và tư vấn hỗ trợ quý khách hàng để đưa ra giải pháp tối ưu, phù hợp với hệ thống và tiết kiệm chi phí. Nếu bạn đang tìm kiếm van bi 3 thân bền bỉ, chất lượng cao với chế độ bảo hành tốt nhất, hãy liên hệ ngay với Tuấn Hưng Phát Valve để nhận tư vấn và báo giá nhanh chóng. Chúng tôi cam kết mang đến sản phẩm tốt nhất, dịch vụ chuyên nghiệp nhất nhằm đáp ứng mọi nhu cầu của khách hàng!
