Van bi ba ngã

Van bi ba ngã là thiết bị quan trọng dùng trong các hệ thống công nghiệp nhằm điều tiết, kiểm soát và theo dõi lưu lượng dòng chảy trong hệ thống. Thiết bị được lắp đặt trong nhiều hệ thống sản xuất thực phẩm, dược phẩm, nước ngọt. Tại Tuấn Hưng Phát Valve đang có sẵn số lượng lớn các loại van bi ba ngã từ các thương hiệu Wonil, FAF, KVS hàng chính hãng, chất lượng cao.

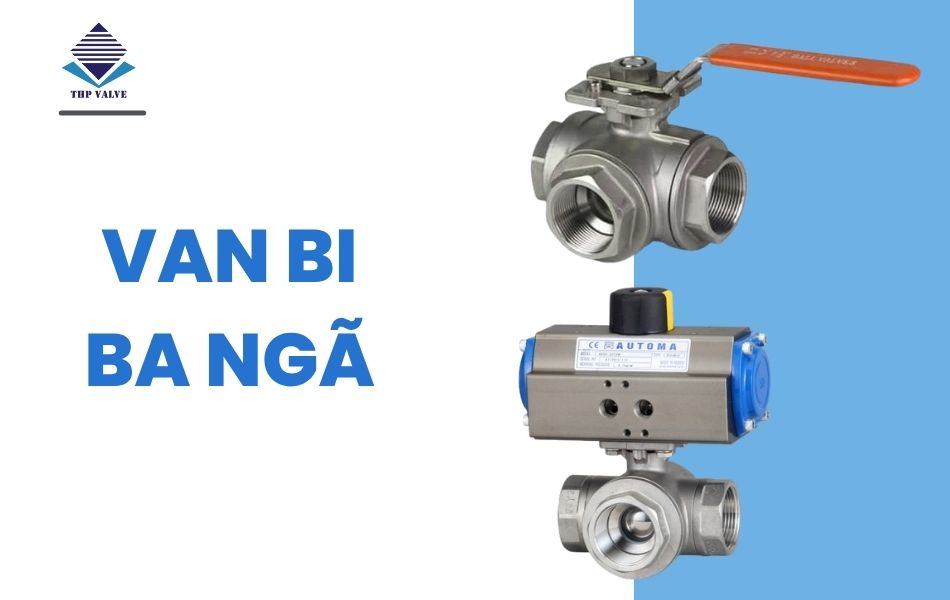

Giới thiệu về van bi ba ngã

Van bi ba ngã là thiết bị quan trọng trong hệ thống đường ống, giúp kiểm soát và điều chỉnh dòng chảy của chất lỏng hoặc khí theo nhiều hướng khác nhau. Cấu tạo của van gồm một quả bóng có lỗ rỗng bên trong thân van, cho phép dòng chảy được phân nhánh hoặc kết hợp tùy vào vị trí xoay của quả bóng.

Với thiết kế ba lỗ, van có thể chuyển hướng dòng chảy linh hoạt, giúp tối ưu hóa việc phân phối lưu chất trong hệ thống. Hoạt động của van rất đơn giản, chỉ cần xoay tay gạt hoặc tay quay, các lỗ trên quả bóng sẽ thẳng hàng với các ống dẫn, cho phép dòng chảy đi qua hoặc chặn lại theo nhu cầu sử dụng. Nhờ tính đa năng và tiện lợi, van bi ba ngã được ứng dụng rộng rãi trong các ngành công nghiệp như xử lý nước, hóa chất, thực phẩm, gas và dầu khí.

Cấu tạo của van bi ba ngã

Van bi ba ngã có thiết kế đặc biệt với ba cổng (3 ngã), cho phép kiểm soát dòng chảy theo nhiều hướng khác nhau. Cấu tạo chính của van bao gồm các bộ phận sau:

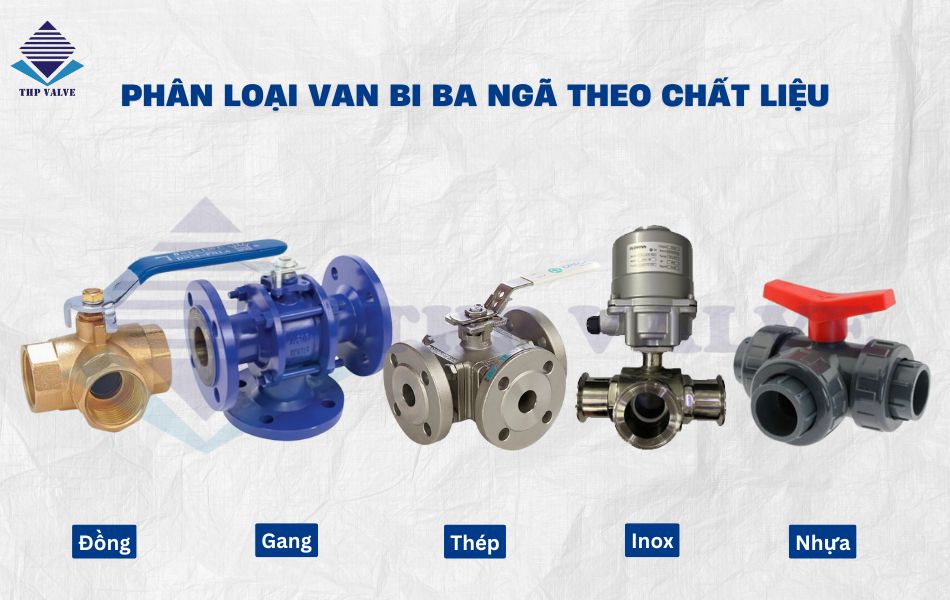

• Thân van: Được làm từ nhiều chất liệu như inox 304, inox 316, gang, đồng, nhựa PVC, uPVC…Chịu được áp lực cao, chống ăn mòn, thích hợp với nhiều môi trường làm việc khác nhau.
• Trục van: Kết nối với bộ điều khiển hoặc tay gạt, giúp quay bi van để đóng/mở hoặc chuyển hướng dòng chảy. Thường làm bằng inox hoặc hợp kim có độ bền cao.
• Bi van: Là bộ phận quan trọng nằm bên trong van, có lỗ khoan theo dạng chữ T hoặc L, giúp kiểm soát dòng chảy. Được làm từ inox, đồng hoặc nhựa, có độ bền cao, chống mài mòn.
• Gioăng làm kín: Được làm từ PTFE, EPDM hoặc cao su NBR, giúp đảm bảo độ kín, tránh rò rỉ lưu chất.
• Bộ phận điều khiển: Có thể là tay gạt, điều khiển điện, khí nén. Chúng đều thực hiện nhiệm vụ điều chỉnh hướng dòng chảy.

Nguyên lý hoạt động của van bi ba ngã

Van bi ba ngã có thiết kế van bi gồm 2 kiểu là chữ L và chữ T. Với mỗi loại sẽ có cách thức hoạt động khác nhau và phù hợp với từng yêu cầu của hệ thống. Cụ thể như sau:

Van bi ba ngã chữ L

Van 3 ngã chữ L hay còn gọi là van chuyển hướng, hoạt động bằng cách xoay tay cầm hoặc bộ truyền động 90 độ (một phần tư vòng quay), giúp chuyển dòng chảy từ cổng này sang cổng kia. Ở trạng thái này, van được gọi là van hai vị trí.

Khi tay cầm có thể xoay thêm 90 độ, tổng cộng 180 độ (một nửa vòng quay), van có thể chặn hoàn toàn dòng chảy, lúc này được gọi là van ba vị trí.

Nếu không bị giới hạn bởi các chốt dừng trên thân van, van bi chữ L có thể xoay đến 270 độ (ba phần tư vòng quay) hoặc thậm chí 360 độ (một vòng quay hoàn chỉnh). Điều này giúp van có thể đóng ở hai vị trí khác nhau, mang lại sự linh hoạt cao trong việc điều hướng dòng chảy.

Van bi ba ngã chữ T

Van bi ba ngã chữ T hoạt động dựa trên nguyên lý điều hướng dòng chảy linh hoạt, có thể trộn hoặc phân phối lưu chất giữa ba cổng kết nối. Khi ở trạng thái mở hoàn toàn, cả ba cổng của van đều có thể cho phép dòng chảy đi qua, giúp kết hợp hoặc chia dòng chất lỏng/khí trong hệ thống.

Khi hoạt động như một van trộn, van cho phép dòng chảy từ hai đầu vào hợp nhất lại và thoát ra cổng còn lại. Ngược lại, van cũng có thể chia dòng chảy thành hai hướng ngược nhau, giúp phân phối lưu chất đến hai đường ống khác nhau.

Ngoài chức năng trộn, van bi ba ngã chữ T cũng có thể hoạt động như một van chuyển hướng. Bằng cách xoay tay gạt hoặc bộ truyền động một phần tư vòng (90 độ), người vận hành có thể thay đổi hướng dòng chảy, dẫn lưu chất từ một cổng sang hai cổng còn lại hoặc chỉ cho phép chảy qua hai cổng bất kỳ. Tuy nhiên, van chữ T không thể đảm bảo khả năng đóng kín hoàn toàn như van chữ L, nhưng vẫn có thể giới hạn dòng chảy theo nhu cầu sử dụng.

Đối với van bi chữ T lắp thẳng đứng, cổng chính luôn mở và việc chuyển hướng dòng chảy chỉ có thể thực hiện bằng cách xoay tay cầm 90 độ. Nếu xoay 180 độ, hướng dòng chảy vẫn không thay đổi. Nhờ tính linh hoạt trong điều hướng lưu chất, van bi ba ngã chữ T được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý hóa chất và các ngành công nghiệp tự động hóa.

Tổng hợp các loại van bi ba ngã phổ biến hiện nay

Van bi ba ngã inox

Van bi ba ngã inox được chế tạo từ chất liệu inox không gỉ 304, 316, giúp tăng khả năng chịu ăn mòn và làm việc hiệu quả trong nhiều môi trường khác nhau. Với thiết kế gồm ba cổng kết nối, van cho phép dòng chảy đi qua và dễ dàng thực hiện chức năng chuyển hướng, trộn lẫn hoặc phân chia dòng lưu chất.

Với tính linh hoạt cao, van bi ba ngã inox được sử dụng rộng rãi trong các hệ thống cần trộn lẫn lưu chất hoặc đổi hướng dòng chảy theo yêu cầu. Nhờ khả năng chịu nhiệt, chống ăn mòn và độ bền cao, van được ứng dụng phổ biến trong ngành công nghiệp hóa chất, thực phẩm, xử lý nước, dầu khí và nhiều lĩnh vực khác.

Van bi nhựa ba ngã

Van bi nhựa ba ngã được chế tạo từ các chất liệu nhựa tổng hợp như PVC, uPVC, cPVC, giúp tăng khả năng chống ăn mòn và chịu được các môi trường lưu chất như nước, không khí, hóa chất. Nhờ đặc tính bền bỉ và nhẹ, loại van này được sử dụng rộng rãi trong các hệ thống xử lý nước, bể bơi, hóa chất và các ngành công nghiệp có môi trường ăn mòn cao.

Thiết kế của van bi nhựa ba ngã bao gồm một quả cầu bi có lỗ khoét theo dạng chữ T hoặc chữ L, cho phép dòng chảy hoạt động linh hoạt theo hai cách khác nhau: phân chia, trộn hoặc chuyển hướng dòng lưu chất. Van có thể vận hành bằng tay gạt hoặc kết hợp với bộ điều khiển tự động để nâng cao hiệu suất vận hành.

Với kích thước đa dạng từ DN15 – DN200, van bi nhựa ba ngã thường được kết nối bằng rắc co, giúp việc lắp đặt và bảo trì trở nên dễ dàng. Đây là lựa chọn tối ưu cho các hệ thống yêu cầu độ bền cao, khả năng chống ăn mòn tốt và hiệu quả vận hành ổn định.

Van bi ba ngã vi sinh

Van bi ba ngã vi sinh được chế tạo hoàn toàn từ inox vi sinh 304, 316L, đảm bảo độ sạch cao, đáp ứng các tiêu chuẩn khắt khe trong ngành thực phẩm, dược phẩm, y tế và hóa chất. Với thiết kế đặc biệt, van có khả năng kiểm soát dòng chảy một cách linh hoạt thông qua ba cổng kết nối, giúp phân chia, trộn hoặc chuyển hướng lưu chất theo yêu cầu.

Van bi ba ngã vi sinh có thể vận hành bằng tay hoặc kết hợp với bộ điều khiển khí nén, cho phép đóng/mở tự động với tốc độ nhanh, giúp tối ưu hóa quy trình sản xuất và vận hành máy móc. Nhờ thời gian đóng mở nhanh, van phù hợp với các hệ thống yêu cầu hoạt động liên tục, đảm bảo hiệu suất cao và giảm thiểu sự can thiệp của con người.

Với chất liệu cao cấp, thiết kế tối ưu và khả năng vận hành linh hoạt, van bi ba ngã vi sinh là lựa chọn lý tưởng cho các hệ thống yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt, đảm bảo an toàn và hiệu quả trong quá trình sử dụng.

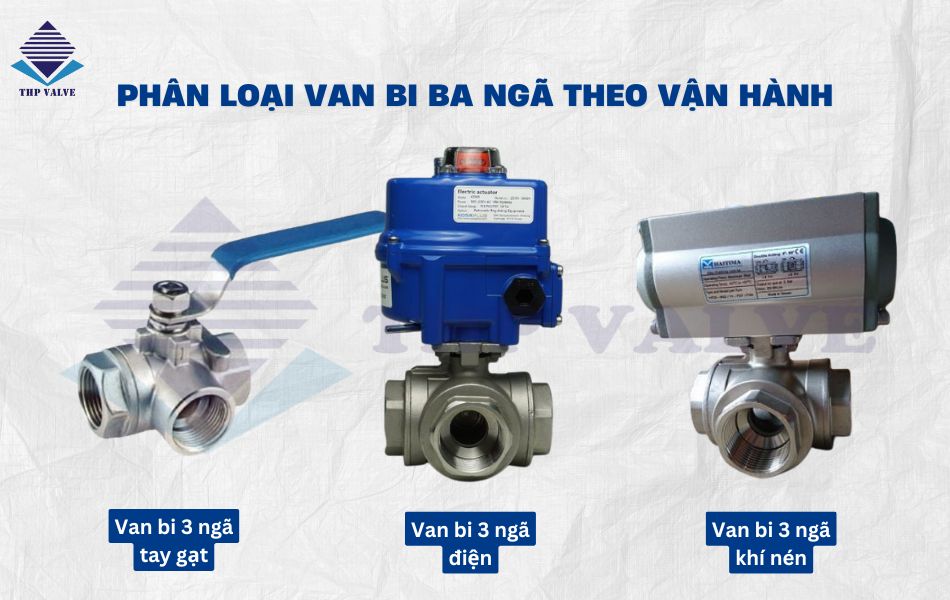

Van bi ba ngã điều khiển điện

Van bi ba ngã điều khiển điện, hay còn gọi là van 3 ngã điện, là thiết bị công nghiệp hiện đại giúp điều chỉnh và chuyển hướng dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống một cách tự động. Thay vì vận hành thủ công, loại van này sử dụng bộ truyền động điện để đóng/mở và điều khiển hướng dòng chảy giữa ba cửa khác nhau, giúp tối ưu hóa quá trình vận hành.

Loại van này đặc biệt hữu ích trong các hệ thống trộn, phân chia hoặc chuyển hướng dòng lưu chất. Nhờ khả năng tự động hóa cao, van bi ba ngã điều khiển điện giúp giảm bớt sự phức tạp của hệ thống đường ống, tiết kiệm chi phí lắp đặt và bảo trì, đồng thời nâng cao hiệu suất hoạt động.

Với thiết kế thông minh, van được ứng dụng rộng rãi trong nhiều lĩnh vực như xử lý nước, hóa chất, thực phẩm, dược phẩm, dầu khí, năng lượng, và nhiều ngành công nghiệp khác. Việc sử dụng van bi ba ngã điều khiển bằng điện không chỉ giúp tăng cường tính chính xác trong kiểm soát dòng chảy mà còn góp phần nâng cao mức độ tự động hóa cho hệ thống vận hành.

Van bi ba ngã điều khiển khí nén

Van bi ba ngã điều khiển khí nén là thiết bị được sử dụng rộng rãi trong các hệ thống tự động hóa nhờ khả năng đóng mở nhanh và hoạt động ổn định. Van được vận hành bằng bộ truyền động khí nén, với hai tùy chọn tác động đơn hoặc tác động kép.

Van hoạt động theo nguyên lý xoay một góc 90 độ, giúp điều chỉnh dòng chảy một cách linh hoạt. Với thiết kế ba cửa, dòng chảy có thể chuyển hướng từ cổng này sang cổng khác hoặc mở thông cả ba cổng, tùy theo nhu cầu sử dụng.

So với van bi điều khiển điện, van bi ba ngã điều khiển khí nén có ưu điểm vượt trội như tốc độ đóng mở nhanh 1 – 2 giây, giá thành rẻ hơn, an toàn hơn trong môi trường ẩm ướt hoặc những hệ thống yêu cầu mức độ an toàn cao. Đây là lựa chọn lý tưởng cho các ngành công nghiệp như xử lý nước, hóa chất, thực phẩm, dược phẩm, dầu khí và năng lượng.

Van bi ba ngã tay gạt

Van bi ba ngã tay gạt là dòng van được thiết kế với cấu trúc bi tròn có lỗ xuyên tâm, cho phép điều chỉnh hướng dòng chảy một cách linh hoạt. Bi van được đặt giữa hai vòng làm kín, kết hợp với tay gạt phía trên giúp thao tác đóng/mở nhanh chóng và dễ dàng.

Nhờ thiết kế đặc biệt, van có độ trơn cao, lực ma sát thấp, giúp giảm hao mòn và kéo dài tuổi thọ. Một ưu điểm quan trọng của van bi ba ngã tay gạt là khả năng đóng/mở nhanh chóng, đồng thời độ cản trở dòng chảy nhỏ, hạn chế tối đa hiện tượng sụt áp và tạo xoáy khi lưu chất đi qua.

Tuy nhiên, van bi ba ngã tay gạt thường không được sử dụng để điều tiết dòng chảy do khi ở vị trí điều chỉnh, bi van tiếp xúc trực tiếp với lưu chất, dẫn đến mài mòn nhanh hơn so với trạng thái đóng/mở hoàn toàn. Với các ưu điểm về độ bền, hiệu suất và thao tác dễ dàng, loại van này được ứng dụng phổ biến trong các hệ thống cấp thoát nước, khí nén, hóa chất, thực phẩm, dược phẩm và nhiều lĩnh vực công nghiệp khác.

Van bi ba ngã nối ren

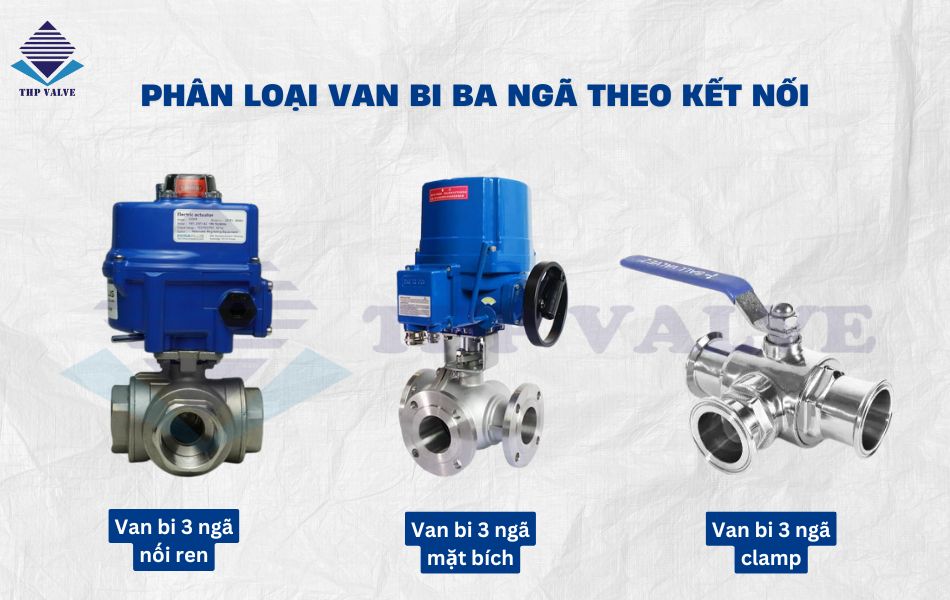

Van bi ba ngã nối ren là dòng van được thiết kế với kiểu kết nối ren trong hoặc ren ngoài, giúp việc lắp đặt và tháo rời trở nên nhanh chóng, đơn giản, phù hợp với nhiều hệ thống đường ống. Van được chế tạo từ các chất liệu bền bỉ như inox 304, inox 316, đồng hoặc nhựa PVC, đảm bảo khả năng chịu ăn mòn, chịu áp lực tốt và thích hợp sử dụng trong nhiều môi trường khác nhau.

Với thiết kế ba ngã, van có thể trộn, phân chia hoặc chuyển hướng dòng chảy, giúp tối ưu hóa quá trình vận hành trong các hệ thống cấp thoát nước, khí nén, hóa chất, thực phẩm, dược phẩm, dầu khí và HVAC.

Van bi ba ngã mặt bích

Van bi ba ngã mặt bích là dòng van được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp nhờ thiết kế chắc chắn, bền bỉ và khả năng điều hướng dòng chảy linh hoạt. Van thường được chế tạo từ các chất liệu cao cấp như inox 304, inox 316, gang hoặc thép giúp chống ăn mòn, chịu nhiệt và áp suất cao, phù hợp với nhiều môi trường khác nhau như nước, khí nén, dầu, hóa chất và hơi nóng.

Ưu điểm nổi bật của van bi ba ngã mặt bích là độ kín cao, hạn chế rò rỉ lưu chất, đồng thời kết nối mặt bích chắc chắn, giúp chịu áp lực và rung động mạnh trong quá trình vận hành. Ngoài ra, van có thể được điều khiển bằng tay gạt, bộ điều khiển điện hoặc khí nén, giúp tăng mức độ tự động hóa và linh hoạt trong quá trình vận hành. Với những ưu điểm vượt trội này, van bi ba ngã mặt bích là lựa chọn lý tưởng cho các hệ thống yêu cầu hiệu suất cao, an toàn và bền bỉ.

Ưu, nhược điểm của van bi ba ngã

Ưu điểm của van bi ba ngã

Khi lắp đặt cho vị trí cần chuyển hướng dòng chảy, cần phân chia dòng chảy thì quá trình hoạt động sẽ đơn giản và dễ dàng hơn nhiều.Nhờ thiết kế độc nhất, van có các ưu điểm vượt trội như sau:

• Gỡ được rắc rối khi hệ thống đang lắp quá nhiều đường ống. Giúp tiết kiệm nhiều chi phí cho vật tư và vật liệu đường ống.
• Đa dạng về các chất liệu sản xuất van, hỗ trợ dùng cho nhiều môi trường lưu chất khác nhau.
• Kiểu điều khiển có thể bằng cơ năng, bằng điện hoặc khí nén. Nếu lắp thêm bộ điều chỉnh tín hiệu có thể điều tiết dòng chảy theo khối lượng yêu cầu.
• Chi phí đầu tư không cao.
• Được sản xuất bởi nhiều thương hiệu uy tín trên thế giới.
• Độ bền cao, tuổi thọ sử dụng van lâu dài.

Nhược điểm của van bi ba ngã

• Đối với van bi ba ngã chữ T, khi sử dụng để điều hướng dòng chảy, vẫn có thể xảy ra rò rỉ nhẹ giữa các cổng.
• Không phù hợp cho các hệ thống có áp suất cực cao, do khả năng chịu áp lực của van có giới hạn so với các loại van công nghiệp khác như van cầu hoặc van cổng.
• Van có cấu tạo phức tạp và giá thành cao hơn loại van bi khác cùng kích thước, chất liệu.
• Nếu sử dụng van bi trong môi trường chất lỏng đặc, bẩn cần vệ sinh định kỳ để tránh tắc nghẽn, hư hỏng van.

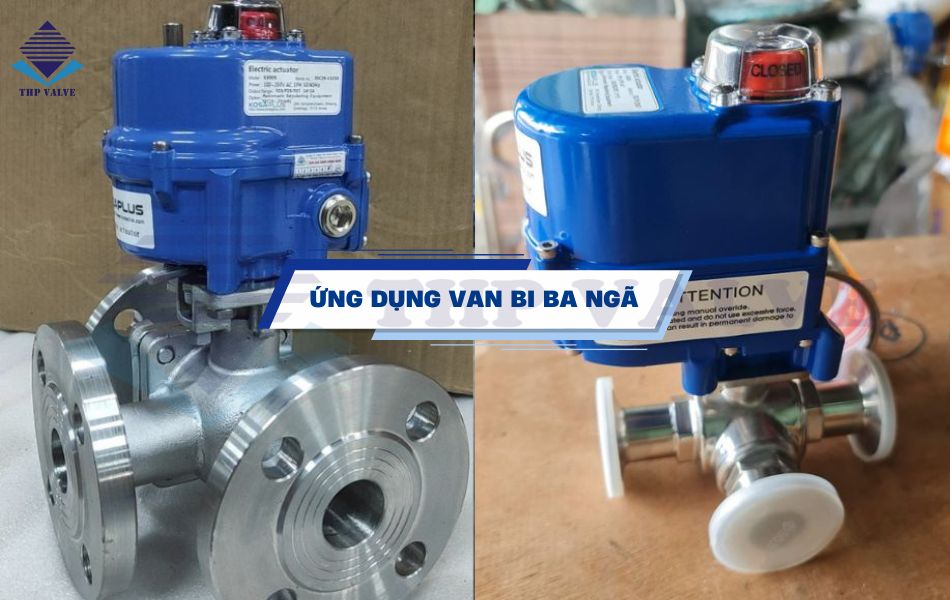

Hệ thống lắp đặt van bi ba ngã

Hệ thống lắp đặt van bi ba ngã đóng vai trò quan trọng trong nhiều ngành công nghiệp nhờ khả năng kiểm soát và điều hướng dòng chảy hiệu quả.

• Trong hệ thống HVAC, van giúp trộn dòng nước nóng và nước lạnh để duy trì nhiệt độ ổn định, đảm bảo hiệu suất sưởi ấm và làm mát cho các khu vực khác nhau trong tòa nhà.
• Hệ thống nước nóng và nước lạnh, van bi ba ngã được sử dụng để kết hợp và điều chỉnh lưu lượng, giúp cung cấp nguồn nước cân bằng và ổn định trong các ứng dụng dân dụng, thương mại và công nghiệp.
• Hệ thống xử lý nước thải, hệ thống lắp đặt van bi ba ngã cho phép chuyển hướng dòng chảy giữa các giai đoạn xử lý khác nhau, giúp ngăn ngừa ô nhiễm và tối ưu hóa hiệu quả vận hành.
• Ngành thực phẩm và đồ uống, van bi ba ngã hỗ trợ kiểm soát lưu chất và khí trong từng giai đoạn sản xuất, đảm bảo quá trình chế biến diễn ra trơn tru.
• Ngành hóa chất và dược phẩm, van giúp trộn và kiểm soát tỷ lệ hóa chất, đảm bảo chất lượng sản phẩm theo đúng tiêu chuẩn.

Hướng dẫn bảo trì và lắp đặt van bi ba ngã đúng kỹ thuật

Dưới đây là một số lưu ý khi lắp đặt van bi ba ngã:

• Chọn loại van bi ba ngã với chất liệu phù hợp cho môi trường làm việc.
• Lựa chọn kích cỡ và kiểu lắp đặt van bi ba ngã phù hợp với hệ thống.
• Đối với van bi 3 ngã có ren, kết nối với các hệ thống sử dụng ren; đối với hệ thống mặt bích, sử dụng bulong để kết nối và siết chặt.
• Nếu van bi 3 ngã được điều khiển bằng khí nén, kết nối với nguồn cung cấp khí nén qua ống dẫn. Nếu van được điều khiển bằng điện, kết nối với nguồn điện 24V, 220V hoặc nguồn điện phù hợp.
• Trước khi đưa van bi ba ngã vào hoạt động, hãy kiểm tra kỹ và đảm bảo van hoạt động ổn định. Nếu phát hiện hư hỏng, hãy tháo rời và lắp đặt lại van.
• Về bảo trì và bảo dưỡng, nên kiểm tra van bi 3 ngã định kỳ hàng 2-3 tháng, đảm bảo van hoạt động đúng cách và tháo ra để làm sạch. Nếu phát hiện bất kỳ hư hỏng nào, hãy thay thế các bộ phận hoặc thay thế toàn bộ van bi 3 ngã bằng một sản phẩm mới.

Mua van bi ba ngã chất lượng tại Tuấn Hưng Phát Valve

Tuấn Hưng Phát Valve là đơn vị cung cấp van bi ba ngã chính hãng, đa dạng về kiểu loại, kích cỡ và xuất xứ, đáp ứng nhu cầu sử dụng trong nhiều hệ thống công nghiệp khác nhau. Chúng tôi nhập khẩu trực tiếp từ các thương hiệu uy tín đến từ Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản và Châu Âu, đảm bảo chất lượng cao, độ bền tốt và khả năng vận hành ổn định. Các sản phẩm đều có đầy đủ giấy tờ CO, CQ, cùng chế độ bảo hành 12 tháng, giúp khách hàng yên tâm khi sử dụng.

Van bi ba ngã tại Tuấn Hưng Phát Valve được thiết kế linh hoạt, có thể điều hướng, phân chia hoặc trộn dòng chảy hiệu quả, phù hợp với nhiều lĩnh vực như HVAC, xử lý nước, thực phẩm, hóa chất, dược phẩm và dầu khí. Mỗi loại van sẽ có mức giá thành khác nhau tùy thuộc vào thông số kỹ thuật, chất liệu và xuất xứ, đảm bảo đáp ứng đa dạng yêu cầu của khách hàng.

Nếu quý khách quan tâm đến van bi ba ngã, hãy liên hệ ngay với Tuấn Hưng Phát Valve để được tư vấn miễn phí và nhận báo giá nhanh chóng. Chúng tôi cam kết mang đến những sản phẩm chất lượng cùng dịch vụ hỗ trợ tận tâm, giúp khách hàng lựa chọn được giải pháp phù hợp nhất cho hệ thống của mình.
