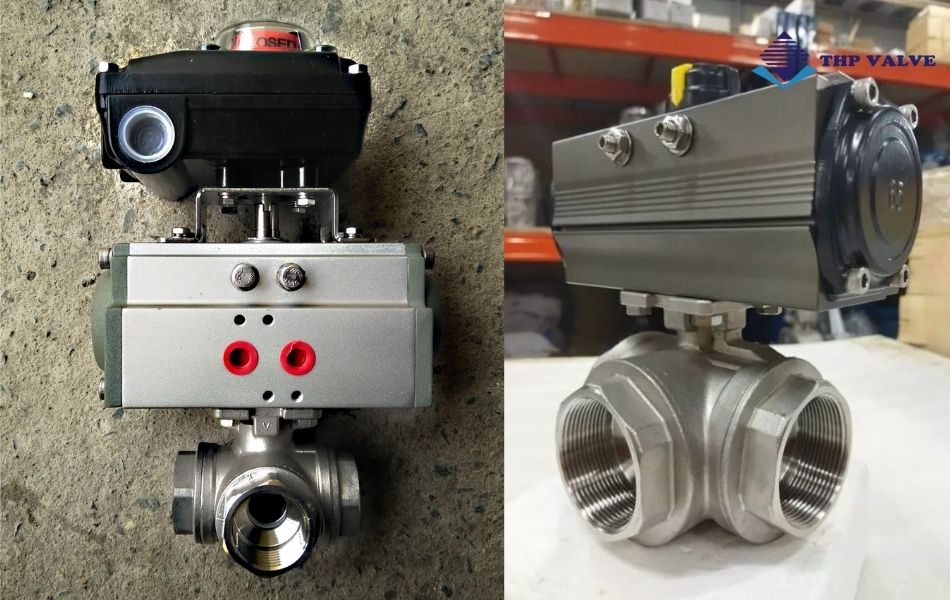

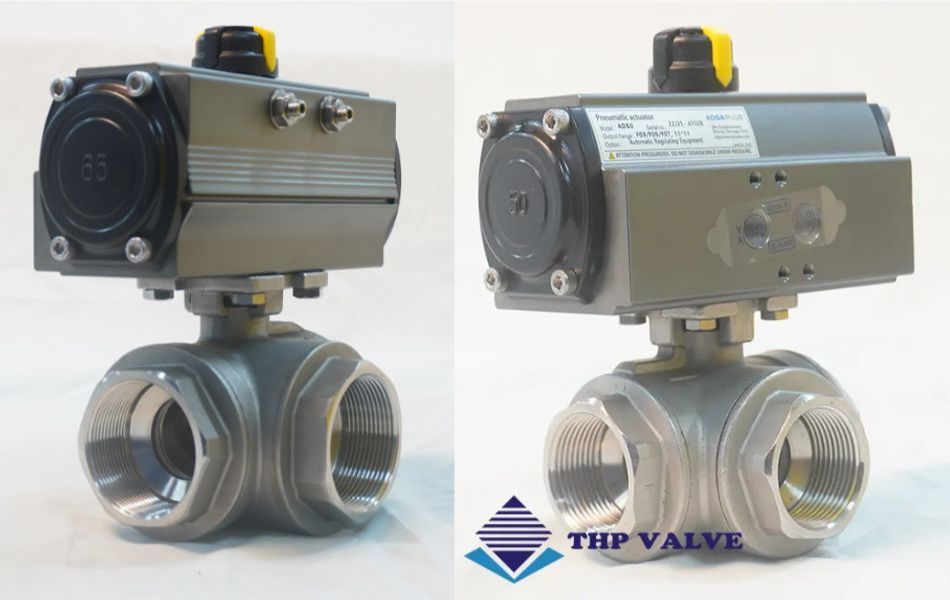

Van bi 3 ngã điều khiển khí nén

Giới thiệu về van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén là loại van công nghiệp có cấu tạo gồm thân van bi dạng 3 ngã kết hợp với bộ điều khiển khí nén nhằm thực hiện nhiệm vụ đóng mở van để điều tiết và kiểm soát lưu lượng dòng chảy trong hệ thống. Với thiết kế van dạng 3 ngã cho phép lưu chất chuyển từ cửa này sang cửa khác theo dạng chữ L hoặc chữ T giúp thuận tiện trong quá trình sản xuất.

Đặc điểm nổi bật của van bi 3 ngã điều khiển khí nén là khả năng làm kín hệ thống với gioăng làm kín chế tạo từ cao su ptfe, epdm, teflon..,giúp ngăn ngừa rò rỉ lưu chất ra bên ngoài, đảm bảo an toàn cho hệ thống. Ngoài ra thiết bị có thời gian đóng mở nhanh chóng, độ chính xác cao do đó thích hợp dùng trong các hệ thống sản xuất thực phẩm, dược phẩm, lĩnh vực y tế, nghiên cứu…

Van bi 3 ngã điều khiển khí nén tại Tuấn Hưng Phát Valve được chúng tôi nhập khẩu trực tiếp tại nhà máy sản xuất ở Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ…Với giấy tờ chứng nhận CO, CQ đầy đủ kèm catalogue, bảo hành 12 tháng. Quý khách hãy liên hệ ngay hotline của chúng tôi để được nhân viên tư vấn và báo giá chi tiết nhé.

Thông số kỹ thuật của van bi 3 ngã điều khiển khí nén

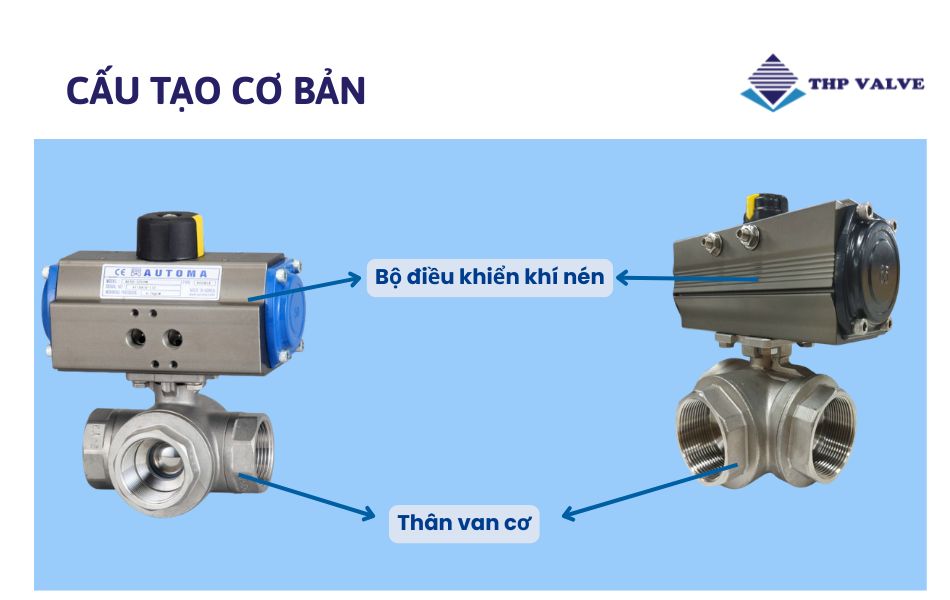

Cấu tạo của van bi 3 ngã điều khiển khí nén

• Bộ truyền động khí nén: Có ba loại chính của bộ điều khiển khí nén của van bi 3 ngã, bao gồm: bộ điều khiển khí nén tác động đơn, tác động kép và bộ điều khiển khí nén tuyến tính. Bộ điều khiển này được lắp vào thân van bi 3 ngã và chức năng chính là chuyển đổi khí nén thành năng lượng cơ để giúp van hoạt động.
• Phần van bi 3 ngã: Bao gồm thân van bi, trục, gioăng làm kín và một số chi tiết nhỏ như bulong. Thân van bi thường có hai dạng chính: dạng L, cho phép lưu thông qua hai cửa và đóng cửa thứ ba; và dạng T, cho phép lưu thông qua tất cả ba cửa. Phần van bi có thể được kết hợp với nhiều kiểu lắp như lắp ren, lắp bích… để phù hợp với nhiều hệ thống đường ống khác nhau.

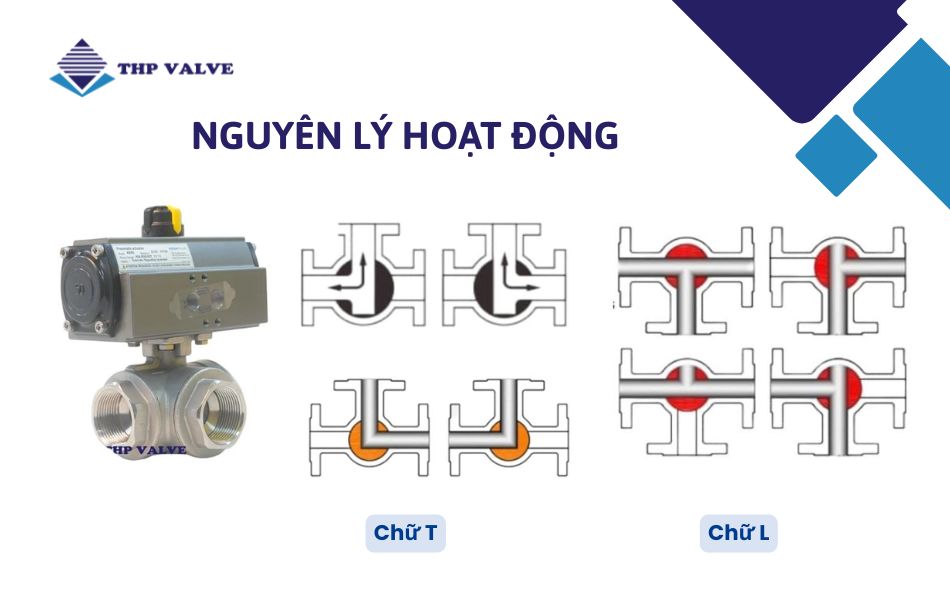

Nguyên lý hoạt động của van bi 3 ngã điều khiển khí nén

Van bi 3 ngã dạng chữ L

Van bi 3 ngã dạng chữ L điều khiển khí nén hoạt động dựa trên nguyên tắc cấp và xả khí nén để điều chỉnh vị trí của quả bi bên trong từ đó thay đổi hướng dòng chảy. Khi khí nén được cấp vào khoang giữa hai piston của bộ truyền động, áp lực khí sẽ đẩy piston sang hai bên. Lực đẩy này tạo ra mô-men xoắn tác động lên trục van thông qua bánh răng, làm xoay quả bi bên trong. Khi quả bi xoay đến vị trí mở, dòng chảy chỉ đi qua hai cổng, trong khi cổng còn lại bị chặn.

Để đóng van, cần cấp khí nén vào khoang bên ngoài bộ truyền động, áp lực sẽ đẩy hai piston về vị trí ban đầu. Lúc này, trục van xoay ngược lại, đưa quả bi trở về vị trí chặn dòng chảy hoặc thay đổi hướng dòng chảy theo thiết kế của hệ thống. Van hoàn toàn đóng hoặc chuyển hướng theo mong muốn, đảm bảo kiểm soát tốt lưu chất trong đường ống.

Van bi 3 ngã dạng chữ T

Van bi 3 ngã điều khiển khí nén dạng chữ T hoạt động dựa trên nguyên lý điều khiển dòng chảy linh hoạt giữa ba cổng nhờ vào bộ truyền động khí nén. Khi khí nén được cấp vào khoang giữa hai piston, áp lực đẩy piston sang hai bên, tạo mô-men xoắn làm trục van xoay, từ đó điều chỉnh vị trí quả bi bên trong. Với thiết kế đặc biệt, van có thể cho phép lưu chất đi qua cả ba cổng cùng lúc để trộn dòng hoặc chỉ lưu thông giữa hai cổng và chặn cổng còn lại để phân chia dòng chảy theo nhu cầu.

Ngược lại, khi khí nén được cấp vào khoang bên ngoài, piston được đẩy về vị trí ban đầu, thay đổi trạng thái dòng chảy hoặc đóng van hoàn toàn. Nhờ khả năng điều hướng linh hoạt, van bi 3 ngã chữ T điều khiển khí nén được ứng dụng rộng rãi trong các hệ thống pha trộn và phân phối lưu chất trong ngành thực phẩm, dược phẩm, hóa chất, xử lý nước và nhiều lĩnh vực công nghiệp khác.

Các thương hiệu van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén KosaPlus

Van bi 3 ngã điều khiển khí nén KosaPlus là thiết bị được được điều khiển bằng khí nén theo nhiều hướng chảy khác nhau. Van được chế tạo từ chất liệu kim loại như inox, thép không gỉ và hoạt động khi nhận được tín hiệu analogue từ 0 – 20mA, 4 – 20mA. Van bi 3 ngã điều khiển khí nén KosaPlus vận hành tự động, thích hợp dùng trong hệ thống hiện đại hóa, vận  hành bằng máy móc và hạn chế sử dụng giúp người. Do đó nâng cao được hiệu suất vận hành, tiết kiệm chi phí và đảm bảo an toàn cho con người và môi trường xung quanh.

Van bi 3 ngã điều khiển khí nén Haitima

Van bi 3 ngã điều khiển khí nén Haitima được thiết kế với cấu trúc ba cổng, giúp điều chỉnh và chuyển đổi hướng dòng chảy trong hệ thống đường ống một cách linh hoạt. Nhờ đó, van hỗ trợ kiểm soát hiệu quả lưu chất và khí nén theo yêu cầu vận hành. Sản phẩm được sản xuất bởi Haitima Corporation, thương hiệu hàng đầu trong lĩnh vực van công nghiệp, được thành lập từ năm 1984 với tổng vốn đầu tư hơn 2,5 triệu USD. Haitima nổi tiếng với các dòng sản phẩm chất lượng cao như van bi, van bướm, van cổng, cùng các thiết bị truyền động điện và khí nén, đáp ứng nhu cầu của nhiều ngành công nghiệp trên thế giới.

Top 4 loại van bi 3 ngã điều khiển khí nén dùng phổ biến trong công nghiệp

Van bi 3 ngã mặt bích điều khiển khí nén

Van bi 3 ngã mặt bích điều khiển khí nén là dòng van bi có kiểu kết nối với đường ống theo dạng mặt bích. Ưu điểm của loại van này là kết nối chắc chắn, chịu được áp lực và nhiệt độ làm việc cao. Ngoài ra mặt bích được sản xuất theo tiêu chuẩn JIS, BS, ANSI tương thích với nhiều hệ thống và các thiết bị lắp đặt khác như đồng hồ nước, thiết bị đo, máy bơm…Van được vận hành bằng khí nén tự động, có thời gian đóng mở nhanh từ 2 – 3 giây, giúp tiết kiệm nhiều năng lượng, thời gian và chi phí vận hành so với kiểu tay gạt, tay quay.

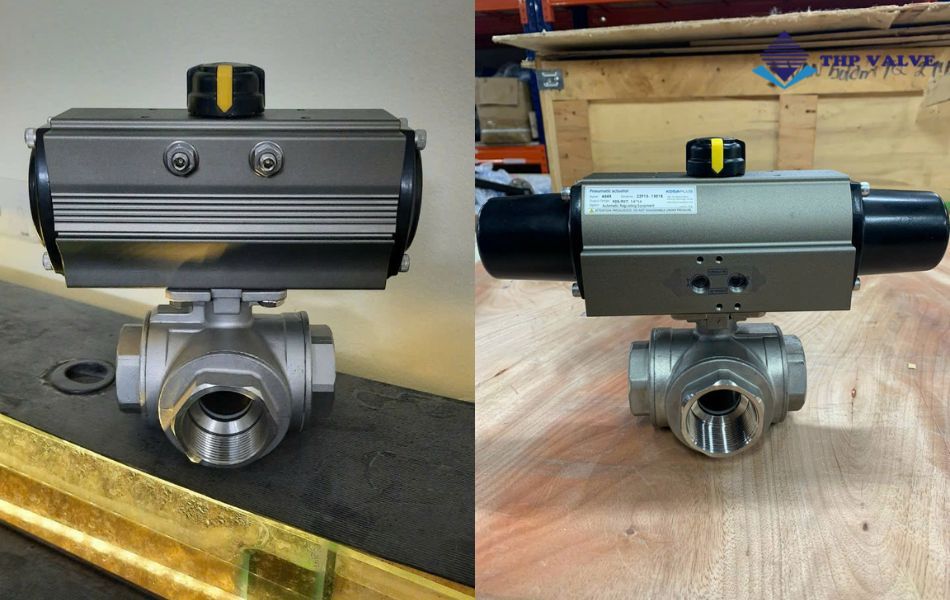

Van bi 3 ngã nối ren điều khiển khí nén

Van bi 3 ngã nối ren điều khiển khí nén là dòng van được kết nối với hệ thống đường ống bằng kiểu lắp ren, giúp lắp đặt và bảo trì dễ dàng. Van có chức năng điều tiết, đóng mở dòng chảy một cách linh hoạt, cho phép chuyển hướng hoặc phân phối lưu chất theo nhu cầu vận hành.

Nhờ thiết kế nhỏ gọn, chắc chắn và khả năng chịu áp lực tốt, van bi nối ren được ứng dụng rộng rãi trong các hệ thống xử lý nước, khí hơi, dung dịch hóa chất tại nhà máy, khu dân cư, công viên và nhiều khu vực công cộng. Sản phẩm được chế tạo từ nhiều chất liệu khác nhau như inox, đồng, gang, nhựa, kết hợp với bộ truyền động khí nén giúp tự động hóa quá trình vận hành, tăng hiệu suất làm việc và giảm thiểu sức lao động.

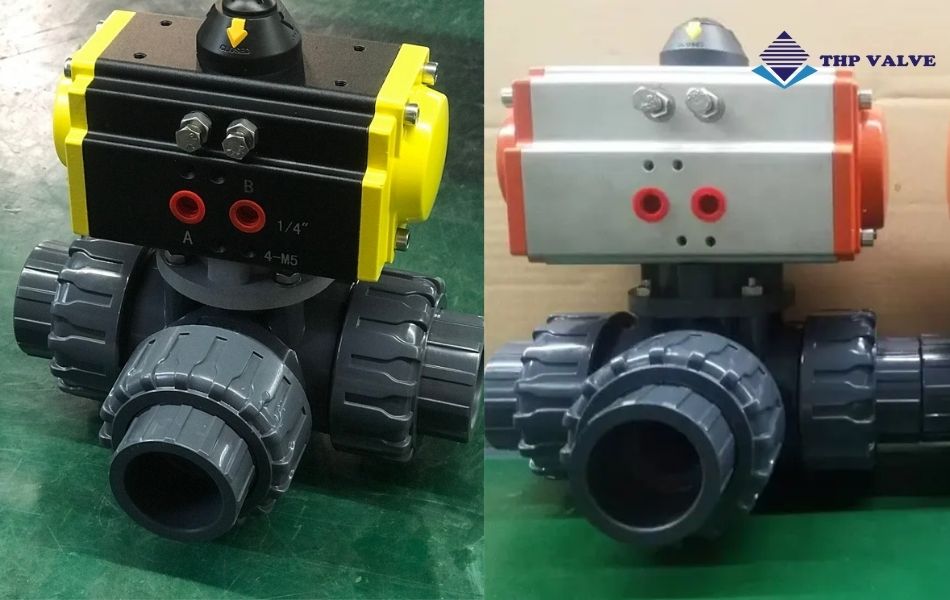

Van bi nhựa 3 ngã điều khiển khí nén

Van bi nhựa 3 ngã điều khiển khí nén là dòng van bi điều khiển khí nén được thiết kế với ba cổng kết nối, giúp linh hoạt trong việc điều hướng hoặc phân chia dòng chảy trong hệ thống đường ống. Được chế tạo từ chất liệu nhựa tổng hợp PVC, uPVC, cPVC, van có khả năng chống ăn mòn tốt, phù hợp với nhiều môi trường làm việc như nước, không khí và hóa chất. Van sử dụng bộ truyền động khí nén giúp tự động hóa quá trình đóng/mở, nâng cao hiệu suất vận hành.

Bên trong thân van là quả cầu bi với lỗ khoét theo dạng chữ T hoặc chữ L, cho phép điều tiết dòng chảy theo hai hướng khác nhau tùy theo nhu cầu sử dụng. Với thiết kế rắc co, van dễ dàng lắp đặt, tháo rời để bảo trì, đảm bảo tính linh hoạt và hiệu quả trong hệ thống công nghiệp và dân dụng.

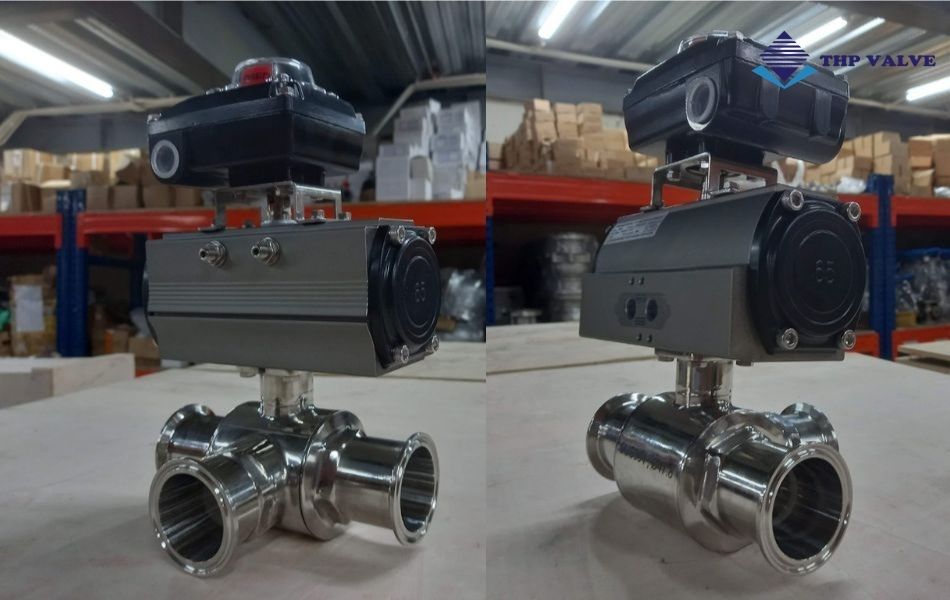

Van bi 3 ngã vi sinh điều khiển khí nén

Van bi 3 ngã vi sinh điều khiển khí nén được chế tạo hoàn toàn từ inox vi sinh 304 và 316L, đảm bảo tiêu chuẩn vệ sinh cao trong các hệ thống thực phẩm, y tế, dược phẩm và hóa chất.

Van hoạt động tự động nhờ áp lực khí nén, giúp thay thế thao tác đóng/mở thủ công, nâng cao hiệu suất vận hành. Với thiết kế 3 ngã, van cho phép điều tiết và phân phối dòng chảy linh hoạt giữa các cổng kết nối, phù hợp với quy trình sản xuất và vận hành máy móc. Đặc biệt, tốc độ đóng mở nhanh giúp van đáp ứng tốt nhu cầu của các hệ thống hoạt động liên tục.

Lý do nên sử dụng van bi 3 ngã điều khiển khí nén

• Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt. Đường ống trơn tru, đóng mở nhanh chóng.
• Gioăng PTFE có khả năng làm kín tốt, hạn chế tối đa tình trạng rò rỉ lưu chất ra ngoài môi trường xung quanh.
• Cổng 3 chiều với kiểu hoạt động dạng chữ T hoặc chữ L khiến van trở lên đa năng hơn.
• Van có thể tự động chuyển hướng đơn giản nhờ bộ điều khiển hoạt động bằng khí nén. Cho độ chính xác cao, dễ dàng kiểm soát hướng đi của lưu chất trong hệ thống.
• Điều tiết lưu lượng qua từng cửa theo đúng yêu cầu vận hành trong hệ thống.
• Bộ khí nén điều khiển sử dụng nguồn khí nén có áp lực 2bar đến 8bar. Khi gắn thêm thiết bị van điện từ có thể sử dụng điện áp để điều chỉnh chuyển động đĩa van.
• Tính năng đóng mở van hoạt động nhanh hơn so với sản phẩm van bi 3 ngã điều khiển điện.

Môi trường sử dụng van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén có thể được áp dụng trong nhiều lĩnh vực đa dạng như công nghiệp, nông nghiệp, dân sinh, hóa sinh, vi sinh… và được sử dụng rộng rãi trong các hệ thống sau:

• Hệ thống cấp thoát nước đa dụng (nước sạch và nước thải) của các nhà máy sản xuất.
• Hệ thống tưới tiêu trong nông nghiệp.
• Hệ thống cấp thoát nước trong dân sinh.
• Xử lý các chất thải độc hại trong các khu công nghiệp, bao gồm hoá chất, axit, khi gas…
• Hệ thống chế biến thực phẩm và đồ uống như nước khoáng, nước giải khát, và các ngành công nghiệp thực phẩm khác.
• Áp dụng trong một số lĩnh vực khác theo nhu cầu sử dụng.

Mua van bi 3 ngã điều khiển khí nén tại Tuấn Hưng Phát Valve

Chúng tôi tự hào là một trong những nhà nhập khẩu và phân phối van công nghiệp lớn nhất tại cả miền Bắc và miền Nam. Với kho hàng đa dạng chủng loại và kích thước, chúng tôi luôn có sẵn số lượng lớn van bi 3 ngã điều khiển khí nén Tuấn Hưng Phát Valve để đáp ứng nhu cầu của khách hàng.

Bên cạnh đó, chúng tôi còn cung cấp nhiều loại van bi khác như van bi inox, van bi điều khiển điện, van bi tay gạt… Với cam kết hỗ trợ giao hàng nhanh chóng và giá thành ưu đãi nhất thị trường, chúng tôi sẵn sàng đáp ứng mọi yêu cầu từ các dự án thi công lớn nhỏ trên toàn quốc, đem lại sự hài lòng cho người tiêu dùng trong thời gian ngắn nhất. Để liên hệ mua hàng tại Tuấn Hưng Phát Valve vui lòng liên hệ trực tiếp đến công ty để nhận hỗ trợ trực tiếp.
