Van bi (Ball Valve) là một trong số những loại van công nghiệp có thể nói là phổ biến nhất hiện nay, nó được sử dụng trong hệ thống nước công nghiệp lẫn dân dụng. Sản phẩm là một thiết bị rất quan trọng trong việc điều khiển, kiểm soát chất lỏng, van có 2 dạng điều khiển chính: Điều khiển thủ công (bằng tay) – Điều khiển từ xa (Điện – Khí nén).
Tổng quan sản phẩm van bi là gì?

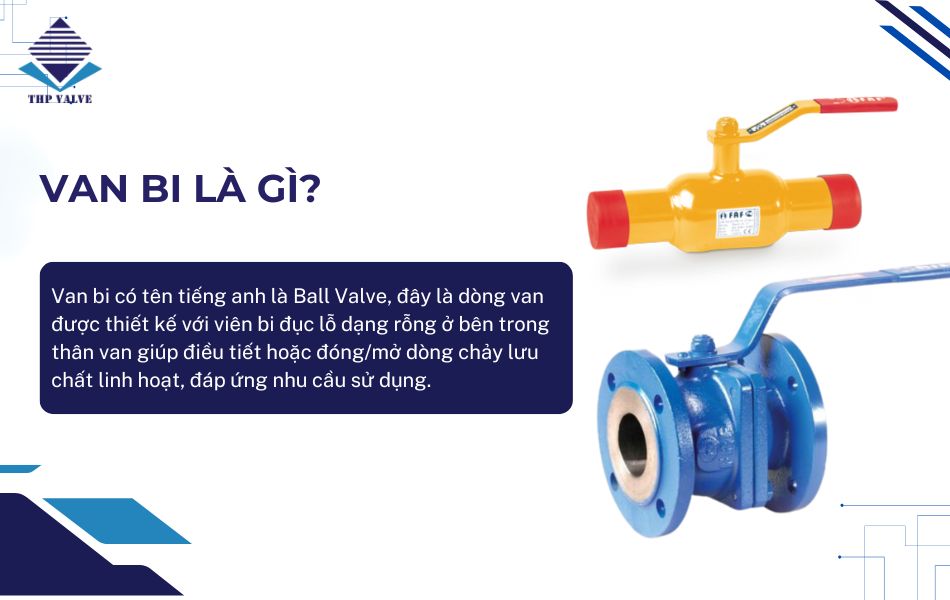

Khái niệm
Phần chính của van bi là gì? là một quả cầu hình tròn, được đục một lỗ xuyên tâm, khi nhận được tín hiệu từ bộ điều khiển, quả cầu này tự xoay chính nó (tối đa 90 độ), để tạo ra trạng thái đóng hoặc mở. Được sử dụng nhiều ở những nơi cần thao tác đóng mở nhanh và liên tục.
Khi mở, đĩa van của nó không có vật cản, và được mở rộng hoàn toàn. Do đó khi lưu chất đi qua không bị tổn thất áp suất. Khả năng đóng mở rất dễ dàng, có độ kín rất cao, trọng lượng sản phẩm tương đối nhẹ, thích hợp sử dụng ở mọi nơi, kể cả trong những không gian chật hẹp.
Tuấn Hưng Phát Valve đang là đơn vị phân phối tất cả các loại van bi, từ thủ công đến điều khiển, nhập khẩu độc quyền đến từ các hãng van nổi tiếng thế giới: Wonil, Haitima, Kosaplus. Có đầy đủ giấy tờ nhập khẩu: CO,CQ, PKL, với nhiều ưu đãi: giá tốt, cam kết hàng chính hãng, cùng chế độ bảo hành dài hạn 12 tháng, hỗ trợ bảo trì, tư vấn sản phẩm hoàn toàn miễn phí.
Đặc tính kỹ thuật

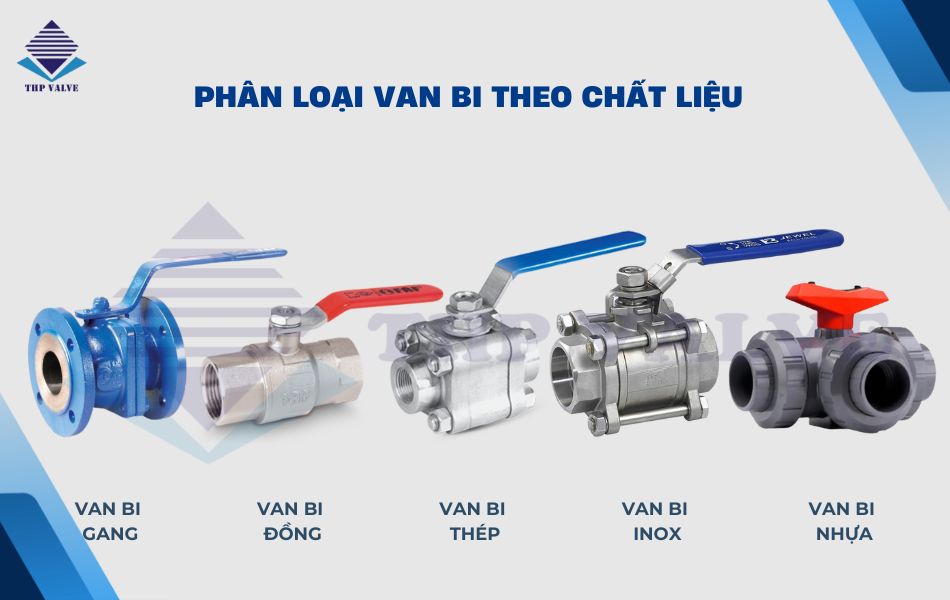

+ Chất liệu: Đồng, inox, thép, nhựa.
+ Đường kính: Dn 10 – Dn 400.

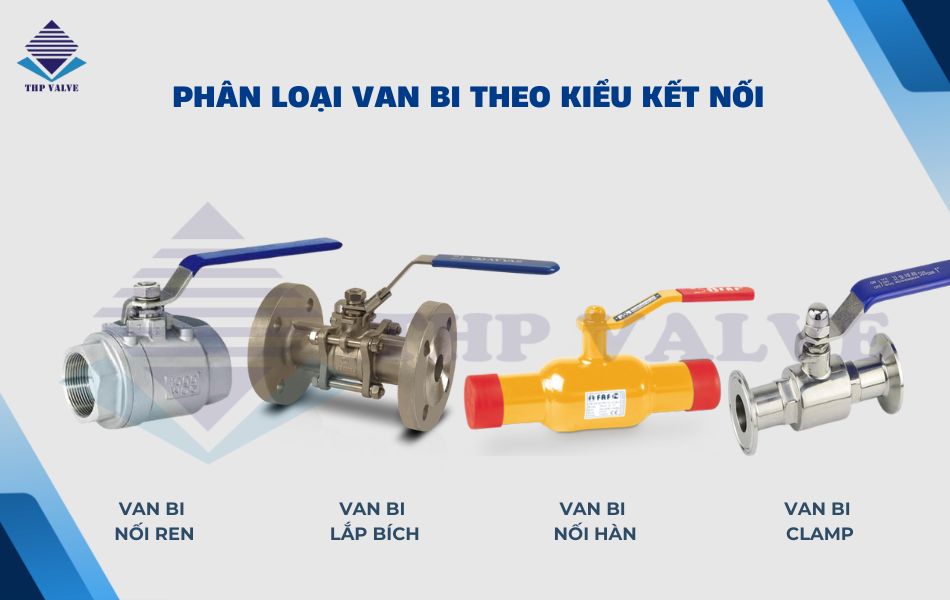

+ Kiểu kết nối: Lắp bích, nối ren, rắc co..
+ Tiêu chuẩn kết nối: Wafer, ANSI, DIN, JIS 5K, JIS10k.
+ Môi trường sử dụng: Các dạng chất lỏng, tạp chất, khí.
+ Áp suất làm việc: 16bar.
+ Nhiệt độ sử dụng: Tùy vào chất liệu: Từ 0 – 150 độ C.
+ Dạng điều khiển: Tay gạt – Điện hoặc khí nén.
+ Gioăng làm kín: Teflon.
+ Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia.
Hình ảnh tại kho của THP Valve
Van bi điều khiển tại kho THP
Van bi điều khiển dạng mặt bích THP
Cấu tạo và nguyên lý hoạt động của van bi

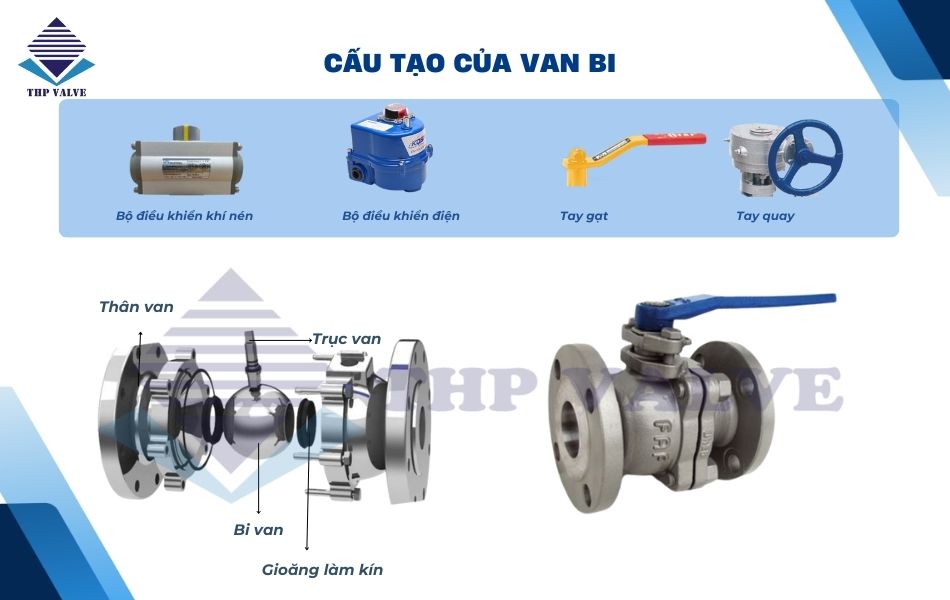

Cấu tạo
Có lẽ các bạn đã quá quen thuộc với van bi, khi nó được sử dụng nhiều ngay trong chính ngôi nhà của bạn? Hôm nay, đơn vị chúng tôi sẽ giới thiệu cho các bạn hiểu cấu tạo van bi là gì? Tại sao nó lại được thông dụng đến vậy nhé.
Được cấu tạo từ 5 bộ phận chính:
– Thân van: đây là bộ phận chính, thường được đúc làm bằng các vật liệu có độ cứng cao, để bảo vệ van khỏi các tác nhân bên ngoài.
– Đĩa van: hay còn gọi là quả bi, đây là bộ phận tiếp xúc thường xuyên với các lưu chất, nên nó sẽ được làm từ inox chất lượng cao, có thể chịu được các tác nhân: ăn mòn, nhiệt độ cao, nhiệt độ thấp, áp suất cao…
– Bộ phận điều khiển: dạng tay gạt, hoặc trong công nghiệp thì bạn sẽ sử dụng điện hoặc khí nén để điều khiển nó cho khả năng đóng mở từ xa.
– Trục: đây là bộ phận kết nối giữa bộ điều khiển và đĩa van, một số dòng, trục cũng sẽ tác động trực tiếp với lưu chất, thường được làm từ inox không gỉ.
– Gioăng làm kín: làm từ cao su bao bọc xung quanh quả bi, khi van đóng nó làm tăng độ kín của van, tránh rò rỉ, trào ngược lưu chất.
Cấu tạo như vậy không chỉ giúp vận hành dễ dàng, mà còn mang lại 1 độ bền khi sử dụng rất cao, dễ dàng lắp đặt và thay thế khi có sự cố. Chính những yếu tố như vậy đã giúp van bi trở thành một dòng van được ưa chuộng nhất hiện nay.
Để hiểu rõ hơn về cấu tạo của sản phẩm, mời các bạn theo dõi hình ảnh dưới đây:

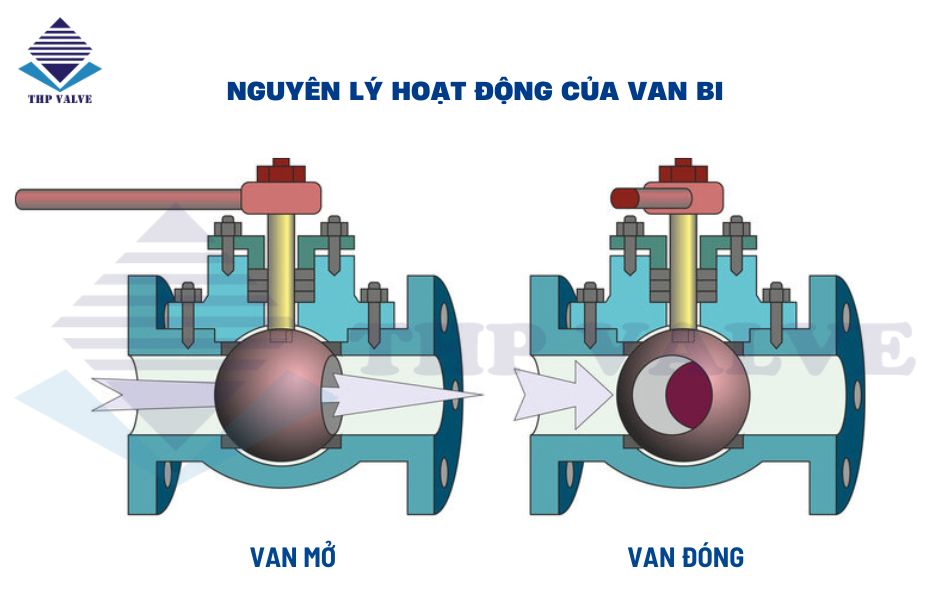

Nguyên lý hoạt động

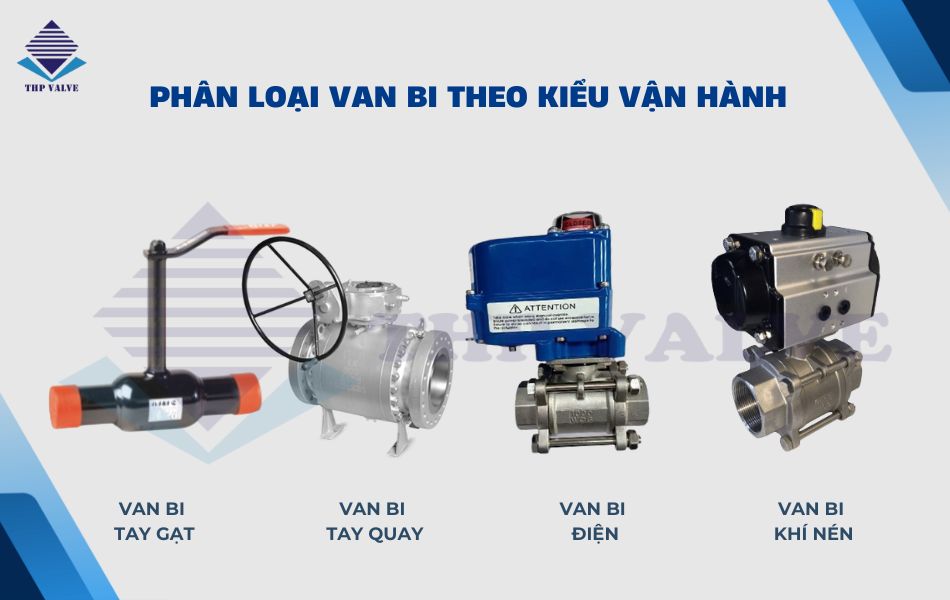

Là một dòng van thông dụng, tùy theo điều kiện làm việc mà van có thể được trang bị cùng các thiết bị dẫn động khác nhau, để tạo thành các phương thức điều khiển phù hợp, chẳng hạn như:
Van điều kiển bằng tay gạt: dòng van này có thể bạn đang sử dụng ngay trong chính hệ thống đường ống của mình: Van sử dụng tay gạt để đóng mở và có thể nhận biết được trạng thái hiện tại của van thông qua bên ngoài: tay gạt vuông góc với thân van, tức là đang đóng – đĩa van song song với đường ống, tức là đang mở.
Van điều khiển bằng điện: với 2 bộ phận chính gồm phần van cơ và bộ điều khiển bằng điện (electric actuator). Sử dụng nguồn điện sẵn có 220V hoặc tùy chỉnh, nó có thể thay đổi trạng thái của van theo ý muốn từ xa, hiệu quả.
Van vận hành bằng khí nén: Tương tự như dòng van điều khiển bằng điện, tuy nhiên van khí nén lại không sử dụng động cơ đốt trong, cho nên nó tuyệt đối an toàn, không cháy nổ. Có 2 dạng hoạt động chính: hoạt động đơn (cấp khi để mở, dừng khí van tự động đóng) – hoạt động kép (có 2 cổng cấp khí, 1 cổng cấp để mở, và 1 cổng cấp để đóng).

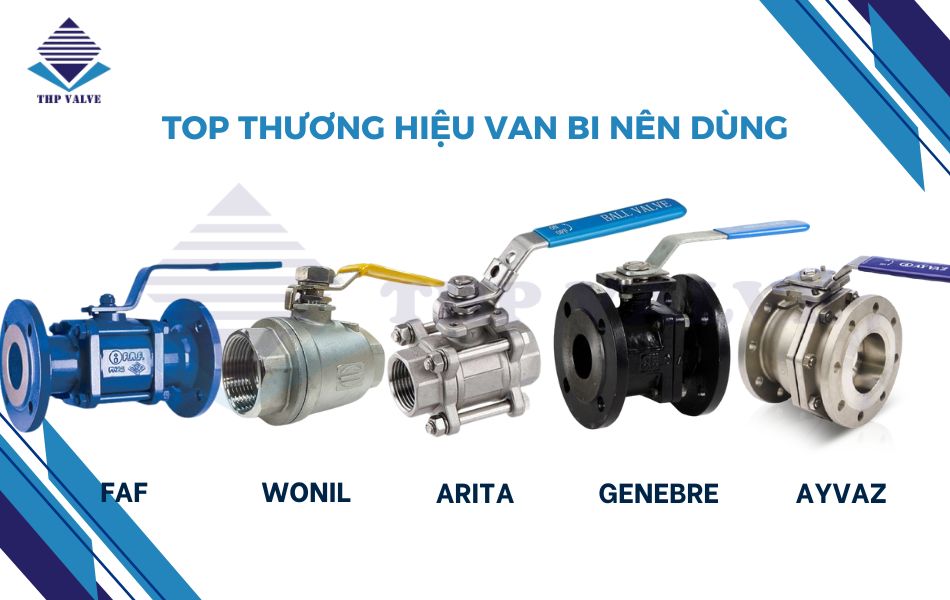

Nguồn gốc xuất xứ van bi
Sản xuất Wonil Hàn Quốc
Hãng Wonil có xuất xứ từ Hàn Quốc, đây là một thương hiệu lâu đời, được khách hàng đánh giá cao bởi chất liệu chắc chắn, khung thân có độ bền rất cao, thiết kế đạt tiêu chuẩn, trọng lượng van bi cũng được cho là nặng hơn so với các dòng van cùng loại.
Bộ phận thân van được sử dụng rộng rãi tại thị trường Việt Nam, phân phối bởi Công Ty TNHH Tuấn Hưng Phát với đầy đủ kích cỡ, chất liệu khác nhau, đạt nhiều chứng chỉ trong và ngoài nước.
+ Kích cỡ: Dn15 – Dn200
+ Chất liệu: Gang, inox
+ Kết nối: Mặt bích, mặt ren
+ Áp suất: Pn16
+ Sơn bảo vệ: Epoxy
+ Nhiệt độ làm việc: Tối đa 200 độ C
+ Chế độ bảo hành: 12 tháng
Phân thân van bi cơ Wonil Hàn Quốc
Xuất xứ KosaPlus Hàn Quốc
Là một hãng chuyên sản xuất các thiết bị truyền động đến từ Hàn Quốc, tương thích hầu hết với các thiết bị van cơ hiện nay. Một trong những thương hiệu có độ tin tưởng hàng đầu Châu Á, sản phẩm van bi mang lại nhiều lợi ích vượt trội: bảo vệ toàn diện chống nước, bụi bẩn Ip68, tiêu chuẩn phòng chống cháy nổ, vòng đời sử dụng lâu dài, dễ cài đặt và sử dụng.
+ Nguồn điện áp: 24V, 220V.
+ Khí nén đầu vào: 3 – 8 bar.
+ Bảo vệ: IP68.
+ Tín hiệu: 4 – 20mA.
+ Dạng điều khiển: On/OFF – Tuyến tính.
Phần đầu điều khiển KosaPlus kèm tem bảo hành chính hãng
Van điều khiển điện KosaPlus THP
Nguồn gốc Haitima Đài Loan
Là nhà thiết kế cấu tạo cho van bi có trụ sở tại Đài Loan, được thành lập từ năm 1984, với những nổ lực không ngừng nghỉ. Đây là 1 trong những loại van được tin dùng khắp Châu Á, với nhiều chứng chỉ đi kèm như phòng chống cháy nổ: ISO 9100, API 607, CRN. Hoạt động bền bỉ, độ bền cao, chu kỳ đóng mở lên đến hơn 10.000 lần.
Nếu so Haitima và KosaPlus thì hãng van KosaPlus có chi phí cao hơn, phân khúc khác so với van Haitima, tùy vào điều kiện tài chính mà bạn nên lựa chọn dòng van bi phù hợp với hệ thống của mình. Hoặc bạn có thể liên hệ trực tiếp với chúng tôi để nhận tư vấn về các sản phẩm trên.
+ Điện áp: 24V – 220V – 320V.
+ Khí nén đầu vào: 5bar.
+ Tiêu chuẩn kháng nước: Ip67, 68.
+ Dạng hoạt động: Bật/ Tắt – Đóng mở theo góc.
+ Kiểu hoạt động: Tác động đơn – Tác động kép.
Van bi điều khiển điện haitima
Van khí nén hãng Haitima Đài Loan

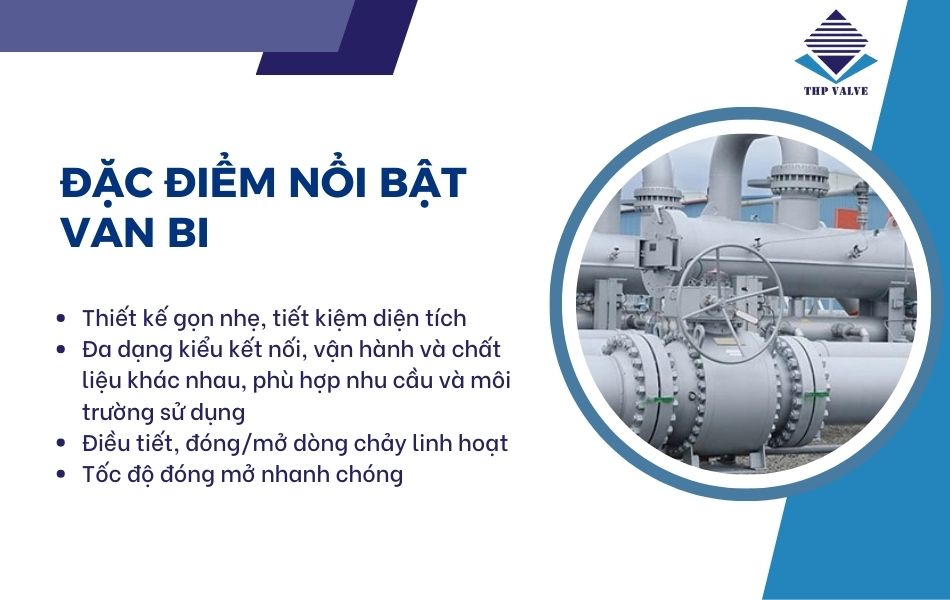

Van bi có ưu điểm gì?
Khả năng đóng mở nhanh chóng, linh hoạt
Mỗi dòng van đều có 1 thế mạnh riêng, đối với dòng van này thì khả năng đóng mở của nó rất nhanh, do vậy nó không có kích thước quá lớn như một số dòng van khác. Khả năng đóng mở của dòng van bi có lắp bộ điều khiển bằng khí nén chỉ khoảng 1 – 2s.
Thiết kế tối ưu, sử dụng vượt trội
Được các kỹ sư hàng đầu từ Hàn Quốc – Đài Loan thiết kế, van sử dụng được cho dân dụng lẫn công nghiệp. Phù hợp với các tiêu chuẩn kết nối có sẵn hiện nay, nhiều kích thước to nhỏ, chất liệu đa dạng.
Khả năng chịu áp suất cao, tuổi thọ sản phẩm lâu dài
Như các bạn đã biết ở trên, van bi có cấu tạo chứa một quả cầu được đục lỗ xuyên tâm, quả cầu này đơn thuần không phải dùng để thẩm mỹ, mà nó có khả năng chịu được áp suất liên tục lên đến 16bar, hay hoạt động dưới nhiệt độ cao, mà không bị bất kỳ ảnh hưởng nào. Tuổi thọ của sản phẩm cũng được khách hàng đánh giá cao, khi sử dụng liên tục trên 10 năm.
Không bị giới hạn lưu chất, có thể sử dụng được làm van 2 chiều
Khi mở tối đa 90 độ lưu chất có thể lưu thông chuẩn với áp suất sẵn có, do quả cầu đĩa van nằm ngang và có kích cỡ tương đương với đường ống khi mở, điều này không chỉ giúp đĩa tránh bị mài mòn, mà còn cho phép lưu chất chảy với áp suất tối đa, hoặc sử dụng làm van 2 chiều.
Sử dụng đơn giản, bảo hành dễ dàng
Đối với các dòng van điều khiển điện hoặc khí nén việc điều khiển cũng không mấy khó khăn, do hầu hết các bộ phận nằm bên trong, khi sử dụng bạn chỉ cần quan tâm tới 1 vị trí đóng, 2 vị trí mở của sản phẩm, ngoài ra đối với sản phẩm hoạt động dạng cơ bạn cũng nên bảo hành theo định kỳ 3 – 6 tháng 1 lần, để đảm bảo tuổi thọ, khả năng hoạt động của van.
Khi sử dụng van bi cần lưu ý những điểm gì?
Đĩa dễ bị kẹt bởi tạp chất
Khi sử dụng cho các nguồn lưu chất có chứa tạp chất rắn, đóng mở 1 số ít lưu chất này sẽ ma sát với quả bi, lâu dần sẽ mài mòn và không có độ kín như ban đầu được nữa, lời khuyên của chúng tôi là bạn có thể sử dụng để lưu thông các tạp chất trên, nếu sử dụng hãy lắp thêm một bộ lọc đầu nguồn.
Không thích hợp sử dụng làm van điều tiết
Mặc dù được trang bị khả năng hoạt động tuyến tính, nhưng theo các nhà sản xuất thì không nên sử dụng thiết bị này dưới dạng điều tiết van, điều nay sẽ gây hư hỏng cho quả bi, do sự mài mòn liên tiếp của lưu chất khi tác động trực tiếp lên nó.
Vị trí lắp đặt phù hợp
Dòng van điều khiển đặc biệt rất nhạy cảm với các tác nhân bên ngoài, chúng cần không gian rộng rãi, thoáng đãng để hoạt động. Đối với dòng van bi sử dụng điện thì chúng ta không nên sử dụng van dưới những nơi có nhiệt độ cao, dễ cháy.
Để có sự tối ưu, cách sử dụng van hiệu quả nhất. Quý khách hàng vui lòng để lại thắc mắc của mình bên dưới, hoặc liên hệ trực tiếp với các điện thoại viên, để chúng tôi giải đáp một cách nhanh nhất cho bạn.

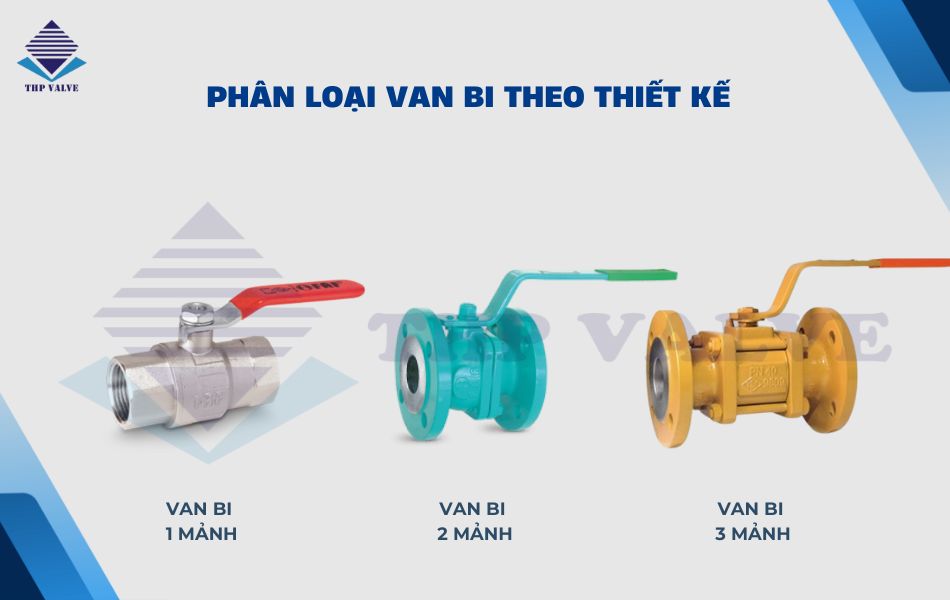

Có những loại van bi nào?
Trong ngành công nghiệp nước thì các loại van hiện nay có van bi được sử dụng rất nhiều, do đó không quá ngạc nhiên khi nó có rất nhiều mẫu mã, tính năng. Hôm nay Tuấn Hưng Phát Valve chỉ giới thiệu một số dòng van bi được Việt Nam ưa chuộng:
Van bi tay gạt
Dòng van bi này không còn quá xa lạ đối với chúng ta, tập chung vào sự thuận tiện, khả năng đóng mở nhanh, sử dụng dễ dàng và liên tục, ít hỏng hóc. Dòng van này đa số được chúng ta áp dụng trong dân sự, hộ gia đình.
+ Kích cỡ: Dn10 – Dn50
+ Môi trường sử dụng: Nước
+ Áp suất: 10bar
+ Nhiệt độ: 100 độ C
+ Xuất xứ: Wonil
Van bi rắc co
Dòng van bi này thường được làm tự chất liệu nhựa vì vậy nó thích hợp sử dụng cho các lưu chất có tính ăn mòn, dòng van này có thể sử dụng trong cả công nghiệp lẫn dân dụng, sản phẩm linh hoạt có thể lắp đặt ở nhiều vị trí khác nhau từ nằm ngang đến thẳng đứng.
+ Chất liệu: Nhựa tiêu chuẩn Pvc, upvc, pp
+ Môi trường làm việc: Hóa chất, axit, muối, kiềm
+ Làm kín: Gioăng cao su Teflon
+ Nhiệt độ sử dụng: Tối đa 60 độ C
+ Áp suất làm việc: 10bar
+ Nguồn gốc: Đài Loan
+ Chế độ bảo hành: 12 tháng
Van bi ba ngã
Thuộc loại van bi hay van nước 3 cửa, với cấu tạo 3 hướng linh hoạt, van rất thích hợp sử dụng cho hệ thống đường ống tại các khu nghiệp, nhà máy..Van có 2 dạng điều khiển chính: Dạng điều khiển tay gạt và dạng điều khiển từ xa (thường là bằng điện hoặc khí nén)
+ Chất liệu: Đồng, inox, nhựa.
+ Đường kích: Dn15 – Dn200.
+ Kiểu kết nối: Mặt ren, Mặt bích.
+ Áp suất làm việc: Pn 16.
+ Nhiệt độ làm việc: 0 – 100 độ C.
Van bi inox có tán
Được lắp thêm một tán nhỏ nằm ở trên đầu, tán này cho phép kết nối với các thiết bị truyền động, nhằm gia tăng sự chắc chắn, kiên cố khi sử dụng. Tán cũng phù hợp với các quy chuẩn kết nối có sẵn hiện nay.
+ Chất liệu: Inox SUS 316.
+ Tiêu chuẩn lắp đặt: ISo 5211.
+ Nhiệt độ sử dụng: Tối đa 150 độ C.
+ Tiêu chuẩn kết nối lắp ren: NPT, BSPT, BSP, DIN..
Van bi tay quay
Còn có tên gọi khác là van bi vô lăng, tương tự như dòng tay gạt, van được trang bị vô lăng thay vì tay gạt thông thường, van có kích thước từ Dn100 trở lên và được ứng dụng chủ yếu trong hệ thống đường ống các khu công nghiệp, nhà máy xử lý nước.
+ Chất liệu: Gang, đồng, inox.
+ Đường kính: Dn100 – Dn 300.
+ Áp suất: 16bar.
+ Nhiệt độ sử dụng: Tối đa 200 độ C.
+ Môi trường sử dụng: Công nghiệp nước, khí đốt, tạp chất.
Van bi điều khiển điện
Đây là dòng sản phẩm van bi sử dụng điện áp để đóng mở từ xa, sử dụng nguồn điện sẵn có, hoạt động dựa trên nguyên tắc On/Off và tuyến tính. Dòng van này được sử dụng rất rộng rãi vì tính an toàn, tiện dụng của nó, đáp ứng được hầu hết các yêu cầu kỹ thuật về đường ống hiện nay.
+ Chất liệu: Hợp kim nhôm, gang, inox.
+ Đường kính: Dn50 – Dn200.
+ Điện áp: 220V.
+ Kháng nước: Ip67,68.
Van bi điều khiển bằng khí nén
Van bi sử dụng nguồn khí được ép dưới áp suất cao, tạo ra động năng để van hoạt động, van điều khiển khí nén có ưu điểm là đóng mở nhanh, sử dụng an toàn, không xảy ra hỏa hoạn. Ngoài ra giá thành của van cũng là một điểm cộng nếu so với dòng van điều khiển điện.
+ Dạng hoạt động: tác động đơn – Tác động kép.
+ Điều khiển tuyến tính: có.
+ Chất liệu: nhôm, inox, nhựa.
+ Tín hiệu đầu vào: 4 – 20mA.
+ Tình trạng hàng: luôn có sẵn.
Hướng dẫn lắp đặt và sử dụng van bi đúng cách
Phương pháp sử dụng
Đầu tiên đó chính là xác định nguồn lưu chất có phù hợp với chất liệu của mình hay không ví dụ như:
Chất liệu nhựa: Phù hợp hơn với hệ thống nước có tính ăn mòn cao như Axit, kiềm, bazo, muối.
Chất liệu gang: Nước sạch, nước cất.
Chất liệu inox: Phù hợp với nước nóng, nhiệt độ cao, mốt số lưu chất có tính ăn mòn.
Kích cỡ của đường ống là bao nhiêu? Là một trong những dòng sản phẩm có rất nhiều đường ống khác nhau, tuy nhiên nó lại không có các kích thước quá lớn như van cổng.
Xác định vị trí lắp đặt, cách sử dụng của van: Điều này góp phần nâng cao mức độ hiệu quả khi sử dụng van, ví dụ bạn lắp đặt ở một vị trí mà con người không thể tới, lúc này thiết bị đóng mà là điều khiển sẽ là thứ bạn hướng tới. Tùy vào mục đích sử dụng của mình mà chúng ta nên lựa chọn dòng van sao cho phù hợp, giúp tối ưu chi phí, tiết kiệm nhân lực.
Tuy được trang bị khả năng chống nước, bụi bẩn ip67, nhưng chúng cũng không thể hoạt động liên tục dưới các điều kiện thời tiết trên. Chúng ta cũng cần lưu ý một số vấn đề này.
Cách lắp đặt
Lắp ren thường có cấu tạo đường kính khá là nhỏ, bên trong có các nối ren được xếp với nhau bằng hình xoắn ốc, khi lắp đặt van ta đặt đường ống ngay phía đối diện của cổng kết nối van, sau đó xoay theo chiều kim đồng hồ đến khi van chặt và không xoay được nữa.
Lắp bích thường là có kích thước lớn, được ứng dụng trong công nghiệp, xung quanh cổng kết nối này thường có thêm một vòng kim loại được đục lỗ xuyên tâm. Đường ống và thân van sẽ được kết nối với nhau qua bộ phận trên, sau đó cố định bằng ốc vít, bu long. Phần kết nối này có phần chắc chắn hơn so với nối ren, tuy nhiên độ kín không đảm bảo bằng, chúng ta có thể lắp thêm phần đệm cao su để khắc phục.
Một số nguyên nhân gây rò rỉ lưu chất ở van bi và cách khắc phục
Nguyên nhân
Trong quá trình vận hành van bi rất dễ xảy ra hiện tưởng rò rỉ van trong quá trình sử dụng, có rất là nhiều lý do dẫn tới ảnh hưởng này. Hôm nay trong bài viết này, tôi sẽ giải thích một số nguyên nhân để để các bạn nắm rõ hơn trong quá trình vận hành.
– Nguyên nhân rò rỉ trong quá trình lắp đặt: Khi lắp van, không tra dầu mỡ, lúc này lưu chất sẽ lọt vào phía chân van, dễ gây rò rỉ bên trong, Ngoài ra khi siết bu long van không được để ở trạng thái mở, điều này rất dễ gây méo, móp đĩa van, dẫn tới tình trạng rò rỉ không đáng có.
– Tiếp theo đó là trong quá trình sử dụng, người dùng không bảo dưỡng thường xuyên do chi phí quá đắt, hoặc phương pháp bảo dưỡng không đúng kỹ thuật.
– Van bi là loại van cần thao tác đóng mở liên tục, nhà sản xuất khuyến khích bạn nến sử dụng van ít nhất 1 tuần 1 lần.
– Việc không bảo dưỡng thường xuyên và chăm sóc định kỳ, rất dễ xảy ra tình trạng dầu mỡ bên trong bị khô, cứng, khiến việc đóng mở không được chính xác, cũng là nguyên nhân gây rò rỉ.
Cách khắc phục
Trước hết ta hãy kiểm tra tổng thế xem van có bị móp, méo, biến dạng ở bên ngoài hay không, sau đó ta cần xác định vị trí gây rò rỉ bằng cách tháo van ra và tiến hành kiểm tra: kiểm tra gioăng làm kín có còn nguyên vẹn hay không, nếu hỏng gioăng tiến hành thay thế gioăng mới, bi van có bị biến dạng, ăn mòn không? Nếu bị mòn đĩa thì chúng ta cần thay thế van mới. Tất cả các công việc trên nhà sản xuất khuyến nghị bạn nên bảo dưỡng van định kỳ 3 – 6 tháng 1 lần.
