Tìm hiểu về đồng hồ đo lưu lượng nước điện tử?

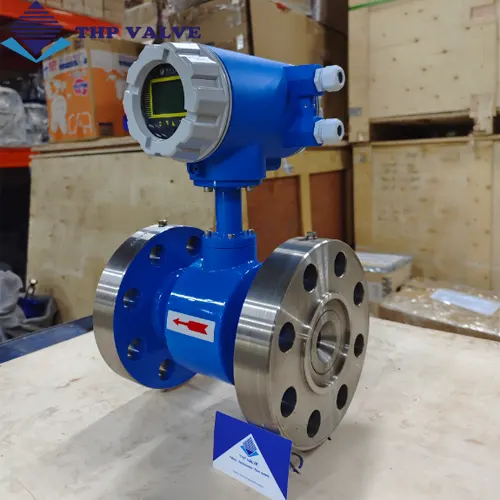

Tìm hiểu về đồng hồ đo lưu lượng nước điện tử

Đồng hồ đo lưu lượng nước điện tử là sản phẩm vận hành tự động với thiết bị cảm biến trong thân đồng hồ và màn hình LCD hiển thị các thông số. Thiết bị có khả năng đo đạc chính xác với độ sai số thấp chỉ khoảng 0.5% giúp người vận hành quản lý lưu lượng dòng chảy chính xác nhất.

Đồng hồ đo lưu lượng nước điện tử có kích cỡ từ DN25 đến DN400, ngoài ra với các kích cỡ lớn hơn thì khách hàng cần đặt hàng trước để Tuấn Hưng Phát hỗ trợ đặt hàng trực tiếp với nhà sản xuất.

Yêu cầu kỹ thuật của đồng hồ đo lưu lượng nước điện tử

• Chức năng vận hành: Điện tử
• Thiết kế kiểu đo: Tổng lưu lượng hoặc lưu lượng tức thời
• Kích thước: DN25 đến DN400
• Độ sai số khi vận hành: 0.5%.
• Cấu tạo thân đồng hồ: Gang, inox, thép…
• Vật liệu làm kín: PTFE
• Nguồn điện đầu vào: 220V
• Tín hiệu: 4 ~ 20 mA
• Màn hình hiển thị: LCD dòng 16 ký tự
• Nhiệt độ chịu tải: 180 độ C.
• Áp lực vận hành: 16 bar
• Tính chất môi trường: Nước nóng, nước lạnh, hóa chất ăn mòn.
• Nguồn gốc: Hàn Quốc, Đài Loan, G7

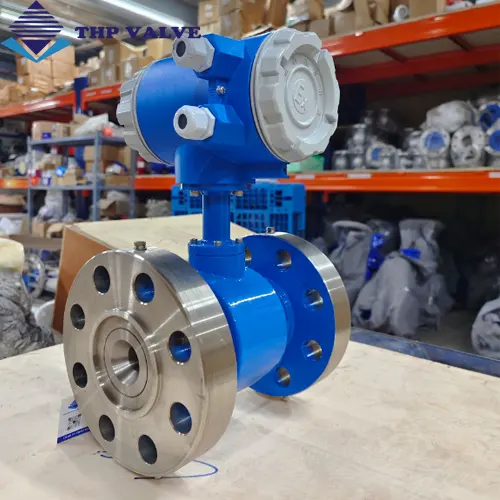

Mô tả đồng hồ đo lưu lượng nước điện tử

Đồng hồ đo lưu lượng nước điện tử gồm chi tiết các thành phần cấu tạo sau:

Phần giao diện hiển thị: Đây là phần được dùng để trình bày thông tin trên màn hình LED (hoặc LCD), cho phép quan sát các thông số như lưu lượng tổng, lưu lượng thời điểm và tốc độ dòng chảy, được biểu thị bằng các đơn vị đo như m3/h, m3/s, lít/h…

Bề mặt của đồng hồ bao gồm những thành phần quan trọng như bảng mạch, hiển thị, bộ đo đếm, thiết bị chuyển đổi tín hiệu, nguồn cấp điện và cung cấp tín hiệu đến hệ thống PLC hoặc máy tính.

Màn hình đồng hồ lưu lượng điện tử có thể được tích hợp trực tiếp vào thân đồng hồ, gọi là phiên bản Compact. Còn phiên bản màn hình đồng hồ đặt riêng biệt so với thân đồng hồ, gọi là phiên bản Remote.

Vật liệu lót cho đồng hồ nước điện từ thường có nhiệm vụ làm kín đồng hồ để ngăn lưu chất rò rỉ ra ngoài. Bộ phận lớp lót được làm từ PTFE có khả năng chịu nhiệt độ cao và chịu được áp lực lớn khi vận hành. Nhờ thế sản phẩm đảm bảo được hiệu quả vận hành cũng như độ bền cho thiết bị tốt nhất.

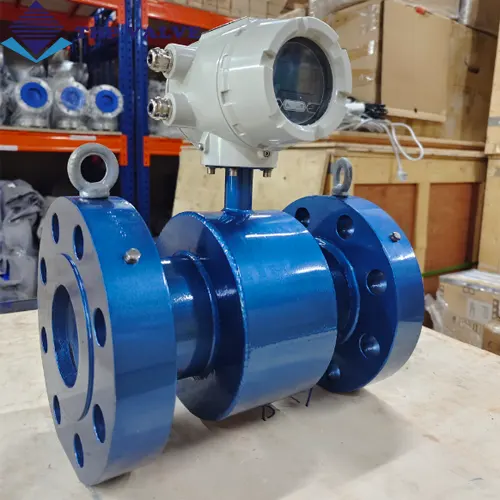

Đánh giá điểm nổi bật và hạn chế của đồng hồ đo lưu lượng nước điện tử

Ưu điểm nổi bật

• Các yếu tố như mật độ của chất lỏng, độ nhớt, nhiệt độ và áp suất không ảnh hưởng đến kết quả của phép đo.
• Thân đồng hồ đo không có bất kỳ rào cản nào, giúp tránh mất áp suất và yêu cầu ít áp lực khi sử dụng đoạn ống thẳng. Phương pháp đo này có khả năng linh hoạt đáng kể trong việc đo lường các chất bùn.
• Việc chọn cấu trúc cảm biến và vùng tiếp xúc phù hợp đảm bảo khả năng chống mài mòn xuất sắc. Bộ chuyển đổi áp dụng phương pháp kích thích mới, tiêu thụ điện năng thấp, ổn định ở điểm 0 và độ chính xác cao. Phạm vi dòng chảy có thể đạt đến 150:1.
• Thời gian đáp ứng cũng như thời gian đo gần như tức thì khi chất lỏng di chuyển qua vị trí làm việc của thiết bị đo lưu lượng. Bộ chuyển đổi có thể được tích hợp hoặc tách rời với cảm biến điện từ.
• Bộ chuyển đổi sử dụng vi xử lý hiệu suất cao 16 bit, màn hình hiển thị LCD 2×16, dễ dàng cài đặt tham số và chương trình lập trình đáng tin cậy.
• Thiết bị đo lưu lượng điện từ hoạt động theo hướng đo hai chiều và tích hợp ba bộ tổng kết: tổng thuận, tổng nghịch và tổng chênh lệch.
• Thiết bị có thể hiển thị cả dòng thuận và dòng nghịch, cung cấp nhiều loại đầu ra như dòng điện, xung, giao tiếp số và giao tiếp HART.
• Bộ chuyển đổi áp dụng công nghệ gắn kết bề mặt (SMT), được trang bị chức năng tự kiểm tra và tự chẩn đoán. Độ chính xác của phép đo không bị ảnh hưởng bởi mật độ chất lỏng, độ nhớt, nhiệt độ, áp suất và độ dẫn. Không có rào cản trong ống đo nên không có mất thêm áp suất, và cơ cấu chuyển động trong ống đo giúp cảm biến có tuổi thọ rất cao.
• Mặt đồng hồ hiển thị được thiết kế hiện đại, có 3 dải thông số đo lường khác nhau. Thiết bị sử dụng nguồn điện phổ biến như 110V, 220V hoặc 380V.

Những điểm hạn chế

• Các chất khí, hơi và chất lỏng có lượng khí đáng kể không thể được đo bằng đồng hồ.
• Phương tiện lỏng có độ dẫn điện thấp không thể được đo bằng đồng hồ đo nước điện từ.
• Sản phẩm dầu mỏ và dung môi hữu cơ cũng không thể được đo bằng loại đồng hồ này.
• Đồng hồ điện tử không thích hợp để đo môi trường nhiệt độ cao và hiện đang gặp hạn chế do vật liệu lớp lót trong ống đo và vật liệu cách điện.
• Ngoài ra, chúng cũng dễ bị ảnh hưởng bởi nhiễu điện từ từ môi trường bên ngoài.

Đồng hồ đo lưu lượng nước điện tử thích hợp trong môi trường nào?

Trong ngày nay, các hệ thống tự động hóa đang đối mặt với yêu cầu về độ chính xác và tốc độ hoạt động cực kỳ cao, nhằm tối ưu hiệu suất toàn diện của hệ thống. Điều này đặc biệt phù hợp với việc sử dụng các thiết bị đo lường, đặc biệt là đồng hồ đo lưu lượng điện từ, để đảm bảo sự chính xác và hiệu quả trong việc đo lường lưu lượng.

Dưới đây là một số ứng dụng tiêu biểu của đồng hồ lưu lượng điện tử, không chỉ trong lĩnh vực công nghiệp mà còn trong đời sống hàng ngày:

• Sản phẩm đồng hồ lưu lượng điện tử được sử dụng rộng rãi trong các hệ thống xử lý nước thải, có khả năng đo lường lưu lượng nước thải sinh hoạt và công nghiệp.
• Đồng hồ đo lưu lượng nước điện tử cũng có ứng dụng quan trọng trong hệ thống máy bơm và hệ thống chữa cháy PCCC.
• Sản phẩm này được áp dụng hiệu quả trong các môi trường đòi hỏi áp suất cao, đặc biệt là trong các môi trường chứa các chất hóa học có khả năng ăn mòn cao, nước muối và đường ống nước thải chứa tạp chất.
• Ứng dụng của đồng hồ lưu lượng điện tử cũng xuất hiện trong các ngành sản xuất như nhà máy giặt, nhà máy chế biến thực phẩm, sản xuất đồ uống và nước giải khát.

Tại sao nên chọn đồng hồ đo nước điện tử chính hãng

Các sản phẩm đo lưu lượng điện từ chính hãng đã chứng minh sự xuất sắc trong việc đáp ứng nhu cầu đo lưu lượng với chất lượng tốt nhất. Những thiết bị này không chỉ đơn thuần là đồng hồ đo lưu lượng nước mà còn là những công cụ được đông đảo người tiêu dùng đánh giá cao về hiệu suất, hiệu quả hoạt động và độ tin cậy. Điều đặc biệt là sự phổ biến của các thiết bị điện từ, mà đã thu hút mạnh mẽ thông qua mạng lưới phân phối rộng khắp trên toàn quốc.

Toàn bộ các thiết bị đều được sản xuất theo tiêu chuẩn quốc tế khắt khe và trải qua nhiều bước kiểm tra trong quy trình sản xuất. Chính những yếu tố này đã góp phần làm cho các thiết bị đo lưu lượng nước luôn giữ vững vị trí dẫn đầu trong danh sách các vật tư phục vụ ngành nước, đạt danh hiệu sản phẩm bán chạy nhất trong năm 2023 tại Tuấn Hưng Phát.

Hiện nay, Tuấn Hưng Phát tự hào là đơn vị nhập khẩu và phân phối độc quyền hai dòng đồng hồ đo lưu lượng nước điện từ đến từ hai quốc gia Hàn Quốc và Đài Loan, đó chính là Hansung và Woteck. Do đó, chúng tôi cam kết rằng tất cả hàng hóa đều đạt tiêu chuẩn chính hãng, được đảm bảo về chất lượng và được bảo hành trong khoảng thời gian lên đến 24 tháng.

Không chỉ vậy, mức giá của những sản phẩm này cũng thấp hơn so với những đồng hồ đo lưu lượng nhập khẩu thông qua các bên thứ ba. Cả hai dòng sản phẩm đồng hồ này đã được các chuyên gia vận hành và doanh nghiệp tại Việt Nam đánh giá cao.

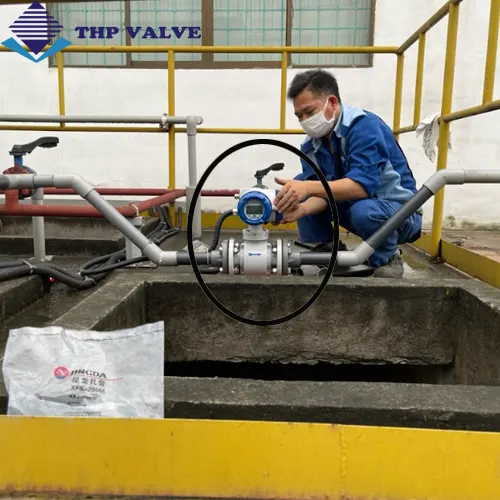

Yêu cầu kỹ thuật lắp đồng hồ nước điện tử

Lắp đặt đúng đồng hồ đo nước theo quy trình giúp đảm bảo hiệu suất tối đa và độ chính xác cao khi thực hiện việc đo lường nước. Dưới đây, chúng tôi sẽ cung cấp hướng dẫn chi tiết về cách lắp đặt đồng hồ đo nước điện tử một cách chính xác:

• Chọn vị trí lắp đặt: Chọn vị trí lắp đặt cho đồng hồ sao cho tiếp xúc trực tiếp với dòng chảy nước cần đo. Ưu tiên lựa chọn vị trí trên đoạn ống nước thẳng, tránh các cạnh cong, uốn khúc hoặc vị trí có hiện tượng xoáy nước.
• Kiểm tra và chuẩn bị thiết bị: Trước khi tiến hành lắp đặt, hãy kiểm tra cẩn thận sản phẩm để đảm bảo không có hỏng hóc hoặc sự cố nào. Đảm bảo rằng tất cả các linh kiện cần thiết như vít, ốc và dây cáp đã được đầy đủ chuẩn bị.
• Lắp đặt trên ống nước: Mở các đoạn ống nước tại vị trí đã chọn để lắp đặt đồng hồ. Hãy đảm bảo các đoạn ống này đã được cắt đúng kích thước, lắp ráp chính xác và đảm bảo dòng chảy nước không bị gián đoạn.
• Lắp đặt đồng hồ: Thực hiện lắp đặt đồng hồ nước điện từ theo hướng dẫn từ nhà sản xuất hoặc chuyên gia kỹ thuật. Đảm bảo rằng các ốc và vít đã được thắt chặt một cách đúng cách để đồng hồ không bị lỏng lẻo hoặc di chuyển.
• Kết nối dây cáp: Kết nối các dây cáp đi kèm của đồng hồ đến nguồn điện hoặc hệ thống ghi dữ liệu (nếu có).
• Kiểm tra kỹ thuật: Sau khi hoàn thành lắp đặt, hãy kiểm tra kỹ thuật bằng cách mở nguồn nước và đảm bảo thiết bị hoạt động chính xác, không có hiện tượng rò rỉ nước.
• Thử nghiệm hoạt động: Tiến hành thử nghiệm hoạt động bằng cách mở và đóng vòi nước để đảm bảo sản phẩm hoạt động đúng cách và ghi nhận lưu lượng nước một cách chính xác.

Lưu ý: Việc lắp đặt đồng hồ đo lượng nước điện từ có thể đòi hỏi sự hỗ trợ từ người có kinh nghiệm hoặc chuyên gia lắp đặt để đảm bảo việc thực hiện đúng cách và an toàn.

Trên đây là toàn bộ thông tin chi tiết nhất về đồng hồ đo lưu lượng nước điện tử mà Tuấn Hưng Phát đã cung cấp đến mọi người. Để biết thêm thông tin chi tiết hơn về sản phẩm, báo giá, vui lòng liên hệ trực tiếp đến Tuấn Hưng Phát để chúng tôi hỗ trợ thêm cho bạn nhé.
