Phân biệt sự khác nhau giữa van cổng và van bướm | 4 điểm cần lưu ý

Van cổng và van bướm là 2 loại van công nghiệp phổ biến, được sử dụng rộng rãi hiện nay. Vậy sự khác nhau giữa van cổng và van bướm là gì? Nên lựa chọn loại van nào phù hợp, tốt nhất? Hãy tìm hiểu bài viết dưới đây của Tuấn Hưng Phát Valve để hiểu rõ hơn từng dòng van và chọn mua model thích hợp nhất nhé.

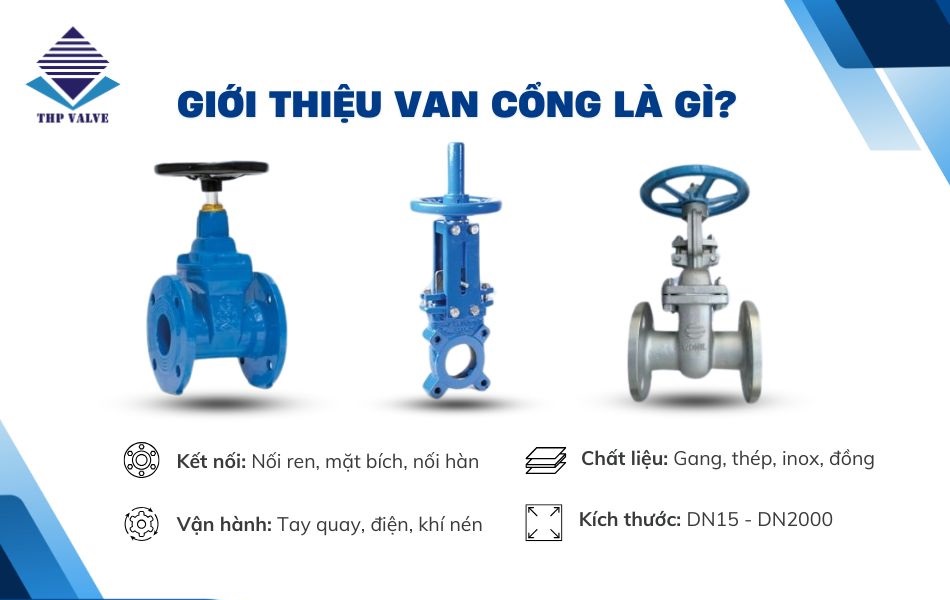

Van cổng là gì?

Van cổng có tên tiếng anh là Gate Valve, đây là dòng van chuyên đóng/mở hệ thống và vận hành theo dạng nâng lên, hạ xuống như cánh cổng để vận hành hệ thống van. Chính vì thế, sản phẩm được lắp đặt ở vị trí đầu hoặc cuối đường ống và cơ chế hoạt động này có thể vận hành ổn định trong hệ thống áp lực lớn, công suất cao.

Hiện van cổng được thiết kế theo dạng ty nổi, ty chìm hoặc van cổng dao giúp đáp ứng theo từng lưu chất, vị trí lắp đặt hay hệ thống vận hành. Do đó, sản phẩm được ứng dụng rộng rãi trong hệ thống nước, chất lỏng, hóa chất và lưu chất đặc như bột giấy, xi măng,…

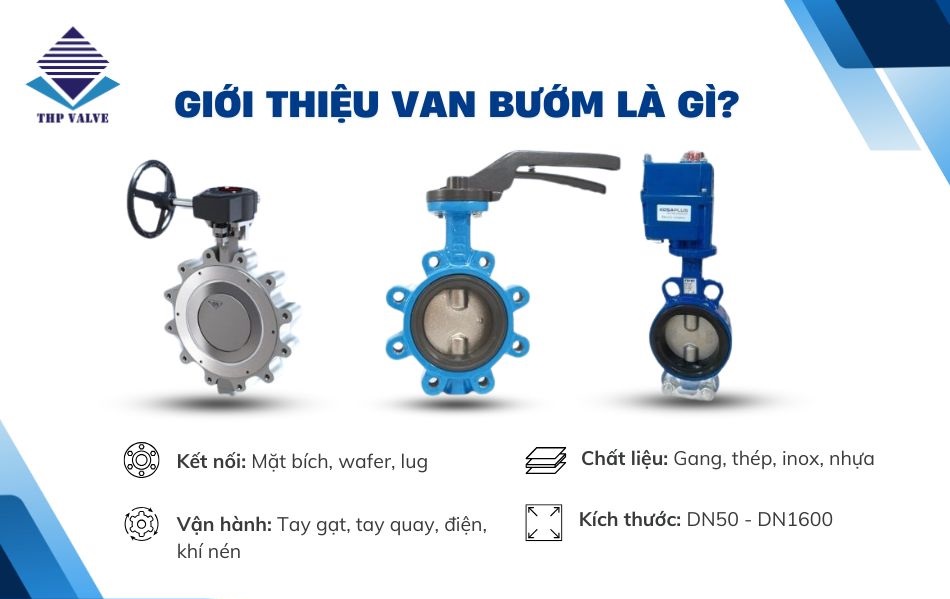

Van bướm là gì?

Van bướm có tên tiếng anh là Butterfly Valve và có cấu tạo cùng cơ chế hoạt động tương tự hình cánh bướm với phần đĩa van xoay ngang 90 độ để đóng hoặc mở hoàn toàn hệ thống đường ống. Đặc biệt, sản phẩm có kiểu dáng gọn cùng trọng lượng nhẹ nên phù hợp trong vị trí lắp đặt hạn chế và yêu cầu dễ dàng lắp đặt, bảo trì.

Thông thường van cánh bướm có kích thước lớn từ DN50 trở lên và được thiết kế với đa dạng kiểu dáng cùng kiểu kết nối như mặt bích, wafer, lug. Nên, dòng van này được ứng dụng rộng rãi trong nhiều lĩnh vực như hệ thống cấp thoát nước, PCCC, hệ thống đóng tàu, nhà máy sản xuất, hóa chất, khí hơi,…

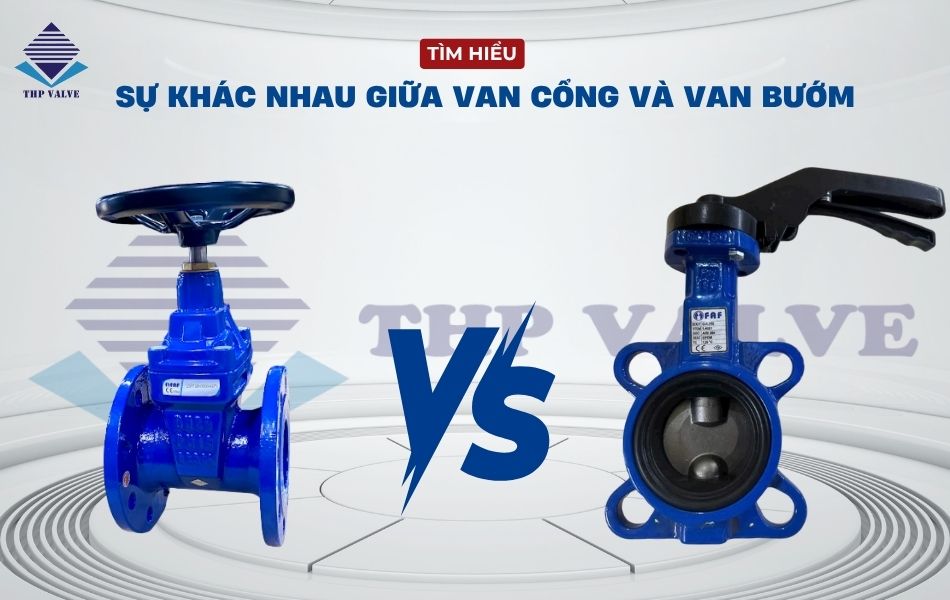

Sự khác nhau giữa van cổng và van bướm hiện nay

Có thể thấy rằng, van cổng và van bướm đều thực hiện nhiệm vụ đóng/mở hoàn toàn hệ thống nhưng có không ít điểm khác nhau. Dưới đây là sự khác nhau giữa van cổng và van bướm:

Thiết kế, cấu tạo

• Van cổng: Sản phẩm được thiết kế với phần trục ty chìm hoặc nổi tùy theo từng thiết kế. Kết hợp với đĩa van ở phía trên trong trạng thái mở, giúp hạn chế tình trạng mài mòn và ảnh hưởng đến hệ thống lưu chất.
• Van bướm: Thiết bị có thiết kế phần trục ty chìm và kể cả khi đóng hoặc mở van, phần trục và đĩa van đều nằm hoàn toàn trong dòng chảy. Do đó, sau một thời gian sử dụng van bướm thì phần cánh bướm dễ bị mài mòn hơn.

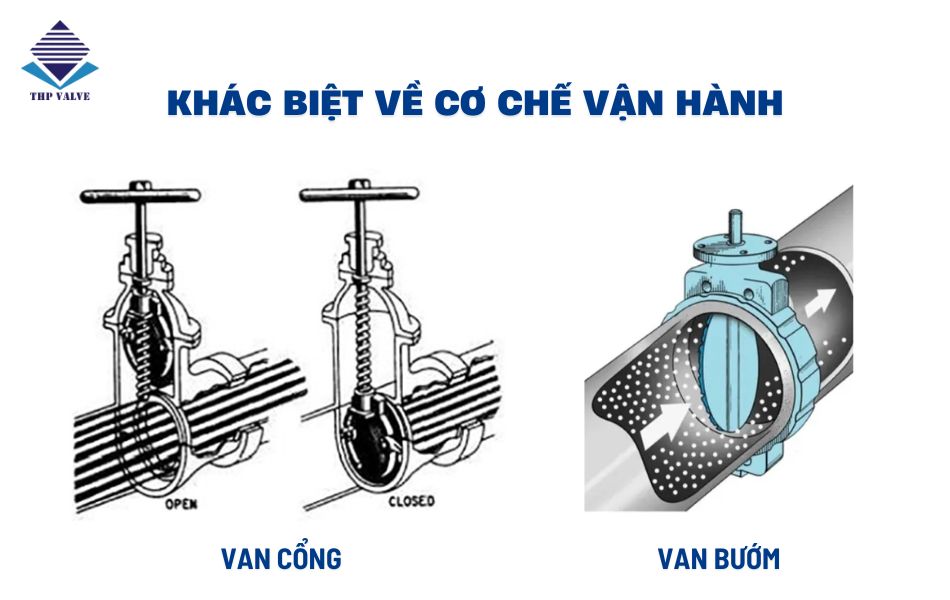

Nguyên lý vận hành

• Van cổng: Van cửa có cơ chế hoạt động nâng lên hoặc hạ xuống nên cần nhiều vòng quay cùng thời gian để đóng hay mở hoàn toàn hệ thống. Trong đó, model có phương thức vận hành chính là tay quay, điều khiển điện, điều khiển khí nén.
• Van bướm: Van cánh bướm hoạt động theo nguyên lý xoay ngang 90 độ để đóng/mở hệ thống nên chỉ cần quay 90 độ để điều khiển van hoàn toàn. Và model có kiểu vận hành chính là tay quay, tay gạt hoặc điều khiển điện, khí nén.

Kích thước và kiểu kết nối

• Van cổng: Sản phẩm có kích thước lớn với dải kích thước rộng từ DN15 đến DN2000, chuyên dùng trong đường ống chính, đường ống tổng. Cùng kiểu kết nối dạng ren, nối hàn hoặc mặt bích linh hoạt, với độ kín khít cao nên van chặn có thể sử dụng trong nhiều hệ thống lớn nhỏ khác nhau.
• Van bướm: Van cánh bướm có kích thước trung bình lớn từ DN50 đến DN1600 và sử dụng kiểu kết nối mặt bích, Wafer, Lug giúp dễ dàng lắp đặt, thay thế. Thông thường, thiết bị này thường dùng trong đường ống nhánh, ống rẽ.

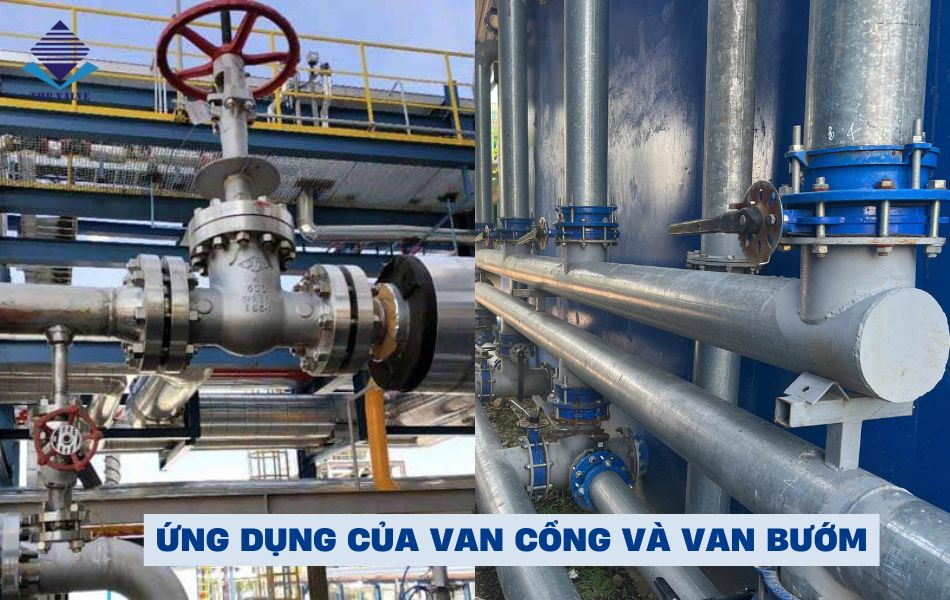

Môi trường sử dụng

• Van cổng: Thiết bị thường dùng trong hệ thống ngầm, hệ thống áp suất lớn và phổ biến trong nhiều lĩnh vực như nước, chất lỏng, hóa chất, khí nén, sản xuất xi măng, bột giấy,…
• Van bướm: Van bướm hiện đang được lắp đặt hầu hết trong nhiều hệ thống bao gồm nước sạch, nước thải, nước cất, hóa chất, khí gas, khí nén,…

Để thuận tiện trong quá trình theo dõi và đánh giá sự khác nhau giữa van cổng và van bướm, các bạn đọc có thể tham khảo bảng tổng hợp dưới đây:

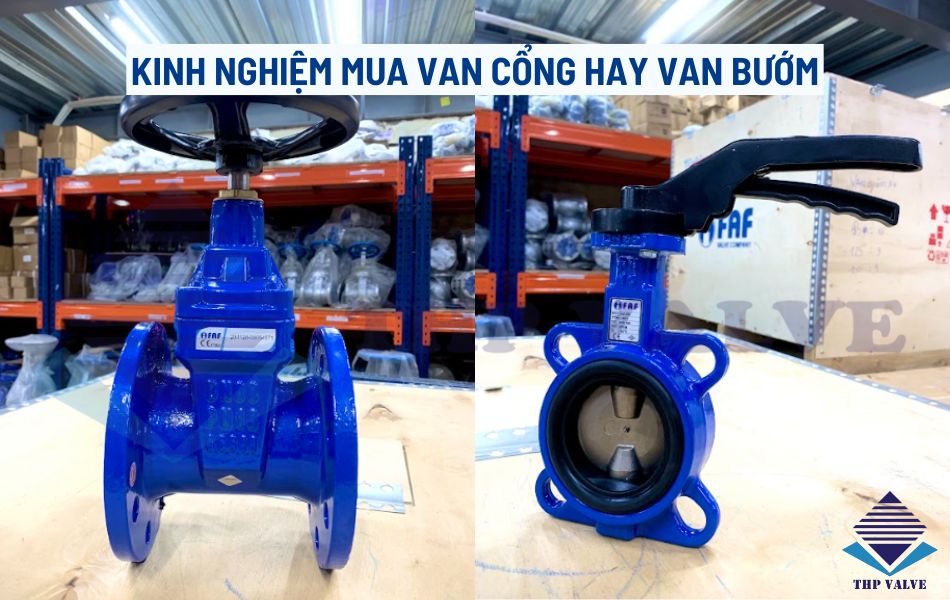

Nên chọn dùng van cổng hay van bướm cho hệ thống?

Van cổng và van bướm đều có những ưu điểm riêng biệt nên để tùy theo nhiều yếu tố như mục đích sử dụng, không gian lắp đặt, chi phí hay yêu cầu kỹ thuật mà lựa chọn sản phẩm phù hợp. Dưới đây là một số kinh nghiệm từ chuyên gia chia sẻ về việc lựa chọn dùng van cổng hay van bướm:

• Đối với van cổng: Nên lựa chọn sử dụng trong các hệ thống yêu cầu độ kín khít cao, áp suất làm việc lớn và không gian lắp đặt thoải mái, ít đóng/mở liên tục. Bởi dòng van cửa có khả năng chịu áp lực và chống rung tốt nhưng kiểu dáng lớn và thời gian đóng/mở chậm.
• Đối với van bướm: Phù hợp trong các hệ thống có chi phí đầu tư thấp hoặc không gian hạn chế, nhỏ, hẹp. Đồng thời, đối với hệ thống yêu cầu đóng/mở nhanh hoặc điều tiết lưu lượng linh hoạt thì nên sử dụng van bướm.

Ngoài ra, trong một số trường hợp cần cân nhắc lựa chọn giữa van cổng và van bướm để lựa chọn thiết bị giúp đạt hiệu quả và tối ưu chi phí tốt nhất.

Tuấn Hưng Phát Valve – Đơn vị cung cấp van cổng, van bướm uy tín

Là một trong những đơn vị tiên phong hàng đầu trong lĩnh vực van công nghiệp, Tuấn Hưng Phát Valve hiện đã phục vụ cho nhiều dự án và cung cấp van cổng, van bướm tại nhiều hệ thống quan trọng hiện nay. Tự hào với hơn 16 năm hoạt động, chúng tôi luôn cam kết đem tới các mẫu van chuẩn chính hãng với xuất xứ từ Hàn Quốc, Đài Loan, Malaysia, Thổ Nhĩ Kỳ, Đức,…

Khi mua hàng tại đây, các bạn có thể yên tâm về dịch vụ cùng chất lượng sản phẩm với các dòng van cổng, van bướm có đầy đủ CO – CQ, VAT, Catalog, hóa đơn,… Cùng chế độ bảo hành 12 tháng, lỗi 1 đổi 1 và hỗ trợ lắp đặt, bảo trì, bảo dưỡng.

Ngoài ra, Tuanhungphatvalve.com luôn có mức giá cạnh tranh cùng nhiều chính sách ưu đãi hấp dẫn khi mua hàng số lượng lớn hoặc đối với khách hàng thân thiết. Liên hệ tới Hotline 0961.694.858 để nhân viên giàu kinh nghiệm hỗ trợ và báo giá tốt nhất!

Hy vọng bài viết trên đây đã giúp các bạn đọc hiểu rõ hơn về sự khác nhau giữa van cổng và van bướm, đồng thời lựa chọn được thiết bị tốt nhất cho hệ thống của mình. Mỗi một loại van đều có những đặc điểm riêng biệt và cần xác định rõ nhu cầu sử dụng để lựa chọn model thích hợp nhất. Đừng quên theo dõi Tuấn Hưng Phát Valve để cập nhật thêm nhiều thông tin hữu ích về van công nghiệp nhé!
