Van bướm inox cung cấp giải pháp điều tiết và kiểm soát lưu lượng chính xác và bền bỉ trong các hệ thống hóa chất, thực phẩm, nước sạch hoặc môi trường có tính ăn mòn và yêu cầu an toàn vệ sinh cao. Vậy sản phẩm có cấu tạo, nguyên lý và những loại nào, hãy cùng Tuấn Hưng Phát Valve theo dõi chi tiết trong bài viết dưới đây hoặc liên hệ Hotline 0961.694.858 để được tư vấn chuyên sâu nhé!
Tìm hiểu về van bướm inox là gì?
Van bướm inox hay còn gọi là van cánh bướm inox, đây là dòng van được làm hoàn toàn từ chất liệu inox 304 hoặc inox 316 với khả năng chống ăn mòn, chịu nhiệt và chịu áp lực cao. Đặc biệt, với bề mặt sạch, dễ vệ sinh và đảm bảo tính an toàn cao nên sản phẩm hiện đang được ứng dụng rộng rãi trong các môi trường nước sạch, thực phẩm, dược phẩm,…
Sản phẩm van cánh bướm inox là dòng van công nghiệp được thiết kế để đóng mở hoặc điều tiết dòng chảy lưu chất với cơ chế xoay ngoay góc từ 0 đến 90 độ. Nhờ vậy, sản phẩm sở hữu khả năng đóng mở nhanh chóng, tiết kiệm thời gian thao tác và tối ưu không gian khi lắp đặt.
Hiện nay, van bướm inox được thiết kế với kích thước chính từ DN40 đến DN500 kết hợp với nhiều kiểu vận hành dạng cơ học như tay gạt, tay quay đến dạng điều khiển tự động như điều khiển điện, khí nén. Vậy nên, model đáp ứng nhiều nhu cầu và hệ thống vận hành khác nhau từ vận hành trực tiếp đến tự động hóa.
Thông số kỹ thuật chi tiết về van bướm chất liệu inox
Về cơ bản, van bướm inox đều có thiết kế với thông số kỹ thuật làm việc đa dạng, phù hợp với từng hệ thống vận hành và yêu cầu sử dụng khác nhau. Do đó, việc nắm rõ thông số kỹ thuật giúp lựa chọn đúng thiết bị ngay từ đầu và dưới đây là bảng thông số chúng van cánh bướm inox:
| Kích thước | DN50 – DN500 |
| Chất liệu thân van | Inox 304 hoặc Inox 316 |
| Chất liệu gioăng làm kín | EPDM, PTFE, NBR,… |
| Kết nối | Mặt bích, Lug, Wafer, Clamp |
| Tiêu chuẩn kết nối | BS, JIS, DIN, ANSI |
| Áp suất làm việc | PN10, PN16, PN25, PN40 |
| Nhiệt độ hoạt động | Tối đa 220°C |
| Phương thức vận hành | Tay gạt, tay quay, điều khiển điện, điều khiển khí nén |
| Môi trường sử dụng | Nước sạch, hóa chất, hơi nóng, thực phẩm, dược phẩm, đồ uống,… |
| Xuất xứ | Thổ Nhĩ Kỳ, Tây Ban Nha, Hàn Quốc, Đài Loan, Malaysia,… |
Cấu tạo và nguyên lý hoạt động của van bướm inox
Mỗi loại van cánh bướm inox sẽ có thiết kế và kiểu dáng khác nhau, nhưng thông thường sản phẩm gồm các bộ phận cơ bản dưới đây:
- Thân van: Được làm từ chất liệu chính là inox và thiết kế tương tự như cánh bướm với kiểu kết nối chính là mặt bích, wafer, lug hoặc clamp. Thân van đóng vai trò khung chịu lực chính của thiết bị và liên kết các chi tiết bên trong.
- Trục van: Đây là bộ phận được thiết kế để kết nối giữa bộ điều khiển và đĩa van nên chịu trách nhiệm truyền lực vận hành trong quá trình đóng mở van. Đặc biệt, trục van được làm từ inox có khả năng chịu áp lực vận hành tốt.
- Đĩa van: Đĩa van là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất và có nhiệm vụ quan trọng để điều tiết hoặc đóng mở hệ thống. Nhờ được làm từ vật liệu inox nên đĩa van có độ bền và hạn chế bám cặn trong quá trình sử dụng.
- Gioăng làm kín: Thường được lắp giữa thân van và đĩa van để đảm bảo độ kín khít, ngăn chặn hiện tượng rò rỉ lưu chất và gioăng làm kín thường làm từ EPDM, PTFE, NBR,…
- Bộ phận điều khiển: Bộ phận này tạo lực tác động giúp van thực hiện thao tác đóng mở hoặc điều tiết tùy theo nhu cầu sử dụng, bộ điều khiển van bướm inox được thiết kế với 4 loại cơ bản là tay gạt, tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén, phù hợp theo từng nhu cầu.
Van bướm inox hoạt động dựa vào nguyên lý xoay đĩa van quanh trục van, nên khi người vận hành tác động lực lên bộ điều khiển, bộ điều khiển truyền lực lên trục van và truyền đến đĩa van để chuyển động xoay ngang. Từ đó, giúp đóng mở hoặc điều tiết hệ thống dòng chảy hiệu quả, chính xác.
Các loại van cánh bướm inox theo kết nối
Sản phẩm van bướm chất liệu inox được làm từ chất liệu chính là thép không gỉ và đang được thiết kế với đa dạng mẫu mã, kiểu dáng nhằm đáp ứng từng nhu cầu sử dụng của hệ thống khác nhau. Dựa vào kiểu kết nối, có thể phân loại van thành 4 dòng cơ bản sau đây:
Van bướm inox wafer
Van bướm inox Wafer là kiểu kết nối dạng kẹp giữa hai mặt bích đường ống bằng bulong xuyên suốt. Đây là mẫu van phổ biến nhất hiện nay nhờ thiết kế nhỏ gọn, trọng lượng nhẹ và chi phí đầu tư thấp. Dòng van này phù hợp với hệ thống nước sạch, HVAC, PCCC hoặc các hệ thống công nghiệp thông thường có áp lực trung bình.
Van bướm inox lug
Van cánh bướm inox kiểu kết nối lug hay còn gọi là tai bích, đây là kiểu kết nối có thiết kế đặc biệt với các tai ren nằm xung quanh thân van, cho phép bắt bulong độc lập ở từng mặt bích. Cho nên, sản phẩm giúp việc tháo rời một bên đường ống trở nên dễ dàng mà không ảnh hưởng đến toàn bộ hệ thống, thuận tiện khi bảo trì và phù hợp hệ thống công nghiệp hóa chất.
Van bướm inox mặt bích
Van bướm inox mặt bích được thiết kế hai đầu mặt bích và sử dụng bulong đai ốc để kết nối với mặt bích đường ống, do đó kiểu kết nối này có độ kín khít cao, ngăn rò rỉ khi vận hành và chịu áp lực tốt. Vì thế, sản phẩm chuyên trong các hệ thống môi trường áp lực cao hoặc kích thước vận hành lớn.
Van bướm inox nối clamp
Đây là dòng van bướm sử dụng kiểu kết nối nhanh bằng kẹp Clamp, với tháo lắp cực nhanh và thuận tiện trong việc vệ sinh. Kết hợp với chất liệu van bướm inox bề mặt nhẵn, hạn chế bám cặn và đáp ứng tiêu chuẩn vệ sinh cao nên model thường xuất hiện trong ngành thực phẩm, đồ uống, dược phẩm và sản xuất nước tinh khiết nhờ yêu cầu vệ sinh nghiêm ngặt.
~~~ Tìm hiểu ngay danh mục van bướm với nhiều thiết kế, mẫu mã và thương hiệu xuất xứ để lựa chọn thiết bị tối ưu cho hệ thống của doanh nghiệp!
Cập nhật bảng giá van bướm inox theo kích thước
Giá van bướm inox trên thị trường hiện nay thường thay đổi tùy thuộc và nhiều yếu tố như kích thước, kiểu kết nối, phương thức vận hành hay thương hiệu cung cấp. Đặc biệt, các dòng van điều khiển điện hoặc khí nén, mức giá sẽ có sự chênh lệch đáng kể so với van bướm vận hành thủ công.
Để giúp khách hàng dễ dàng dự toán chi phí và lựa chọn thiết bị phù hợp, dưới đây Tuấn Hưng Phát Valve đã cập nhật bảng giá van bướm inox theo từng kích thước thông dụng, bạn đọc có thêm xem và tham khảo:
| Kích thước | Giá thành (VNĐ) |
| DN40 | 800.000 – 5.000.000 |
| DN50 | 1.000.000 – 5.500.000 |
| DN65 | 1.300.000 – 6.000.000 |
| DN80 | 1.800.000 – 7.000.000 |
| DN100 | 2.000.000 – 7.500.000 |
| DN125 | 2.700.000 – 9.000.000 |
| DN150 | 3.000.000 – 11.000.000 |
| DN200 | 4.200.000 – 15.000.000 |
| DN250 | 5.000.000 – 18.000.000 |
| DN300 | 7.000.000 – 20.000.000 |
| DN400 | 10.000.000 – 45.000.000 |
| … | … |
Lưu ý: Bảng giá van bướm inox trên đây chỉ mang tính chất tham khảo và phụ thuộc vào nhiều yếu tố như VAT, vận chuyển,… Vui lòng liên hệ trực tiếp Hotline 0961.694.858 để được báo giá chi tiết nhé~

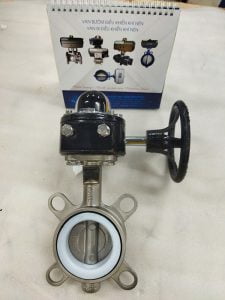

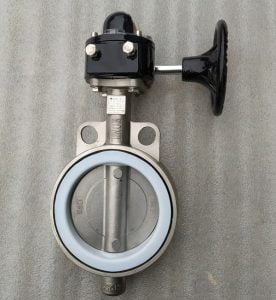

Cận cảnh hình ảnh van cánh bướm inox nhập khẩu chính hãng
Trên thị trường hiện nay, van bướm chất liệu inox được sản xuất với nhiều mẫu mã và thiết kế khác nhau. Để giúp khách hàng có góc nhìn thực tế hơn, dưới đây là các mẫu van đang được Tuấn Hưng Phát Valve cập nhật trực tiếp tại kho:
Van bướm inox được ứng dụng phổ biến ở đâu?
Được làm từ chất liệu inox sở hữu khả năng chống ăn mòn, chịu áp lực và đáp ứng tiêu chuẩn vệ sinh cao nên van cánh bướm inox giúp kiểm soát và điều tiết dòng chảy lưu chất hiệu quả, đáp ứng nhu cầu sử dụng tối ưu. Cho nên, thiết bị hiện đang được sử dụng rộng rãi trong nhiều lĩnh vực như:
- Hệ thống đường ống dẫn hóa chất có môi trường axit, bazơ hoặc lưu chất ăn mòn cao.
- Nhà máy sản xuất thực phẩm, nước giải khát, bia rượu và yêu cầu tiêu chuẩn vệ sinh an toàn nghiêm ngặt.
- Ngành sản xuất dược phẩm, mỹ phẩm cần thiết bị hạn chế bám cặn và chống nhiễm khuẩn.
- Hệ thống xử lý nước sạch, nước thải trong khu công nghiệp, khu đô thị, tòa nhà,…
- Ngoài ra, van bướm inox còn đóng vai trò quan trọng trong hệ thống hơi nóng, khí nén và dầu công nghiệp có nhiệt độ và áp suất lớn.
Nơi bán van bướm inox đáng tin cậy, sẵn kho SLL tại Việt Nam?
Giữa rất nhiều đơn vị cung cấp trên thị trường, việc lựa chọn nơi bán van bướm inox đảm bảo đúng chất liệu, đúng tiêu chuẩn kỹ thuật và phù hợp với hệ thống vận hành luôn là vấn đề khiến nhiều khách hàng quan tâm. Vì thế, nếu lựa chọn model kém chất lượng, chúng sẽ nhanh chóng hư hỏng, làm tăng chi phí sửa chữa, thay thế về lâu về dài.
Tại Tuấn Hưng Phát Valve, đơn vị hơn 17 năm kinh nghiệm và đã cung cấp hơn 2000+ mẫu van bướm inox cho nhiều dự án, công trình sản xuất quan trọng trên cả nước. Tại đây, chúng tôi sở hữu các mẫu van chất lượng với đầy đủ mẫu mã, kiểu kết nối và phương thức vận hành, giúp khách hàng dễ dàng lựa chọn thiết bị phù hợp, đáp ứng nhu cầu.
Bên cạnh đó, THP Valve luôn đáp ứng chuẩn tiến độ dự án thi công và yêu cầu khách hàng đã đề ra nhờ kho hàng chứa lên tới 1200 m2 và được đặt tại 2 cơ sở chính là Hà Nội và Hồ Chí Minh.
Chính vì thế, chúng tôi luôn sẵn sàng phục vụ các đơn hàng lớn nhỏ của mọi khách hàng, đặc biệt với đơn hàng SLL, khách hàng thân thiết, luôn được mua với mức giá ưu đãi và chính sách hấp dẫn.
Với đội ngũ kỹ thuật có nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp và thiết bị đường ống, Tuấn Hưng Phát Valve tự tin hỗ trợ khách hàng lựa chọn được van bướm inox phù hợp, vận hành ổn định và đạt hiệu quả sử dụng lâu dài.
Để được tư vấn và nhận báo giá ưu đãi, vui lòng để lại thông tin tại mục Hỗ Trợ hoặc liên hệ ngay Hotline 0961.694.858 của chúng tôi nhé!
