Tuấn Hưng Phát có sản phẩm bộ điều khiển điện tuyến tính chất lượng cao tự động, siêu bền.

Yêu cầu tư vấn Đặt hàng nhanh
Miễn phí vận chuyển

Mã: BDKDTT Danh mục: Van điều khiển điện

Mô tả

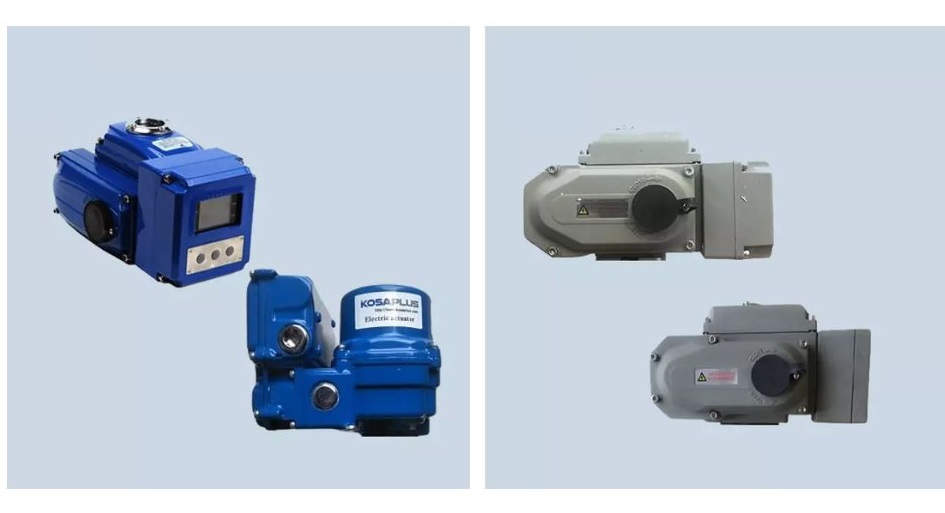

Giới thiệu về bộ điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính còn được gọi là đầu điện tuyến tính hay bộ điện tuyến tính, là một thiết bị truyền động bằng điện được thiết kế đặc biệt để cung cấp chuyển động thẳng nhằm tự động hóa các loại van công nghiệp yêu cầu chuyển động tịnh tiến của ty van để đóng hoặc mở.

Các loại van điển hình sử dụng bộ điều khiển này bao gồm van cổng, van cầu, van bi, van bướm, van màng và một số loại van khác có cơ cấu vận hành tương tự.

Thiết bị này thay thế hoàn toàn việc vận hành van bằng tay quay thủ công hoặc các cơ cấu truyền động khác mang lại nhiều lợi ích vượt trội:

Tự động hóa hoàn toàn: Cho phép đóng mở hoặc điều tiết van từ xa thông qua tín hiệu điện.
Tích hợp dễ dàng vào hệ thống tự động: Nhận tín hiệu điều khiển tiêu chuẩn công nghiệp (On/Off, 4-20mA, 0-10V) và cung cấp tín hiệu phản hồi vị trí.
Độ chính xác cao: Kiểm soát chính xác vị trí của cửa van, đặc biệt quan trọng đối với các ứng dụng điều tiết lưu lượng.
Tăng cường an toàn: Loại bỏ sự cần thiết của việc vận hành thủ công tại các vị trí nguy hiểm hoặc khó tiếp cận.
Hoạt động tin cậy và bền bỉ: Cấu trúc chắc chắn, vật liệu chất lượng cao, cấp bảo vệ IP67/IP68 chống bụi và nước, phù hợp với môi trường công nghiệp khắc nghiệt.
Tích hợp hệ thống: Dễ dàng kết nối và điều khiển bởi các hệ thống tự động hóa như PLC, SCADA, DCS.
Có cơ cấu vận hành bằng tay: Hầu hết các model đều tích hợp tay quay, vô lăng phụ để vận hành thủ công trong trường hợp mất điện hoặc cần bảo trì, kiểm tra.
Đa dạng lựa chọn: Có nhiều dải lực đẩy, tốc độ, hành trình và tùy chọn điện áp, tín hiệu điều khiển khác nhau.

Bộ điều khiển điện tuyến tính sử dụng động cơ điện kết hợp với hộp số và cơ cấu trục vít me để chuyển đổi chuyển động quay thành chuyển động thẳng với lực đẩy/kéo lớn, đủ sức vận hành các van có kích thước và áp suất làm việc khác nhau.

Nguyên lý hoạt động cơ bản của đầu điện tuyến tính

Nhận tín hiệu: Bộ điều khiển nhận tín hiệu điện từ hệ thống điều khiển (PLC, nút bấm…).
Động cơ hoạt động: Tín hiệu kích hoạt động cơ điện bên trong quay.
Truyền động qua hộp số: Động cơ truyền chuyển động quay qua hộp giảm tốc để tăng mô-men xoắn và giảm tốc độ.
Chuyển đổi chuyển động: Trục ra của hộp số làm quay trục vít me. Đai ốc liên kết với ty truyền động sẽ di chuyển dọc theo trục vít, tạo ra chuyển động thẳng tịnh tiến.
Vận hành van: Ty truyền động được kết nối với ty van công nghiệp, đẩy ty van xuống (đóng) hoặc kéo ty van lên (mở) tùy theo chiều quay của động cơ và thiết kế van.
Giới hạn hành trình: Khi ty truyền động đạt đến vị trí đóng hoặc mở hoàn toàn, công tắc hành trình sẽ được kích hoạt, tự động ngắt nguồn điện cấp cho động cơ theo chiều tương ứng.
Phản hồi vị trí: Cảm biến vị trí gửi tín hiệu về vị trí hiện tại của van về hệ thống điều khiển.

Thông số kỹ thuật cơ bản của bộ điều khiển điện tuyến tính

Sản phẩm	Bộ điều khiển điện tuyến tính
Điện áp hoạt động	24VDC, 220VAC, 380VAC
Tín hiệu điều khiển	Tuyến tính (Modulating): 4-20mA DC hoặc 0-10V DC
Tín hiệu phản hồi	Thường là 4-20mA DC tỷ lệ với vị trí hoặc tín hiệu relay báo trạng thái đóng mở
Công tắc hành trình	Có sẵn, thường là 2 công tắc cho điểm cuối hành trình đóng – mở. Có thể có thêm công tắc hành trình mô-men xoắn để bảo vệ quá tải.
Chế độ vận hành tay	Có, thường là dạng tay quay/vô lăng
Cấp bảo vệ	IP67, IP68 (chống bụi, chống nước)
Vật liệu vỏ	Hợp kim nhôm, gang
Kiểu kết nối với van	Theo tiêu chuẩn ISO 5210, ISO 5211 hoặc thiết kế riêng phù hợp với van

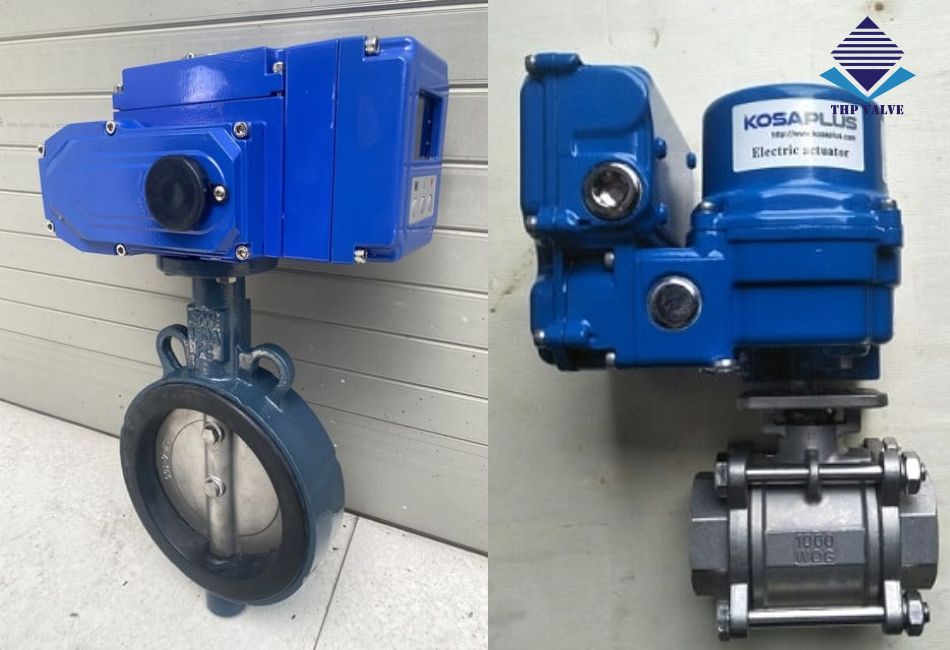

Lưu ý khi lựa chọn và lắp đặt đầu điện tuyến tính

Xác định yêu cầu: Cần tính toán chính xác lực đẩy/kéo, hành trình và tốc độ yêu cầu của van.
Chọn tín hiệu điều khiển: Phù hợp với hệ thống điều khiển hiện có.
Môi trường làm việc: Chọn cấp bảo vệ (IP) và dải nhiệt độ phù hợp.
Điện áp: Phù hợp với nguồn cấp tại vị trí lắp đặt.
Kiểu lắp đặt: Đảm bảo bộ điều khiển tương thích cơ khí với cổ van theo tiêu chuẩn hoặc yêu cầu chế tạo gá nối.
Lắp đặt: Thực hiện kết nối cơ khí chắc chắn và đi dây điện đúng kỹ thuật, đảm bảo an toàn.

Mua bộ điều khiển điện tuyến tính cho van công nghiệp ở đâu?

Việc lựa chọn nhà cung cấp uy tín là rất quan trọng để đảm bảo chất lượng sản phẩm và dịch vụ hỗ trợ kỹ thuật. Tuấn Hưng Phát Valve với kinh nghiệm lâu năm cung cấp các giải pháp van và thiết bị truyền động công nghiệp, là địa chỉ đáng tin cậy để quý khách tìm mua bộ điều khiển điện tuyến tính.

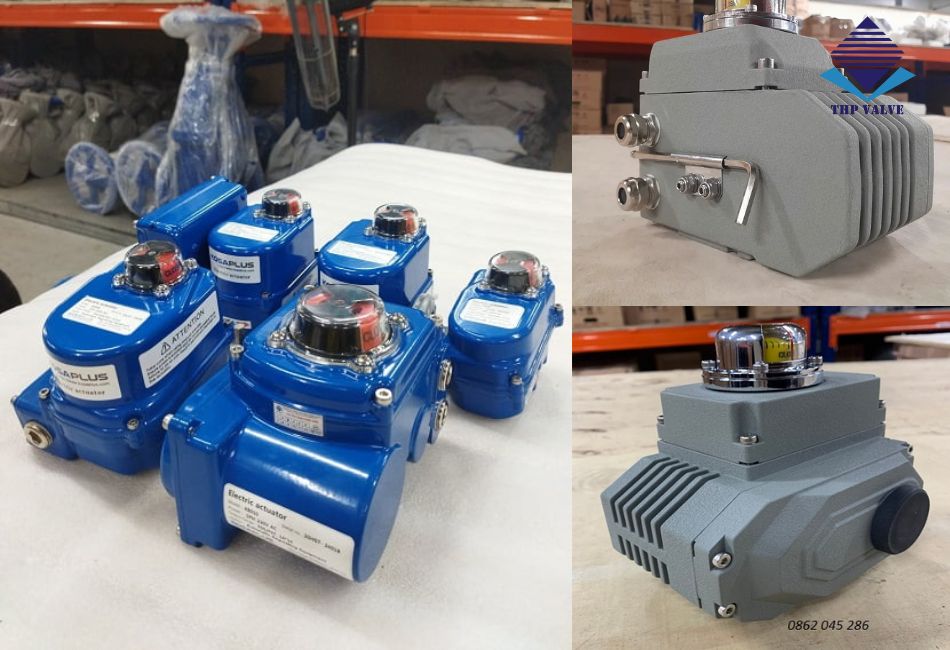

*Mua bộ điều khiển điện tuyến tính cho van công nghiệp tại Tuấn Hưng Phát*

Tại sao nên chọn Tuấn Hưng Phát Valve?

Sản phẩm đa dạng: Cung cấp nhiều dòng bộ điều khiển điện tuyến tính với các dải lực, hành trình, tín hiệu điều khiển khác nhau từ các thương hiệu uy tín.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật viên am hiểu về van và bộ truyền động sẽ tư vấn giúp quý khách lựa chọn sản phẩm phù hợp nhất với yêu cầu kỹ thuật và ứng dụng cụ thể của van.
Đảm bảo tương thích: Hỗ trợ kiểm tra và đảm bảo sự tương thích giữa bộ điều khiển và van công nghiệp của quý khách.
Hàng sẵn kho: Luôn có sẵn nhiều model thông dụng, đáp ứng nhanh chóng nhu cầu.
Giá cả cạnh tranh và bảo hành: Cung cấp sản phẩm với giá tốt và chế độ bảo hành chính hãng.

Hãy liên hệ ngay với Tuấn Hưng Phát Valve để nhận được sự tư vấn chi tiết và báo giá tốt nhất cho bộ điều khiển điện tuyến tính phù hợp với nhu cầu tự động hóa van công nghiệp của bạn.

Bên cạnh các bộ điều khiển tuyến tính, bộ điều khiển điện KosaPlus Hàn Quốc là một lựa chọn phổ biến cho các ứng dụng đóng mở van tự động. Với nguyên lý hoạt động dựa trên mô tơ điện và tích hợp thiết bị giám sát hành trình, bộ điều khiển Kosaplus đảm bảo độ chính xác và độ tin cậy cao. Tìm hiểu thêm về các ưu điểm và ứng dụng của loại bộ điều khiển này.
