Việc lắp đặt đồng hồ nước đúng kỹ thuật là yêu cầu bắt buộc nhằm đảm bảo kết quả đo lường chính xác và hạn chế tối đa rò rỉ. Một quy trình lắp đặt chuẩn không hề phức tạp nếu bạn nắm vững các quy tắc và thực hiện đúng các bước. Hãy cùng Tuấn Hưng Phát Valve tìm hiểu chi tiết trong bài viết sau.
Tại sao cần lắp đặt đồng hồ nước đúng cách?
Việc lắp đồng hồ nước đúng cách mang lại lợi ích to lớn cho cả người sử dụng và đơn vị quản lý:
- Đảm bảo đo lường chính xác, ghi nhận đúng lượng nước tiêu thụ, tránh sai số gây thiệt hại kinh tế.
- Giúp dễ dàng phát hiện các sự cố rò rỉ trên đường ống, hạn chế lãng phí nước.
- Lắp đặt đúng giúp đồng hồ hoạt động ổn định, tránh các hư hỏng do rung lắc hoặc áp lực không đều.
- Giúp đơn vị cấp nước quản lý chính xác lượng nước tiêu thụ và có kế hoạch bảo dưỡng, thay thế thiết bị định kỳ.

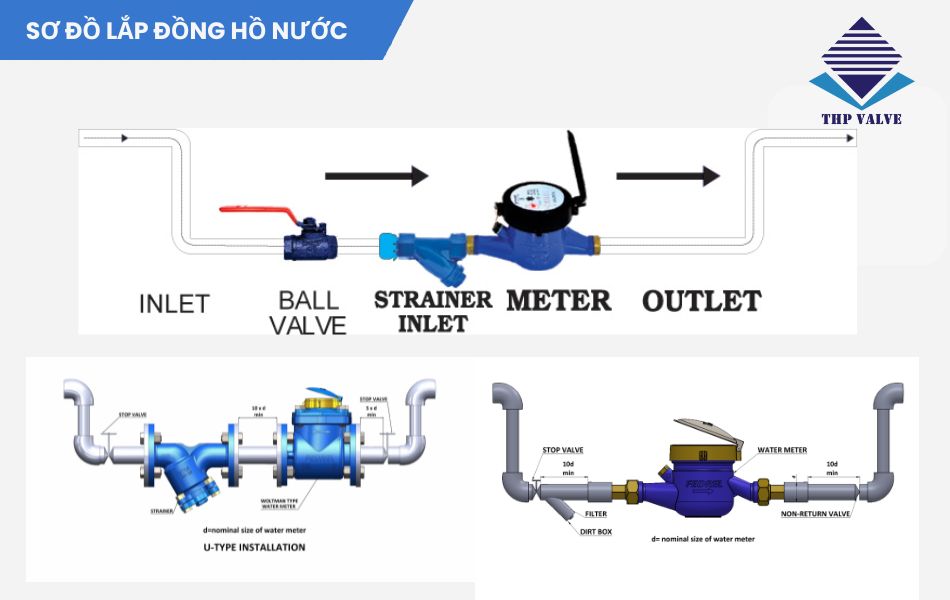

Sơ đồ lắp đồng hồ nước tiêu chuẩn
Để dễ hình dung, một sơ đồ lắp đồng hồ nước tiêu chuẩn sẽ bao gồm các thiết bị được lắp đặt theo thứ tự sau (tính theo chiều dòng chảy):
Van khóa (đầu vào) → Y lọc → Đồng hồ nước → Van 1 chiều → Van khóa (đầu ra)
- Van khóa: Nên được lắp đặt ở cả hai phía trước và sau, có vai trò cô lập đồng hồ nước khỏi hệ thống. Điều này cho phép việc sửa chữa hoặc thay thế diễn ra an toàn và thuận tiện mà không cần phải ngắt nguồn nước tổng của cả khu vực.
- Y lọc: Được lắp đặt ở phía trước đồng hồ, có vai trò cực kỳ quan trọng là giữ lại toàn bộ cặn bẩn, sỏi đá và rác thải. Việc này giúp bảo vệ cơ cấu cánh quạt khỏi bị kẹt hoặc mài mòn, trực tiếp đảm bảo độ chính xác và kéo dài tuổi thọ của thiết bị.
- Van một chiều: Thường được lắp đặt ở phía sau đồng hồ, có vai trò ngăn chặn hiện tượng dòng chảy dội ngược có thể làm hỏng cánh quạt khi bơm dừng đột ngột. Ngoài ra, nó còn giúp giữ cho đường ống và đồng hồ luôn đầy nước, đảm bảo đo chính xác cho lần khởi động tiếp theo.

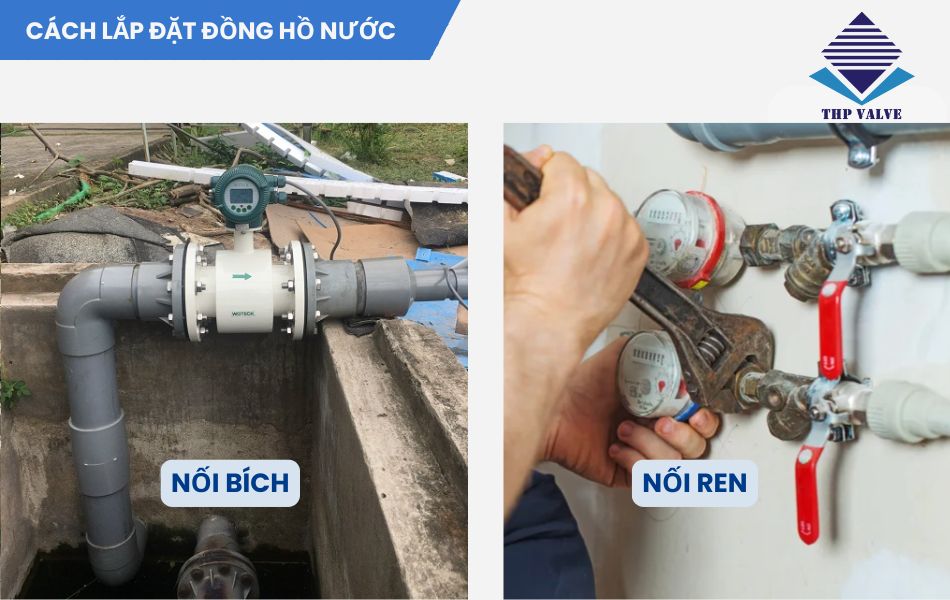

Hướng dẫn cách lắp đặt đồng hồ nước chuẩn kỹ thuật
Cách lắp đặt đồng hồ nước có thể khác nhau đôi chút tùy vào loại đồng hồ nối ren hay nối bích, nhưng về cơ bản đều tuân theo 3 bước chính sau:
Bước 1: Chuẩn bị trước khi lắp đặt
- Lựa chọn đồng hồ phù hợp: Xác định đúng loại đồng hồ cần dùng cho môi trường nước sạch hay nước thải, cần chất liệu và kiểu kết nối gì. Đặc biệt dải đo của đồng hồ phải phù hợp với lưu lượng của hệ thống.
- Chuẩn bị dụng cụ: Các dụng cụ cần thiết như cờ lê, mỏ lết, thước đo, kéo, băng tan và các phụ kiện đi kèm như rắc co, mặt bích, gioăng, bu lông.
- Vệ sinh đường ống: Xả sạch đường ống để loại bỏ toàn bộ cặn bẩn, sỏi đá, rác thải có thể gây kẹt cánh quạt của đồng hồ.

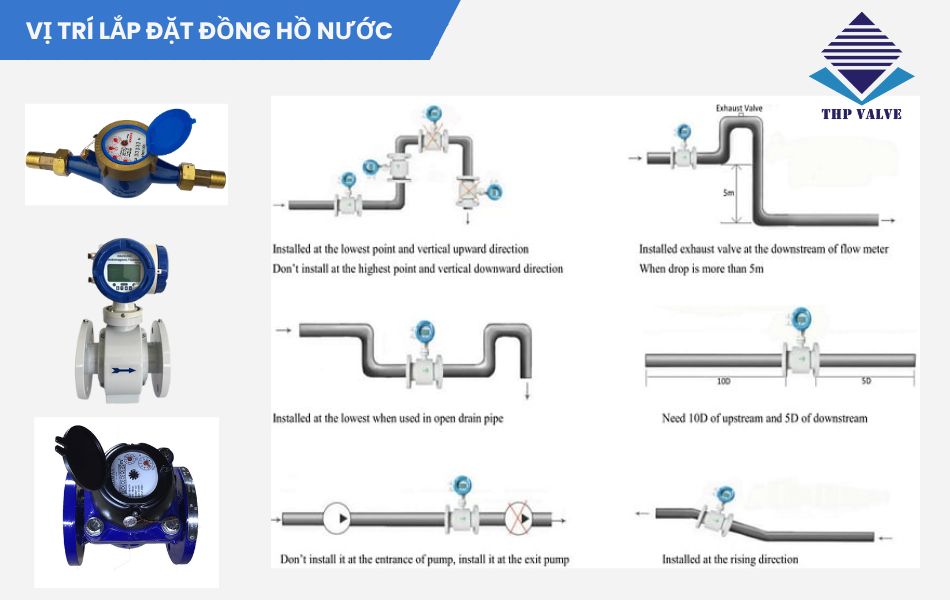

Bước 2: Lựa chọn vị trí lắp đặt
- Chọn vị trí lắp đặt trên một đoạn ống thẳng.
- Vị trí cần khô ráo, dễ dàng quan sát mặt số, thuận tiện cho việc kiểm tra và bảo trì sau này.
- Nên cách các nguồn gây rung động mạnh hoặc từ trường như máy bơm, động cơ ít nhất 2 mét.
- Không lắp đặt ở điểm cao nhất của đường ống vì có thể xảy ra tình trạng tụ khí, làm đồng hồ chạy sai.

Bước 3: Lắp đặt đồng hồ đo lưu lượng nước
- Khóa van nước tổng và xả hết nước còn lại trong đường ống.
- Đo chính xác chiều dài của đồng hồ và các phụ kiện đi kèm, sau đó cắt một đoạn ống tương ứng tại vị trí đã chọn.
- Gắn hai đầu rắc co hoặc hàn hai mặt bích vào hai đầu ống vừa cắt.
- Quấn một lớp băng tan vừa đủ dày quanh phần ren của đồng hồ và rắc co để đảm bảo độ kín.
- Đặt đồng hồ vào giữa hai đầu nối, phải đảm bảo cách lắp đồng hồ nước đúng chiều theo mũi tên được in trên thân van.
- Dùng cờ lê siết chặt đều các đai ốc (đối với nối ren) hoặc các bu lông (đối với nối bích) theo thứ tự chéo để đảm bảo lực ép đồng đều.
- Mở từ từ van nước tổng và quan sát kỹ các vị trí kết nối xem có bị rò rỉ hay không. Nếu có, hãy siết lại cho đến khi kín hoàn toàn.

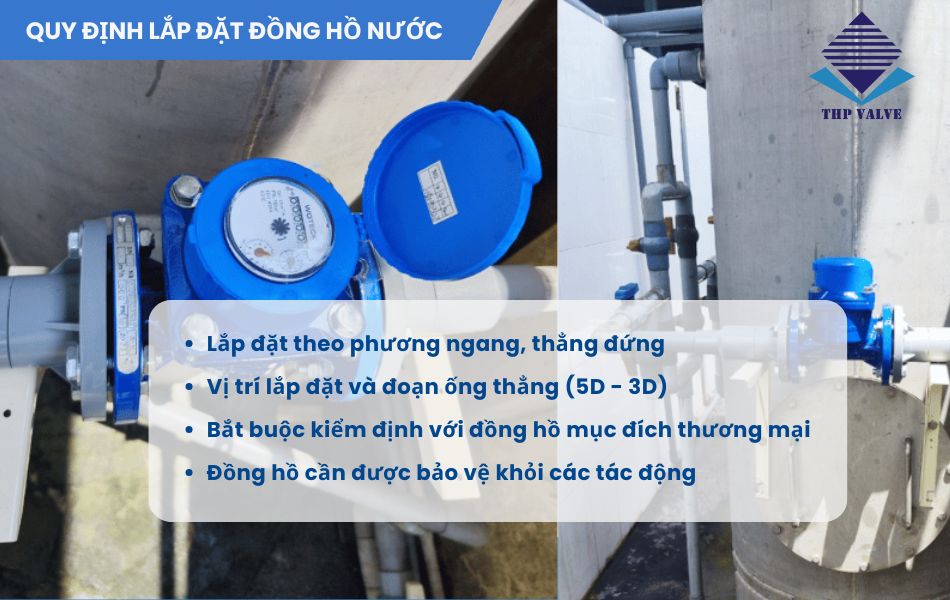

Một số quy định lắp đặt đồng hồ nước cần tuân thủ
Để đảm bảo đồng hồ hoạt động chính xác và tuân thủ các tiêu chuẩn kỹ thuật, bạn cần nắm rõ một số quy định lắp đặt đồng hồ nước sau:
Quy định về phương lắp đặt
Lắp đặt theo phương ngang: Đây là phương pháp lắp đặt phổ biến và tối ưu nhất. Khi lắp ngang với mặt số hướng lên trên, cơ cấu turbo bên trong đồng hồ sẽ hoạt động với ma sát thấp nhất, đảm bảo độ nhạy và độ chính xác cao nhất.
Lắp đặt theo phương thẳng đứng: Một số model đồng hồ nước được nhà sản xuất thiết kế để có thể lắp đặt theo phương thẳng đứng, nhưng phải tuân thủ hai điều kiện bắt buộc:
- Chỉ lắp đứng khi catalogue hoặc tài liệu kỹ thuật của sản phẩm ghi rõ là có thể lắp ở vị trí này.
- Hướng dòng chảy phải là từ dưới lên trên để đảm bảo đường ống và thân đồng hồ luôn đầy nước, tránh hiện tượng túi khí gây ra sai số.
Quy định về đoạn ống thẳng
Vị trí lắp đặt phải đảm bảo có đoạn ống thẳng phía trước tối thiểu bằng 5-10 lần đường kính ống (5D-10D) và phía sau tối thiểu bằng 3-5 lần đường kính ống (3D-5D). Quy tắc này giúp dòng chảy ổn định, không bị xoáy trước khi vào đồng hồ.
Quy định về kiểm định
Đối với các đồng hồ dùng cho mục đích thanh toán thương mại (đồng hồ tổng, đồng hồ kinh doanh), thiết bị phải được kiểm định bởi cơ quan đo lường có thẩm quyền và được kẹp chì niêm phong trước khi đưa vào sử dụng.
Quy định về bảo vệ
Đồng hồ cần được bảo vệ khỏi các tác động vật lý và điều kiện thời tiết khắc nghiệt. Nên lắp đặt trong hộp bảo vệ đồng hồ nếu ở ngoài trời và tránh xa các nguồn có từ trường mạnh.

Nếu bạn gặp bất kỳ khó khăn nào trong quá trình lắp đặt đồng hồ nước hoặc cần tư vấn lựa chọn model đồng hồ phù hợp, hãy liên hệ ngay với Tuấn Hưng Phát Valve để được đội ngũ kỹ thuật của chúng tôi hỗ trợ nhanh chóng và chuyên nghiệp nhất.
