Đồng Hồ Nước Điện Từ Hansung

Đồng hồ nước điện từ hansung là gì?

Đồng hồ nước điện tử Hansung là loại thiết bị đo lưu lượng nước dựa trên nguyên tắc cảm ứng điện từ, được sản xuất tại Hàn Quốc.

Hansung là đơn vị sản xuất thiết bị công nghiệp đồng hồ ngành nước Hàn Quốc. Nổi bật nhất với những dòng thiết bị đo lưu lượng bằng điện từ. Nhờ sự không ngừng phát triển và cải tiến chất lượng thiết bị đồng hồ nước điện từ, giúp thương hiệu hansung nhận được tín nhiệm và độ an toàn thông qua nhiều tiêu chuẩn kiểm tra chất lượng quốc tế.

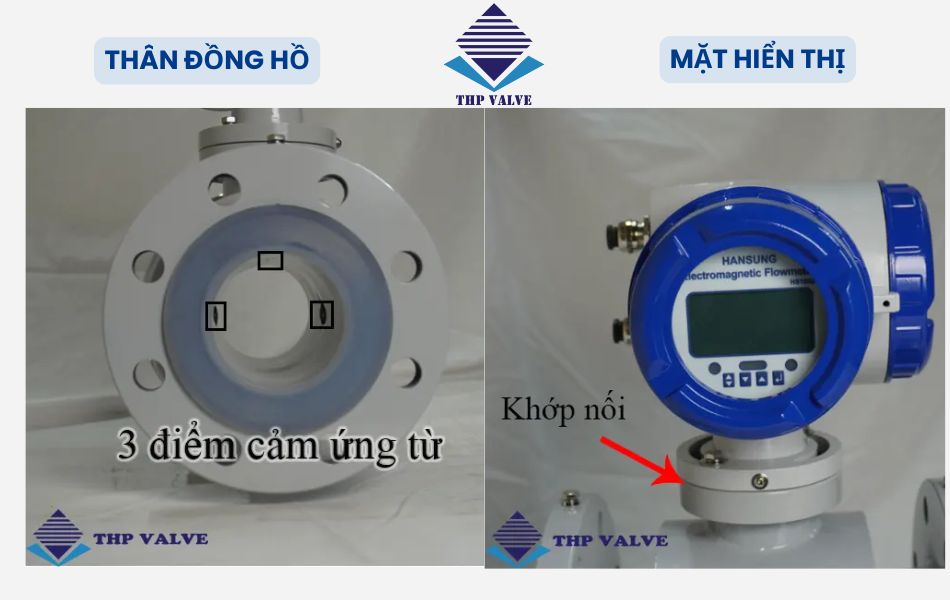

Cấu tạo của đồng hồ đo nước điện từ hansung

Được kết hợp bởi 2 bộ phận quan trọng bao gồm:

Thân đồng hồ nước điện từ hansung

Đúc bằng thép cacbon có đầy đủ kích thước khác nhau từ Dn25 – Dn300.

Mặt hiển thị điện tử

Những chi tiết bên trong màn hình hiển thị đồng hồ nước điện từ hansung bao gồm: bảng mạch điện từ, bộ cung cấp nguồn điện, bộ cung cấp tín hiệu điện, bộ chuyển đổi tín hiệu và bộ hiển thị.

Video chi tiết cấu tạo và nguyên lý hoạt động của đồng hồ nước Hansung

Nguyên lý hoạt động của đồng hồ đo nước Hansung

Đồng hồ nước điện từ HanSung hoạt động dựa trên nguyên tắc cảm ứng điện từ của định luật Faraday: Khi một vật dẫn di chuyển trong một trường từ, một điện thế sẽ được tạo ra trong vật dẫn.

Nguyên tắc này cũng được áp dụng cho chất lỏng dẫn điện chảy qua một trường từ được tạo ra vuông góc với hướng của dòng chảy.

Để đo điện thế tạo ra trong chất lỏng, hai điện cực được đặt ngược chiều nhau. Điện thế tín hiệu (UE) có tỉ lệ với cảm ứng từ (B) và khoảng cách giữa hai điện cực (D). Tồn tại một tỉ lệ thuận giữa điện thế tín hiệu UE và vận tốc dòng chảy trung bình (V). Phương trình lưu lượng thể tích cho thấy rằng điện thế tín hiệu UE là tuyến tính và tỉ lệ với lưu lượng thể tích.

Thông số kỹ thuật của đồng hồ nước điện từ Hansung hàn quốc

+ Vật liệu thân: Gang

+ Vật liệu điện cực: Inox 316L

+ Lớp lót: CR, FEP

+ Tin hiệu: 4-20mA

+ Kết nối: RS485

+ Điện áp: 220VAC, 24VDC, Pin

+ Sai số: ±0.5%

+ Độ dẫn điện tối thiểu của lưu chất : lớn hơn 5μs/cm

+ Hãng sản xuất: HanSung

+ Xuất xứ: Hàn Quốc

+ Bảo hành: 12 tháng.

Tham khảo thêm: đồng hồ đo nước điện tử woteck có nguồn gốc xuất xứ Đài Loan.

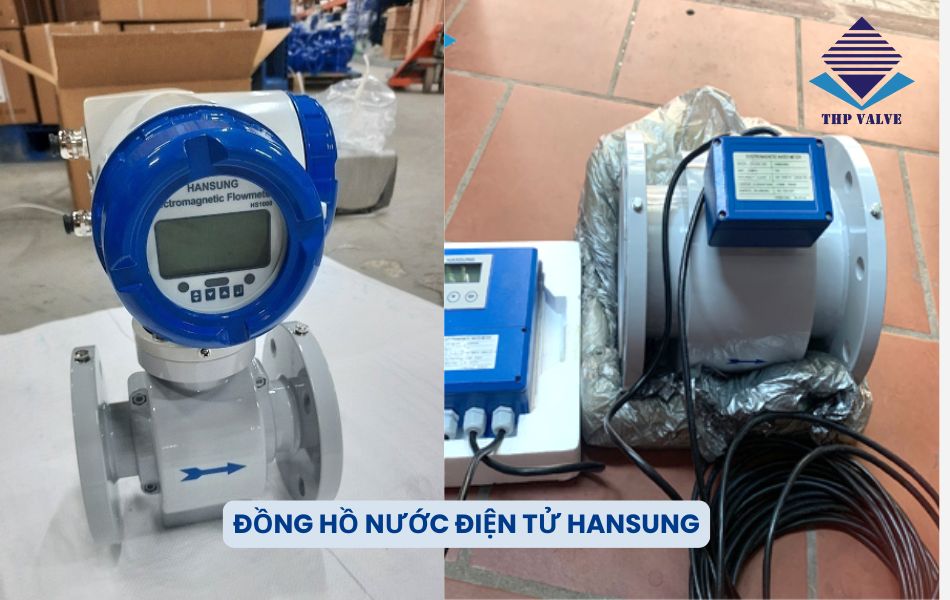

Hình ảnh của đồng hồ nước điện từ hansung

Ưu nhược điểm của đồng hồ nước điện từ hansung

Ưu điểm

– Kết quả đo có độ chính xác cao nhờ công nghệ mới, hiện đại ngày càng tối ưu.

– Số liệu hiển thị rõ nét, dễ dàng quan sát trên màn hình điện tử LCD 2 dòng.

– Phiên bản remote, màn hình nối với thân bằng dây cáp tín hiệu, nên mặt đồng hồ có thể được đặt trong tủ điều khiển trung tâm.

– Áp lực làm việc lên đến 16bar, dải nhiệt độ cao đến 150 độ C, mang đến sự vượt trội của đồng hồ nước điện từ hansung. Cho phép đồng hồ hoạt động ở nhiều điều kiện khác nhau.

– Tín hiệu analog 4ma – 20ma kết nối được cả hệ thống PLC và hệ thống máy tính.

– Thân làm bằng chất liệu thép không gỉ và lớp lót PTFE cao cấp, đảm bảo đồng hồ nước điện từ hansung hoạt động trong thời gian dài.

– Cấu tạo không có cánh quạt là cơ sở cho phép dòng đồng hồ nước hàn quốc này làm việc trong nhiều điều kiện môi trường khắc nghiệt (có chứa rác và tạp chất rắn).

Nhược điểm

– Đo lưu lượng nước hoạt động trên đường ống nên nguồn điện cung cấp cho đồng hồ nước điện từ hansung phải là liên tục.

– Đạt tiêu chuẩn chống bụi và chống nước IP68 nhưng vẫn hạn chế việc mặt đồng hồ nước điện từ hansung bị ngâm trong nước.

– Giá bán tương đối cao so với các dòng đồng hồ đo lưu lượng nước dạng cơ.

Các phiên bản đồng hồ đo nước điện từ Hansung được khách hàng lựa chọn

Có 2 phiên bản đồng hồ nước điện tử Hansung được lựa chọn nhiều nhất gồm bản màn hình liền và màn hình rời. Chi tiết từng loại như sau:

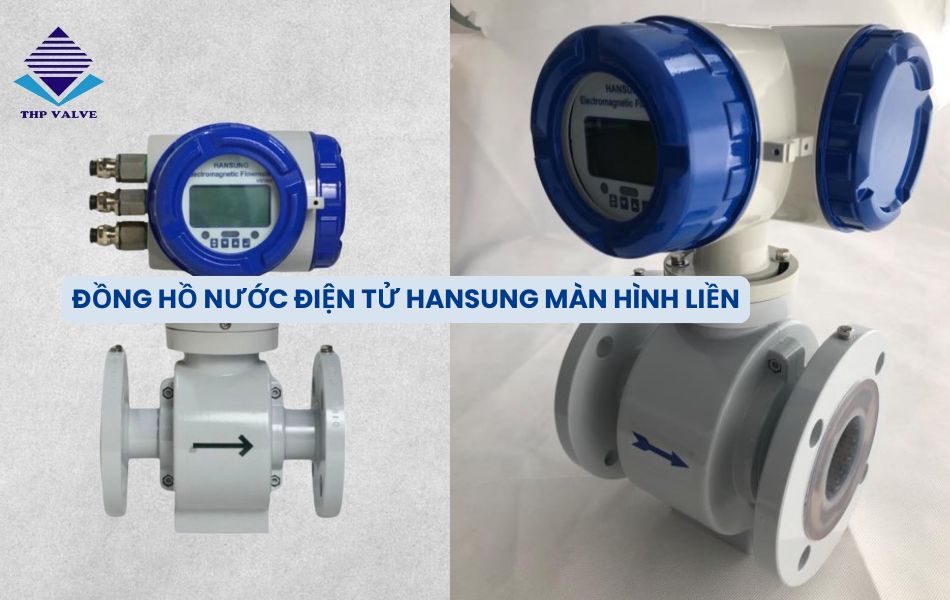

Đồng hồ đo nước điện từ Hansung màn hình liền Compact

Là một loại đồng hồ nước điện từ hansung có mặt hiển thị tích hợp ngay trên thân đồng hồ, dạng Compact đã tạo nên sự ưa chuộng tại thị trường Việt Nam. Được trang bị màn hình LCD để hiển thị đầy đủ thông tin như lưu lượng tổng và lưu lượng tức thì.

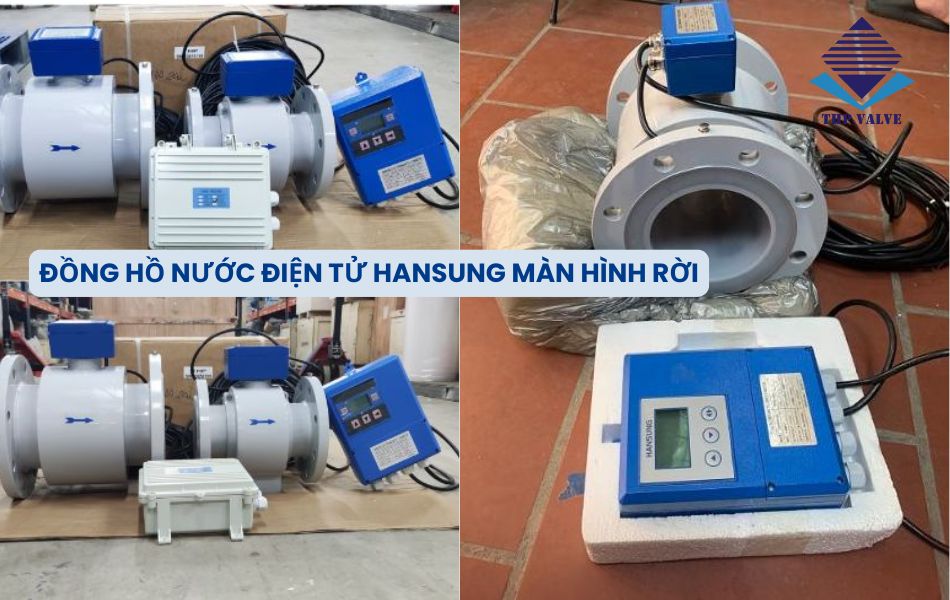

Đồng hồ đo nước Hansung màn hình rời Remote

Thiết bị có mặt hiển thị LCD và thân đồng hồ có thể tách rời. Các thông số đo từ đồng hồ được truyền qua dây tín hiệu đến mặt hiển thị của nó. Đặc điểm nổi bật của loại đồng hồ này là khả năng lắp đặt ngầm để đo đường ống dưới mặt đất.

Màn hình hiển thị tách rời mang lại sự thuận tiện trong việc bảo quản, đồng thời giảm nguy cơ hỏng hóc do các tác động từ bên ngoài.

Ứng dụng của đồng hồ nước điện từ hansung

Với ưu điểm hiển thị thông số đo chính xác, rõ ràng. Hiện nay, đồng hồ đang được ứng dụng rộng rãi trong hệ thống, nhà máy tự động hóa.

Do sensor cảm ứng điện từ nằm ẩn trong thân, nên thích hợp dùng trong hệ thống cung cấp nước sạch, xử lý nước thải, nhà máy sản xuất nước giải khát.

Lắp đặt cho môi trường làm việc có tính ăn mòn cao, các nhà máy hóa chất, nhà máy chế biến thực phẩm và dược phẩm.

Ngoài ra, đồng hồ nước điện từ hansung có thể ứng dụng trong nhà máy dệt, nhà máy sản xuất linh kiện điện tử, hệ thống dẫn xăng dầu, …

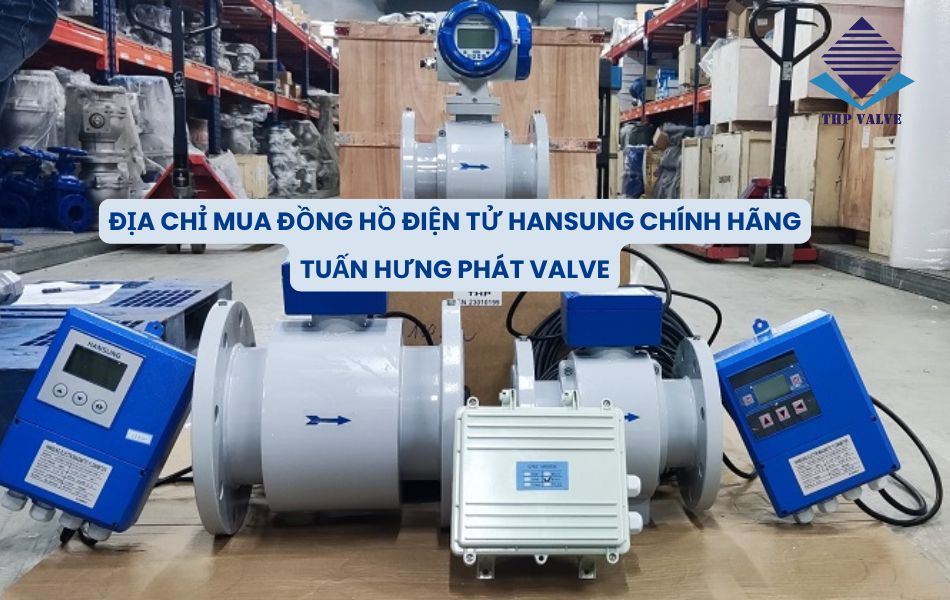

Mua đồng hồ nước điện từ hansung giá rẻ ở đâu?

Tuấn Hưng Phát Valve hân hạnh là đơn vị hợp tác, phân phối độc quyền dòng thiết bị đồng hồ nước phiên bản compact hansung và remote trên thị trường Việt Nam.

Cam kết sản phẩm nhập khẩu chính hãng 100%, giá bán cạnh tranh trên thị trường. Đồng hồ lưu lượng nước hansung đã được kiểm định và có đầy đủ chứng nhận nhập khẩu CO/CQ kèm chế độ bảo hành lên đến 12 tháng.

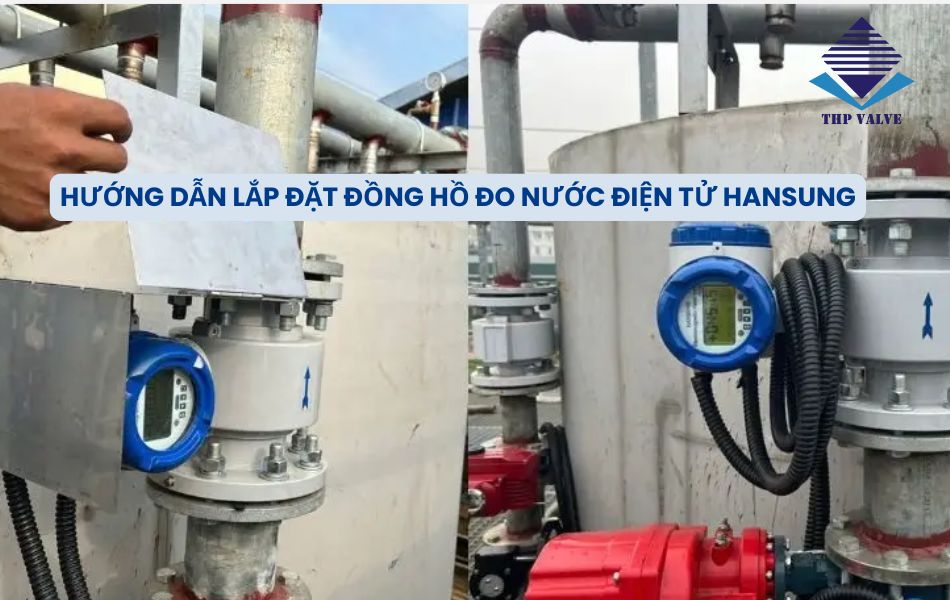

Hướng dẫn lắp đặt đồng hồ nước điện từ Hansung đúng kỹ thuật

Trước khi thực hiện việc lắp đặt vào hệ thống, cần tiến hành nghiên cứu kỹ về cách hoạt động của hệ thống hiện tại. Xem xét bản vẽ kỹ thuật chi tiết và so sánh với thông tin trong catalog của đồng hồ Hansung để xác định đúng chiều dài của đồng hồ cần được lắp đặt.

Thực hiện việc lắp đặt đồng hồ nước vào hệ thống: Tùy thuộc vào cấu trúc hệ thống đang hoạt động, quyết định về việc gắn đồng hồ có thể theo một trong ba kiểu: kiểu chữ U, kiểu nằm ngang hoặc kiểu thẳng đứng, nhằm tối ưu hóa hiệu suất hệ thống. Cần lưu ý rằng chiều dài của đường ống cần phải là gấp năm lần đường kính của đồng hồ. Đặt đồng hồ vào vị trí chính xác, sao cho hai mặt bích của đồng hồ và đường ống khớp hoàn hảo, và đảm bảo các lỗ bulong trên thân đồng hồ Hansung trùng khớp với các lỗ trên mặt bích của đường ống. Tiến hành việc siết chặt các bulong, có thể sử dụng Gioăng bổ sung để đảm bảo tính kín cho vị trí giữa đồng hồ và đường ống, ngăn chất lỏng không bị rò rỉ ra bên ngoài.

Sau khi đã hoàn tất quá trình gắn vào đường ống: tiến hành việc vệ sinh để làm sạch đồng hồ, chú ý đến các bề mặt tiếp xúc; nếu sử dụng đường ống bằng thép, có thể thực hiện việc sơn chống gỉ tại các điểm kết nối. Thực hiện việc kết nối nguồn điện đầu vào cho đồng hồ và tùy theo yêu cầu, có thể thực hiện việc kết nối tín hiệu vào tủ PCL hoặc máy tính. Thông tin chi tiết về cách kết nối đồng hồ có thể được tìm thấy trực tiếp trên catalog đi kèm từ nhà cung cấp khi quý khách mua đồng hồ nước điện từ Hàn Quốc thương hiệu hansung tại Tuấn Hưng Phát Valve
