Đồng hồ đo áp lực nước được biết đến là thiết bị chuyên dụng kiểm soát các giá trị áp suất tại thời điểm vận hành. Việc biết được những con số này thường giúp ích cho hệ thống vận hành, quản lý nước cũng như có phương án đối phó với áp lực nước quá lớn. Từ đó có thể giảm thiểu sự cố bất ngờ xuất hiện. Tham khảo ngay bài viết này để có thông tin về thiết bị ngay dưới đây.
Tổng quan về đồng hồ đo áp lực nước
Đồng hồ đo áp lực nước là thiết bị được gắn trên đường ống nơi dòng chảy đi qua để đo áp lực dòng chảy vận hành trong hệ thống. Thiết bị còn được gọi là đồng hồ đo áp kế, đồng hồ đo áp được sử dụng rộng rãi trong hệ thống khí, hơi, nước…
Thông số kỹ thuật của đồng hồ đo áp lực nước
- Kích cỡ đồng hồ: 63mm, 100mm, 150mm, 200mm.
- Dải đo: -1 đến 1000 bar
- Chất liệu mặt đồng hồ, chân ren: inox 304. 316L
- Kiểu kết nối chân ren: G1/4″ tương ứng với mặt đồng hồ 63mm. G1/2″ tương ứng với mặt đồng hồ 100mm, 150mm.
- Đơn vị đo: Bar, Mpa, Kpa, cmHG, kg/cm2, Psi,…
- Tiêu chuẩn đo lường: IP65, IP67
- Kiểu mặt đồng hồ: Có dầu hoặc không dầu.
- Nhiệt độ làm việc: -40…+65 ºC
Cấu tạo của đồng hồ đo áp lực nước
Cấu tạo của đồng hồ đo áp lực gồm có 8 bộ phận khác nhau. Tuy nhiên thiết kế đơn giản, nhỏ gọn và dễ dàng sử dụng.
- Thân vỏ đồng hồ được làm bằng inox 304, inox 316 nhằm tăng độ bền cho thiết bị khi sử dụng.
- Mặt kính đồng hồ là loại kính cường lực chịu nhiệt, chịu áp lực, trong suốt.
- Mặt chia độ có các vạch chia độ theo các mức cụ thể. Mặt chia độ có màu trắng và vạch sẽ là màu đen để nhận biết dễ dàng hơn.
- Kim đồng hồ nước được gắn trực tiếp với bộ chuyển động trong đồng hồ. Màu sắc kim đồng hồ có thể trùng với màu số hoặc thiết kế màu nổi bật nhằm thuận lợi cho việc tìm kiếm, kiểm tra áp suất.
- Màng kim loại: Đây là bộ phận chuyển đổi áp suất thành cơ học làm cho cơ cấu chuyển động quay, làm quay kim đồng hồ.
- Ống dẫn áp suất có nhiệm vụ chính dẫn áp suất trong đồng hồ.
- Chân kết nối bằng đồng hay bằng inox có thể chịu áp lực cao, chống oxy hóa và hạn chế ảnh hưởng đến lưu chất cần đo.
Nguyên lý hoạt động của đồng hồ đo áp suất nước
Đồng hồ đo áp lực nước hoạt động theo nguyên lý đơn giản là khi nước trong đường ống di chuyển gia tăng áp lực sẽ tác động đến lớp màng trên đồng hồ. Lớp màng này bị áp vào tác động lên cơ cấu chuyển động trong đồng hồ làm cơ cấu quay dẫn đến kim đồng hồ quay. Tiếp đó các giá trị áp suất sẽ hiển thị trên mặt đồng hồ. Khi áp suất giảm, áp lực tác động lên màng giảm làm cho cơ cấu quay dần trở về vị trí cũ ban đầu.

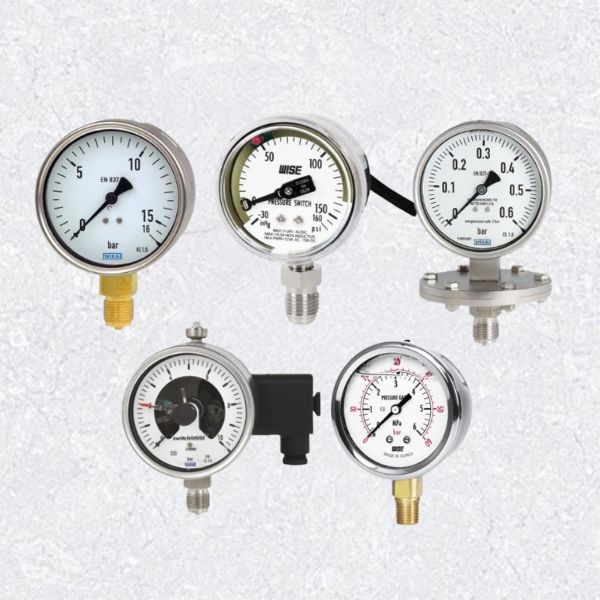

Phân loại đồng hồ đo áp lực nước
Trên thị trường có nhiều mẫu đồng hồ đo áp lực nước khác nhau về cấu tạo, cách vận hành và thương hiệu. Mỗi sản phẩm đều có những ưu nhược điểm khác nhau. Cùng Tuấn Hưng Phát Valve phân tích từng loại như sau:
Đồng hồ đo áp lực dạng cơ: Hoạt động theo ống Bourdon uốn cong mô phỏng theo dấu hỏi. Cấu tạo đồng hồ dạng cơ sẽ có 1 đầu tiếp nhận áp lực và một đầu bịt kín để cho phép giãn nở khi áp lực được đo đầy ống. Điểm nổi bật của thiết bị này là giá thành rẻ, độ bền cao, có thể ứng dụng rộng rãi ở nhiều môi trường làm việc.
Đồng hồ đo áp lực điện tử: Thiết bị hoạt động dựa vào tấm màng tiếp nhận áp lực cùng với con trượt trên biến trở. Khi có áp lực tác động sẽ làm dịch chuyển con trượt lên tấm màng và hiển thị dữ liệu trên màn hình hiển thị. Điểm mạnh của đồng hồ là độ chính xác cao, dễ dàng lắp đặt.
Đồng hồ đo áp lực dạng màng: Có thiết kế màng chắn cách ly nhằm tránh các hiện tượng dòng lưu chất làm ăn mòn đồng hồ hoặc oxy hóa các chi tiết bên trong. Thêm nữa lớp màng này cũng giúp chặn các vật rắn, chất có độ kết dính, vón cục đi lên đồng hồ làm ảnh hưởng đến kết quả đo.
Ứng dụng của đồng hồ áp lực nước
Đồng hồ đo nước được sử dụng phổ biến trong hệ thống công nghiệp, gia đình hay hệ thống tưới tiêu nông nghiệp. Chi tiết:
- Đồng hồ được sử dụng trong các hệ thống cấp nước của hộ gia đình, hệ thống cấp nước của nhà máy cấp nước, hay hệ thống cấp nước tưới tiêu nông nghiệp.
- Sử dụng đồng hồ trong hệ thống phòng cháy chữa cháy nhằm đảm bảo các hoạt động của thiết bị đủ áp lực, an toàn khi sử dụng.
- Sử dụng đồng hồ đo áp lực trong hệ thống lò hơi, nồi hơi, hệ thống thủy lực giúp kiểm soát mức độ an toàn của hệ thống, thiết bị máy móc và con người.
- Ngoài ra đồng hồ cũng được sử dụng phổ biến trong các hệ thống làm mát, hệ thống bể bơi, hệ thống lò sưởi…
Báo giá đồng hồ đo áp lực nước tại Tuấn Hưng Phát Valve
Giá đồng hồ đo áp suất trên thị trường phụ thuộc vào kích cỡ, thương hiệu sản xuất, kiểu loại đồng hồ. Vì thế để biết chính xác đồng hồ đo áp suất giá bao nhiêu thì mọi người cần tìm đơn vị cung cấp và cung cấp các thông tin loại đồng hồ, số lượng mua hàng. Từ đó mọi người sẽ nhận được bảng giá đồng hồ đo áp lực nước chi tiết nhất.
Tại Tuấn Hưng Phát Valve có sẵn hàng đầy đủ các mẫu đồng hồ đo áp lực được nhập khẩu chính hãng từ các thương hiệu nổi tiếng trên thế giới. Giá bán đồng hồ đo áp lực nước từ 250.000 vnđ đến 1.000.000 vnđ. Để nắm được thông tin chi tiết về bảng giá đồng hồ đo áp từng mã sản phẩm, khách hàng vui lòng liên hệ trực tiếp Tuấn Hưng Phát Valve để được hỗ trợ nhanh nhất.
Qua đây mọi người đã biết thêm về đồng hồ đo áp lực nước và chi phí đầu tư thiết bị như thế nào rồi. Nếu còn phân vân không biết nên mua đồng hồ đo áp lực nước nào phù hợp với công việc của mình hãy liên hệ đến Tuấn Hưng Phát Valve để được tư vấn sản phẩm, cách sử dụng đồng hồ đo áp lực nước.
