Van bướm điều khiển khí nén được cung cấp cho các xí nghiệp vừa và nhỏ trong nước. Giúp cho họ quản lý hệ thống đường ống một cách nhanh và đơn giản hơn rất nhiều. Để hiểu thêm về dòng van bướm này, cũng như giá bán của sản phẩm này trên thị trường Việt Nam, thì bạn có thể liên hệ trực tiếp với công ty chúng tôi.
Van bướm điều khiển khí nén là gì?
Là dòng van bướm hoạt động hoàn toàn tự động nhờ điều khiển bằng áp suất khí nén, khí được cấp thông qua bộ khí chuyển đổi vào van. Khi áp lực khí dao động 2 – 5kg/cm2, van sẽ được đóng hoặc mở nhờ một van điện từ chia khí. Van bướm điều khiển khí nén thường được sử dụng cho các nhà máy sản xuất và công nghiệp khác nhau, các hệ thống nước, hơi, khí nén… với đầy đủ các kích cỡ từ size: 50A – 800A.
Cấu tạo của van bướm điều khiển khí nén
Thiết kế cấu tạo bởi 2 bộ phận chính, bao gồm: thân van và bộ điều khiển. Trong đó

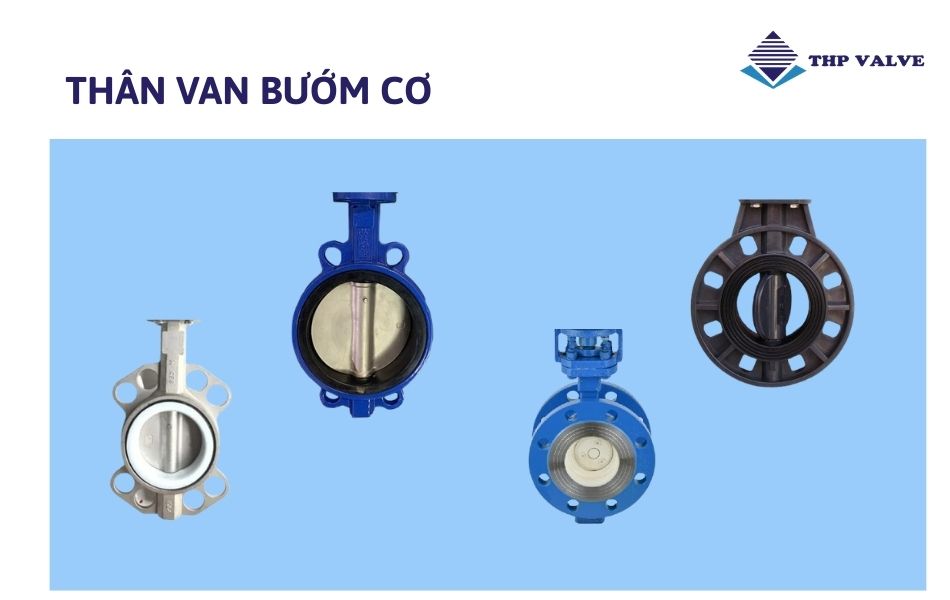

Bộ phận thân van
Thân van và trục van thường làm bằng chất liệu gang, inox 304, inox 316 để chịu nhiệt hoặc chịu áp suất cũng như va đập trong quá trình vận chuyển lắp đặt. Gioăng làm kín bằng chất liệu EPDM và Teflon giúp tạo độ kín, không để tình trạng rò rỉ lưu chất ra môi trường bên ngoài. Từng chi tiết của thân đều giống với một van bướm thông thường, nên bạn có thể tham khảo thêm tại mục van bướm wonil hàn quốc với đầy đủ nội dung hơn.

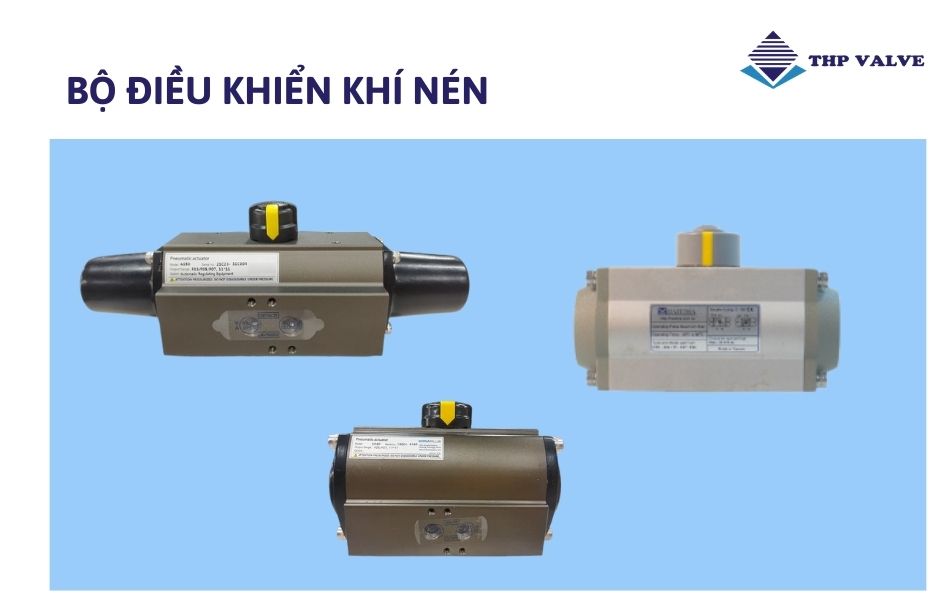

Bộ điều khiển khí nén
Là bộ phận quan trọng nhất có tác dụng truyền lực xoay cho đĩa van. Việc lắp đặt thêm bộ khí nén không chỉ giảm thời gian làm việc, mà còn tối ưu chi phí đầu tư cho nhân công.
Bộ điều khiển khí nén tác động đơn
Với bộ khí nén tác động đơn thì bộ điều khiển bằng khí nén chỉ có một lỗ cấp khí để truyền tải nguồn cấp khí vào buồng trong chứa khí nén. Trong buồng còn lại, có lò xo đàn hồi để đóng van.

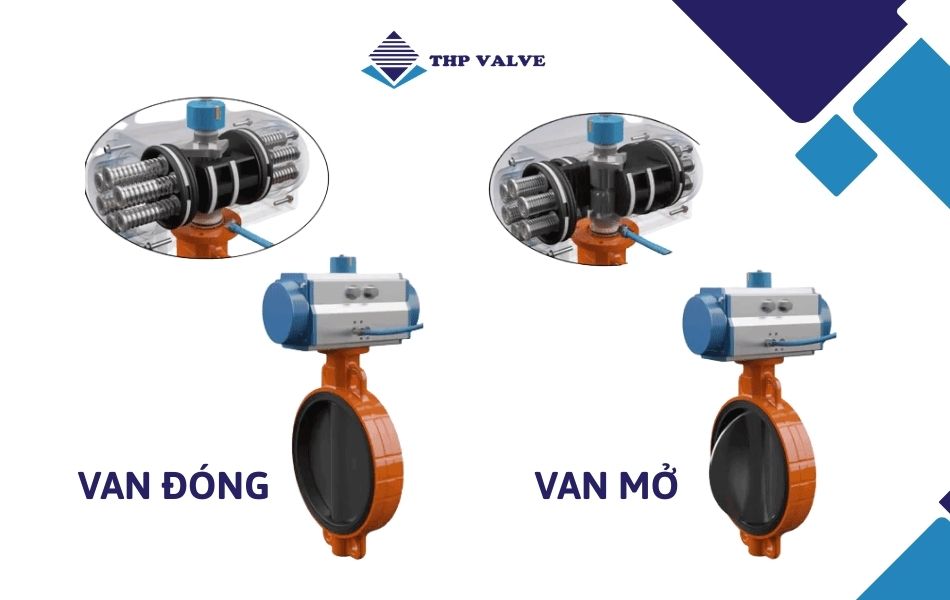

Muốn van bướm điều khiển khí nén hoạt động theo tác động đơn, bạn phải cấp khí nén liên tục vào buồng khí phía trong của bộ điều khiển. Bởi vì, nếu không cấp khí nén nữa thì lực đàn hồi của lò xo chiến thắng lực ép mà khí nén gây ra, khiến van đóng. Với bộ khí nén tác động đơn, khi cấp khí nén vào buồng khí trong thì piston trượt sang 2 bên khiến trục xoay mở van, khi ngừng cấp khí thì lò xo được gắn ở buồng ngoài ép piston trượt vào phía trong làm trục xoay đóng van.
Bộ điều khiển khí nén tác động kép
Van bướm điều khiển bằng khí nén hàn quốc kosaplus có 2 đường truyền dẫn khí nén liên tiếp nhau, cho phép đóng mở van nước tuần hoàn. Với bộ khí nén tác động đôi: nếu cấp khí nén vào buồng khí trong thì piston trượt sang trái và phải, khi dẫn khí nén vào buồng khí ngoài thì piston quay lại vị trí cũ. Chi tiết piston trượt ra ngoài và vào trong tương ứng với trạng thái đóng và mở van.
Một số hình ảnh van bướm điều khiển bằng khí nén
Kiểu hoạt động của van bướm điều khiển khí nén
Hiện nay trên thị trường có nhiều dòng thiết bị van bướm điều khiển khí nén khác nhau, nhưng cơ bản gồm 2 chủng loại chính sau:
+ Van bướm điều khiển khí nén ON/OFF: Đối với dòng van này khi được cấp khí nén van sẽ đóng hoặc mở một cách hoàn toàn, tức là cánh van sẽ mở và đóng hết 100% theo góc dịch chuyển từ 0 – 90 độ.
+ Van bướm điều khiển khí nén tuyến tính – đóng mở theo góc nhất định: sản phẩm của chúng ta sẽ được kết hợp thêm bộ điều chỉnh tín hiệu đóng mở theo góc đã được cài đặt sẵn 0 – 90 độ bởi bộ điều chỉnh góc mở van bằng dòng điện áp 12V, 24 V tương đương 4mA – 20mA. Đối với dạng van này có thể dùng để điều chỉnh lưu lượng môi chất đi qua hệ thống đường ống theo nhu cầu sử dụng trên dây truyền, nhà máy sản xuất.
Ưu điểm van bướm điều khiển khí nén
+ Sản xuất bằng công nghệ hiện đại, kiểu dáng nhỏ gọn với trọng lượng nhẹ, nhưng vẫn đáp ứng hay thỏa mãn yêu cầu chịu được áp lực từ hệ thống.
+ Cấu trúc van đơn giản, tháo lắp hoặc thay thế từng bộ phận dễ dàng. Các sản phẩm van công nghiệp lắp bộ khí nén của Tuấn Hưng Phát Valve đang kết hợp từ thân van wonil và bộ điều khiển khí nén kosaplus xuất xứ Hàn Quốc.
+ Đóng mở, điều tiết lưu lượng nhanh theo góc xoay đĩa quanh trục từ 0 đến 90 độ. Khả năng điều tiết dòng chảy khiến van nước linh động hơn khi làm việc theo các yêu cầu khắt khe về độ chính xác.
+ Nhờ sử dụng chất liệu chế tạo chất lượng cao, đảo đảm van bướm điều khiển khí nén có khả năng chịu nhiệt độ cao, áp suất cao phải chịu đựng lúc làm việc.
+ Thuận lợi trong việc tháo lắp để bảo dưỡng hay bảo trì, có đa dạng cách liên kết vào đường ống như lắp wafer, lắp bích hoặc tai bích. Những kiểu kết nối này rất chắc chắn, không gây rung lắc hay tiếng ồn.
+ Sử dụng van bướm điều khiển bằng khí nén rộng rãi cho nhiều môi trường, hệ thống, nhà máy khác nhau.
Phân loại thiết bị van bướm điều khiển khí nén
Van bướm điều khiển bằng khí nén Hàn Quốc
Là dòng sản phẩm nhập khẩu chính hãng thương hiệu Kosaplus có nguồn gốc xuất xứ Hàn Quốc. Được tối ưu chi phí thương mại với giá bán cạnh tranh trên thị trường. Hàng có đầy đủ chứng nhận nhập khẩu, đầy đủ kích thước; sản xuất bằng chất liệu gang, inox, nhựa. Bảo hành dài hạn lên đến 12 tháng.
 |

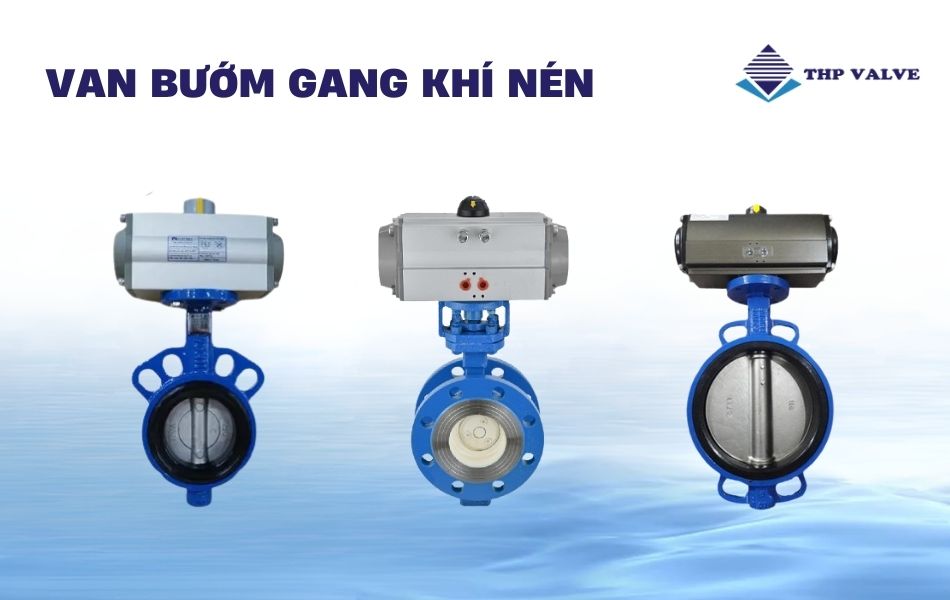

Van bướm gang điều khiển khí nén hàn quốc
|
 |

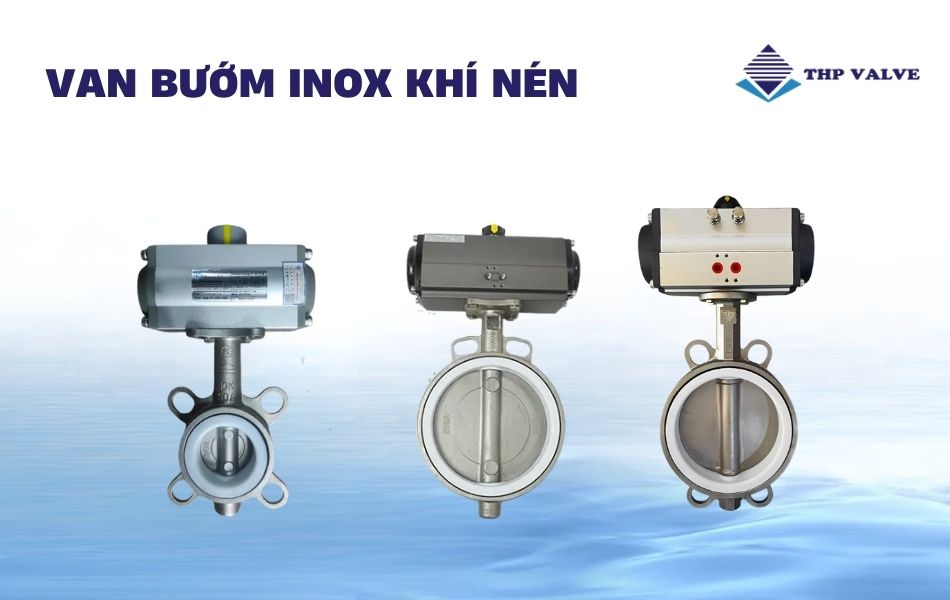

Van bướm inox điều khiển khí nén hàn quốc
|
 |

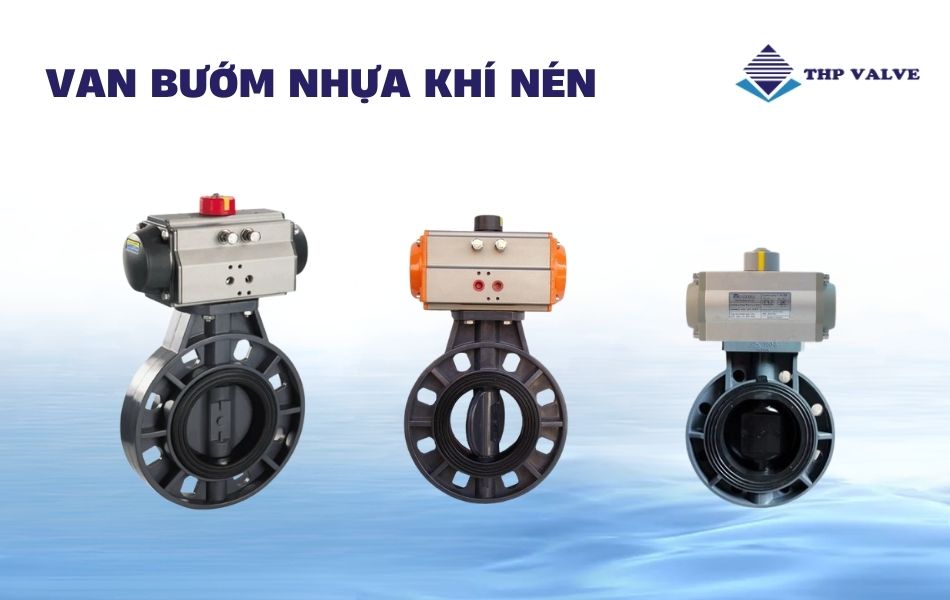

Van bướm nhựa điều khiển bằng khí nén kosaplus
|
 |
Van bướm điều khiển khí nén kosaplus hàn quốc
|
Van bướm điều khiển bằng khí nén Đài Loan
Thương hiệu Haitima xuất xứ Đài Loan chuyên sản xuất các dòng van điều khiển. Đây là thiết bị van bướm điều khiển khí nén có chất lượng cao, giá bán ổn định của họ.
 |
Van bướm gang điều khiển khí nén Đài Loan
|
 |
Van bướm inox điều khiển khí nén đài loan
|
 |
Van bướm nhựa điều khiển bằng khí nén Haitima Đài Loan
|
 |
Van bướm điều khiển khí nén Haitima Đài loan
|
Van bướm điều khiển khí nén hai mặt bích
Van bướm điều khiển khí nén hai mặt bích
|
Van bướm điều khiển khí nén tuyến tính
 |
Van bướm điều khiển khí nén tuyến tính
|
Một số phụ kiện cho van bướm điều khiển khí nén
Trên một hệ thống có rất nhiều yếu tố ảnh hưởng đến khả năng làm việc. Đôi khi bạn cần lắp đặt thêm những phụ kiện phù hợp với dòng van bướm nói chung và sản phẩm van bướm điều khiển khí nén nói riêng để hỗ trợ van của bạn. Dưới đây mình có liệt kê một vài sản phẩm phụ kiện cơ bản:
+ Công tắc giới hạn: tiếp nhận tín hiệu và thông báo trạng thái đóng mở.
+ Bộ định vị điều tiết khí nén: kiểm soát khối lượng khí nén truyền vào bộ điều khiển.
+ Van điện từ khí nén: kiểm soát dòng lưu lượng khí nén vào ra bộ truyền động.
+ Tiêu âm: hạ thấp tiếng ồn do khí nén tạo ra tại van điện từ.
+ Bộ lọc khí nén: nhiệm vụ lọc hay phân tách bụi bẩn, nước hoặc hơi nước có lẫn trong khí nén.
+ Ống dẫn khí nén: dẫn, truyền lưu lượng khí nén trong nguồn cấp đến bộ điều khiển khí nén kosaplus.
+ Đầu nối nhanh: giúp liên kết, gắn ống dẫn với bộ truyền động.
Lưu ý khi lựa chọn van bướm điều khiển bằng khí nén
Môi trường làm việc khác nhau, hệ thống hoạt động không giống nhau nên van bướm khí nén cần chú ý một vài yếu tố sau:
- Lưu chất chảy trong đường ống có tính chất hóa lý như thế nào?
- Nhiệt độ, áp suất cao nhất có giá trị bao nhiêu?
- Vị trí, không gian được chọn lắp đặt van ra sao?
- Yêu cầu làm việc của hệ thống cần kiểu đóng mở on/off hay tuyến tính?
- Kích thước của đường ống, của van bằng nhau hoặc có độ chênh lệch tối đa như nào là thích hợp?
- Nguồn gốc xuất xứ và đơn vị cung cấp ở đâu?
Van bướm điều khiển khí nén là lựa chọn hàng đầu cho các môi trường dễ cháy nổ. Tuy nhiên, nếu bạn cần một giải pháp điều khiển van tự động với độ chính xác cao và khả năng tương thích với nhiều hệ thống điện khác nhau thì van bướm inox điều khiển bằng điện Đài Loan có thể là một sự thay thế phù hợp. Với chất liệu inox bền bỉ và bộ điều khiển điện linh hoạt, van này đảm bảo hiệu suất và độ tin cậy trong nhiều ứng dụng.
Tại sao nên chọn mua van bướm điều khiển khí nén tại đơn vị THP
Hiện nay Tuấn Hưng Phát Valve là nhà nhập khẩu trực tiếp và phân phối các dòng van công nghiệp trong đó có dòng van điều khiển khí nén và van điều khiển điện từ nhà máy Haitima, Kosaplus, Alohan, sypa… Với số lượng lớn hàng hóa luôn có sẵn trong kho, chứng chỉ đi kèm đầy đủ vì vậy khi quý khách đến với công ty chúng tôi quý khách sẽ được :
- Hổ trợ tư vấn kỹ thuật về các lắp đặt, cách sử dụng van.
- Cung cấp tài liệu bản cứng kèm theo hướng dẫn.
- Sản phẩm được bảo hành lên đến 12 tháng (Sẽ đổi mới hoàn toàn khi có lỗi của nhà máy sản xuất).
- Giá cả hợp lý nhất.
- Hàng hóa luôn có sẵn quý khách không phải chờ đợi lâu.
- Hổ trợ thanh toán linh động ngay cả với quý khách lần đầu đến với công ty chúng tôi.
Lưu ý khi lắp đặt van bướm điều khiển khí nén và bảo dưỡng
Cần thực hiện đầy đủ các bước kiểm tra cẩn thận trước khi thực hiện quá trình lắp đặt van.
- Kiểm tra thông số áp lực, kích thước van đã phù hợp với đường ống và yêu cầu của việc sử dụng hay chưa.
- Xem xét, loại bỏ tạp chất rắn hoặc bụi bẩn trong đường ống trước khi lắp đặt lên hệ thống.
- Vặn chặt đều các bulong, đai ốc, không để xảy ra tình trạng xoắn hay làm hỏng gioăng gây rò rỉ nước.
- Căn chỉnh khoảng cách phù hợp với các thiết bị khác đã lắp đặt trên đường ống. Tuy nhiên, tạo điều kiện thuận lợi cho việc bảo dưỡng, bảo trì thì van bướm điều khiển khí nén có thể lắp đặt ở bất kỳ vị trí nào trên đường ống.
- Đảm bảo van và hộp số trong tình trạng sạch sẽ, thường xuyên bôi trơn bánh răng, trục và đĩa van bằng dầu.
