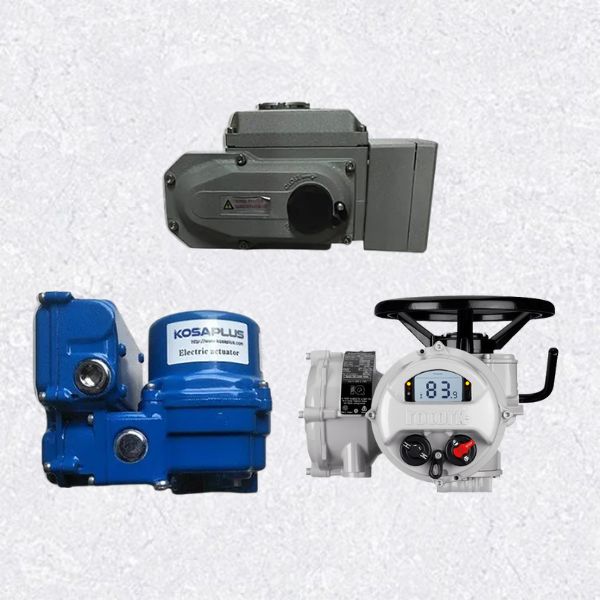

Bộ điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính là thiết bị truyền động điện được sử dụng để điều khiển các loại van công nghiệp hoạt động theo cơ chế tịnh tiến của ty van. Nhờ khả năng đóng mở và điều tiết van tự động, thiết bị này được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, hóa chất, dầu khí, HVAC và nhiều lĩnh vực công nghiệp khác.

Hiện nay, các dòng đầu điện tuyến tính đang được Tuấn Hưng Phát Valve cung cấp với nhiều dải lực đẩy, hành trình và tín hiệu điều khiển khác nhau, đáp ứng đa dạng nhu cầu tự động hóa van công nghiệp.

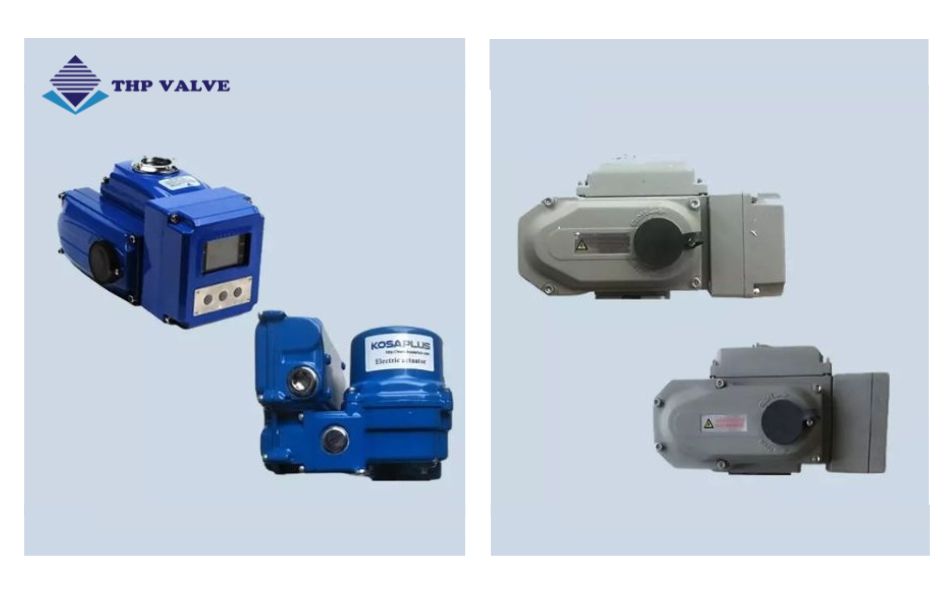

Bộ điều khiển điện tuyến tính là gì?

Bộ điều khiển điện tuyến tính còn được gọi là đầu điện tuyến tính hay bộ điện tuyến tính, là một thiết bị truyền động bằng điện được thiết kế đặc biệt để cung cấp chuyển động thẳng nhằm tự động hóa các loại van công nghiệp yêu cầu chuyển động tịnh tiến của ty van để đóng hoặc mở.

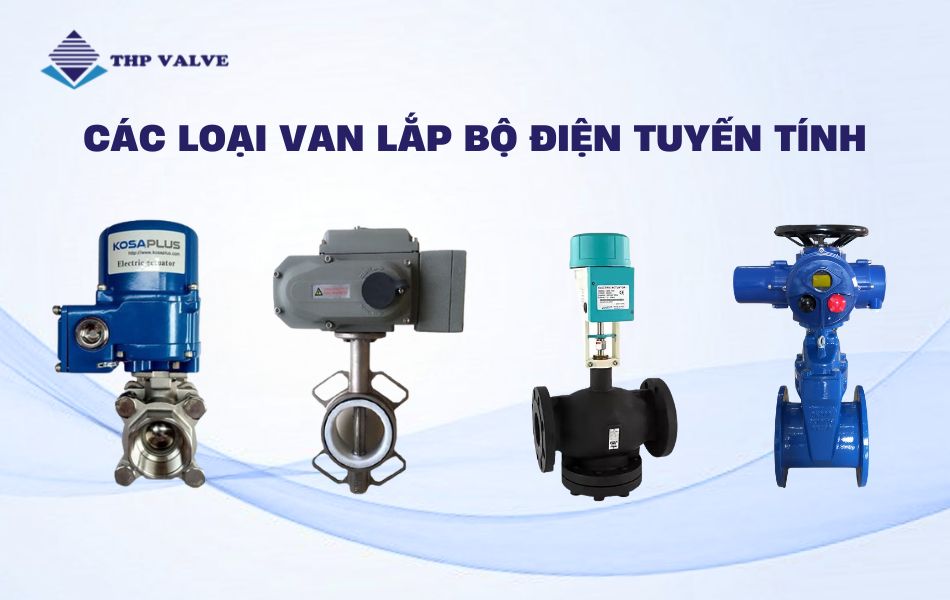

Thiết bị này thường được sử dụng để tự động hóa các loại van như van cổng, van cầu, van bi, van bướm, van màng và nhiều loại van công nghiệp khác. Bộ điều khiển có nhiệm vụ chuyển đổi chuyển động quay của động cơ thành chuyển động thẳng để điều khiển ty van đóng hoặc mở theo yêu cầu vận hành.

Trong các hệ thống công nghiệp hiện đại, đầu điện tuyến tính có thể kết nối với hệ thống điều khiển trung tâm như PLC, SCADA hoặc DCS để thực hiện việc đóng mở và điều tiết van từ xa, giúp nâng cao hiệu quả vận hành và độ chính xác của hệ thống.

Thông số kỹ thuật cơ bản của bộ điều khiển điện tuyến tính

Một số thông số kỹ thuật phổ biến của đầu điện tuyến tính bao gồm:

Tại sao nên sử dụng bộ điều khiển điện tuyến tính?

Việc sử dụng bộ điều khiển điện tuyến tính mang lại nhiều lợi ích vượt trội cho hệ thống vận hành, đặc biệt trong các dây chuyền tự động hóa công nghiệp.

• Tự động hóa hoàn toàn: Thiết bị cho phép đóng mở hoặc điều tiết van từ xa thông qua tín hiệu điện mà không cần thao tác thủ công trực tiếp.
• Tích hợp dễ dàng vào hệ thống điều khiển: Bộ điều khiển có thể nhận các tín hiệu điều khiển tiêu chuẩn như On/Off, 4-20mA hoặc 0-10V và cung cấp tín hiệu phản hồi vị trí của van.
• Độ chính xác cao: Khả năng kiểm soát chính xác vị trí của ty van giúp điều tiết lưu lượng ổn định, đặc biệt quan trọng trong các hệ thống yêu cầu điều khiển tuyến tính.
• Tăng cường an toàn vận hành: Việc loại bỏ thao tác vận hành thủ công giúp giảm rủi ro cho người vận hành tại các khu vực nguy hiểm hoặc khó tiếp cận.
• Hoạt động bền bỉ: Thiết bị được thiết kế với cấu trúc chắc chắn, vật liệu chất lượng cao cùng cấp bảo vệ IP67/IP68 giúp chống bụi và chống nước hiệu quả.
• Có chế độ vận hành bằng tay: Hầu hết các model đều tích hợp tay quay hoặc vô lăng để vận hành thủ công khi mất điện hoặc trong quá trình bảo trì.

Nguyên lý hoạt động của đầu điện tuyến tính

Bộ điều khiển điện tuyến tính hoạt động dựa trên nguyên lý chuyển đổi chuyển động quay của động cơ điện thành chuyển động thẳng nhờ cơ cấu trục vít me và hộp số truyền động.

Quá trình vận hành cơ bản diễn ra theo các bước sau:

1. Nhận tín hiệu điều khiển: Bộ điều khiển nhận tín hiệu điện từ hệ thống điều khiển như PLC hoặc nút bấm.
2. Động cơ hoạt động: Tín hiệu điện kích hoạt động cơ bên trong quay.
3. Truyền động qua hộp số: Chuyển động quay của động cơ được truyền qua hộp giảm tốc nhằm tăng mô-men xoắn và giảm tốc độ.
4. Chuyển đổi chuyển động: Trục vít me quay sẽ khiến đai ốc gắn với ty truyền động di chuyển dọc theo trục, tạo ra chuyển động tịnh tiến.
5. Vận hành van: Ty truyền động kết nối với ty van, giúp đẩy ty van xuống hoặc kéo ty van lên để đóng hoặc mở van.
6. Giới hạn hành trình: Khi van đạt đến vị trí đóng hoặc mở hoàn toàn, công tắc hành trình sẽ tự động ngắt nguồn điện để bảo vệ thiết bị.
7. Phản hồi vị trí: Cảm biến vị trí sẽ gửi tín hiệu phản hồi về hệ thống điều khiển để xác định trạng thái hoạt động của van.

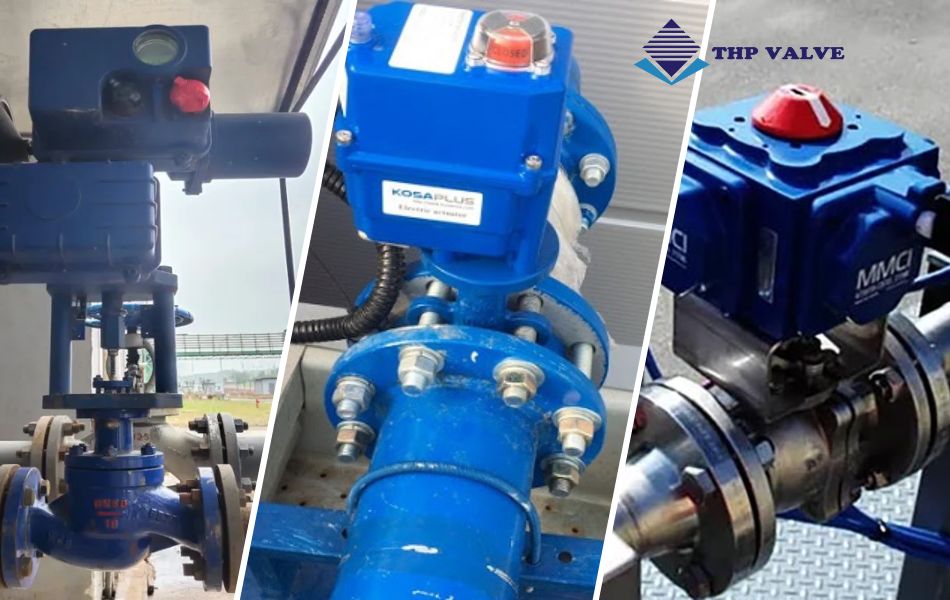

Ứng dụng của bộ điều khiển điện tuyến tính

Nhờ khả năng điều khiển chính xác và tự động hóa cao, bộ điều khiển điện tuyến tính được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Hệ thống cấp thoát nước và xử lý nước thải
• Hệ thống hơi nóng, lò hơi và nồi hơi
• Hệ thống hóa chất và dầu khí
• Hệ thống HVAC trong các tòa nhà và nhà máy
• Các nhà máy điện và hệ thống năng lượng
• Dây chuyền sản xuất tự động trong công nghiệp

Việc sử dụng đầu điện tuyến tính giúp nâng cao hiệu quả vận hành và giảm chi phí nhân công trong các hệ thống tự động hóa.

Lưu ý khi lựa chọn và lắp đặt đầu điện tuyến tính

Để lựa chọn bộ điều khiển điện tuyến tính phù hợp với hệ thống sử dụng, người dùng cần lưu ý một số yếu tố sau:

• Cần tính toán chính xác lực đẩy/kéo và hành trình hoạt động của van để lựa chọn đầu điện tuyến tính có thông số phù hợp, đảm bảo thiết bị có thể vận hành van ổn định.
• Nên lựa chọn loại tín hiệu điều khiển như On/Off, 4–20mA hoặc 0–10V tương thích với hệ thống điều khiển trung tâm đang sử dụng.
• Cần xem xét điều kiện môi trường làm việc để lựa chọn bộ điều khiển có cấp bảo vệ IP và dải nhiệt độ phù hợp với vị trí lắp đặt.
• Điện áp hoạt động của bộ điều khiển phải tương thích với nguồn điện cấp tại vị trí lắp đặt để đảm bảo thiết bị hoạt động ổn định.
• Trước khi lắp đặt cần kiểm tra tiêu chuẩn kết nối giữa bộ điều khiển và cổ van theo các tiêu chuẩn như ISO 5210 hoặc theo thiết kế riêng của từng loại van.
• Quá trình lắp đặt cần đảm bảo kết nối cơ khí chắc chắn và đấu nối điện đúng kỹ thuật để đảm bảo an toàn và độ bền của thiết bị.

Mua bộ điều khiển điện tuyến tính ở đâu uy tín?

Việc lựa chọn nhà cung cấp uy tín là yếu tố quan trọng để đảm bảo chất lượng sản phẩm và hiệu quả vận hành lâu dài của hệ thống.

Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp và thiết bị truyền động, Tuấn Hưng Phát Valve là đơn vị cung cấp đáng tin cậy các dòng bộ điều khiển điện tuyến tính cho nhiều công trình và dự án trên toàn quốc.

Tại sao nên chọn Tuấn Hưng Phát Valve?

• Sản phẩm đa dạng: Cung cấp nhiều dòng đầu điện tuyến tính với nhiều dải lực, hành trình và tín hiệu điều khiển khác nhau.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẽ hỗ trợ khách hàng lựa chọn thiết bị phù hợp nhất với hệ thống van.
• Đảm bảo tương thích với van: Hỗ trợ kiểm tra và lựa chọn bộ điều khiển phù hợp với từng loại van công nghiệp.
• Hàng sẵn kho số lượng lớn: Đáp ứng nhanh chóng nhu cầu của các dự án và hệ thống công nghiệp.
• Giá cạnh tranh và bảo hành chính hãng: Cam kết cung cấp sản phẩm chất lượng với mức giá hợp lý và chính sách bảo hành rõ ràng.

Nếu Quý khách đang cần tìm hiểu hoặc báo giá bộ điều khiển điện tuyến tính, hãy liên hệ ngay với Tuấn Hưng Phát Valve để được tư vấn chi tiết và hỗ trợ lựa chọn thiết bị phù hợp nhất cho hệ thống của mình.

Bên cạnh các bộ điều khiển tuyến tính, bộ điều khiển điện KosaPlus Hàn Quốc là một lựa chọn phổ biến cho các ứng dụng đóng mở van tự động. Với nguyên lý hoạt động dựa trên mô tơ điện và tích hợp thiết bị giám sát hành trình, bộ điều khiển Kosaplus đảm bảo độ chính xác và độ tin cậy cao. Tìm hiểu thêm về các ưu điểm và ứng dụng của loại bộ điều khiển này.
