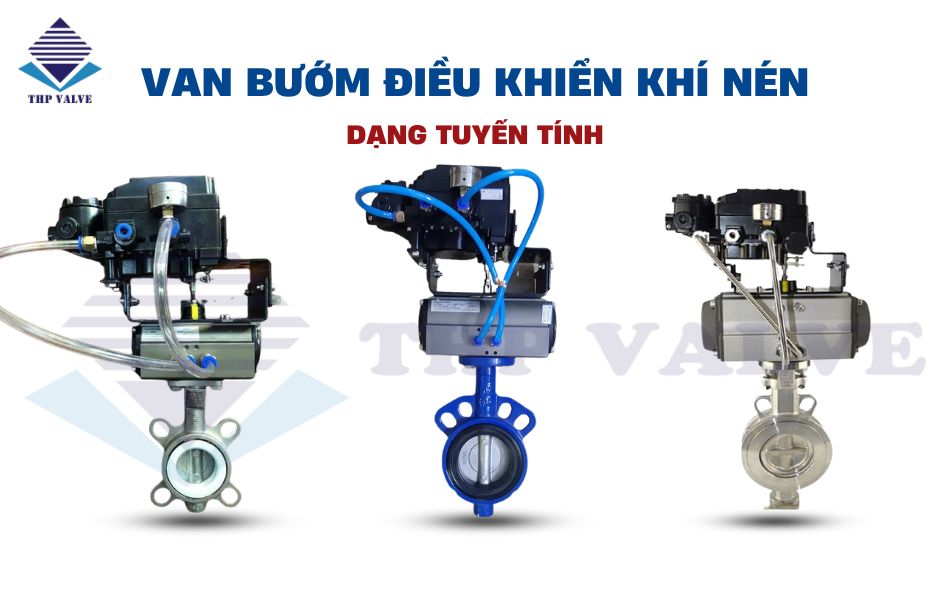

Van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính là thiết bị tự động được sử dụng để điều tiết lưu lượng dòng chảy trong hệ thống đường ống với độ chính xác cao. Nhờ khả năng điều khiển bằng tín hiệu 4 – 20mA kết hợp với bộ truyền động khí nén, sản phẩm được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp như cấp thoát nước, hóa chất, dầu khí hay HVAC.

Hiện nay, Tuấn Hưng Phát Valve đang sẵn kho số lượng lớn các dòng van bướm khí nén tuyến tính với đa dạng kích thước từ DN50 đến DN600 cùng nhiều thương hiệu nổi tiếng như Kosaplus, Haitima, FAF,…, đáp ứng nhu cầu sử dụng của nhiều hệ thống khác nhau.

Van bướm điều khiển khí nén tuyến tính là gì? Đặc điểm nổi bật

Van bướm điều khiển khí nén tuyến tính là thiết bị hoạt động dựa theo bộ điều khiển khí nén và có thể đóng mở theo góc từ 0 đến 90 độ. Sản phẩm sử dụng tín hiệu điều khiển 4 – 20mA để kiểm soát và thay đổi lưu lượng dòng chảy trong hệ thống tự động và nhanh chóng.

Điểm đặc biệt của dòng van bướm khí nén tuyến tính là khả năng vận hành chính xác với thời gian điều tiết nhanh chóng chỉ mất 1 – 3 giây. Bên cạnh đó, sản phẩm rất được tin tưởng sử dụng bởi nhiều ưu điểm nổi bật như:

• Van bướm có kích thước từ DN50 đến DN600 và có kích thước gọn nhẹ và tiết kiệm diện tích khi lắp đặt, phù hợp trong không gian hạn hẹp.
• Sản phẩm sử dụng tín hiệu Analog 4 – 20mA để điều khiển van, dễ dàng kết nối với các tủ PLC, trung tâm điều khiển từ xa nhanh chóng.
• Thiết bị có thể lắp đặt tại nhiều vị trí và ngang hoặc đứng tùy theo nhu cầu và hệ thống sẵn có.
• Van hoạt động dựa vào nguồn khí nén giúp tiết kiệm năng lượng, chống ô nhiễm môi trường và phù hợp trong các hệ thống yêu cầu an toàn về phòng chống cháy nổ, chập điện.

Tuy nhiên, van bướm điều khiển khí nén tuyến tính hoạt động chính xác và ổn định nhờ áp suất từ khí nén nên hệ thống vận hành sẽ gây ra tiếng ồn lớn.

Thông số chi tiết van bướm khí nén tuyến tính

• Dạng van: Van bướm điều khiển khí nén
• Kích thước: DN50 – DN600
• Chất liệu thân: Gang, thép, inox, nhựa
• Chất liệu đĩa van: Inox hoặc thép
• Gioăng làm kín: Cao su, Teflon
• Chất liệu bộ điện: Hợp kim nhôm cao cấp, đúc nguyên khối
• Áp lực khí nén điều khiển: 3 – 8bar
• Tín hiệu điều khiển: 4 – 20mA
• Tiêu chuẩn bảo vệ: IP67
• Kiểu kết nối: Mặt bích, wafer, lug
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 10 – 220ºC
• Môi trường hoạt động: Nước, hóa chất, dầu khí,…
• Xuất xứ: Đài Loan, Malaysia, Hàn Quốc, Thổ Nhĩ Kỳ, Thụy Sĩ,…

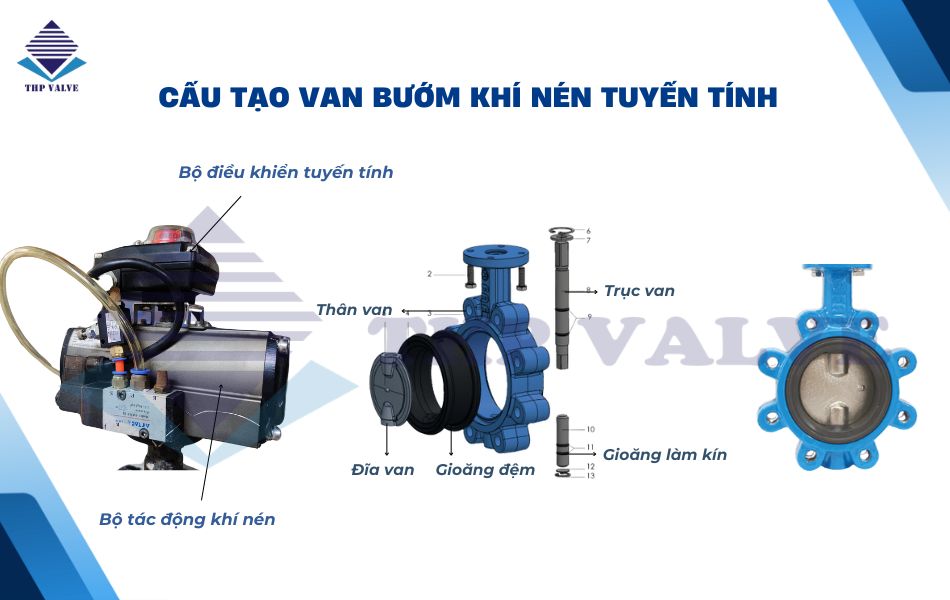

Khám phá cấu tạo của van bướm điều khiển khí nén tuyến tính

Về cơ bản, van bướm khí nén tuyến tính được cấu tạo từ 3 bộ phận chính gồm bộ điều khiển tuyến tính, bộ tác động khí nén và thân van bướm. Trong đó:

• Bộ điều khiển tuyến tính: Đây là bộ phận giúp điều tiết lưu lượng khí nén ít hoặc nhiều và bộ tác động khí nén để tạo thành góc mở từ 0 đến 90 độ. Bộ điều khiển tuyến tính có giá trị rất cao và có thể gửi tín hiệu phản hồi giúp người vận hành dễ dàng theo dõi tình trạng hoạt động của van.
• Bộ tác động khí nén: Có chức năng tác động trực tiếp lên thân van bướm và khiến trục van xoay theo góc mong muốn. Bộ tác động khí nén được làm từ hợp kim nhôm với tiêu chuẩn IP67 có khả năng chống nước, chống bụi tốt.
• Thân van bướm: Là bộ phận giúp kết nối với đường ống và tiếp xúc trực tiếp với dòng lưu chất. Thân van được thiết kế với phần trục van, đĩa van, gioăng làm kín giúp tạo độ kín khít và sự ổn định khi vận hành.

Cách thức hoạt động của van bướm điều khiển khí nén modulating

Van bướm điều khiển khí nén tuyến tính hoạt động dựa trên tín hiệu điều khiển 4 – 20mA kết hợp với bộ định vị tuyến tính (positioner) để điều chỉnh góc mở của van.

Khi hệ thống điều khiển gửi tín hiệu 4 – 20mA đến bộ positioner, thiết bị sẽ điều chỉnh lượng khí nén cấp vào bộ truyền động khí nén. Tùy theo tín hiệu nhận được, bộ truyền động sẽ xoay trục van theo góc tương ứng từ 0 đến 90 độ.

Nhờ vậy, van có thể điều tiết lưu lượng dòng chảy một cách chính xác thay vì chỉ đóng hoặc mở hoàn toàn như các dòng van khí nén On/Off. Đồng thời, bộ positioner cũng sẽ gửi tín hiệu phản hồi về hệ thống điều khiển để xác định vị trí thực tế của van trong quá trình vận hành.

Các sản phẩm van bướm khí nén tuyến tính mà Tuấn Hưng Phát cung cấp

Hiện nay, Tuấn Hưng Phát Valve đang cung cấp nhiều dòng van bướm điều khiển khí nén tuyến tính với đa dạng chất liệu, kích thước và thương hiệu nhằm đáp ứng nhu cầu sử dụng của nhiều hệ thống công nghiệp khác nhau.

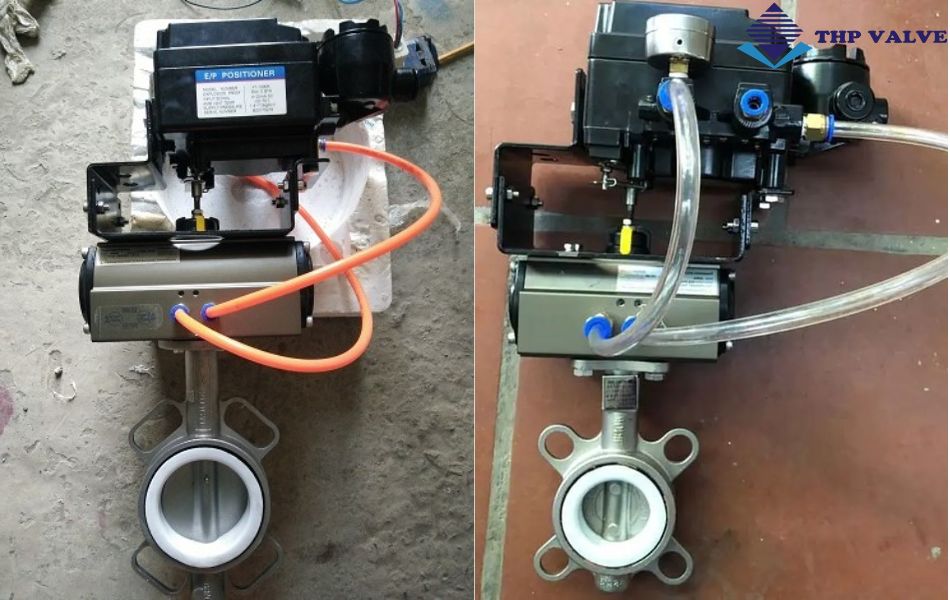

Van bướm inox điều khiển khí nén tuyến tính

Van bướm inox khí nén tuyến tính được làm từ inox 304 hoặc inox 316 với khả năng chống ăn mòn và chịu nhiệt tốt. Sản phẩm thường được sử dụng trong các môi trường yêu cầu độ sạch cao như hóa chất, thực phẩm, dược phẩm, nước biển hoặc môi trường ăn mòn.

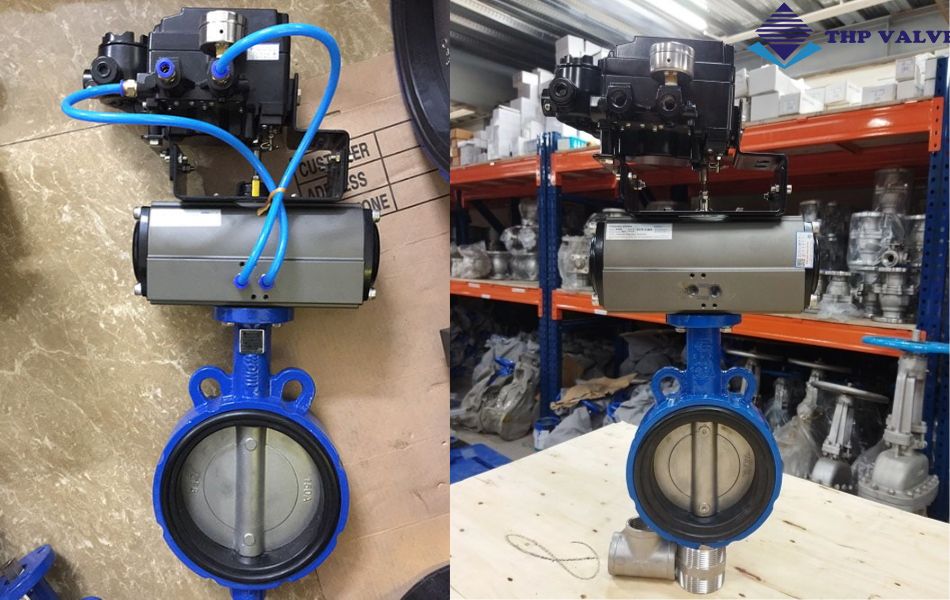

Van bướm gang khí nén tuyến tính

Đây là dòng van phổ biến trên thị trường với phần thân được làm từ gang cầu hoặc gang xám, có độ bền cao và giá thành hợp lý. Van bướm gang khí nén tuyến tính thường được sử dụng trong hệ thống cấp thoát nước, xử lý nước thải, HVAC và hệ thống công nghiệp.

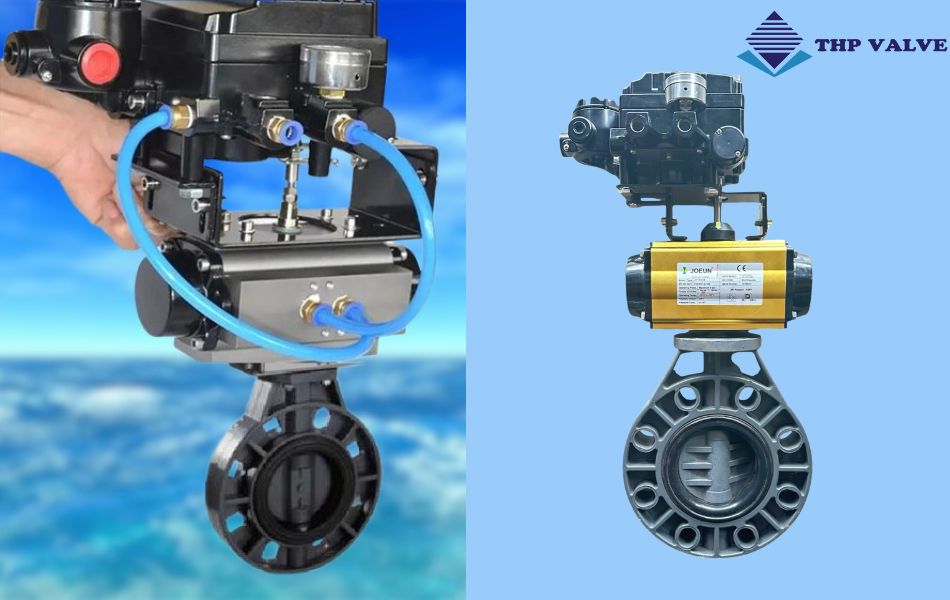

Van bướm nhựa điều khiển bằng khí nén tuyến tính

Van bướm nhựa khí nén tuyến tính thường được chế tạo từ PVC, uPVC hoặc PP, có khả năng chống ăn mòn tốt và trọng lượng nhẹ. Sản phẩm phù hợp trong các hệ thống hóa chất nhẹ, nước thải, dung dịch ăn mòn hoặc hệ thống xử lý nước.

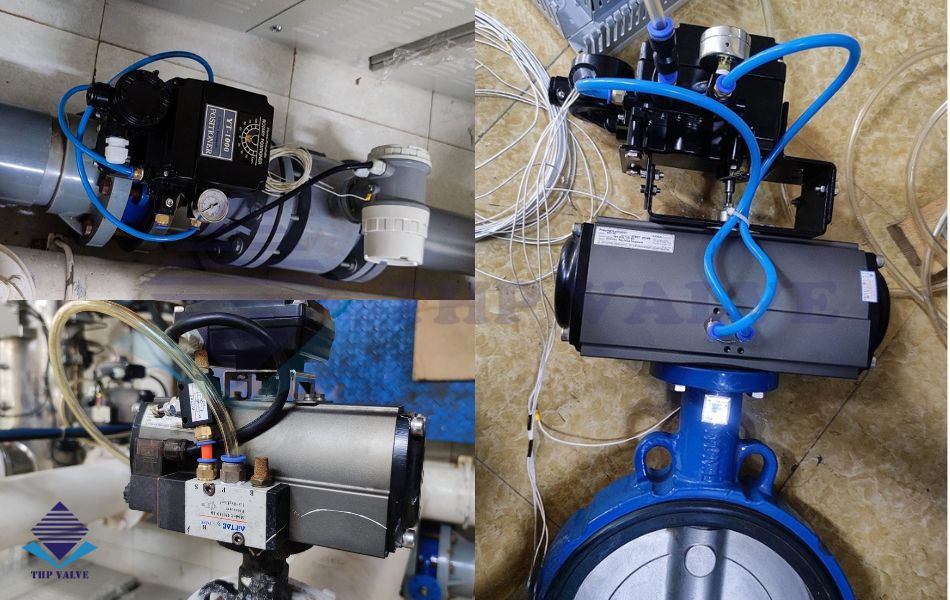

Ứng dụng thực tiễn van cánh bướm khí nén tuyến tính

Nhờ khả năng vận hành chính xác, độ an toàn và tốc độ vận hành nhanh chóng nên van bướm điều khiển khí nén tuyến tính luôn được tin chọn và sử dụng rộng rãi trong nhiều hệ thống chất lỏng, chất khí, hơi nóng, hóa chất.

Đặc biệt, với cơ chế hoạt động dựa vào áp lực của khí nén nên sản phẩm đem lại sự an toàn khi vận hành. Cho nên, sản phẩm phù hợp trong các hệ thống yêu cầu an toàn phòng nổ tuyệt đối hoặc không cho phép sử dụng thiết bị điện như hệ thống hóa chất, dầu khí, bồn trộn,…

Bên cạnh đó, với khả năng vận hành nhanh chóng nên van bướm điều khiển khí nén tuyến tính cũng được sử dụng rộng rãi trong các hệ thống PCCC, HVAC, hệ thống dẫn nước biển, bùn thải, khai khoáng, luyện kim,…

Địa chỉ mua van bướm điều khiển khí nén tuyến tính chính hãng

Nếu bạn đang tìm kiếm các dòng van bướm khí nén tuyến tính uy tín, chính hãng, hãy lựa chọn ngay Tuấn Hưng Phát Valve – Đơn vị cung cấp van công nghiệp với hơn 16 năm kinh nghiệm. Chúng tôi hiện luôn sẵn kho số lượng lớn và cam kết với quý khách:

• Sản phẩm chuẩn chính hãng với đầy đủ giấy tờ chứng nhận CO, CQ, hóa đơn VAT.
• Giá thành cạnh tranh nhất trên thị trường và sản phẩm nhập khẩu trực tiếp, không mất phí trung gian.
• Đa dạng mẫu mã, thương hiệu nổi tiếng như Kosaplus, Haitima, FAF,… đáp ứng nhiều hệ thống sử dụng khác nhau.
• Hàng luôn sẵn kho số lượng lớn, đầy đủ kích thước và thời gian đặt hàng nhanh chóng, cam kết giao hàng chuẩn tiến độ.
• Hỗ trợ giao hàng toàn quốc nhanh chóng từ 12 – 48 tiếng đồng hồ.

Ngoài ra, Tuanhungphatvalve.com sở hữu đội ngũ nhân viên kinh doanh và kỹ thuật tận tâm với chuyên môn cao, sẵn sàng hỗ trợ và tư vấn nhiệt tình 24/7. Liên hệ ngay Hotline 0961.694.858 để được giải đáp thắc mắc nhanh chóng, tốt nhất nhé!
