Đồng hồ đo lưu lượng nước thải

Giới thiệu về đồng hồ đo lưu lượng nước thải

Đồng hồ đo lưu lượng nước thải hay được hiểu ngắn gọn là đồng hồ dùng để đo môi trường chất thải như: Nước thải sinh hoạt, nước thải công nghiệp, nước thải chăn nuôi.v.v

Đồng hồ nước thải có cho khả năng đo chính xác, tỷ lệ sai số thấp, chất liệu cứng cáp bền bỉ theo thời gian, đặc biệt chế độ bảo hành lên đến 24 tháng, quý khách hoàn toàn yên tâm sử dụng

Đồng hồ đo lưu lượng nước thải trên thị trường hiện nay có 2 loại cơ bản là đồng hồ đo lưu lượng nước dạng cơ và đồng hồ đo lưu lượng điện từ.

Thông số kỹ thuật chung của đồng hồ đo nước thải

Chất liệu: Inox 316, 304

Cơ chế đo: Điện từ

Phương thức đo: Tốc độ dòng chảy, lưu lượng tức thời, tổng thế..

Hình thức hoạt động: Pin hoặc điện

Nguồn điện sử dụng: 24V, 220V, 380V

Cơ chế kết nối: Đường ống

Kiểu đo: Tiêu chuẩn Faraday

Bảo hành: 24 tháng

Cấu tạo của đồng hồ đo lưu lượng nước thải

Đồng hồ đo nước thải cấu tạo gồm các bộ phận sau:

1. Thân đồng hồ
2. Bộ đếm của đồng hồ đo lưu lượng nước thải
3. Bộ phận hiển thị điện từ

Đồng hồ đo lưu lượng nước thải hoạt động như nào?

Các đồng hồ đo nước thải hoạt động đều dựa vào dòng lưu chất đi qua thiết bị để đo các giá trị về lưu lượng, nhiệt độ và áp suất cần thiết. Cụ thể, nguyên lý hoạt động của từng loại đồng hồ như sau:

Đồng hồ đo lưu lượng nước thải dạng cơ

Khi dòng chảy đi qua đồng hồ đo nước thải dạng qua, lực của dòng chất lưu sẽ ảnh hưởng lên cánh quạt, gây quay trục. Đồng thời, bánh răng trong hộp số sẽ bắt đầu chuyển động. Điều này có nghĩa là tốc độ lưu chất càng nhanh, tốc độ quay của tuabin cũng tăng theo tỉ lệ thuận. Nhờ điều này, người sử dụng có thể dễ dàng đo lường lưu lượng dòng chảy qua màn hình hiển thị trên đồng hồ.

Đồng hồ đo nước thải dạng điện tử

Thiết bị đo nước thải điện tử hoạt động dựa vào cảm biến, sẽ bắt đầu tác động khi dòng lưu chất đi qua nó. Tùy thuộc vào lượng và tốc độ của lưu chất, cảm biến sẽ thu thập tín hiệu tương ứng và truyền chúng qua 2 đường ống dẫn vào bảng mạch. Thiết bị sau đó sẽ đo lường và tổng hợp thông tin này để hiển thị lên màn hình điện tử.

Ngoài ra, dòng đồng hồ đo lưu lượng nước thải điện tử còn được trang bị thêm một số chi tiết đặc biệt để phù hợp với các môi trường nước thải khác nhau.

Ưu điểm của đồng hồ đo lưu lượng nước thải

Đồng hồ đo nước thải có 2 loại cơ bản là dạng cơ và dạng điện tử. Vì thế ưu nhược điểm của từng sản phẩm có sự khác biệt. Cụ thể

Đồng hồ đo lưu lượng nước thải dạng cơ

• Khi hoạt động, thì đồng hồ có tính ổn định và độ bền cao được đảm bảo.
• So với dạng đồng hồ điện tử, đồng hồ này có giá thành thấp hơn.
• Chất lượng của đồng hồ được đảm bảo bởi việc trải qua các giai đoạn kiểm nghiệm nghiêm ngặt, mang lại độ chính xác cao với đơn vị lít.

Đồng hồ đo lưu lượng nước thải điện tử

• Loại này có độ sai số chỉ khoảng 0.01%, tức là có độ chính xác cao và đáng tin cậy.
• Màn hình hiển thị rõ ràng, cung cấp thông tin cụ thể và chi tiết về từng thông số, giúp việc quan sát, nhận biết và nắm bắt số đo dễ dàng.
• Được thiết kế với độ ổn định cao, có khả năng chịu đựng các tác động từ môi trường xung quanh.
• Màn hình được cung cấp ở hai dạng: màn hình liền và màn hình rời, đáp ứng tốt nhu cầu sử dụng của người dùng.

Phân loại đồng hồ nước thải chính

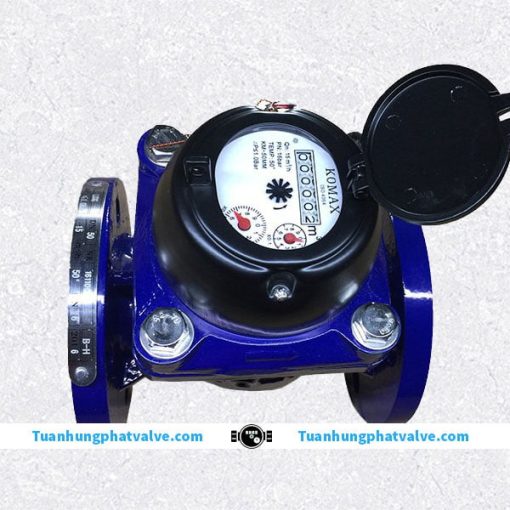

Đồng hồ đo lưu lượng nước thải dạng cơ lắp bích

Đồng hồ đo lưu lượng nước thải dạng cơ cũng có cấu tạo tương tự như đồng hồ nước sạch gồm thân và mặt hiển thị. Trong thân đồng hồ có lắp cánh quạt tubor, với đồng hồ dạng cơ thì cánh quạt được thay thế bằng dạng lẫy để khi lưu chất thải đi qua không bị kẹt vào cánh quạt

Khi vận hành, nguồn nước di chuyển qua vị trí lắp trên ống của đồng hồ nước thải khiến cánh quạt xoay đều quanh trục sinh ra cơ năng tác động đến bộ số đếm ở mặt hiển thị. Nhờ các bánh răng nhỏ bên trong được lắp ghép tuần hoàn, cho ra kết quả lượng nước thải chính xác.

– Kích cỡ : DN50 – DN300

– Chất liệu thân : gang

– Mặt đồng hồ : mặt kính

– Kết nối : hai mặt bích

– Áp lực làm việc : 0.3 đến 16 bar

– Nhiệt độ làm việc : max 65ºC

– Môi trường lưu chất : nước thải đã qua xử lý

– Hiển thị mặt số trực tiếp : 00000 m³

– Đơn vị hiển thị nhỏ nhất : 1m³

– Đơn vị đo nhỏ nhất : 1 lít

– Bảo hành : 12 tháng.

Đồng hồ đo lưu lượng nước thải điện tử

Cũng như đồng hồ nước thải dạng cơ, đồng hồ đo lưu lượng nước thải điện từ gồm phần mặt hiển thị (LCD display) và phần thân (Sensor)

Phần mặt hiển thị gồm các chi tiết bảng mạch, bộ đếm cảm biến và bộ chuyển đổi tín hiệu, vị trí cấp nguồn điện, giúp chúng ta quan sát được lưu lượng nước thải đi qua dưới dạng lưu lượng tức thời hoặc lưu lượng với các đơn vị hiển thị như m3/h, m3/s, lít/h…Với cấu tạo thân rỗng giúp tránh được tình trạng kẹt các tạp chấp có lẫn trong lưu chất giúp mức độ đo được chính xác hơn.

Thông số chung đồng hồ đo lưu lượng nước thải điện từ

– Kích cỡ : DN15 – DN1200

– Nguyên lý vận hành : điện từ

– Màn hình LCD : hiển thị lưu lượng và tổng lưu lượng (2 tùy chọn gắn liền thân hoặc rời)

– Điện áp vận hành : 220VAC, 24VDC, Battery (SE15)

– Cổng ra : 4 ~ 20 mA, Pulse…

– Đường truyền tín hiệu : Hard Communication/ Modbus Protocol/ Profibus Protocol

– Nhiệt độ làm việc : -25 đến 200 ºC

– Áp lực làm việc : 6 bar, 10 bar, 16 bar,…

– Tiêu chuẩn bảo vệ : IP65/IP67/IP68

– Bảo hành : 24 tháng.

Ứng dụng của đồng hồ đo lưu lượng nước thải

Đồng hồ nước thải được ứng dụng trong rất nhiều lĩnh vực và có tầm vai trò lớn trong đời sống, sản xuất như trong hệ thống thoát nước khu dân cư, trường học, bệnh viện..,các nhà máy chế biến, sản xuất công nghiệp… Đồng hồ đo lưu lượng nước thải sẽ tính được lượng tổng lưu lượng nước thải đi qua và từ đó có phương án giám sát, điều tiết hợp lý lưu lượng nước thải đưa ra ngoài môi trường.

Các loại đồng hồ nước thải Tuấn Hưng Phát cung cấp

• Đồng hồ Pmax: là loại đồng hồ cơ lắp bích, xuất xứ từ Malaysia, kích thước từ DN50-300, đo nước thải đã qua xử lý (không có tính ăn mòn, không có tính axit và kiềm…). Đồng hồ đạt tiêu chuẩn ISO 4064 Cấp A.

Đồng hồ Zenner: là thương hiệu sản xuất theo tiêu chuẩn Châu Âu, công nghệ Đức, là đồng hồ nước thải dạng cơ kết kết nối dạng bích chắc chắn, độ chính xác cấp độ A.

• Đồng hồ Woteck: Là dạng đồng hồ đo lưu lượng điện từ có xuất xứ từ Đài Loan, có chức năng đo lưu lượng tổng và lưu lượng tức thời, có sẵn kích thước từ DN25-DN300, kết nối dạng bích. Đây là dòng đồng hồ chất lượng, tuy nhiên giá cả tương đối hợp lý. Luôn sẵn hàng số lượng lớn tại kho Tuấn Hưng Phát.

• Đồng hồ Hansung: là đồng hồ đo lưu lượng nước thải thông minh có xuất xứ từ Hàn Quốc, tích hợp tín hiệu analog 4-20mA và Modbus RS485 để truyền dữ liệu qua tủ PLC. Kích thước có sẵn từ DN20-DN300, các size to hơn sẽ có thời gian đặt hàng từ 40-50 ngày.

Lưu ý khi lắp đặt đồng hồ đo lưu lượng nước thải

Phương pháp lắp đồng hồ đo lưu lượng nước thải công nghiệp để thực hiện hiện đo lưu lượng nước thải sinh hoạt hay nước thải công nghiệp hoàn toàn giống nhau. Bước đầu tiên trước khi lắp cần xác định được cách xả thải mà hệ thống muốn hướng đến.

Nếu muốn xả nước thải một cách tự nhiên cần xây dựng một hố trung gian được làm bằng bê tông. Hố bê tông này có tác dụng chứa đồng hồ và đường ống dẫn về nơi xử lý nước thải tập trung.

Nếu lắp đặt đồng hồ đo lưu lượng nước thải bằng phương pháp bơm đẩy sẽ tiện lợi và nhanh hơn. Chúng ta chỉ cần chọn đồng hồ cho đường ống được lắp theo thông số trên bơm là được.

Bước tiếp theo cần chọn vị trí lắp đồng hồ đo lưu lượng nước thải phù hợp nhất. Lắp đặt đồng hồ nước thải trên mặt đất mang đến sự khô ráo, và màn hình hiển thị tại chỗ cho phép quan sát đơn giản. Ngược lại, lắp đồng hồ đo lưu lượng nước thải trong lòng đất hoặc trên cao buộc phải dùng màn hình hiển thị rời, sẽ phức tạp hơn.

Liên hệ mua hàng

Hiện nay, Tuấn Hưng Phát đang cung cấp đồng hồ đo lưu lượng nước thải với số lượng lớn hàng lưu trữ trong kho, sẵn sàng phục vụ quý khách hàng tư nhân và làm công trình. Các sản phẩm của chúng tôi luôn thuộc mặt hàng mới nhất, có đầy đủ giấy tờ CO, CQ của nhà sản xuất về chất lượng và giá thành ưu đãi. Bao gồm 2 dạng đồng hồ chính là đồng hồ dạng cơ và điều khiển tự động.

• Ngoài ra chúng tôi còn cung cấp các loại đồng hồ đo nước sạch với đầy đủ kích thước, chất liệu, mẫu mã đa dạng, bảo hành 24 tháng
