Đồng hồ nước điện tử

Giới thiệu sản phẩm đồng hồ nước điện tử

Đồng hồ đo nước điện tử có tên gọi khác  đồng hồ đô lưu lượng nước điện từ đây là dòng đồng hồ đo nước được lắp đặt trên nhiều môi trường khác nhau một cách đa dạng (nước sạch, nước thải, hóa chất).

Đồng hồ đo lưu lượng nước điện tử có cấu tạo và đặc tính nổi bật từ chất liệu làm thân và lớp phủ kín theo tiêu chuẩn IP68 quốc tế mang đến sự an tâm khi sử dụng, đi kèm với đó là nhiều những tính năng nổi bật khi trang bị cùng như: Khả năng đo vận tốc dòng chảy, đo lưu lượng tức thời, lưu lượng tốc thể, nhiệt độ dòng chảy, trang bị pin rời, truyền tải tín hiệu không dây…

Các thương hiệu đồng hồ nước điện tử nổi tiếng hiện nay

Trên thị trường hiện nay có nhiều loại đồng hồ đo nước điện tử khác nhau, đa dạng về kiểu dáng, mẫu mã, xuất xứ thương hiệu, vì vậy để lựa chọn sản phẩm phù hợp quý khách hãy tham khảo các dòng sản phẩm dưới đây.

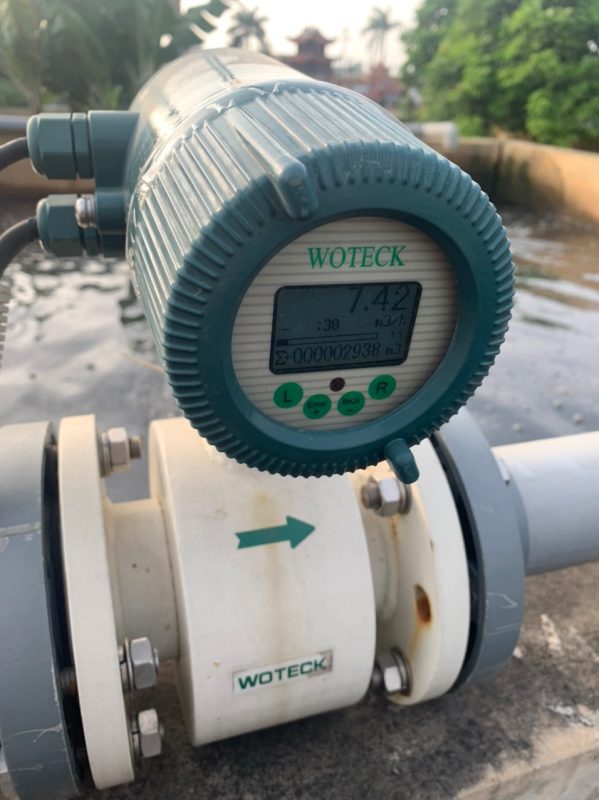

Đồng hồ đo nước điện tử Woteck

Đồng hồ nước Woteck có xuất xứ từ Đài Loan, đây là dòng đồng hồ điện tử được ưa chuộng nhất hiện nay với nhiều ưu điểm nổi bật, với tỷ lệ đo chính xác gần như là tuyệt đối, các ngành nghề thương mại chất lỏng không còn là trở ngại đối với thiết bị này.

Đồng hồ nước điện từ Hansung

Thiết bị này có xuất xứ từ Hàn Quốc, được sản xuất trên dây chuyền hiện đại nhất hiện nay, đạt nhiều chứng nhận quốc tế về đo lường và các chứng nhận về an toàn với sức khỏe con người. Đồng hồ nước điện Hansung hội tụ đầy đủ các yếu tố của 1 sản phẩm cao cấp nhưng giá thành lại tầm trung.

Đồng hồ đo nước điện tử Malaysia

Đồng hồ đo nước Malaysia là dòng đồng hồ có giá thành tốt nhất so với 2 dòng trên, thiết bị được làm từ gang đúc, lớp lót bên trong PTFE đi kèm với nhiều trang bị đo lường hiện đại. Sản phẩm được sử dụng tùy chọn khi có thể chạy bằng pin hoặc điện. Là dòng đồng hồ nhập khẩu nên khi mua hàng sẽ có đầy đủ giấy tờ như: Co, cq, pkl…

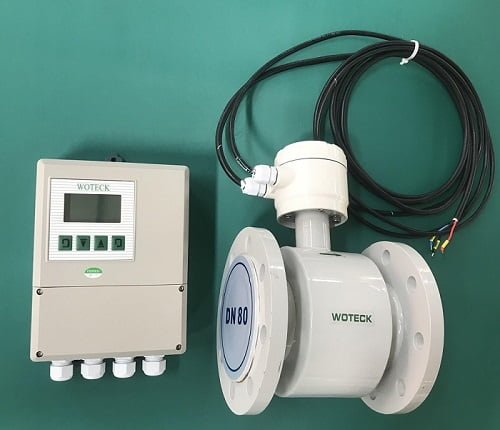

Đồng hồ nước điện tử màn hình rời

Thiết bị này được phân chia thành hai phần độc lập, lý tưởng cho việc lắp đặt tại các vị trí khó quan sát như: trên cao, dưới lòng đất, dưới lòng sông, những vị trí mà con người khó hoặc ít khi tiếp cận.

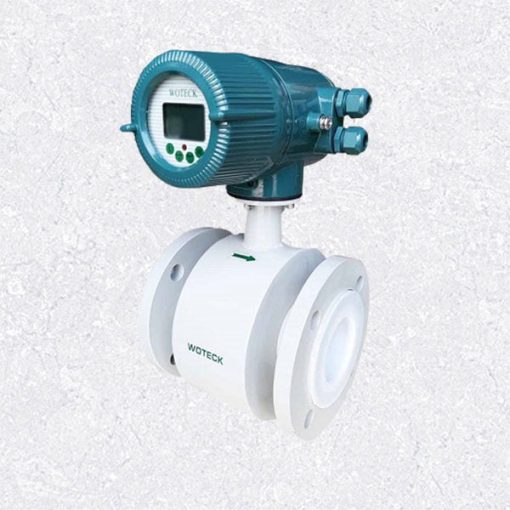

Đồng hồ đo nước điện tử màn hình và thân liền nhau

Đây chính là mẫu đồng hồ nước điện tử phổ biến và hot nhất trong thời điểm hiện tại, trong đó bộ phận đo và màn hình được tích hợp một cách hoàn chỉnh và cố định với nhau. Thông thường, bộ phận đo sẽ được đặt ở phía dưới, còn bộ phận hiển thị sẽ nằm ở phía trên.

Đồng hồ nước điện tử chạy bằng pin rời

Dòng này hoạt động dựa trên nguồn năng lượng từ pin tích hợp, được thiết kế phù hợp cho việc đo đạc trên các đường ống nơi mà nguồn điện từ xa không thể cung cấp đủ. Thông thường, pin tích hợp được nhà sản xuất tích hợp có thể duy trì hoạt động liên tục trong khoảng thời gian 6 năm, tùy thuộc vào nhiều yếu tố và có thể kéo dài hơn hoặc ngắn hơn.

Những dự án lắp đặt đồng hồ nước điện tử Tuấn Hưng Phát Valve đã cung cấp

Dự án lắp đồng hồ nước điện tử Hansung cho nhà máy xử lý nước thải của CÔNG TY TNHH CÔNG NGHỆ MÔI TRƯỜNG SEN VIỆT

Dự án lắp đồng hồ nước điện tử Woteck cho CÔNG TY TNHH THIÊT BỊ CÔNG NGHỆ TÍN PHÁT

Dự án cung cấp đồng hồ nước điện tử woteck CÔNG TY CỔ PHẦN CÔNG NGHIỆP PHỤ TRỢ Ô TÔ XE MÁY AMAC

Đồng hồ đo nước điện tử có những loại nào?

Đồng hồ đo nước điện tử Compact

Là thiết bị đồng hồ đo lưu lượng nước dạng điện tử có màn hình hiển thị và thân ghép liền với nhau. Đây là dòng sản phẩm phổ biến cho hệ thống đo nước khi đường ống lắp trên mặt đất. Kiểu đồng hồ nước compact thuận lợi dùng cho không gian rộng lớn, dễ quan sát cho những nhu cầu cơ bản.

Đồng hồ nước điện từ Remote

Đồng hồ đo lưu lượng nước điện từ là dòng đồng hồ có thân và màn hình tín hiệu điện tách rời nhau và thông số đo sẽ được truyền tín hiệu đến màn hình LCD qua dây dẫn nối 2 thiết bị. Đồng hồ nước Remote hiển thị thông số về phòng điều khiển với khoảng cách rất xa và thích hợp cho môi trường có không gian hẹp.

Công dụng của đồng hồ nước điện từ

Đồng hồ đo lưu lượng nước điện từ có công dụng dùng để đo lưu lượng nước sạch, nước thải đã qua xử lý hay những lưu chất đặc sệt như xăng, dầu.. với độ chính xác cực cao và sai số chỉ khoảng 0,5%.

Ngoài ra thiết bị cũng được dùng để kiểm soát nước sạch, thương mại hóa chất lỏng giúp dễ bề quan sát và thống kê số liệu 1 cách chính xác

Cấu tạo của đồng hồ đo nước điện tử

– Thân đồng hồ: thường đúc bằng gang, thép cacbon và lớp lót cao cấp PTFE phù hợp sử dụng trong môi trường lưu chất như nước, hóa chất ăn mòn yêu cầu độ bền cao

– Màn hình hiển thị: Chia thành 2 dạng cơ bản là màn hình rời (Remote) và màn hình liền (Compact), có bảng mạch điện tử LCD hiển thị 2 dòng đo đếm và chuyển đổi tín hiệu tốt, ngoài ra bộ phận này còn được trang bị tiêu chuẩn kháng nước IP67, 68 giúp hoạt động tốt ở nhiều dạng thời tiết khác nhau.

– Bộ phận cảm biến từ: Được đặt bên trong thân của đồng hồ đo nước điện tử, tùy vào mỗi loại sẽ có số lượng khác nhau, bộ phận này có chức năng phát sóng và thu sóng điện từ để đo môi chất

– Bộ phận truyền tín hiệu: Sau khi đã có thông số, bộ phận truyền tín hiệu sẽ xử lý và đưa thông số lên màn hình hiển thị

Nguyên lý hoạt động của đồng hồ nước điện từ

Đồng hồ đo nước điện tử vận hành theo nguyên lý cảm ứng điện từ của định luật Faraday trong thuyết vật lý học: Bộ phận điện từ sẽ tạo ra một vùng từ trường bên trong thân đồng hồ nước, khi mở dòng nước chạy qua sẽ bị nhiễm điện từ, và số điện từ bị nhiễm sẽ được thu lại và tính toán, từ đó suy ra môi chất đã chảy qua đồng hồ.

Khi hoạt động quý khách hàng cần đảm bảo nguồn điện được tối ưu, lưu chất bên trong thân van phải được đầy theo quy định của nhà sản xuất

Thông số kỹ thuật đồng hồ đo lưu lượng nước điện từ

• Kích thước đồng hồ : DN50 – DN300
• Sai số thấp : ±0.2% ~ ±0.5%
• Lớp lót đồng hồ: PTFE, hestalyoy, titan
• Nhiệt độ hoạt động: 0 – 200 độ
• Màn hình : điện tử LCD
• Điện áp : 220VAC, 24VDC
• Tín hiệu Annalog : tín hiệu xung  4mA – 20mA, Hart protocol
• Màn hình bộ đo hiển thị : 9 số
• Tiếp điểm : inox 316
• Môi trường thích ứng : nước sạch, nước thải, axit, hóa chất
• Tiêu chuẩn: IP68
• Hãng sản xuất:  Woteck, SINIER
• Xuất xứ: Đài Loan, Anh, Ý
• Bảo hành sản phẩm: 1 năm Chứng chỉ nhập khẩu: CO, CQ, PKL…

Hình ảnh đồng hồ đo nước điện tử trong kho THP

Ưu điểm đồng hồ đo lưu lượng nước dạng điện tử

Đa dạng kích thước từ Dn15 – Dn300 giúp tương thích với hầu hết các loại đường ống lớn nhỏ tại Việt Nam, quý khách hàng nếu muốn lớn hơn nữa cũng có thể trực tiếp liên hệ để đặt hàng trước

Đồng hồ đo nước điện tử oạt động thông minh, tự động kết nối với tủ điều kiển giúp thuận lợi quan sát khi ở xa hoặc những nơi có không gian hẹp.

Sử dụng lâu dài, độ bền cao nhờ chất liệu sản xuất 316L, gang, cùng gioăng làm kín teflon, trung bình tuổi thọ của sản phẩm lên tới hơn 10 năm.

Cảm biến nằm ẩn trong thân, không có cản trở hoặc ảnh hưởng đến lưu lượng hay tốc độ dòng chảy. Thân đồng hồ rỗng hoạt động tốt trong môi trường nước thải hoặc chứa tạp chất.

Nguồn điện áp 24v, 220v phù hợp với mạng lưới điện tại Việt Nam, quý khách hàng cũng có thể chuyển đổi biếp áp nếu dòng điện quý khách không nằm trong điều kiện cho phép

Bộ phận cảm biến điện từ có độ chính xác cao, hạn chế tối đa sai số khi đo, từ đó việc thương mại hóa chất lỏng diễn ra 1 cách an toàn, đảm bảo hơn

Đồng hồ nước điện tử hiển thị trên màn hình điện từ LCD rõ ràng, sắc nét, có thể quan sát từ xa, quan sát trong bóng tối dễ dàng, dễ hiểu với cả những người sử dụng lần đầu tiên.

Môi trường hoạt động của đồng hồ nước đo điện tử

Đồng hồ đo nước điện tử đóng một vai trò quan trọng trong việc đo đạc và thống kê lưu lượng nước với độ chính xác cao. Thiết bị giúp xác định lượng nước cấp và xả qua các đường ống thông qua việc sử dụng bộ đếm cảm biến điện tử tích hợp. Vì thế sản phẩm thích hợp sử dụng trong một số trường hợp sau:

• Thiết bị xử lý nước, hệ thống cấp thoát nước, máy bơm, hệ thống phòng cháy chữa cháy (PCCC),
• Sử dụng thiết bị trong nhà máy dầu, sản xuất giấy, nhà máy xử lý nước, cũng như trong ngành sản xuất đồ uống, sữa, bia rượu
• Các nhà máy xử lý nước thải, xử lý nước sạch, nước ngọt và cả nước sản xuất đồ uống.
• Ngành công nghiệp như sản xuất giấy, chế biến bột, xi măng, thực phẩm và chăn nuôi.
• Không chỉ vậy, đồng hồ nước điện tử còn phục vụ cho các ngành công nghiệp hóa dệt, may mặc, sản xuất linh kiện điện tử, và ngành năng lượng xăng dầu.

Hướng dẫn hiệu chỉnh, đo thử đồng hồ nước điện tử trong hệ thống vận hành

Nên áp dụng quy trình kiểm định đo thử nghiệm cho đồng hồ nước điện tử cho mọi loại sản phẩm trong dải đồng hồ đo nước. Để thực hiện kiểm định đo thử nghiệm, yêu cầu rằng đồng hồ nước phải còn nguyên vẹn, chưa từng được sử dụng và không có bất kỳ thay đổi hoặc điều chỉnh sai lệch nào.

Theo quy định của Tổng Cục Tiêu Chuẩn Đo Lường Chất Lượng dưới sự quản lý của Bộ Khoa Học và Công Nghệ, đồng hồ đo nước điện tử cần phải trải qua quá trình kiểm định đo thử nghiệm đối với các hệ thống thuộc phạm vi quản lý.

Vì sao nên hiệu chỉnh đồng hồ đo nước điện tử

• Đảm bảo rằng sản phẩm hoạt động hiệu quả và đo đạc chính xác.
• Sản phẩm sẽ được niêm phong để ngăn người không trung thực can thiệp để thay đổi các giá trị đo đạc hoặc gian lận trong việc sử dụng nước.
• Hiệu chỉnh nhằm phát hiện các tình trạng hư hỏng, sai số trước khi đi vào vận hành.

Quy trình kiểm thử đồng hồ nước điện tử trong hệ thống vận hành

Quy trình xác minh Đồ hồ đo nước điện tử:

Trước khi tiến hành xác minh, cần thực hiện theo hướng dẫn trong tiêu chuẩn ĐLVN 17:2017 theo các bước sau đây:

• Bước 1: Đánh giá ngoại quan của đồng hồ nước điện tử:

Thực hiện kiểm tra hình ngoại hình bên ngoài bằng cách xem xét kích thước, hình dạng, và thành phần số chỉ thị.

• Bước 2: Đánh giá kỹ thuật của đồng hồ nước điện tử:

Kiểm tra tính kín đáo của đồng hồ đo nước điện tử. Kiểm tra các chỉ số trên đồng hồ nước.

• Bước 3: Thực hiện kiểm tra đo lường trên đồng hồ nước điện tử:

Xác minh điểm đo lưu lượng trên đồng hồ. Kiểm tra sai số tương đối của đồng hồ nước.

Lưu ý: Các quy trình kiểm định kiểm định đồng hồ nước điện tử bên trên chỉ áp dụng cho việc kiểm định ban đầu, kiểm định định kỳ, và kiểm định sau khi sửa chữa đối với đồng hồ nước điện tử có cấp chính xác 1, 2 hoặc A, B, C, D.

Bảng đo so sánh lưu lượng

Dựa vào bảng và thông số ta sẽ có bảng tính toán lưu lượng đồng hồ nước điện từ trong hệ thống vận hành.
